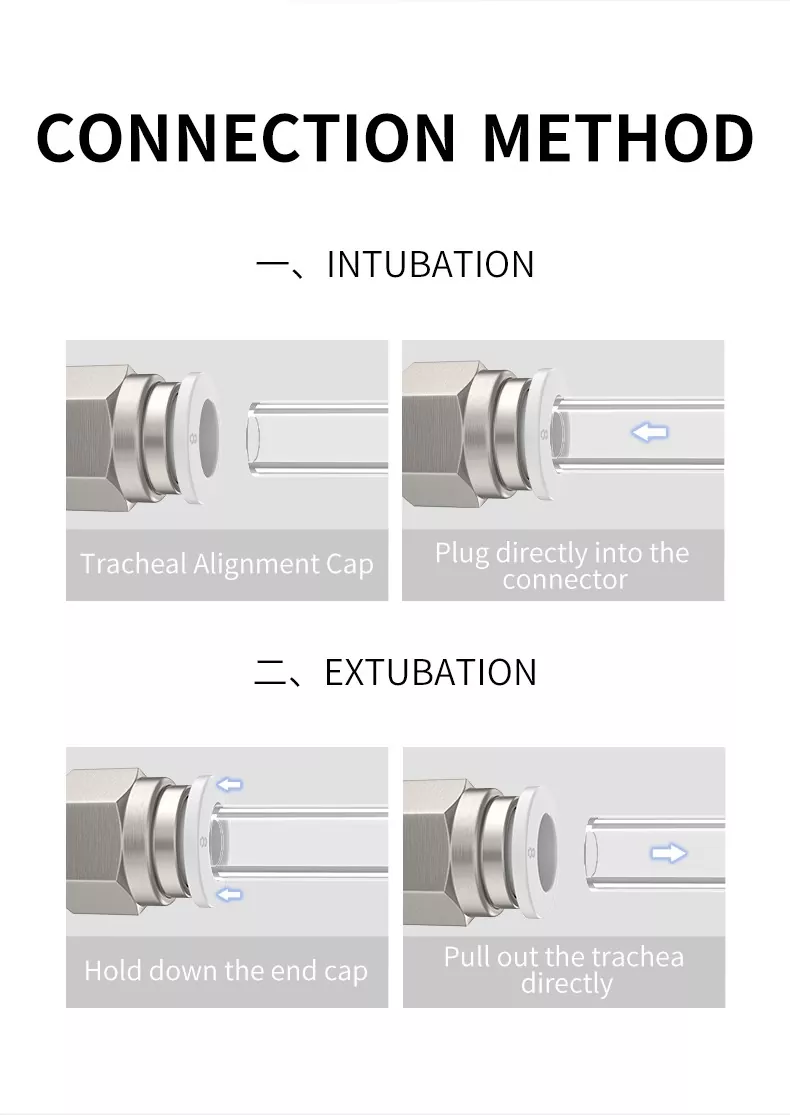

விரைவான இணைப்பு குழாய் பொருத்துதல் குழாயை எல்லா வழிகளிலும் தள்ளுவதன் மூலம் பாதுகாப்பான இணைப்பை அனுமதிக்கிறது.
குழாயை அகற்ற, முதலில் ஸ்பிரிங் கோலட்டைத் திறக்க வெளியீட்டு ஸ்லீவை உள்நோக்கி தள்ளவும், பின்னர் குழாயை எளிதாக வெளியே இழுக்க முடியும்.
விரைவான இணைப்பு குழாய் பொருத்துதல்கள் நியூமேடிக் டைபே அமைப்பில் பயன்படுத்தப்படுகின்றன
பல்வேறு வகைகளைக் கொண்ட நியூமேடிக் குழாய் பொருத்துதல்கள் நியூமேடிக் குழாய் அமைப்பில் உள்ள அனைத்து நீட்ஸையும் சந்திக்க முடியும்
நிறுவப்பட்ட பிறகும், குழாயின் திசையை சுதந்திரமாக மாற்றலாம்
நிக்கல் பூசப்பட்ட பித்தளை உடல் அரிப்பு-ஆதாரம் மற்றும் மாசு எதிர்ப்பு
அனைத்து ஆர் மற்றும் என்.பி.டி நூல்கள் பசை ஒரு சீல் விளைவைக் கொண்டுள்ளது.
அனைத்து நேரான நூல்களும் நிலையான ஓ மோதிரங்கள்.
நியூமேடிக் பொருத்துதல்களுக்கான நூல் விவரக்குறிப்பு ஒப்பீட்டு அட்டவணை
| 55 ° டேப்பர் குழாய் நூல் | |||||
| குறியீடு | 01 | 02 | 03 | 04 | 06 |
| நூல் | ஆர் 1/8 | ஆர் 1/4 | ஆர் 3/8 | 1/2 | ஆர் 3/4 |
| 55 ° நேரான குழாய் நூல் | |||||
| குறியீடு | G01 | G02 | G03 | G04 | G06 |
| நூல் | ஜி 1/8 | ஜி 1/4 | ஜி 3/8 | ஜி 1/2 | ஜி 3/4 |
| மெட்ரிக் நூல் | |||||
| குறியீடு | எம் 3 | எம் 5 | எம் 6 | ||
| நூல் | M3x0.5 | M5x0.8 | M6x1.0 | ||
| 60 ° டேப்பர் குழாய் நூல் | |||||
| குறியீடு | N01 | N02 | N03 | N04 | N06 |
| நூல் | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| ஒருங்கிணைந்த சிறந்த சுருதி நூல் | |||||
| குறியீடு | U10 | ||||
| நூல் | 10-32unf | ||||
குறிப்பு: OLK நியூமேடிக் பொருத்துதல் இயல்புநிலையாக TAPER நூல்களுடன் அனுப்பப்படுகிறது. பிற நூல் வகைகள் (எ.கா., இணையான, மெட்ரிக், என்.பி.டி போன்றவை) தேவைப்பட்டால், ஆர்டரை வைக்கும்போது எங்கள் OLK விற்பனைக் குழுவுக்கு அறிவிக்கவும்.
விரைவான இணைப்பு குழாய் பொருத்துதலுக்கான பொதுவான நூல்கள் மற்றும் நூல் தரநிலைகள்
| நூல் வகை | நூல் குறியீடு | நூல் வடிவம் | நூல் கோணம் () | பொருந்தும் வகை | தரநிலைகள் | நிலையான குறியீடு | நிலையான அமைப்பு |
| Bspp (உருளை, சீல் செய்யாதது) | G | உள்/வெளிப்புற | 55 ° | இணையான/இணையான | ஐஎஸ்ஓ 228-1 2003 | ஐசோ | ஐஎஸ்ஓ - தரநிலைப்படுத்தலுக்கான சர்வதேச அமைப்பு |
| பி.எஸ்.பி.பி. | உள்/வெளிப்புற | 55 ° | இணையான/இணையான | ஜிபி/டி 7307 2001 | ஜிபி | SAC - சீனாவின் தரநிலைப்படுத்தல் நிர்வாகம் | |
| பி.எஃப் | உள்/வெளிப்புற | 55 ° | இணையான/இணையான | பி.எஸ் 228-1 2003 | பி.எஸ் | பி.எஸ்.ஐ - பிரிட்டிஷ் தரநிலை நிறுவனம் | |
| JIS B 0202 | அவர் | JISC - ஜப்பானிய தொழில்துறை தர நிர்ணய குழு | |||||
| KS B 0221 | கே.எஸ் | கேட்ஸ் - தொழில்நுட்பம் மற்றும் தரநிலைகளுக்கான கொரிய நிறுவனம் | |||||
| பி.எஸ்.பி.டி (குறுகியது, சீல்) | ஆர்.பி. | உள் | 55 ° | குறுகலான/இணையான | ஐஎஸ்ஓ 7-1 | ஐசோ | ஐஎஸ்ஓ - தரநிலைப்படுத்தலுக்கான சர்வதேச அமைப்பு |
| ஆர்.சி. | உள் | குறுகலான/இணையான | ஜிபி/டி 7306-1987 | ஜிபி | SAC - சீனாவின் தரநிலைப்படுத்தல் நிர்வாகம் | ||
| R | வெளிப்புறம் | குறுகலான/இணையான | பி.எஸ் 21 1985 | பி.எஸ் | பி.எஸ்.ஐ - பிரிட்டிஷ் தரநிலை நிறுவனம் | ||
| பி.எஸ்.பி.டி. | உள்/வெளிப்புற | 55 ° | குறுகியது/குறுகியது | JIS B 0203 | அவர் | JISC - ஜப்பானிய தொழில்துறை தர நிர்ணய குழு | |
| பக் | உள்/வெளிப்புற | குறுகியது/குறுகியது | KS B 0222 | கே.எஸ் | கேட்ஸ் - தொழில்நுட்பம் மற்றும் தரநிலைகளுக்கான கொரிய நிறுவனம் | ||
| என்.பி.எஸ்.சி (அமெரிக்கன் உள்) | என்.பி.எஸ்.சி. | உள் | 60 ° | குறுகலான/இணையான | ANSI B1.20.1-1983 | அன்சி | ANSI - அமெரிக்க தேசிய தரநிலை நிறுவனம் |
| ஜிபி/டி 12716-2002 மீ | ஜிபி | SAC - சீனாவின் தரநிலைப்படுத்தல் நிர்வாகம் | |||||
| NPT (அமெரிக்கன் தட்டையானது) | Npt | உள்/வெளிப்புற | 60 ° | குறுகியது/குறுகியது | ANSI B1.20.1-1983 | அன்சி | ANSI - அமெரிக்க தேசிய தரநிலை நிறுவனம் |
| ஜிபி/டி 12716-2002 மீ | ஜிபி | SAC - சீனாவின் தரநிலைப்படுத்தல் நிர்வாகம் | |||||
| மெட்ரிக் நூல் | M | உள்/வெளிப்புற | 60 ° | இணையான/இணையான | ஐஎஸ்ஓ 261-1998 | ஐசோ | ஐஎஸ்ஓ - தரநிலைப்படுத்தலுக்கான சர்வதேச அமைப்பு |
| ஜிபி/டி 1193-2003 | ஜிபி | SAC - சீனாவின் தரநிலைப்படுத்தல் நிர்வாகம் |
1. குழாய் இறுதி குறுக்குவெட்டு செங்குத்து என்பதை உறுதிப்படுத்த, குழாய் வெளிப்புற சுற்றளவு மீது கீறல்கள் எதுவும் இல்லை. குழாய் நீள்வட்டமல்ல.
2. குழாய் முடிவில் குழாய் செருகப்பட்டுள்ளது என்பதை உறுதிப்படுத்த மறக்காதீர்கள் .ஒரு இல்லையெனில், காற்று கசிவு உள்ளது.
3. குழாய் செருகப்பட்ட பிறகு குழாய் வெளியே இழுக்கப்படாது என்பதை உறுதிப்படுத்த மறக்காதீர்கள்.
1. குழாயைத் துண்டிப்பதற்கு முன், குழாயின் உள்ளே அழுத்தம் ‘0’ இல் இருப்பதை உறுதிப்படுத்த மறக்காதீர்கள்.
2. வெளியீட்டு வளையத்தை சமமாக கீழே அழுத்தி குழாயை வெளியே இழுக்கவும். வெளியீட்டு வளையம் இடத்தில் அழுத்தவில்லை என்றால், குழாய் வெளியே இழுக்கப்படாமல் இருக்கலாம் அல்லது வடிகட்டப்படலாம். குழாய் பொருத்துதலுக்குள் குழாய் குப்பைகள் இருக்கக்கூடும்.
