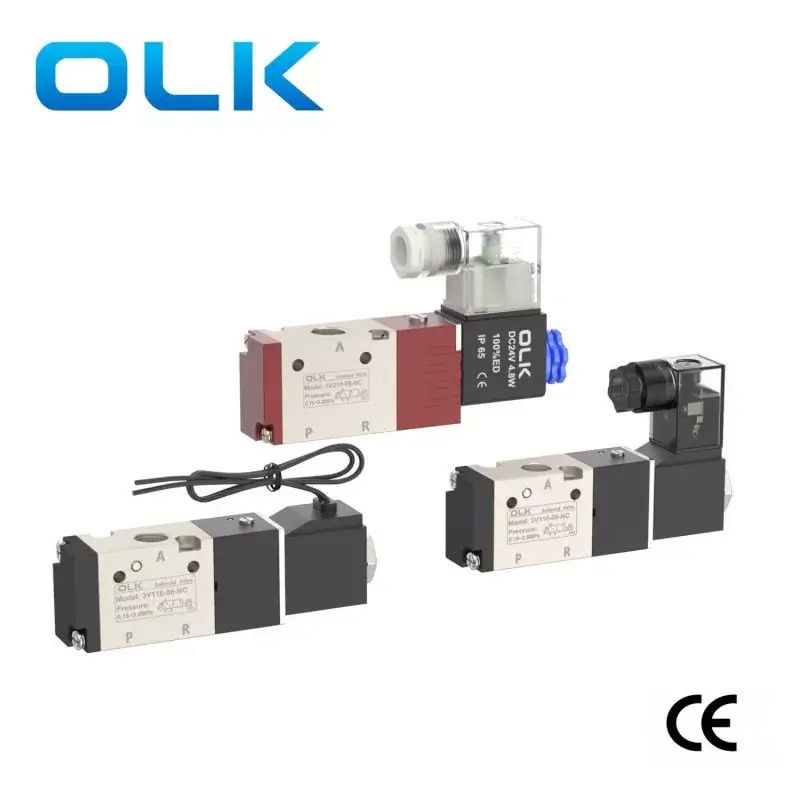

Ouleikai (OLK) 3V தொடர் சோலனாய்டு வால்வு 3 வே, பைலட்-இயக்கப்படும் சோலனாய்டு திசை வால்வு வகையைச் சேர்ந்தது, வேகமான பதில் வேகம் மற்றும் நம்பகமான செயல்பாட்டைக் கொண்டுள்ளது, ஒற்றை-நடிப்பு சிலிண்டர்களைக் கட்டுப்படுத்த ஏற்றது. வால்வு உடல் அரிப்பை-எதிர்ப்பு, உயர்-வெப்பநிலை-எதிர்ப்பு அலுமினிய கலவையால் ஆனது, இது பல்வேறு கடுமையான சூழல்களில் பயன்படுத்த ஏற்றது.
பல்வேறு தானியங்கு உற்பத்திக் கோடுகள், நியூமேடிக் கருவிகள், மருத்துவச் சாதனங்கள் போன்றவற்றில் திரவக் கட்டுப்பாடு மற்றும் மாற்றம் போன்ற தொழில்துறை ஆட்டோமேஷன் காட்சிகளுடன் இது பொருத்தப்படலாம்.
சின்னம்:
ஆர்டர் குறியீடு
3V
1
10
6
எண்
A
மாதிரி
குறியீடு
வால்வு வகை
துறைமுக அளவு
செயல் வகை
மின்னழுத்தம்
இல்லை: தின் வகை
3V :2 நிலை 3 வழி சோலனாய்டு வால்வு
1:100 தொடர்
10:ஒற்றை நடிப்பு சோலனாய்டு வால்வ் 3/2 வழி
M5:M5
இல்லை: பொதுவாக மூடப்படும்
AC220V
எல்: வரி வகை
2:200 தொடர்
20:இரட்டை நடிப்பு சோலனாய்டு வால்வு 3/2 வழி
06:G1/8
இல்லை: பொதுவாக திறந்திருக்கும்
AC110V
3:300 தொடர்
08:G1/4
AC24V
4:400 தொடர்
10:G3/8
AC36V
15:G1/2
DC12V
DC24V
1. நேரடி-செயல்படும் கட்டமைப்பு, பதிலளிக்கக்கூடிய மாறுதல்;
2. பொதுவாக மூடப்பட்ட மற்றும் பொதுவாக திறந்த வகைகளுக்கான விருப்பங்கள் உள்ளன;
3. கோஆக்சியல் ஷட்-ஆஃப் அமைப்பு, சிறந்த சீல், பெரிய ஓட்ட விகிதம்;
4. எண்ணெய் லூப்ரிகேஷன் தேவையில்லை;
5. எளிதான நிறுவல் மற்றும் பிழைத்திருத்தத்திற்கான கையேடு சாதனம் பொருத்தப்பட்டிருக்கும்;
6. தேர்வுக்கு பல நிலையான மின்னழுத்த தரங்கள் உள்ளன.
|
வேலை செய்யும் ஊடகம் |
காற்று (40μm க்கும் அதிகமான வடிகட்டி மூலம் வடிகட்டப்பட்டது) |
|
செயல் |
பைலட் வகை |
|
பதவிகளின் எண்ணிக்கை |
இரண்டு நிலை மூன்று வழி |
|
உயவு |
தேவையற்ற |
|
வேலை அழுத்த வரம்பு MPa(psi) |
0.15∼0.8(21~114) |
|
உத்தரவாத அழுத்தம் எதிர்ப்பு |
1.5MPa (215psi) |
|
உடல் பொருள் |
அலுமினிய கலவை |
|
நிலையான மின்னழுத்தம் |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
மின்னழுத்த வரம்பைப் பயன்படுத்தவும் |
ஏசி: ±15％டிசி: ±10％ |
|
பாதுகாப்பு நிலை |
IP65 (DIN40050) |
|
வெப்ப எதிர்ப்பு தரம் |
வகுப்பு பி |
|
இணைப்பு வகை |
DIN சாக்கெட் வகை, கடையின் வகை |
|
உற்சாக நேரம் |
0.05 வினாடிகள் அல்லது குறைவாக |
|
மாதிரி |
துறைமுக விட்டம் |
வேலை வெப்பநிலை ° சி |
அதிகபட்ச இயக்க அதிர்வெண் |
ஓட்டம் குறுக்கு வெட்டு பகுதி mm² (CV மதிப்பு) |
மின் நுகர்வு |
|
3V110-M5 |
M5 |
-20∼70 |
5 முறை/வினாடி |
5.5(0.31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20∼70 |
5 முறை/வினாடி |
5.5(0.31) |
AC: 3VA DC: 3W |
|
3V110-06 |
G1/8 |
-20∼70 |
5 முறை/வினாடி |
12.0(0.67) |
AC: 3VA DC: 3W |
|

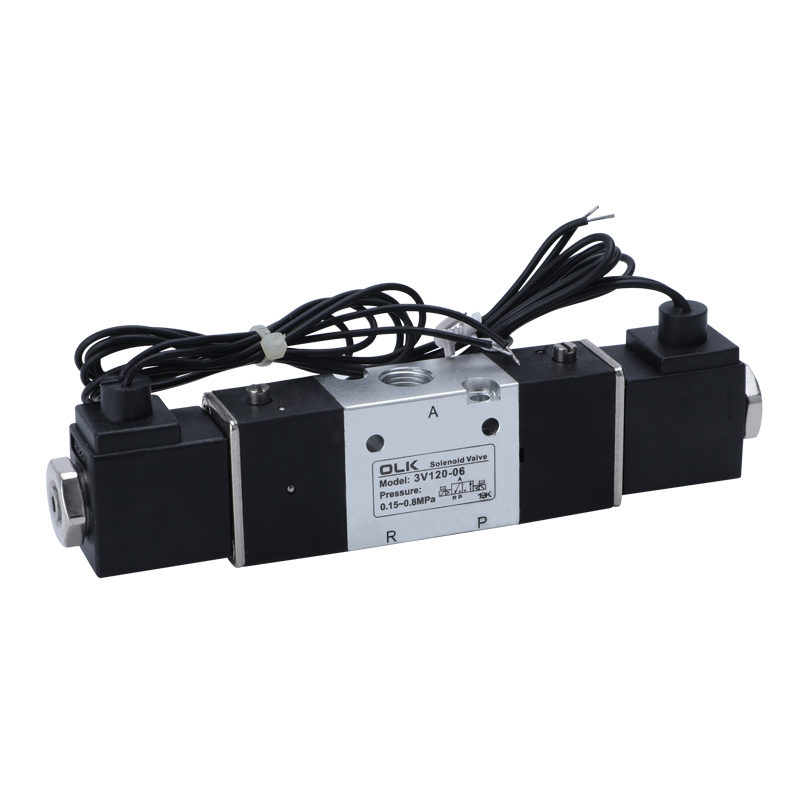

3V120-06 |
G1/8 |
-20∼70 |
5 முறை/வினாடி |
12.0(0.67) |
AC: 3VA DC: 3W |
|
3V210-06 |
உட்கொள்ளல்=வெளியீடு=G1/8 |
-20∼70 |
5 முறை/வினாடி |
14.0(0.78) |
AC: 6VA DC: 4.8W |
|
3V220-06 |
உட்கொள்ளல்=வெளியீடு=G1/8 |
-20∼70 |
5 முறை/வினாடி |
14.0(0.78) |
AC: 6VA DC: 4.8W |
|

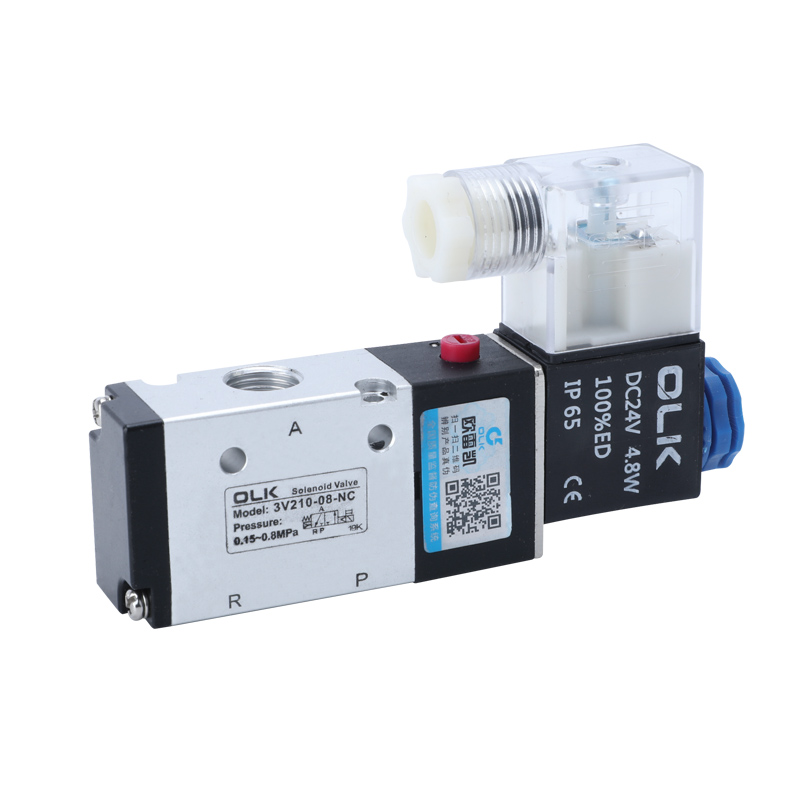

3V210-08 |
உட்கொள்ளல்=வெளியீடு=G1/4 |
-20∼70 |
5 முறை/வினாடி |
16.0(0.89) |
AC: 6VA DC: 4.8W |
|
3V220-08 |
உட்கொள்ளல்=வெளியீடு=G1/4 |
-20∼70 |
5 முறை/வினாடி |
16.0(0.89) |
AC: 6VA DC: 4.8W |
|
3V310-08 |
உட்கொள்ளல்=வெளியீடு=G1/4 |
-20∼70 |
5 முறை/வினாடி |
25.0(1.39) |
AC: 6VA DC: 4.8W |
|
3V320-08 |
உட்கொள்ளல்=வெளியீடு=G1/4 |
-20∼70 |
5 முறை/வினாடி |
25.0(1.39) |
AC: 6VA DC: 4.8W |
|
3V310-10 |
உட்கொள்ளல்=வெளியீடு=G3/8 |
-20∼70 |
5 முறை/வினாடி |
30.0(1.67) |
AC: 6VA DC: 4.8W |
|
3V320-10 |
உட்கொள்ளல்=வெளியீடு=G3/8 |
-20∼70 |
5 முறை/வினாடி |
30.0(1.67) |
AC: 6VA DC: 4.8W |
|
3V410-15 |
உட்கொள்ளல்=வெளியீடு=G1/2 |
-5∼60 |
3 முறை/வினாடி |
50.0(2.79) |
AC: 6VA DC: 4.8W |
|
3V420-15 |
உட்கொள்ளல்=வெளியீடு=G1/2 |
-5∼60 |
3 முறை/வினாடி |
50.0(2.79) |
AC: 6VA DC: 4.8W |
