Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

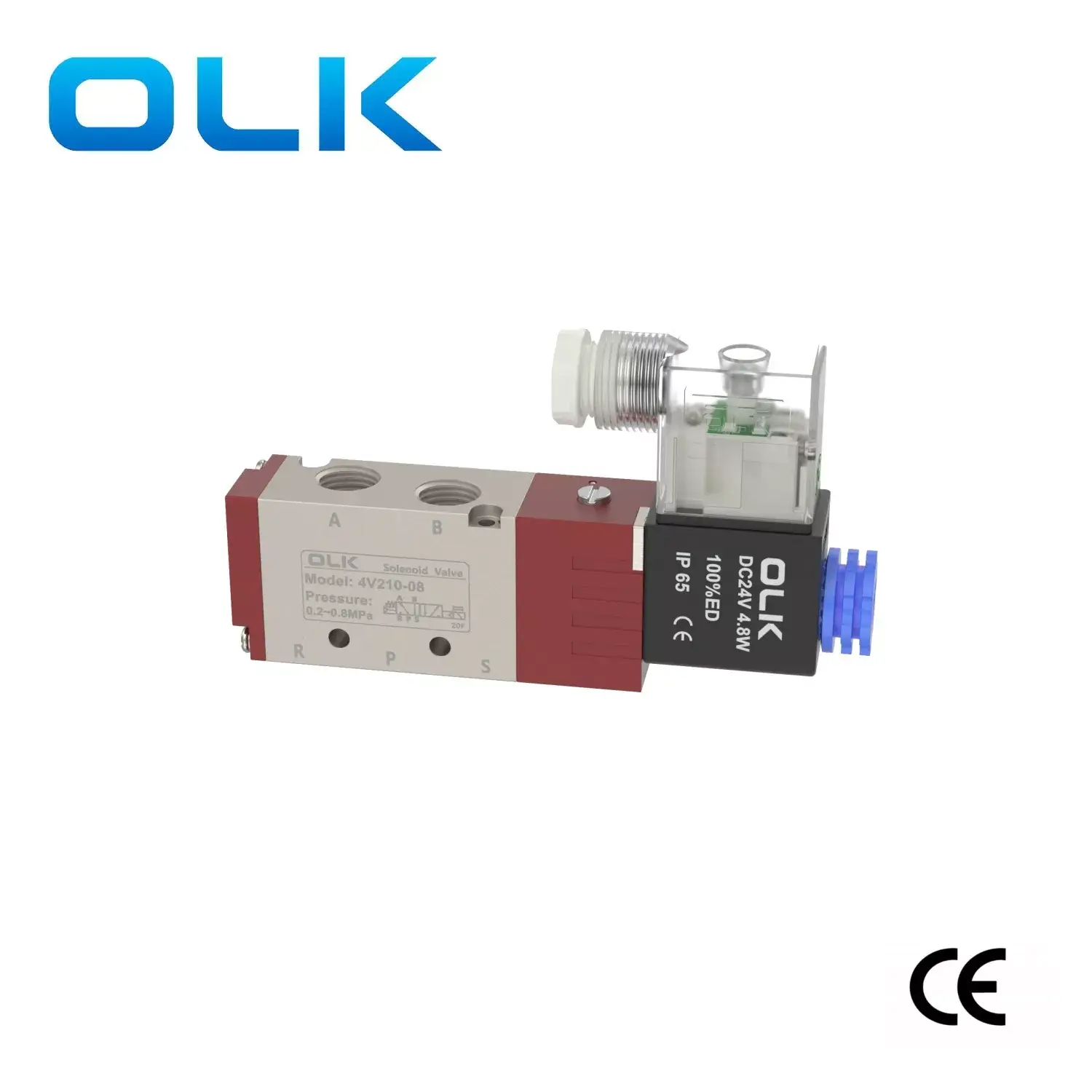

Internal Pilot Operated4V தொடர் சோலனாய்டு வால்வு 5 வழி சோலனாய்டு வால்வு என்பது ஒரு திரவ திசை வால்வு ஆகும்.
5 வழி 4V தொடர் சோலனாய்டு வால்வு உடல் அலுமினிய கலவையால் ஆனது மற்றும் தரம் A டஸ்ட்-ப்ரூஃப் பைலட் ஹெட்ஸ், மிட்சுபிஷி சீல் கூறுகள் மற்றும் உறைபனி அல்லாத மசகு எண்ணெய் போன்ற உயர்தர பொருட்களை உள்ளடக்கியது. இது கடுமையான பணிச்சூழலில் அதன் செயல்பாட்டை பராமரிக்க முடியும். இந்த வால்வு கடுமையான EMC மற்றும் LVD இணக்க சோதனைக்கு உட்பட்டது மற்றும் CE சான்றிதழைப் பெற்றது, மிக உயர்ந்த பாதுகாப்பு மற்றும் தரத் தரங்களைச் சந்திக்கிறது.
தயாரிப்பு தனிப்பயனாக்கப்பட்ட தோற்ற வண்ணங்களை ஏற்றுக்கொள்கிறது, பயனர்கள் சிக்கலான ஒருங்கிணைந்த அமைப்பு சூழல்களில் தயாரிப்பை விரைவாக அடையாளம் காண அனுமதிக்கிறது.
4V தொடர் சோலனாய்டு வால்வுகளுக்கான நிலையான இடைமுகங்கள் M5, G1/8, G1/4, G3/8, G1/2 ஆகும், அவை எளிதான நிறுவலுக்கு ஒருங்கிணைந்த தொகுப்புகளில் கிடைக்கின்றன. பொருத்தமான மின்னழுத்த சக்தியைத் தேர்வுசெய்ய, குறிப்பிட்ட பயன்பாட்டு சூழ்நிலையைப் பொறுத்து, இயக்க மின்னழுத்தங்களுக்கு பல விருப்பங்கள் உள்ளன.
The4V தொடர் சோலனாய்டு வால்வுகள் Ouleikai (OLK) பேக்கேஜிங் ஆட்டோமேஷன், மருத்துவ இயந்திரங்கள், ஜவுளி உபகரணங்கள், உங்கள் உற்பத்தி வரிசைக்கு நம்பகமான தீர்வுகளை வழங்குதல் போன்ற பல்வேறு தொழில்துறை சூழ்நிலைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.
சின்னம்:
| 4V | 2 | 10 | 08 | AC110V | EX-P |
| மாதிரி | குறியீடு | வால்வு வகை | துறைமுக அளவு | மின்னழுத்தம் | வயரிங் முறை |
| 4V:2 நிலை 5 வழி /2 நிலை 5 வழி சோலனாய்டு வால்வு | 1:100 தொடர் | 10:ஒற்றை சோலனாய்டு வால்வு 5/2 வழி | M5: M5X0.8 | A:AC22C | வெற்று: உங்கள் |
|
|
2:200 தொடர் | 20:இரட்டை சோலனாய்டு வால்வு 5/2 வழி | 06:G1/8 | B:DC24V | நான்:வரி |
|
|
3:300 தொடர் | 30C:டபுள் சோலனாய்டு 5/3 வழி மூடிய மையம் | 08:G1/4 | C:AC110V |
|
|
|
4:400 சீர்ஸ் | 30E:டபுள் சோலனாய்டு 5/3 வழி வெளியேற்ற மையம் | 10:G3/8 | மின்: AC24V |
|
|
|
|
30P:டபுள் சோலனாய்டு 5/3 வழி அழுத்த மையம் | 15:G1/2 | F:DC12V |
|
|
|
|
|
|
|
|
தயாரிப்பு அம்சங்கள்:
1. பைலட் பயன்முறை: வெளிப்புற மற்றும் உள் விருப்பங்கள் உள்ளன;

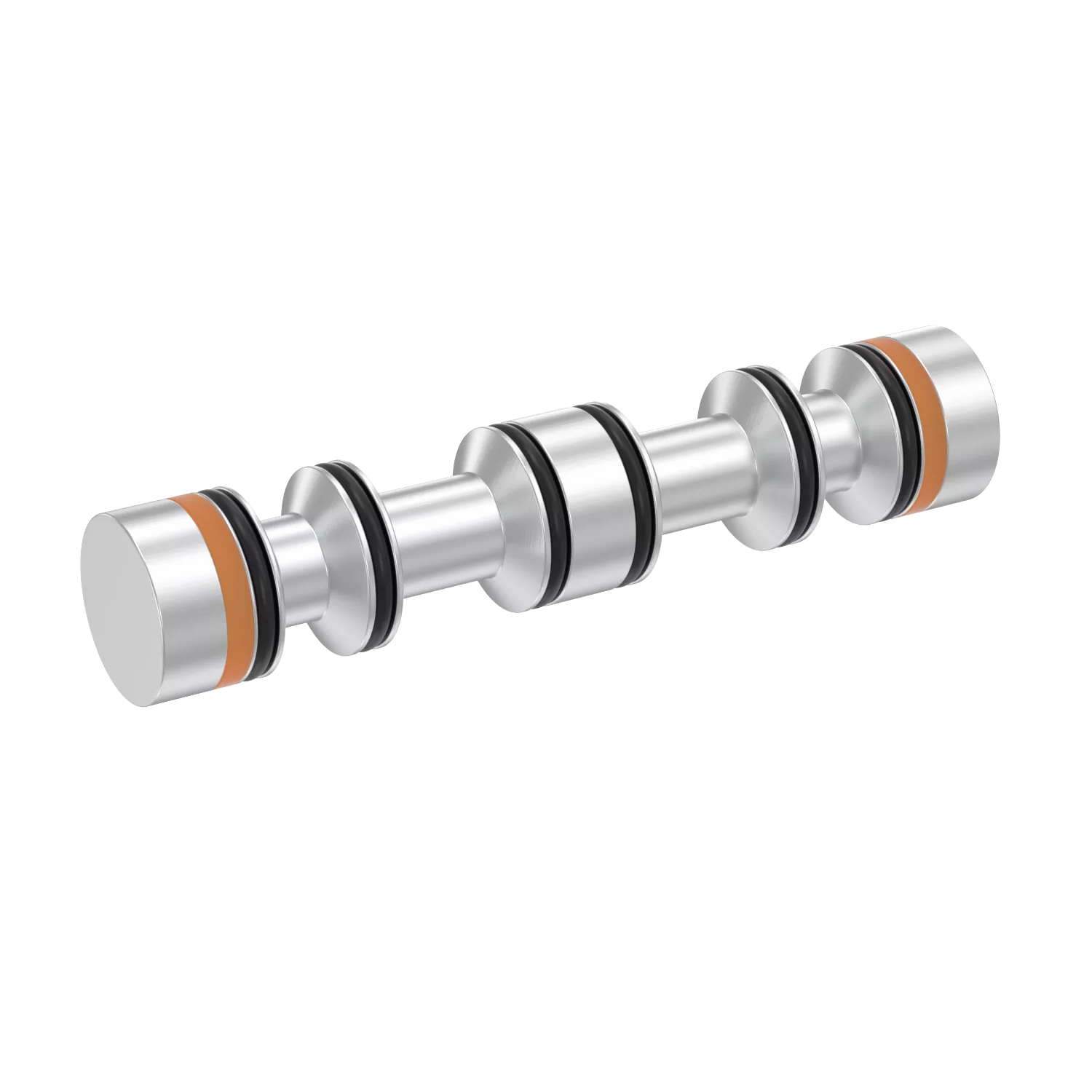

2.. பிஸ்டன் வகை அமைப்பு, சிறந்த சீல், உணர்திறன் பதில்
3.மூன்று நிலை சோலனாய்டு வால்வுகள் தேர்வு செய்ய மூன்று மைய செயல்பாடுகளை வழங்குகின்றன:
4. இரட்டை-தலை இரண்டு-நிலை சோலனாய்டு வால்வுகள் நினைவக செயல்பாட்டைக் கொண்டுள்ளன;
5. சிறப்பு நுட்பங்களுடன் செயலாக்கப்பட்ட உள் துளைகள், குறைந்த உராய்வு எதிர்ப்பு, குறைந்த தொடக்க அழுத்தம், நீண்ட சேவை வாழ்க்கை;
6.எண்ணெய் உயவு தேவையில்லை;
7.அடித்தட்டு வால்வு சட்டசபையுடன் ஒருங்கிணைக்கப்படலாம், நிறுவல் இடத்தை சேமிக்கிறது;
8. எளிதான நிறுவல் மற்றும் பிழைத்திருத்தத்திற்கான கையேடு சாதனம் பொருத்தப்பட்டுள்ளது;
9. தேர்வுக்கு பல நிலையான மின்னழுத்த நிலைகள் உள்ளன.
|
வேலை செய்யும் ஊடகம் |
காற்று (40μm க்கும் அதிகமான வடிகட்டி மூலம் வடிகட்டப்பட்டது) |
|
செயல் |
பைலட் வகை |
|
உயவு |
தேவையற்ற |
|
வேலை அழுத்த வரம்பு MPa(psi) |
0.15∼0.8(21~114) |
|
உத்தரவாத அழுத்தம் எதிர்ப்பு |
1.5MPa (215psi) |
|
வேலை வெப்பநிலை ° சி |
-20∼70 |
|
உடல் பொருள் |
அலுமினிய கலவை |
|
நிலையான மின்னழுத்தம் |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
மின்னழுத்த வரம்பைப் பயன்படுத்தவும் |
ஏசி: ±15％டிசி: ±10％ |
|
மின் நுகர்வு |
5 முறை/வினாடி |
|
பாதுகாப்பு நிலை |
IP65 (DIN40050) |
|
வெப்ப எதிர்ப்பு தரம் |
கிரேடு பி |
|
இணைப்பு வகை |
DIN சாக்கெட் வகை, கடையின் வகை |
|
உற்சாக நேரம் |
5 முறை/வினாடி |
|
மாதிரி |
துறைமுக விட்டம் |
பதவிகளின் எண்ணிக்கை |
அதிகபட்ச இயக்க அதிர்வெண் |
பயனுள்ள குறுக்கு வெட்டு பகுதி mm² (CV மதிப்பு) |
|
4V110-M5 |
உட்கொள்ளல்=வெளியீடு=M5 |
2 நிலை 5 வழி |
5 முறை/வினாடி |
5.5(0.31) |
|
4V120-M5 |
உட்கொள்ளல்=வெளியீடு=M5 |
2 நிலை 5 வழி |
5 முறை/வினாடி |
5.5(0.31) |
|
4V130C-M5 |
உட்கொள்ளல்=வெளியீடு=M5 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
5.0(0.28) |
|
4V130E-M5 |
உட்கொள்ளல்=வெளியீடு=M5 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
5.0(0.28) |
|
4V130P-M5 |
உட்கொள்ளல்=வெளியீடு=M5 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
5.0(0.28) |
|
4V110-06 |
உட்கொள்ளல்=வெளியீடு=G1/8 |
2 நிலை 5 வழி |
5 முறை/வினாடி |
12.0(0.67) |
|
4V120-06 |
உட்கொள்ளல்=வெளியீடு=G1/8 |
2 நிலை 5 வழி |
5 முறை/வினாடி |
12.0(0.67) |
|
4V130C-06 |
உட்கொள்ளல்=வெளியீடு=G1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
9.0(0.50) |
|
4V130E-06 |
உட்கொள்ளல்=வெளியீடு=G1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
9.0(0.50) |
|
4V130P-06 |
உட்கொள்ளல்=வெளியீடு=G1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
9.0(0.50) |
|
4V120-M5 |
உட்கொள்ளல்=வெளியீடு=G1/8 |
2 நிலை 5 வழி |
5 முறை/வினாடி |
14.0(0.78) |
|
4v220-06 |
உட்கொள்ளல்=வெளியீடு=G1/8 |
2 நிலை 5 வழி |
5 முறை/வினாடி |
14.0(0.78) |
|
4v230C-06 |
உட்கொள்ளல்=வெளியீடு=G1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
12.0(0.67) |
|
4v230E-06 |
உட்கொள்ளல்=வெளியீடு=G1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
12.0(0.67) |
|
4v230P-06 |
உட்கொள்ளல்=வெளியீடு=G1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
12.0(0.67) |
|
Режим на буфериране |
இன்லெட்=அவுட்லெட்=ஜி1/4 எக்ஸாஸ்ட்=ஜி1/8 |
2 நிலை 5 வழி |
5 முறை/வினாடி |
16.0(0.89) |
|
4v220-08 |
இன்லெட்=அவுட்லெட்=ஜி1/4 எக்ஸாஸ்ட்=ஜி1/8 |
2 நிலை 5 வழி |
5 முறை/வினாடி |
16.0(0.89) |
|
4v230C-08 |
இன்லெட்=அவுட்லெட்=ஜி1/4 எக்ஸாஸ்ட்=ஜி1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
12.0(0.67) |
|
4v230E-08 |
இன்லெட்=அவுட்லெட்=ஜி1/4 எக்ஸாஸ்ட்=ஜி1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
12.0(0.67) |
|
4v230P-08 |
இன்லெட்=அவுட்லெட்=ஜி1/4 எக்ஸாஸ்ட்=ஜி1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
12.0(0.67) |
|
4V310-08 |
உட்கொள்ளல்=வெளியீடு=G1/4 |
2 நிலை 5 வழி |
4/வி |
25.0(1.40) |
|
4V320-08 |
உட்கொள்ளல்=வெளியீடு=G1/4 |
2 நிலை 5 வழி |
4/வி |
25.0(1.40) |
|
4V330C-08 |
இன்லெட்=அவுட்லெட்=ஜி3/8 எக்ஸாஸ்ட்=ஜி1/4 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
18.0(1.00) |
|
4V330E-08 |
இன்லெட்=அவுட்லெட்=ஜி3/8 எக்ஸாஸ்ட்=ஜி1/4 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
18.0(1.00) |
|
4V330P-08 |
இன்லெட்=அவுட்லெட்=ஜி3/8 எக்ஸாஸ்ட்=ஜி1/4 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
18.0(1.00) |
|
4V310-10 |
உட்கொள்ளல்=வெளியீடு=G1/4 |
2 நிலை 5 வழி |
4/வி |
30(1.68) |
|
4V410-15 |
உட்கொள்ளல்=வெளியீடு=G1/4 |
2 நிலை 5 வழி |
4/வி |
30(1.68) |
|
4V330C-10 |
இன்லெட்=அவுட்லெட்=ஜி3/8 எக்ஸாஸ்ட்=ஜி1/4 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
18.0(1.00) |
|
4V330E-10 |
இன்லெட்=அவுட்லெட்=ஜி3/8 எக்ஸாஸ்ட்=ஜி1/4 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
18.0(1.00) |
|
4V330P-10 |
இன்லெட்=அவுட்லெட்=ஜி3/8 எக்ஸாஸ்ட்=ஜி1/4 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
18.0(1.00) |
|
4V410-15 |
உட்கொள்ளல்=வெளியீடு=G1/2 |
2 நிலை 5 வழி |
3 முறை/வினாடி |
பிசி பொருத்துதல் |
|
4V420-15 |
உட்கொள்ளல்=வெளியீடு=G1/2 |
2 நிலை 5 வழி |
3 முறை/வினாடி |
பிசி பொருத்துதல் |
|
4V430C-15 |
உட்கொள்ளல்=வெளியீடு=G1/2 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
30(1.68) |
|
4V430E-15 |
உட்கொள்ளல்=வெளியீடு=G1/2 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
30(1.68) |
|
4V430P-15 |
உட்கொள்ளல்=வெளியீடு=G1/2 |
மூன்று நிலை ஐந்து வழி |
3 முறை/வினாடி |
30(1.68) |
அடிக்கடி கேட்கப்படும் கேள்விகள்:
1. 4V தொடர் சோலனாய்டு வால்வு 5 வழியின் அதிர்வெண் எவ்வளவு வேகமாக உள்ளது?
அதிகபட்ச செயல் அதிர்வெண் 5 முறை/வினாடி.
2. 4V தொடர் சோலனாய்டு வால்வு 5 வழியை நீண்ட நேரம் இயக்க முடியுமா?
ஆம், எங்கள் சுருள் 100% ED.
3. 4V சோலனாய்டு வால்வுகளின் ஆயுளை எவ்வாறு மேம்படுத்துவது?
காற்றில் உள்ள ஈரப்பதம் மற்றும் அசுத்தங்களை வடிகட்டுவதற்கு பரிந்துரைக்கப்பட்ட எண்ணெய்-நீர் பிரிப்பான்

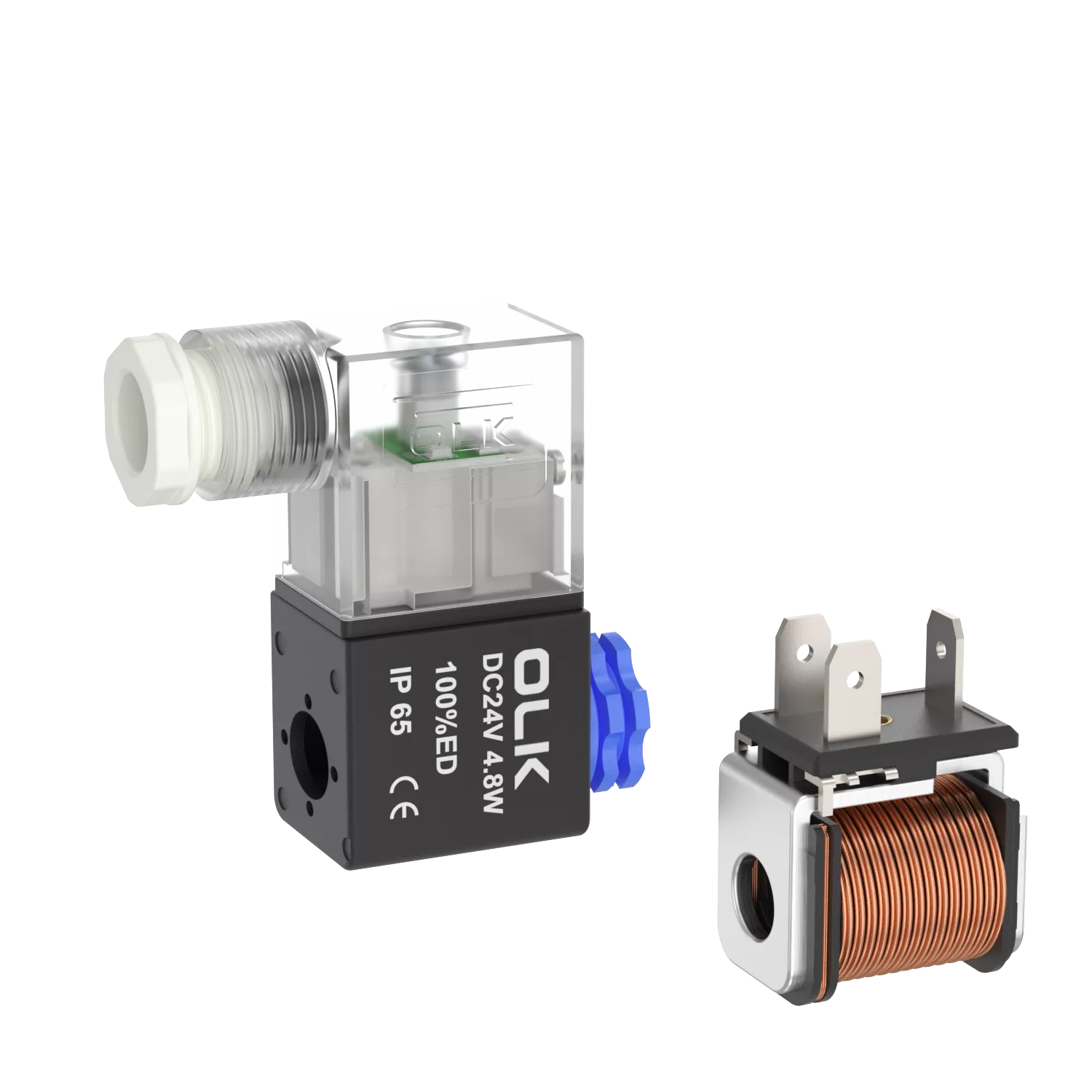

4. சோலனாய்டு சுருள் காற்று குழாய் அல்லது கூட்டு இடைமுகத்தை தடுக்குமா?
சுருள் நட்டை அவிழ்ப்பதன் மூலம் சுருளை சரிசெய்ய முடியும் என்பதால் அது நடக்காது
5.வோல்டேஜ் ஏசி மற்றும் டிசி இடையே உள்ள வேறுபாடு?
டிசி என்பது நேரடி மின்னோட்டம், ஏசி என்பது மாற்று மின்னோட்டம். பொதுவாக, வீட்டு மின்சாரம் AC220V ஆகும்
| 4V200 தொடர் சோலனாய்டு வால்வுகளுக்கான தொடர்புடைய பாகங்கள்: பொருத்துதல்கள் & பன்மடங்குகள் |
||||
 |
|
|
 |
|
|
|

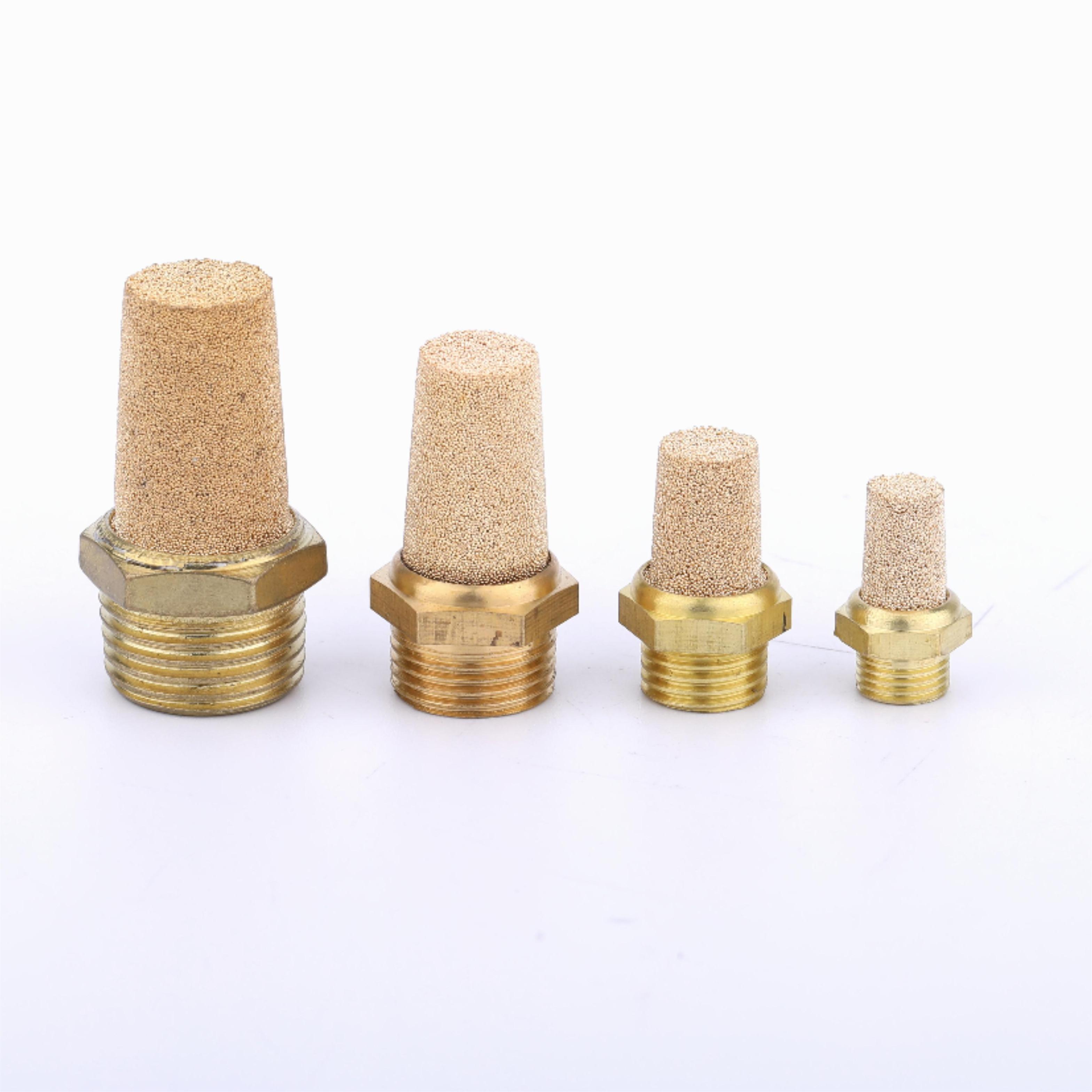

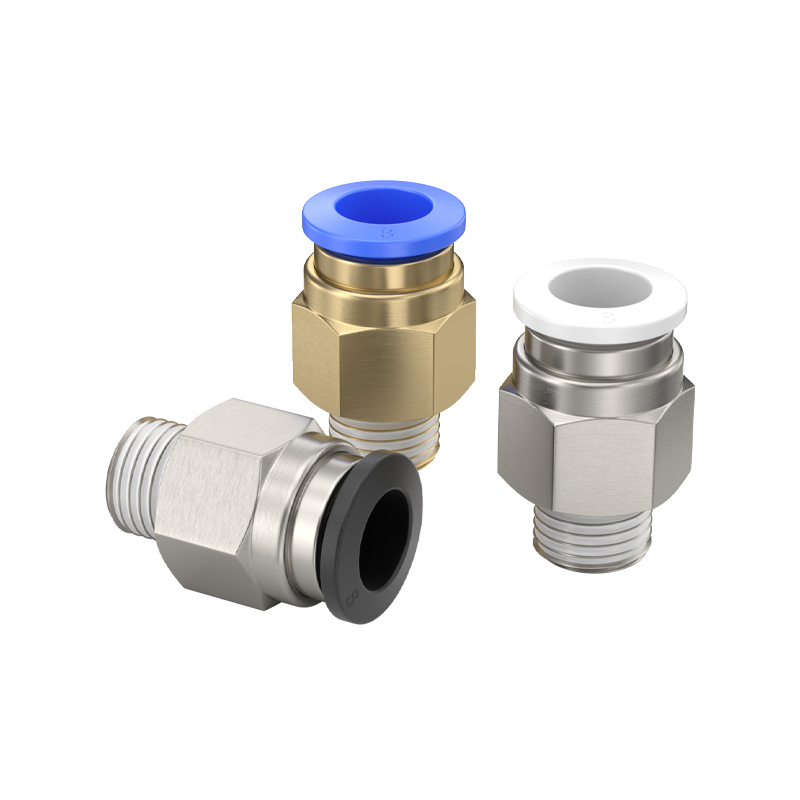

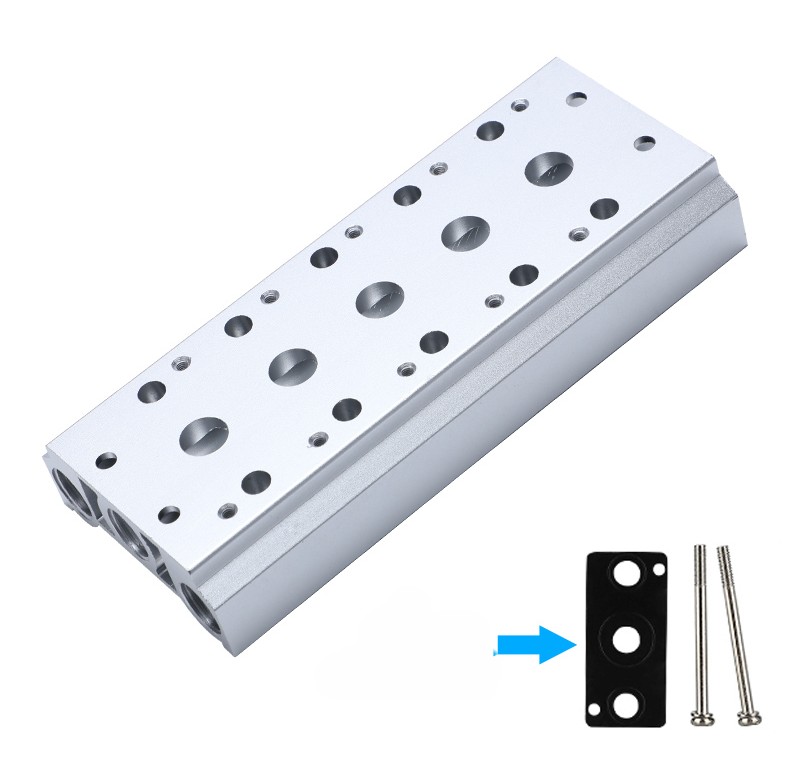

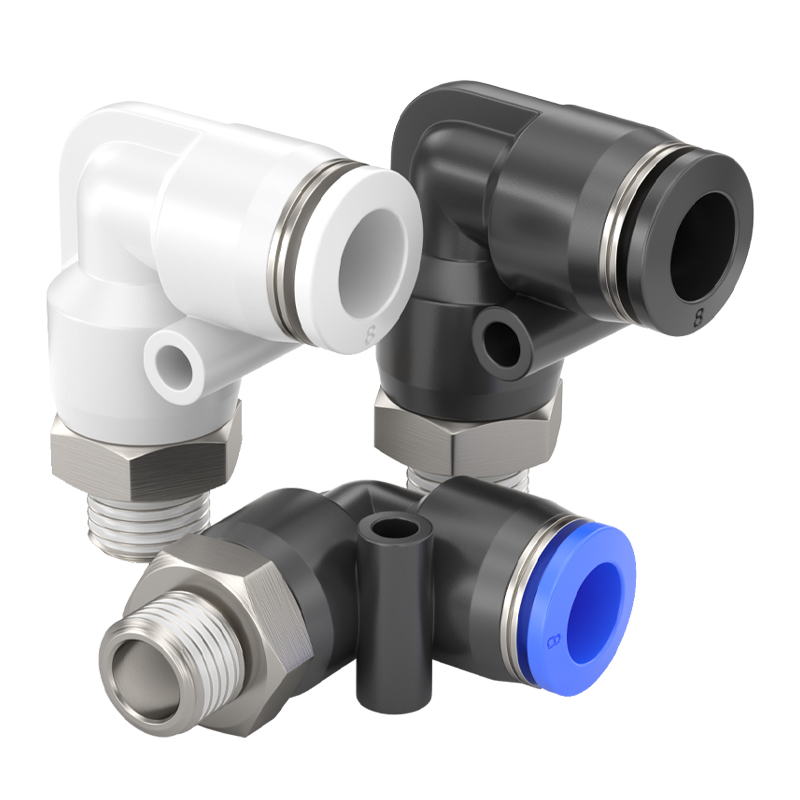

பிசி பொருத்துதல் | PL பொருத்துதல் | 4V200 தொடர் பன்மடங்கு | டவர் வகை சைலன்சர் |
