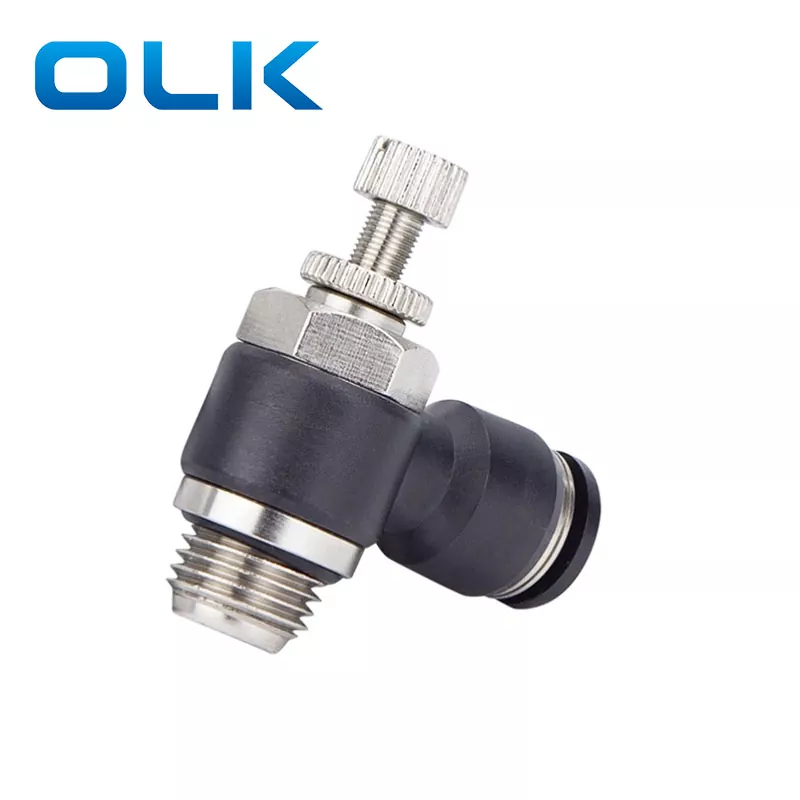

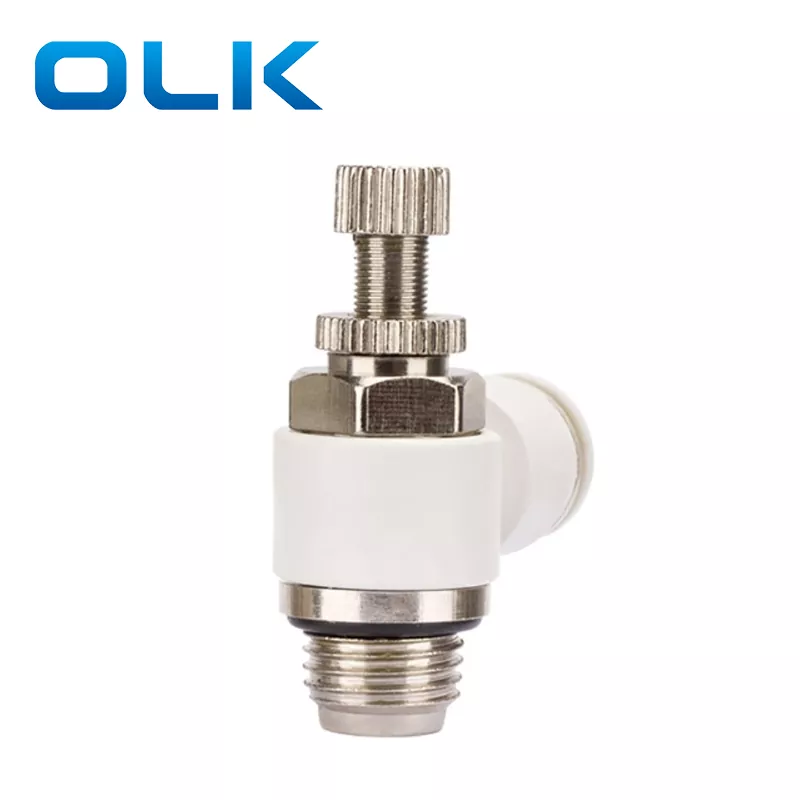

SC நியூமேடிக் ஸ்பீட் கன்ட்ரோலர், ரோட்டரி கண்ட்ரோல் குமிழ் மூலம் காற்றோட்டத்தை ஒழுங்குபடுத்துவதன் மூலம் சிலிண்டர் வேகத்தை துல்லியமாக சரிசெய்ய வடிவமைக்கப்பட்டுள்ளது. இது ஒரு உள்ளமைக்கப்பட்ட சீல் வாஷருடன் ஜி-த்ரெட் இணைப்பை ஏற்றுக்கொள்கிறது, PTFE டேப்பின் தேவையை நீக்குகிறது மற்றும் அடைப்பைத் தடுக்கிறது. அதன் கச்சிதமான அமைப்பு மற்றும் 360° சுழல் வடிவமைப்புடன், SC வேகக் கட்டுப்படுத்தி வால்வு குறைந்த இடைவெளிகளில் கூட நெகிழ்வான நிறுவலை அனுமதிக்கிறது, அதே நேரத்தில் நம்பகமான செயல்திறன் மற்றும் நியூமேடிக் கூறுகளின் நீண்ட சேவை ஆயுளை உறுதி செய்கிறது.
துல்லியமான வேகக் கட்டுப்பாடு & விரைவான பதில்: மென்மையான சிலிண்டர் செயல்பாட்டிற்காக ரோட்டரி குமிழ் வழியாக காற்றோட்டத்தை எளிதாக சரிசெய்யவும்.
PTFE டேப் தேவையில்லை: ஜி-த்ரெட் கனெக்டர் இறுக்கமான சீல் செய்வதை உறுதி செய்வதற்கும், அடைப்பு சிக்கல்களைத் தவிர்ப்பதற்கும் சீலிங் வாஷருடன் வருகிறது.
இடைமுகம் பொருத்தம்: தட்டையான பரப்புகளுக்காக வடிவமைக்கப்பட்டது; பள்ளம் அல்லது சீரற்ற இடைமுகங்களுக்கு ஏற்றது அல்ல.
·எளிதான நிறுவல்: பொருத்துதல் மற்றும் உடல் நிறுவலுக்குப் பிறகு 360° சுழலும், குழாய் அமைப்பில் நெகிழ்வுத்தன்மையை வழங்குகிறது.
· கூறு பாதுகாப்பு: கசிவு மற்றும் மாசுபடுவதைத் தடுக்கிறது, நியூமேடிக் உபகரணங்களின் வாழ்நாளை நீட்டிக்கிறது.
|
|
D |
G |
A |
B |
F |
H |
J |
|
JSC4-G01 |
4 |
G1/8 |
6 |
40 |
24.5 |
14 |
15.6 |
|
JSC4-G02 |
G1/4 |
8 |
44 |
25 |
17 |
19.2 |
|
|
JSC4-G02 |
6 |
G1/8 |
6 |
40 |
24.5 |
14 |
15.6 |
|
JSC6-G02 |
G1/4 |
8 |
48 |
25 |
17 |
19.2 |
|
|
JSC6-G03 |
G3/8 |
10 |
54 |
29.2 |
20 |
20.6 |
|
|
JSC6-G04 |
G1/2 |
12 |
60 |
36 |
24 |
23.4 |
|
|
JSC8-G01 |
8 |
G1/8 |
6 |
40 |
24.5 |
14 |
15.6 |
|
JSC8-G02 |
G1/4 |
8 |
48 |
25 |
17 |
19.2 |
|
|
JSC8-G03 |
G3/8 |
10 |
54 |
29.2 |
20 |
20.6 |
|
|
JSC8-G04 |
G1/2 |
12 |
60 |
36 |
24 |
23.4 |
|
|
JSC10-G01 |
10 |
G1/8 |
6 |
40 |
24.5 |
17 |
15.6 |
|
JSC10-G02 |
G1/4 |
8 |
48 |
25 |
17 |
19.2 |
|
|
JSC10-G03 |
G3/8 |
10 |
54 |
29.2 |
20 |
20.6 |
|
|
JSC12-G01 |
G1/2 |
12 |
60 |
36 |
24 |
23.4 |
|
|
JSC10-G04 |
12 |
G1/8 |
6 |
40 |
24.5 |
21 |
15.6 |
|
JSC12-G02 |
G1/4 |
8 |
48 |
25 |
21 |
19.2 |
|
|
JSC12-G03 |
G3/8 |
10 |
54 |
29.2 |
24 |
20.6 |
|
|
JSC12-G04 |
|
G1/2 |
12 |
60 |
36 |
24 |
23.4 |

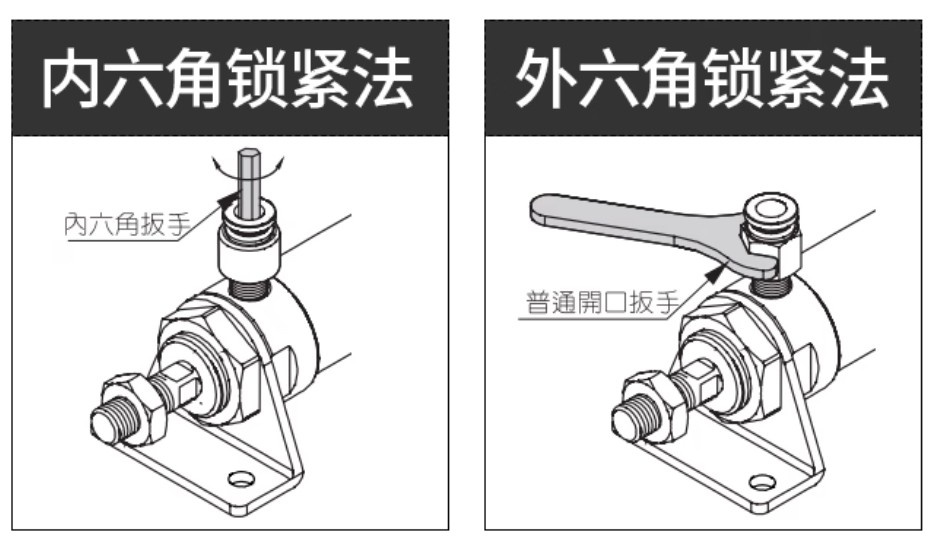

படத்தில் காட்டப்பட்டுள்ளபடி சிலிண்டரின் ஏர் இன்லெட்/அவுட்லெட் த்ரெட்களில் பொருத்தி திருக ஆலன் கீ அல்லது ஹெக்ஸ் ரெஞ்ச் பயன்படுத்தவும். இறுக்கமான முறுக்குக்கான படத்தைப் பார்க்கவும்.
வேகக் கட்டுப்படுத்தியுடன் சிலிண்டர் வேகத்தை சரிசெய்யும்போது, அழுத்தப்பட்ட காற்றைப் பயன்படுத்துவதற்கு முன்பு வால்வு மூடப்பட்டிருப்பதை உறுதிசெய்யவும். வால்வு திறந்திருக்கும் போது காற்றைப் பயன்படுத்தினால், சிலிண்டர் மிக வேகமாக நகர்ந்து விபத்துகளை ஏற்படுத்தும்.
சரிசெய்தல் குமிழியை மெதுவாக கையால் சுழற்றுங்கள். விரும்பிய வேகத்தை அமைத்த பிறகு, குமிழியைப் பாதுகாக்கவும் மேலும் சரிசெய்தலைத் தடுக்கவும் பூட்டுதல் நட்டை கீழே திருப்பவும்.
காற்றோட்டத்தை குறைக்க மற்றும் சிலிண்டரின் வேகத்தை குறைக்க குமிழியை கடிகார திசையில் திருப்பவும்.
காற்றோட்டத்தை அதிகரிக்கவும் சிலிண்டரை வேகப்படுத்தவும் குமிழியை எதிரெதிர் திசையில் திருப்பவும்.
M5 நூல் சிறியது. இறுக்குவதற்கு கருவிகளைப் பயன்படுத்த வேண்டாம். உள்ளமைக்கப்பட்ட சீல் வாஷர் மூலம், கையை இறுக்கினால் போதும். அதிகமாக இறுக்குவது நூலை உடைக்கக்கூடும். குப்பைகள் அல்லது காற்று கசிவை ஏற்படுத்துவதைத் தவிர்க்க, நிறுவலுக்கு முன் குழாய் மற்றும் பொருத்துதல்களை சுத்தம் செய்யவும்.
அதிக காற்று அழுத்தம் அல்லது அழுக்கு காற்று சீல் வளையத்தை சேதப்படுத்தலாம். தேவைப்பட்டால், காற்று வடிகட்டியை நிறுவவும், உயர் அழுத்த, அரிப்பை எதிர்க்கும் பொருத்துதல்களைத் தேர்ந்தெடுக்கவும்.
குழாயை அடிக்கடி பிளக்/அன்ப்ளக் செய்யாதீர்கள், ஏனெனில் இது பொருத்துதல் மற்றும் குழாயின் ஆயுளைக் குறைக்கிறது. கசிவைத் தவிர்க்க குழாயை முழுமையாக கீழே செருகவும். குழாயை அகற்றுவதற்கு முன், உள்ளே எந்த அழுத்தமும் இல்லை என்பதை உறுதிசெய்து, வெளியே இழுக்கும் முன் பொருத்தும் இறுதி தொப்பியை கீழே அழுத்தவும்.
குழாய் முனை தட்டையாக வெட்டப்பட்டிருப்பதை உறுதிப்படுத்தவும். சீரற்ற முனைகள் மோசமான சீல் மற்றும் கசிவுகளை ஏற்படுத்தும். குழாயை ஒழுங்காக ஒழுங்கமைத்து, வெளிப்புற மேற்பரப்பு சேதமடையாமல் இருப்பதை உறுதிப்படுத்தவும்.
போதுமான நீளமுள்ள குழாய்களைப் பயன்படுத்தவும். பொருத்தப்பட்ட மேல் பகுதியில் கூர்மையான வளைவுகளைத் தவிர்க்கவும், இது பொருத்தத்தை சேதப்படுத்தும். இணைத்த பிறகு, குழாயை சிறிது இழுத்து, பயன்பாட்டிற்கு முன் பாதுகாப்பாக உள்ளதா என சரிபார்க்கவும்.
குழாயை அகற்றும்போது, வெளியே இழுக்கும்போது பிளாஸ்டிக் இடைமுகத்தை சமமாக அழுத்தவும். குழாயைச் சுழற்றவோ அல்லது 360° திருப்பவோ வேண்டாம், இல்லையெனில் குழாயில் பள்ளங்கள் ஏற்பட்டு கசிவு ஏற்படலாம்.
சரிசெய்தல் குமிழியைத் திருப்ப உங்கள் கையைத் தவிர வேறு கருவிகளைப் பயன்படுத்த வேண்டாம். குமிழ் மேல் அல்லது கீழ் வரம்புகளை அடையும் போது கூடுதல் சக்தியைப் பயன்படுத்த வேண்டாம், அல்லது பொருத்துதல் சேதமடையலாம்.
வேகக் கட்டுப்படுத்தி மூடப்படும் போது சில உள் கசிவுகள் இயல்பானதாக இருக்கும். பூஜ்ஜிய உள் கசிவு தேவைப்படும் பயன்பாடுகளில் பயன்படுத்துவதைத் தவிர்க்கவும்.
எஸ்சி ஜி-த்ரெட் வேகக் கட்டுப்படுத்தி வால்வை ஏன் பரிந்துரைக்க வேண்டும்?
சாதாரண பொருத்துதல்கள் PTFE டேப்பைப் பயன்படுத்துகின்றன, இது வால்வு அடைப்பு, மோசமான மாறுதல் மற்றும் சிலிண்டர் சீல் தேய்மானம் ஆகியவற்றை ஏற்படுத்தக்கூடிய மற்றும் காற்றுப் பாதையில் நுழையக்கூடிய PTFE டேப்பைப் பயன்படுத்துகிறது.
