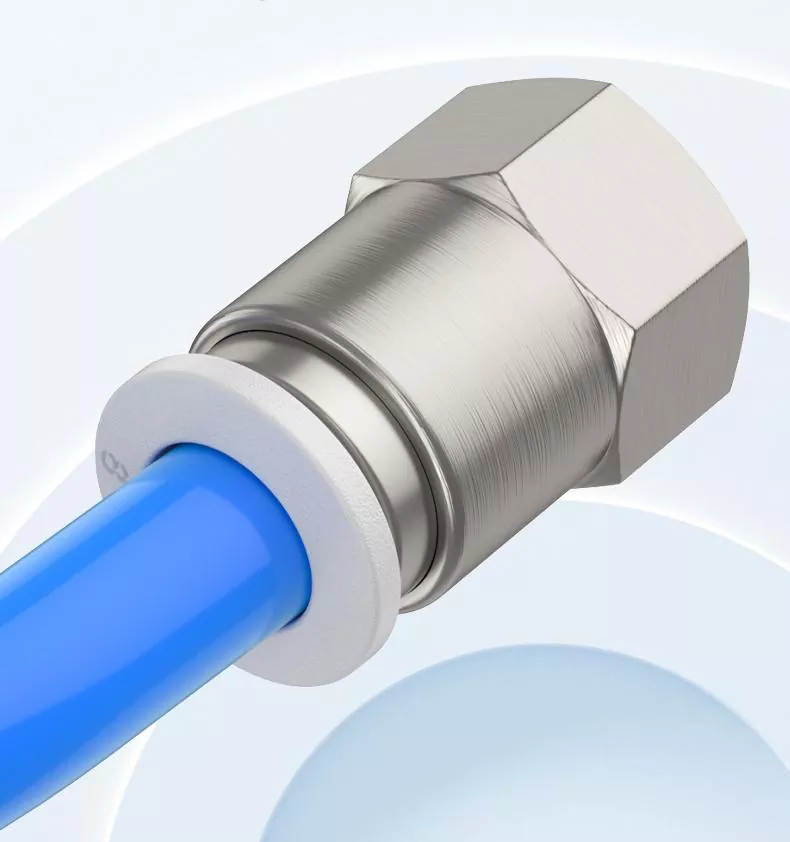

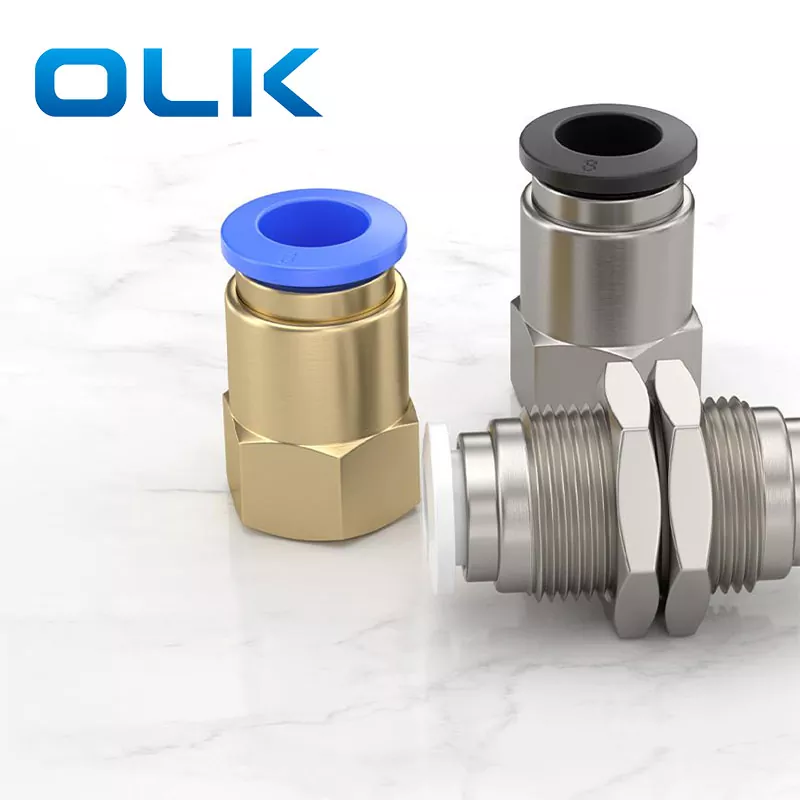

பிசிஎஃப் பெண் ஸ்ட்ரைட் புஷ் இன் டியூப் ஃபிட்டிங்

ஆர்டர் குறியீடு

PCF

8

--

01

மாதிரி

குழாய் அளவு (மெட்ரிக்)

நூல் வகை (55° நேராக குழாய் நூல்)

PCF தொடர் பொருத்துதல்

4:4மிமீ

01:G1/8

6:6மிமீ

02:G1/4

8:8மிமீ

03:G3/8

10:10மிமீ

04:G1/2

12:12மிமீ

14:14மிமீ

16:16மிமீ

திரவம்

காற்று/நீர்(நிபந்தனை)/வெற்றிடம்

இயக்க அழுத்தம்

0-1.0Mpa

வெற்றிட அழுத்தம்

-100Kpa (10 Torr)

இயக்க வெப்பநிலை

-10-60℃

பொருள்

நைலான்(PA),பாலியூரிதீன்(PU)

அங்குல குழாய் பொருத்துதல்

மெட்ரிக் குழாய் பொருத்துதல்

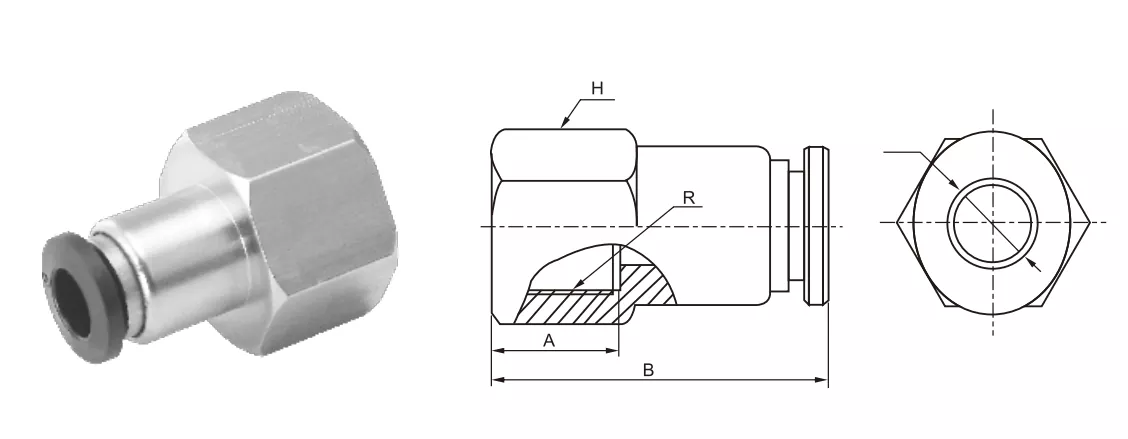

φD

R

A

B

H

PCF5/32-M5

PCF4-M5

4

M5

6.5

24.4

10

PCF5/32-01

PCF4-01

4

R1/8

9

26.6

10

PCF5/32-02

PCF4-02

4

R1/4

11

28.8

15

PCF1/4-M5

PCF6-M5

6

M5

6.5

24

12

PCF1/4-01

PCF6-01

6

R1/8

9

28

12

PCF1/4-02

PCF6-02

6

R1/4

11

30

15

PCF1/4-03

PCF6-03

6

R3/8

12

30.5

19

PCF1/4-04

PCF6-04

6

R1/2

12.5

31.5

24

PCF5/16-01

PCF8-01

8

R1/8

9

28.5

14

PCF5/16-02

PCF8-02

8

R1/4

11

30.5

15

PCF5/16-03

PCF8-03

8

R3/8

12

31

19

PCF5/16-04

PCF8-04

8

R1/2

12.5

32.5

24

PCF3/8-01

PCF10-01

10

R1/8

9

32.4

17

PCF3/8-02

PCF10-02

10

R1/4

11

34

17

PCF3/8-03

PCF10-03

10

R3/8

12

34

19

PCF3/8-04

PCF10-04

10

R1/2

12.5

35

24

PCF1/2-01

PCF12-01

12

R1/8

9

35

19

PCF1/2-02

PCF12-02

12

R1/4

11

35

19

PCF1/2-03

PCF12-03

12

R3/8

12

35

19

PCF1/2-04

PCF12-04

12

R1/2

12.5

36.5

24

PCF16-03

16

R3/8

16.5

46.4

24

PCF16-04

16

R1/2

18

48.4

32

பிசி

PCF

வகை

புஷ்-இன்-கனெக்டர்

நூல் வகை ஆதரவு

BSPT / NPT / மெட்ரிக்

நூல்

ஆண்

பெண்

நிறுவல்

திரிக்கப்பட்ட துளைகள் அல்லது சிலிண்டர் மற்றும் பிற உபகரண முனைகளில் திருகு

வெளிப்புறமாக திரிக்கப்பட்ட சிலிண்டர் அல்லது கூட்டுக்குள் திருகு

விண்ணப்பம்

மிகவும் பொதுவான உலகளாவிய மாதிரி, விருப்பமானது, உள் நூல் உபகரணங்களுடன் பொருத்தப்பட்டுள்ளது

வெளிப்புற திரிக்கப்பட்ட பொருத்துதல்கள் அல்லது அதிக இடத் தேவைகள் உள்ள சூழ்நிலைகளில் இணைக்கப் பயன்படுகிறது

சிலிண்டர் அல்லது வால்வு உடலில் நிறுவப்பட்டது (சிலிண்டரில் உள் நூல்கள் உள்ளன), திரிக்கப்பட்ட முனை உபகரணங்களுடன் இணைக்கப்பட்டுள்ளது, மேலும் குழாய் பயன்பாட்டிற்கு செருகப்படுகிறது

கட்டுப்பாட்டு வால்வு அல்லது சோலனாய்டு வால்வின் (வெளிப்புற நூலுடன்) காற்று வெளியீட்டை இணைத்து, சாதனத்தை உள் நூலால் சரிசெய்து, மறுமுனையில் ஒரு குழாய் செருகவும்

வலுவான பூட்டுதல் வலிமை அல்லது அதிக சீல் தேவைகள் தேவை, பெரும்பாலும் நூல் சீலண்ட் அல்லது ஓ-ரிங் உடன் இணைந்து பயன்படுத்தப்படுகிறது

குறைந்த இடைவெளி காரணமாக, உள் இழைகளை மட்டுமே இணைப்பிற்குப் பயன்படுத்த முடியும். ஒட்டுமொத்த கூட்டு நீளத்தை குறைக்க முடியும்
