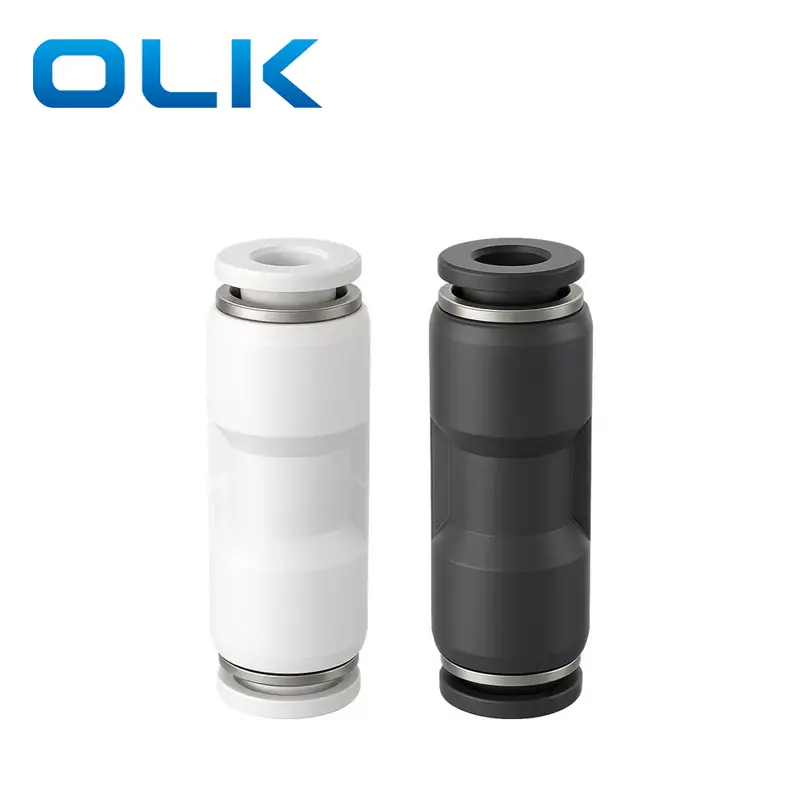

ஓ.எல்.கே பிராண்ட் பி.ஜி. இது இறுக்கமான இடங்களுக்கு அல்லது ஒரு அளவு மாற்றம் தேவைப்படும்போது பொருத்தமானது.
இணைப்பு நீலம், வெள்ளை மற்றும் கருப்பு: மூன்று வண்ணங்களில் கிடைக்கிறது.
|
குறியீடு வரிசைப்படுத்துதல் |
|||
|
பக் |
8 |
- |
01 |
|
மாதிரி |
குழாய் அளவு (மெட்ரிக்) |
|
குழாய் அளவு (மெட்ரிக்) |
|
பி.ஜி சீரிஸ் பொருத்துதல் |
4: 4 மிமீ |
|
4: 4 மிமீ |
|
|
6: 6 மி.மீ. |
|
6: 6 மி.மீ. |
|
|
8: 8 மி.மீ. |
|
8: 8 மி.மீ. |
|
|
10: 10 மி.மீ. |
|
10: 10 மி.மீ. |
|
|
12: 12 மி.மீ. |
|
12: 12 மி.மீ. |
|
|
14: 14 மி.மீ. |
|
14: 14 மி.மீ. |
|
|
16: 16 மி.மீ. |
|
16: 16 மி.மீ. |
|
திரவம் |
காற்று/நீர் (நிபந்தனை)/வெற்றிடம் |
|
இயக்க அழுத்தம் |
0-1.0MPA |
|
வெற்றிட அழுத்தம் |
-100KPA (10 டோர்) |
|
இயக்க வெப்பநிலை |
-10-60 |
|
பொருள் |
நைலான் (பிஏ), பாலியூரிதீன் (பி.யூ) |
|
அங்குல குழாய் பொருத்துதல் |
மெட்ரிக்ட்யூப் பொருத்துதல் |

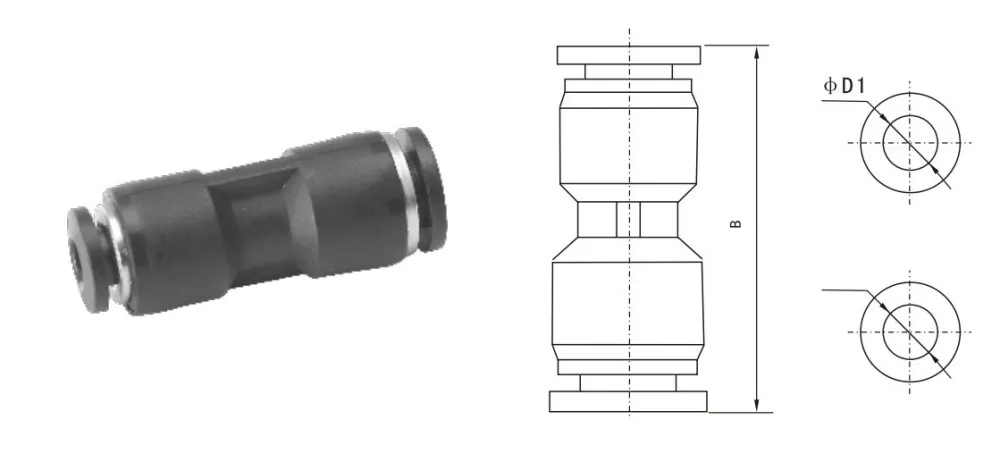

Fd1 |
Fd2 |
B |
|
பி.ஜி 1/4-5-32 |
பி.ஜி 6-4 |
6 |
4 |
35 |
|
பி.ஜி 5/16-1/4 |
பி.ஜி 8-6 |
8 |
6 |
35.5 |
|
பி.ஜி 3/8-5/16 |
பி.ஜி 10-8 |
10 |
8 |
38 |
|
பி.ஜி 1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
பி.ஜி 2/6-5/32 |
பி.ஜி 8-4 |
8 |
4 |
47.5 |
|
பி.ஜி 3/8-1/4 |
பி.ஜி 8-4 |
10 |
6 |
67 |
|
பி.ஜி 1/2-5/16 |
பி.ஜி 12-8 |
12 |
8 |
67 |
|
பொதுவான ஏகாதிபத்திய நூல் அளவு மாற்று குறிப்பு |
||
|
ஏகாதிபத்திய அளவு |
தோராயமாக. மெட்ரிக் (மிமீ) |
மாற்று சூத்திரம் |
|
1/8 |
3.2 மிமீ |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97 மி.மீ. |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35 மிமீ |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94 மிமீ |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53 மிமீ |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7 மி.மீ. |
1 ÷ 2 × 25.4 = 12.7 |

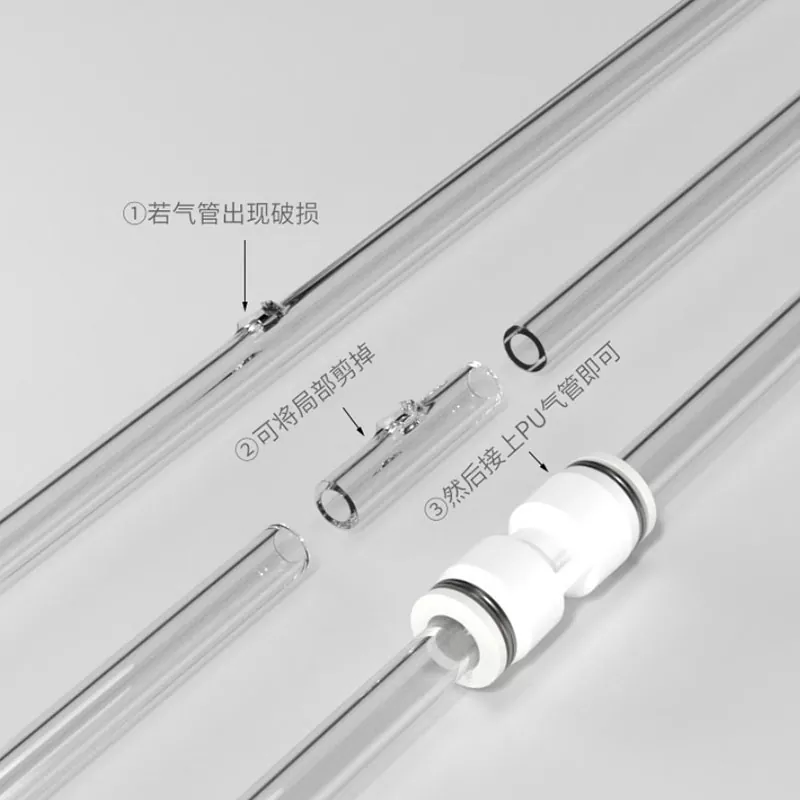

PU பொருத்துதல்களுக்கும் பி.ஜி பொருத்துதல்களுக்கும் உள்ள வித்தியாசம்?
PU இருபுறமும் ஒரே காற்று குழாய் இணைக்கிறது, பி.ஜி காற்று குழாய் இருபுறமும் வெவ்வேறு விட்டம் கொண்டது
