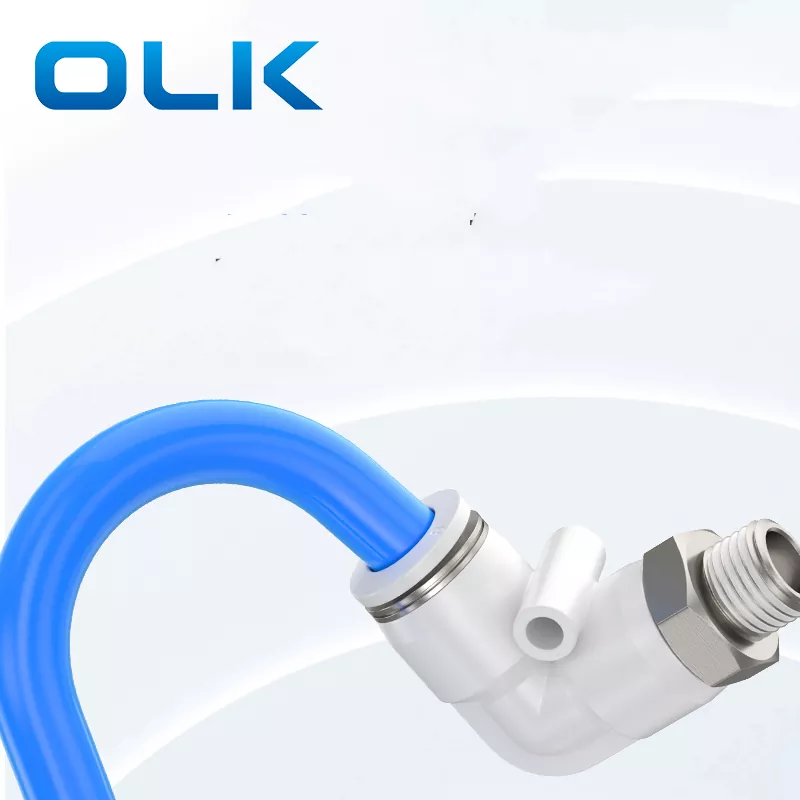

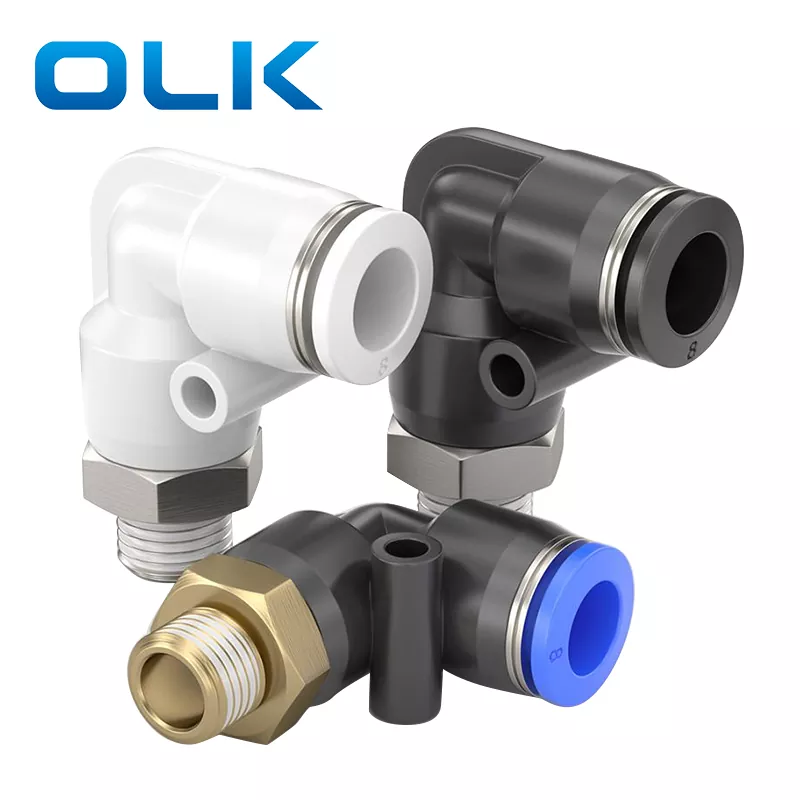

குழாய் பொருத்துதலில் பி.எல் ஆண் முழங்கை உந்துதல் 90 டிகிரி முழங்கை இணைப்பாகும், இது வரையறுக்கப்பட்ட இடைவெளிகளில் பயன்படுத்த அல்லது குழாய் திருப்பி தேவைப்படும் இடத்திற்கு ஏற்றது.
தயாரிப்பு அம்சங்கள்: சிறிய கட்டமைப்பு, சிறிய இடைவெளிகளுக்கு ஏற்றது; சரியான கோண திசைமாற்றி வடிவமைப்பு, மூச்சுக்குழாய் வயரிங் வசதியானது
|
குறியீடு வரிசைப்படுத்துதல் |
|||
|
பி.எல் |
8 |
- |
01 |
|
மாதிரி |
குழாய் அளவு (மெட்ரிக்) |
|
நூல் வகை (55 ° நேரான குழாய் நூல்) |
|
|
4: 4 மிமீ |
|
01: ஜி 1/8 |
|
|
6: 6 மி.மீ. |
|
02: ஜி 1/4 |
|
|
8: 8 மி.மீ. |
|
03: ஜி 3/8 |
|
|
10: 10 மி.மீ. |
|
04: ஜி 1/2 |
|
|
12: 12 மி.மீ. |
|
|
|
|
14: 14 மி.மீ. |
|
|
|
|
16: 16 மி.மீ. |
|
|
|
திரவம் |
காற்று/நீர் (நிபந்தனை)/வெற்றிடம் |
|
இயக்க அழுத்தம் |
0-1.0MPA |
|
வெற்றிட அழுத்தம் |
-100KPA (10 டோர்) |
|
இயக்க வெப்பநிலை |
-10-60 |
|
பொருள் |
நைலான் (பிஏ), பாலியூரிதீன் (பி.யூ) |
|

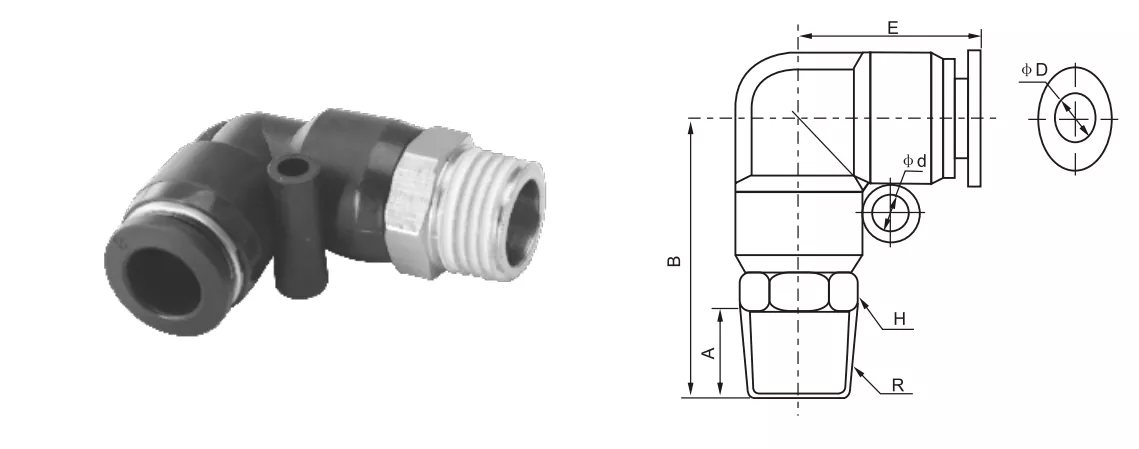

அங்குல குழாய் பொருத்துதல் |
மெட்ரிக் குழாய் பொருத்துதல் |
φd |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
எம் 5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
ஆர் 1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
ஆர் 1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
எம் 5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
பி.எல் 1/4-01 |
பி.எல் 6-01 |
6 |
ஆர் 1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
பி.எல் 1/4-02 |
பி.எல் 6-02 |
6 |
ஆர் 1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
பி.எல் 1/4-03 |
பி.எல் 6-03 |
6 |
ஆர் 3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
பி.எல் 1/4-04 |
பி.எல் 6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
பி.எல் 8-01 |
8 |
ஆர் 1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
பி.எல் 8-02 |
8 |
ஆர் 1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
பி.எல் 8-03 |
8 |
ஆர் 3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
பி.எல் 5/16-04 |
பி.எல் 8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
பி.எல் 3/8-01 |
பி.எல் 10-01 |
10 |
ஆர் 1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
பி.எல் 10-02 |
10 |
ஆர் 1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
பி.எல் 3/8-03 |
பி.எல் 10-03 |
10 |
ஆர் 3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
பி.எல் 3/8-04 |
பி.எல் 10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
பி.எல் 1/2-01 |
PL12-01 |
12 |
ஆர் 1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
பி.எல் 1/2-02 |
PL12-02 |
12 |
ஆர் 1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
பி.எல் 1/2-03 |
PL12-03 |
12 |
ஆர் 3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
பி.எல் 1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
ஆர் 3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
ஆர் 3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
பெயர்/வகை |
இடைமுக அமைப்பு விளக்கம் |
|
பிசி முழங்கை |
குழாய் மூட்டு 90 ° கோணத்தில் வளைந்திருக்கும், மறு முனை உள்நாட்டில் திரிக்கப்பட்டுள்ளது |
|
பி.எல் முழங்கை |
ஒரு முனை செருகப்பட்டு, மறு இறுதியில் 90 of வெளிப்புற நூல் உள்ளது |
|
பி.வி முழங்கை |
இரண்டு முனைகளும் குழாய் செருகும் வகை, 90 ° வளைவுடன் |
பி.எல் இணைப்பான் என்ன பொருள்?
தாமிரம்
இணைக்கும் குழாய் பொருத்தும் பகுதிகளின் பெயர்கள் யாவை?

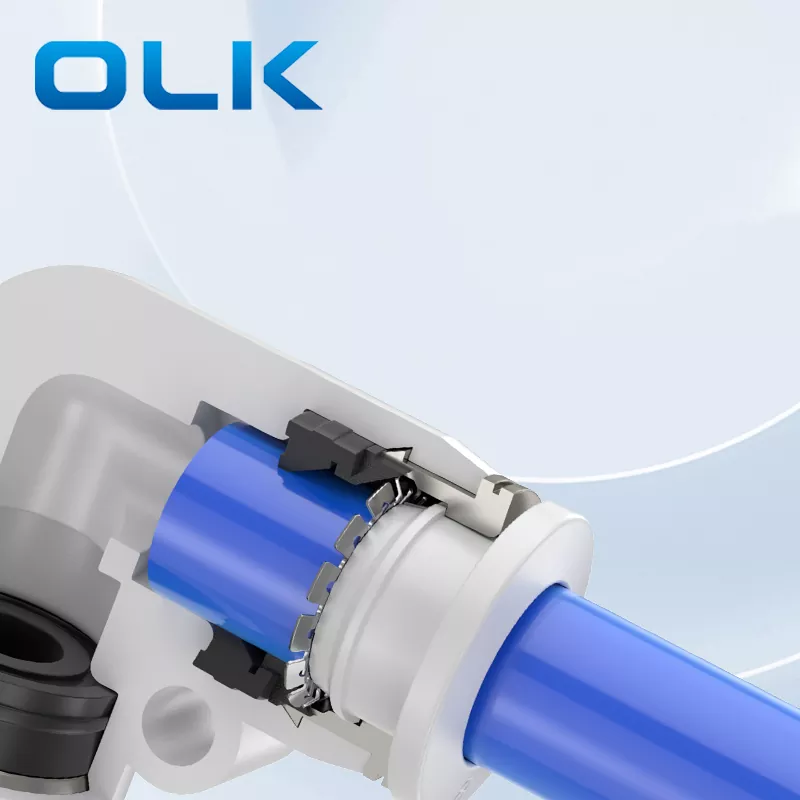

விரைவாக இணைக்கும் குழாய் பொருத்துதல் உள் அமைப்பு: வெளியீடு, துத்தநாக அலாய் அட்டை தொகுப்பு, பூட்டு கிளிப் ஸ்பிரிங், லாக் ஸ்லீவ், பிடியிலிருந்து சீல் வளையம், அதிக வலிமை பிளாஸ்டிக்
இது எந்த வகை பி.எல் நூல்?
இது ஒரு மெட்ரிக் நூல், மீ குறிக்கிறது.
நியூமேடிக் பொருத்துதலில் ‘முழங்கை’ என்றால் என்ன?
முழங்கை பொருத்துதல் the குழாய் திசையை மாற்ற அனுமதிக்கும் ஒரு நியூமேடிக் பொருத்துதல், பொதுவாக 90 டிகிரி கோணத்தில்.
