Brand:
OLKType:
Male BSPT Thread (R Thread） Tee TypeColor:

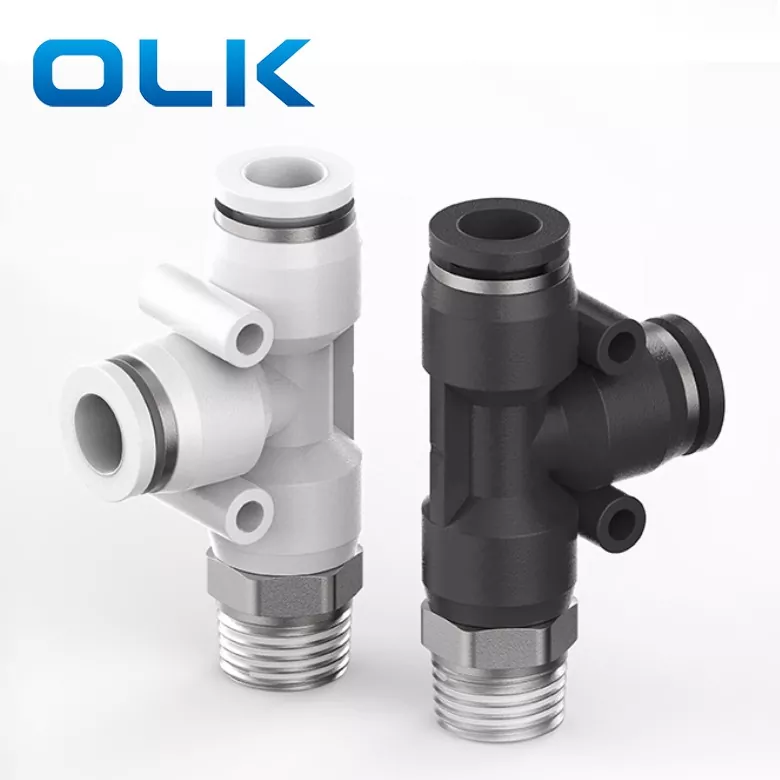

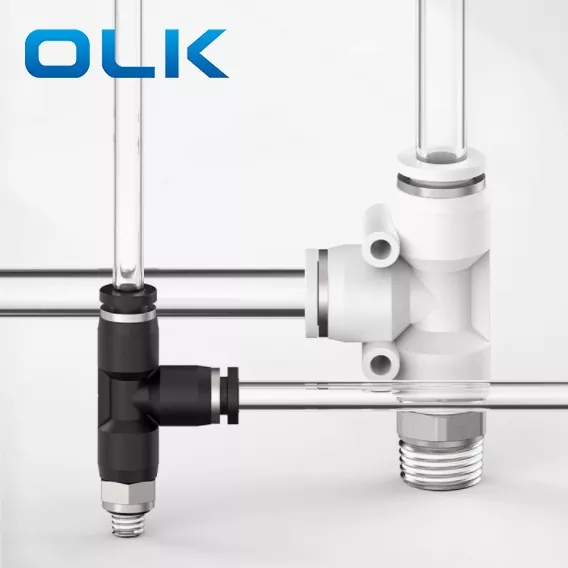

Black,White,BluePD Run Tee Push In Tube Fitting என்பது Y-வகை மூன்று வழி புஷ்-இன் பொருத்துதல் ஆகும், இது ஒரு காற்று மூலத்தை இரண்டு வெளியீடுகளாக பிரிக்க வடிவமைக்கப்பட்டுள்ளது. இரண்டுக்கு ஒன்றுக்கு வெளியே நியூமேடிக் இணைப்பு தேவைப்படும் அமைப்புகளுக்கு இது சிறந்தது.
PD பொருத்துதல் முக்கிய அம்சங்கள்: திறமையான காற்று விநியோகத்திற்கான Y-வடிவ வடிவமைப்பு; எளிதாக நிறுவுவதற்கு புஷ்-டு-கனெக்ட் முனைகள்; பல திசைக் குழாய்களுக்கான நெகிழ்வான ரூட்டிங்
|
ஆர்டர் குறியீடு |
|||
|
PD |
8 |
-- |
01 |
|
மாதிரி |
குழாய் அளவு (மெட்ரிக்) |
|
நூல் வகை (55° நேராக குழாய் நூல்) |
|
PD தொடர் பொருத்துதல் |
4:4மிமீ |
|
01:G1/8 |
|
|
6:6மிமீ |
|
02:G1/4 |
|
|
8:8மிமீ |
|
03:G3/8 |
|
|
10:10மிமீ |
|
04:G1/2 |
|
|
12:12மிமீ |
|
|
|
|
14:14மிமீ |
|
|
|
|
16:16மிமீ |
|
|
|
திரவம் |
காற்று/நீர்(நிபந்தனை)/வெற்றிடம் |
|
இயக்க அழுத்தம் |
0-1.0Mpa |
|
வெற்றிட அழுத்தம் |
-100Kpa (10 Torr) |
|
இயக்க வெப்பநிலை |
-10-60℃ |
|
பொருள் |
நைலான்(PA),பாலியூரிதீன்(PU) |
|
அங்குல குழாய் பொருத்துதல் |
மெட்ரிக் குழாய் பொருத்துதல் |

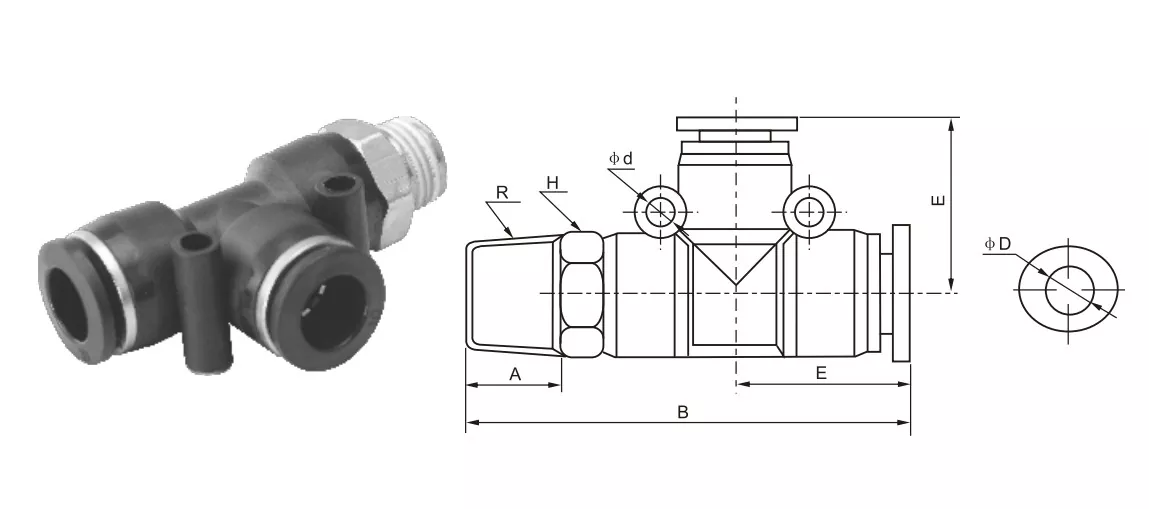

φD |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
பெயர்/வகை |
இடைமுக அமைப்பு விளக்கம் |
|
ரன் டீ (PD) |
முக்கிய காற்றோட்டம் நேராக உள்ளது, மற்றும் கிளைகள் செங்குத்தாக வெளியே கொண்டு செல்லப்படுகின்றன |
|
கிளை டீ(பிபி) |
இரண்டு இடைமுகங்கள் சரியான கோணத்தில் இணைக்கப்பட்டுள்ளன, ஒன்று "டி" கிளையில் |
|
சமமான டீ |
ஒரே அளவிலான மூன்று துறைமுகங்கள் |
இணைப்பான் பொருத்துதலில் 'RUN TEE' என்றால் என்ன?
டீ "என்பது மூன்று இடைமுகங்களைக் கொண்ட டி-வடிவ இணைப்பான் (டீ);
'ரன்' என்பது பிரதான சேனலைக் குறிக்கிறது (முக்கிய காற்றோட்டத்தின் திசை ஒரு நேர் கோடு);
எனவே 'ரன் டீ' என்றால் பிரதான சேனல் நேராக உள்ளது, மற்றும் ஒரு கிளை செங்குத்தாக நடுவில் வெளியே கொண்டு செல்லப்படுகிறது.
