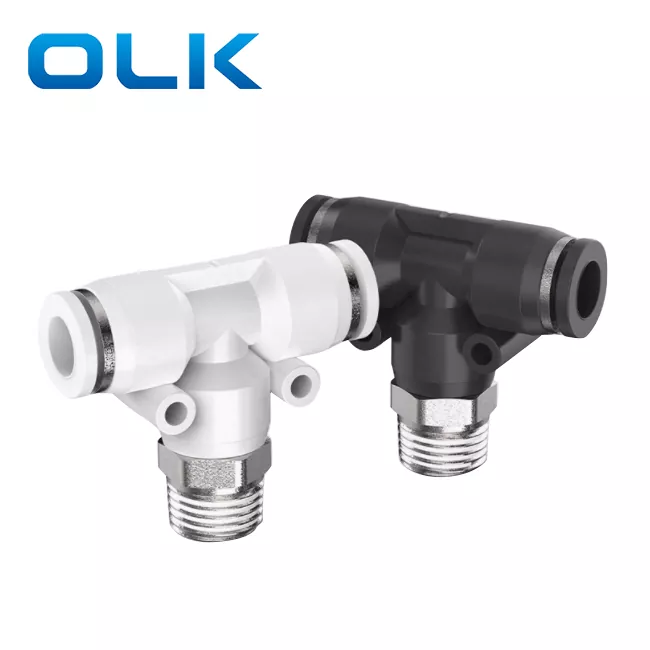

குழாய் பொருத்துதலில் பிபி கிளை டீ புஷ் என்பது ஒரு நியூமேடிக் அமைப்பில் இரண்டு குழாய்களை இணைக்கப் பயன்படும் நேரான யூனியன் புஷ்-இன் பொருத்தமாகும், இது மென்மையான காற்றோட்டம் மற்றும் நம்பகமான சீல் ஆகியவற்றை உறுதி செய்கிறது.
பிபி பொருத்துதல் முக்கிய அம்சங்கள்: விரைவான மற்றும் எளிதான நிறுவலுக்கான புஷ்-டு-இணைப்பு; நேராக இரட்டை-இறுதி குழாய் இணைப்பு
|
குறியீடு வரிசைப்படுத்துதல் |
|||
|
பிபி |
8 |
- |
01 |
|
மாதிரி |
குழாய் அளவு (மெட்ரிக்) |
|
நூல் வகை (55 ° நேரான குழாய் நூல்) |
|
பிபி தொடர் பொருத்துதல் |
4: 4 மிமீ |
|
01: ஜி 1/8 |
|
|
6: 6 மி.மீ. |
|
02: ஜி 1/4 |
|
|
8: 8 மி.மீ. |
|
03: ஜி 3/8 |
|
|
10: 10 மி.மீ. |
|
04: ஜி 1/2 |
|
|
12: 12 மி.மீ. |
|
|
|
|
14: 14 மி.மீ. |
|
|
|
|
16: 16 மி.மீ. |
|
|
|
திரவம் |
காற்று/நீர் (நிபந்தனை)/வெற்றிடம் |
|
இயக்க அழுத்தம் |
0-1.0MPA |
|
வெற்றிட அழுத்தம் |
-100KPA (10 டோர்) |
|
இயக்க வெப்பநிலை |
-10-60 |
|
பொருள் |
நைலான் (பிஏ), பாலியூரிதீன் (பி.யூ) |
|
அங்குல குழாய் பொருத்துதல் |
மெட்ரி குழாய் பொருத்துதல் |
φd |
R |
A |
B |
E |
எச் 2 |
φd |
|
பிபி 5/32-மீ 5 |
பிபி 4-எம் 5 |
4 |
எம் 5 |
4.5 |
25.4 |
18.6 |
10 |
/ |
|
பிபி 5/32-01 |
பிபி 4-01 |
4 |
ஆர் 1/8 |
7 |
25.4 |
18.6 |
10 |
/ |
|
பிபி 5/32-02 |
பிபி 4-02 |
4 |
ஆர் 1/4 |
9 |
27.8 |
18.6 |
14 |
/ |
|
பிபி 1/4-மீ 5 |
பிபி 6-எம் 5 |
6 |
எம் 5 |
4.5 |
26.8 |
20.8 |
12 |
3.5 |
|
பிபி 1/4-01 |
பிபி 6-01 |
6 |
ஆர் 1/8 |
6.5 |
37.6 |
20.8 |
12 |
3.5 |
|
பிபி 1/4-02 |
பிபி 6-02 |
6 |
ஆர் 1/4 |
9 |
30 |
20.8 |
14 |
3.5 |
|
பிபி 1/4-03 |
பிபி 6-03 |
6 |
ஆர் 3/8 |
10 |
30.6 |
20.8 |
17 |
3.5 |
|
பிபி 1/4-04 |
பிபி 6-04 |
6 |
R1/2 |
10 |
32.5 |
20.8 |
21 |
3.5 |
|
பிபி 5/16-01 |
பிபி 8-01 |
8 |
ஆர் 1/8 |
8 |
31.5 |
22.9 |
14 |
4.5 |
|
பிபி 5/16-02 |
பிபி 8-02 |
8 |
ஆர் 1/4 |
10 |
33 |
22.9 |
14 |
4.5 |
|
பிபி 5/16-03 |
பிபி 8-03 |
8 |
ஆர் 3/8 |
10 |
33.6 |
22.9 |
17 |
4.5 |
|
பிபி 5/16-04 |
பிபி 8-04 |
8 |
R1/2 |
11 |
35 |
22.9 |
21 |
4.5 |
|
பிபி 3/8-01 |
பிபி 10-01 |
10 |
ஆர் 1/8 |
8 |
37 |
27.8 |
17 |
4 |
|
பிபி 3/8-02 |
பிபி 10-02 |
10 |
ஆர் 1/4 |
10 |
38 |
27.8 |
17 |
4 |
|
பிபி 3/8-03 |
பிபி 10-03 |
10 |
ஆர் 3/8 |
10 |
38 |
27.8 |
17 |
4.5 |
|
பிபி 3/8-04 |
பிபி 10-04 |
10 |
R1/2 |
11 |
39 |
27.8 |
21 |
4.5 |
|
பிபி 1/2-01 |
பிபி 12-01 |
12 |
ஆர் 1/8 |
8 |
37.5 |
29.5 |
19 |
5 |
|
பிபி 1/2-02 |
பிபி 12-02 |
12 |
ஆர் 1/4 |
10 |
40 |
29.5 |
19 |
5 |
|
பிபி 1/2-03 |
பிபி 12-03 |
12 |
ஆர் 3/8 |
10 |
40 |
29.5 |
19 |
5 |
|
பிபி 1/2-04 |
பிபி 12-04 |
12 |
R1/2 |
11 |
41 |
29.5 |
21 |
5 |
|
|
பிபி 14-03 |
16 |
ஆர் 3/8 |
11 |
46.3 |
34.5 |
24 |
4 |
|
|
பிபி 14-04 |
16 |
R1/2 |
12 |
47.3 |
34.5 |
27 |
4 |
|

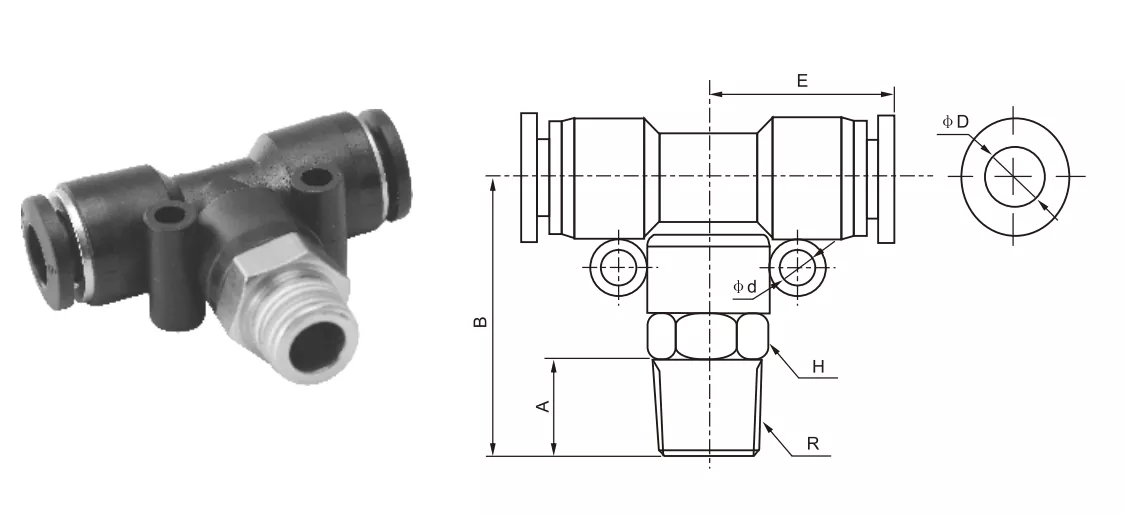

பெயர்/வகை |
இடைமுக அமைப்பு விளக்கம் |
|
ரன் டீ (பி.டி) |
பிரதான காற்றோட்டம் நேராக உள்ளது, மற்றும் கிளைகள் செங்குத்தாக வெளியேற்றப்படுகின்றன |
|
கிளை டீ (பிபி) |
இரண்டு இடைமுகங்கள் சரியான கோணங்களில் இணைக்கப்பட்டுள்ளன, ஒன்று "டி" கிளையில் |
|
சம டீ |
ஒரே அளவு கொண்ட மூன்று துறைமுகங்கள் |
