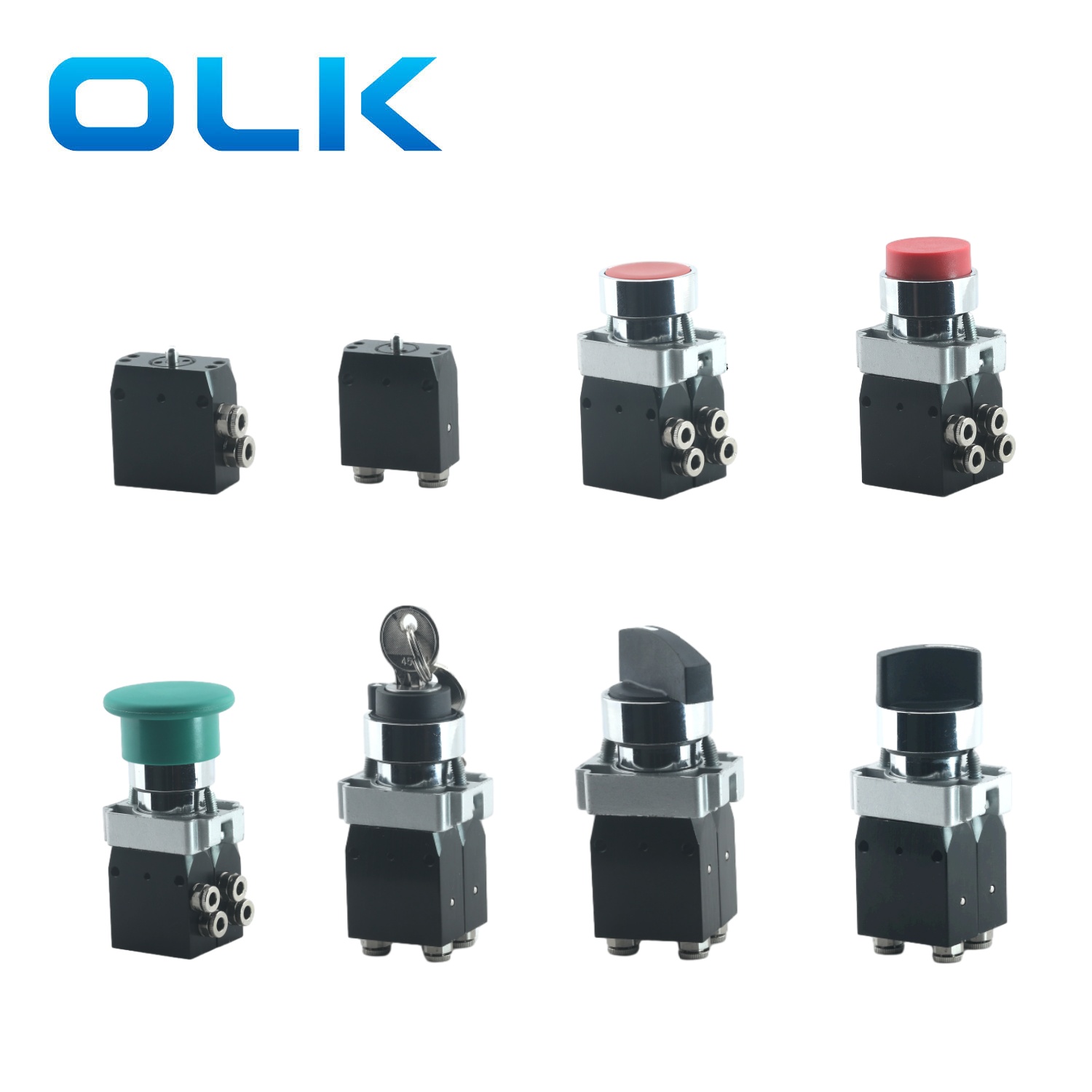

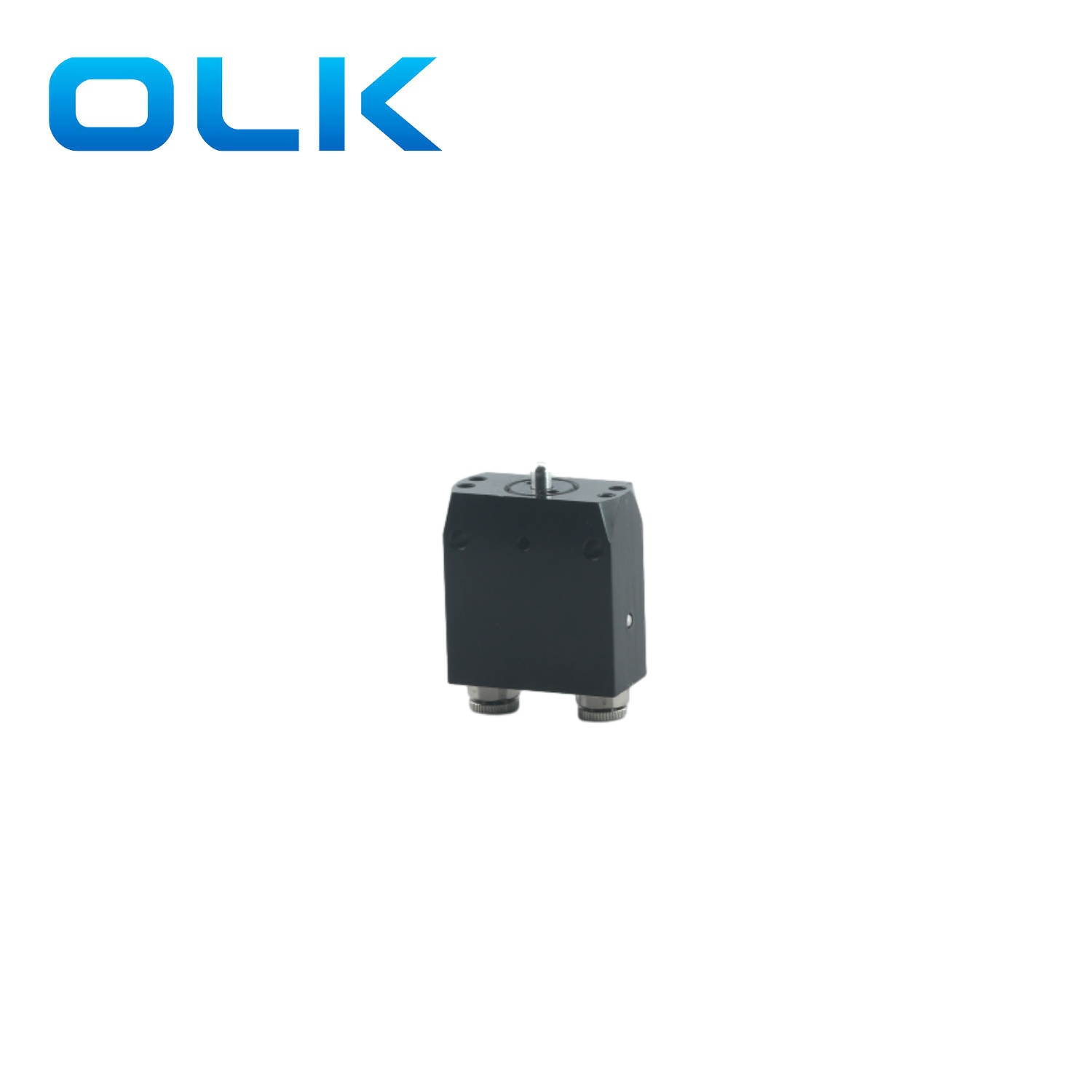

OULEIKAI (OLK) 104 தொடர் மைக்ரோ புஷ் பொத்தான் வால்வு என்பது ஒரு சிறிய 3/2 நியூமேடிக் மெக்கானிக்கல் வால்வு என்பது துல்லியம் மற்றும் செயல்திறனுக்காக வடிவமைக்கப்பட்டுள்ளது. ஒரு கதவு அல்லது சாளர திறப்பு மற்றும் மூடுவது போன்ற ஏதாவது நகர்கிறதா அல்லது ஒரு இயந்திரத்திற்குள் நகரும் பகுதிகளை உணர இது பெரும்பாலும் பயன்படுத்தப்படுகிறது. 3-வழி மற்றும் 2-வழி வால்வுகள் NO அல்லது NC பதிப்புகளில் கிடைக்கின்றன.
அதன் இலகுரக அலுமினிய அலாய் உடல் நேர்த்தியான, நவீன வடிவமைப்பைப் பராமரிக்கும் போது ஆயுள் உறுதி செய்கிறது.
3 வழி 104 தொடர் மைக்ரோ புஷ் பொத்தான் வால்வு இரண்டு உள்ளமைவுகளில் கிடைக்கிறது: பக்க போர்ட் மற்றும் கீழ் துறைமுகம், வெவ்வேறு பயன்பாடுகளுக்கு ஏற்ப நெகிழ்வான நிறுவல் விருப்பங்களை வழங்குகிறது.
கூடுதல் வசதிக்காக, உள்ளமைக்கப்பட்ட புஷ்-டு-இணைப்பு பொருத்துதல்கள் விரைவான மற்றும் தொந்தரவு இல்லாத குழாய் இணைப்புகளை அனுமதிக்கின்றன, கூடுதல் அடாப்டர்கள் அல்லது பொருத்துதல்களின் தேவையை நீக்குகின்றன. 104 தொடர் இயந்திர வால்வுடன் தடையற்ற மற்றும் திறமையான நியூமேடிக் கரைசலை அனுபவிக்கவும்!

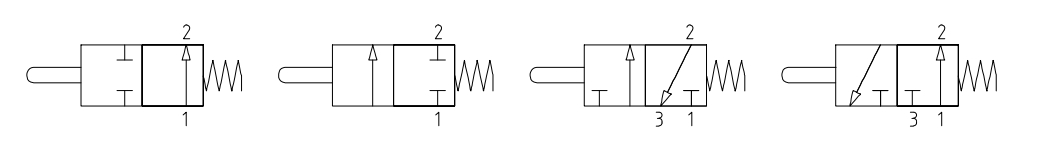

தொடர் M104 சின்னம்:
|
குறியீடு வரிசைப்படுத்துதல் |
||||||||||
|
எம் 104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
மாதிரி: |
துறைமுகங்களின் எண்ணிக்கை |
ஆக்சுவேட்டர் வகை |
பொத்தான் நிறம் |
போர்ட் வகை |
செயல்பாடு |
|||||
|
104 தொடர் மைக்ரோ வால்வு |
22: 2 நிலை 2 வழி |
வெற்று: அடிப்படை வகை |
1: சிவப்பு |
எல்: சைட் போர்ட் |
ஆண்டு |
|||||
|
32: 2 நிலை 3 வழி |
623: பிளாட் பொத்தான் வகை |
2: கருப்பு |
பி: கீழ் துறைமுகம் |
சி: என்.சி. |
||||||
|
623: குவிந்த பொத்தானை வகை |
3: பச்சை |
|||||||||
|
625: காளான் பொத்தான் வகை |
4: மஞ்சள் |
|||||||||
|
627: நீண்ட கை சுவிட்சுகள் |
||||||||||
|
628: விசை சுவிட்சுகள் வகை |
||||||||||
|
630: குறுகிய கை சுவிட்சுகள் |
||||||||||
| குறியீடு வரிசைப்படுத்துதல் | ||||||||
| எம் 104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| மாதிரி: | துறைமுகங்களின் எண்ணிக்கை | ஆக்சுவேட்டர் வகை | பொத்தான் நிறம் | போர்ட் வகை | ||||
| 104 தொடர் மைக்ரோ வால்வு | 52: 2 நிலை 5 வழி | வெற்று: அடிப்படை வகை | 1: சிவப்பு | எல்: சைட் போர்ட் | ||||
| 622: பிளாட் பொத்தான் வகை | 2: கருப்பு | பி: கீழ் துறைமுகம் | ||||||
| 623: குவிந்த பொத்தானை வகை | 3: பச்சை | |||||||
| 625: காளான் பொத்தான் வகை | 4: மஞ்சள் | |||||||
| 627: நீண்ட கை சுவிட்சுகள் | ||||||||
| 628: விசை சுவிட்சுகள் வகை | ||||||||
| 630: குறுகிய கை சுவிட்சுகள் | ||||||||
| குறியீடு வரிசைப்படுத்துதல் | ||||||||||
| எம் 104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| மாதிரி: | துறைமுகங்களின் எண்ணிக்கை | தட்டச்சு செய்க | ஆக்சுவேட்டர் வகை | போர்ட் வகை | ||||||
| 104 தொடர் மைக்ரோ வால்வு | 53: 3 நிலை 5 வழி | 32: வெளியேற்ற மையம் | 627: நீண்ட கை சுவிட்சுகள் | 0: மூன்று-நிலை தற்காலிக | எல்: சைட் போர்ட் | |||||
| 33: அழுத்தம் மையம் | 628: விசை சுவிட்சுகள் வகை | 1: மூன்று-நிலை பராமரிக்கப்படும் சுவிட்ச் | பி: கீழ் துறைமுகம் | |||||||
| 630: குறுகிய கை சுவிட்சுகள் | ||||||||||
தொடர் 104 மைக்ரோ புஷ் பொத்தான் வால்வு பொது அளவுருக்கள்
|
வேலை செய்யும் ஊடகம் |
காற்று (40μm க்கு மேல் வடிகட்டி மூலம் வடிகட்டப்படுகிறது) |
|
செயல்பாடு |
இல்லை, என்.சி. |
|
பயனுள்ள சுழற்சி |
.2.5 |
|
இணைப்பு |
இணைப்பியில் 4 மிமீ புஷ் |
|
துறைமுக விட்டம் |
ஜி 1/8 |
|
நிலைகளின் எண்ணிக்கை |
2/2 வழி அல்லது 3/2 வழி |
|
நிலையான ஓட்ட விகிதம் என்.எல்/நிமிடம் |
90nl/min |
|
அதிகபட்ச வேலை அழுத்தம் |
10 பட்டி |
|
வேலை வெப்பநிலை ° C. |
‘-5∼70 |
|
உடல் பொருள் |
அலுமினிய அலாய் |
|
M104 வால்வு - பொத்தான் வகைகளுக்கான சுருக்கம் சுருக்கம் |
||
|

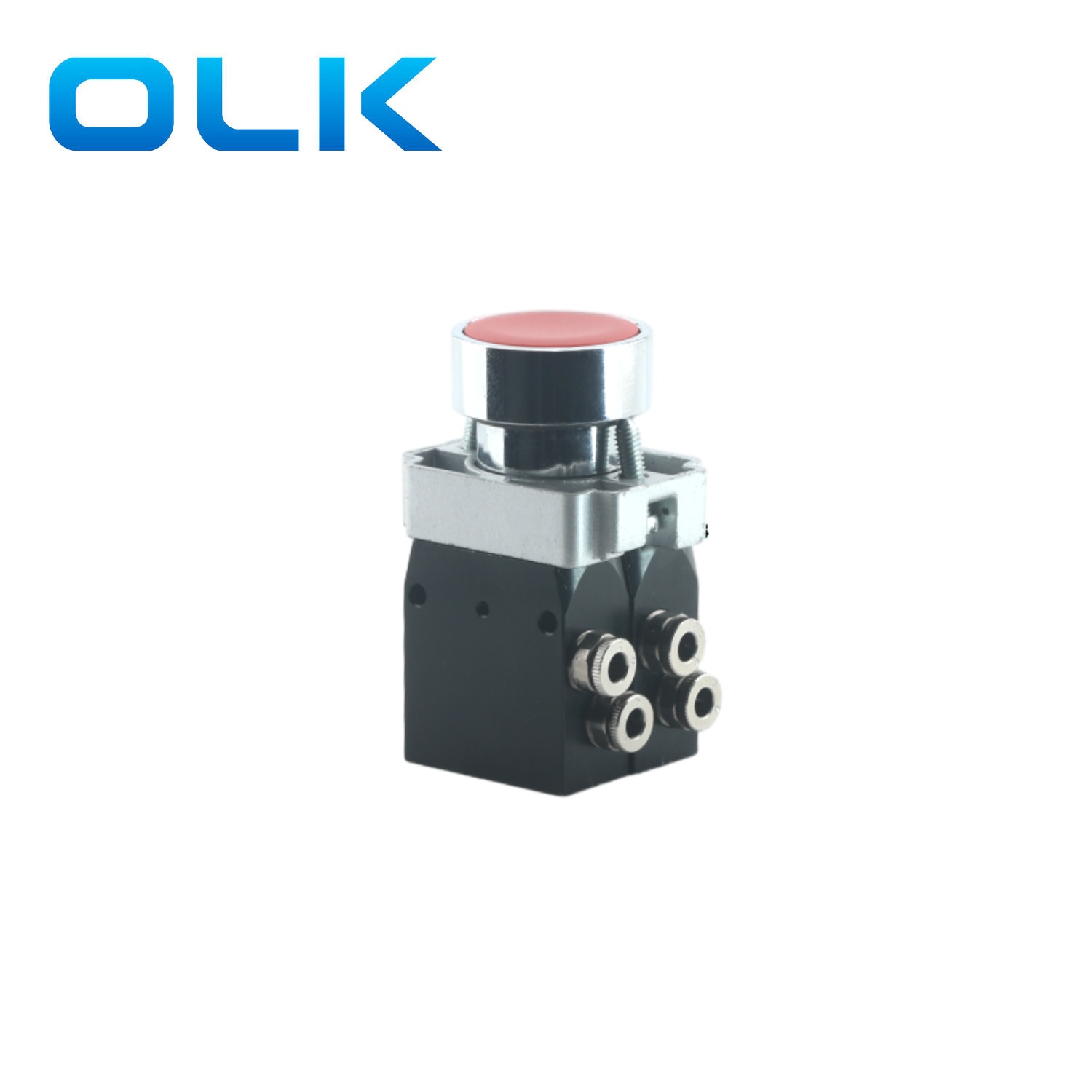

622: பிளாட் பொத்தான் வகை |
எம் 104. 622. 1 |
1: சிவப்பு |
|
எம் 104. 622. 2 |
2: கருப்பு |
|
|
எம் 104. 622. 3 |
3: பச்சை |
|
|
எம் 104. 622. 4 |
4. மஞ்சள் |
|
|

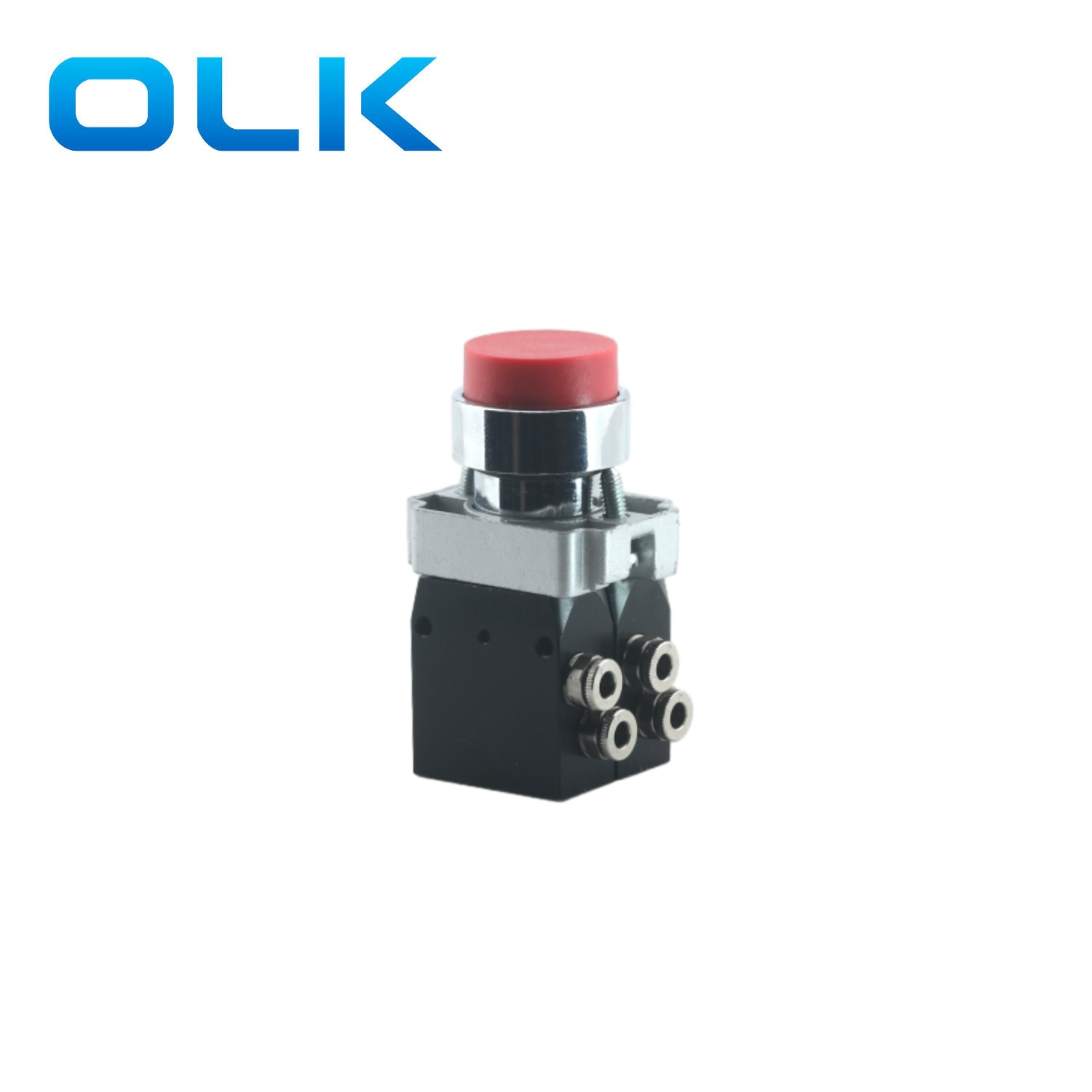

623: குவிந்த பொத்தானை வகை |
எம் 104. 623. 1 |
1: சிவப்பு |
|
எம் 104. 623. 2 |
2: கருப்பு |
|
|
எம் 104. 623. 3 |
3: பச்சை |
|
|
எம் 104. 623. 4 |
4. மஞ்சள் |
|
|

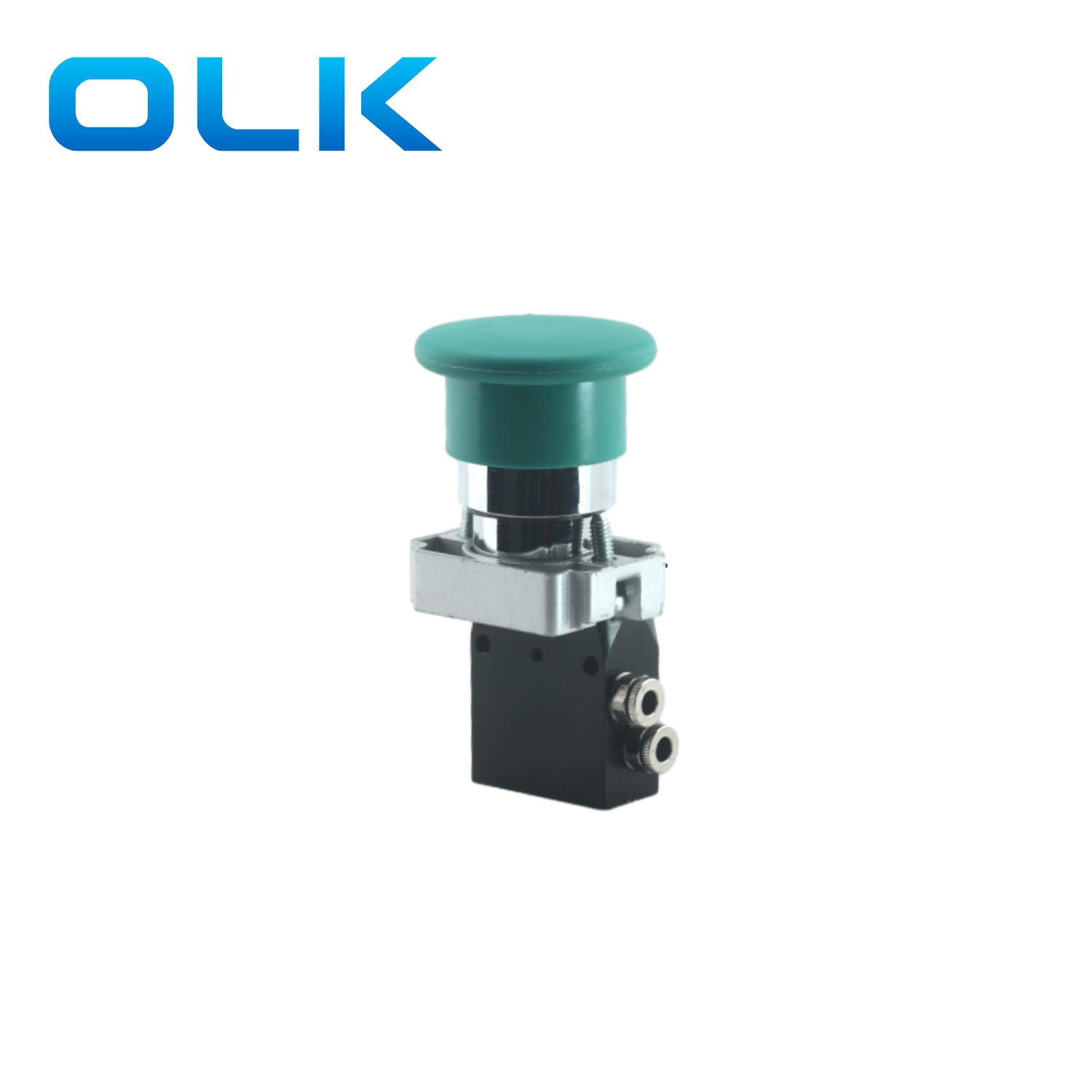

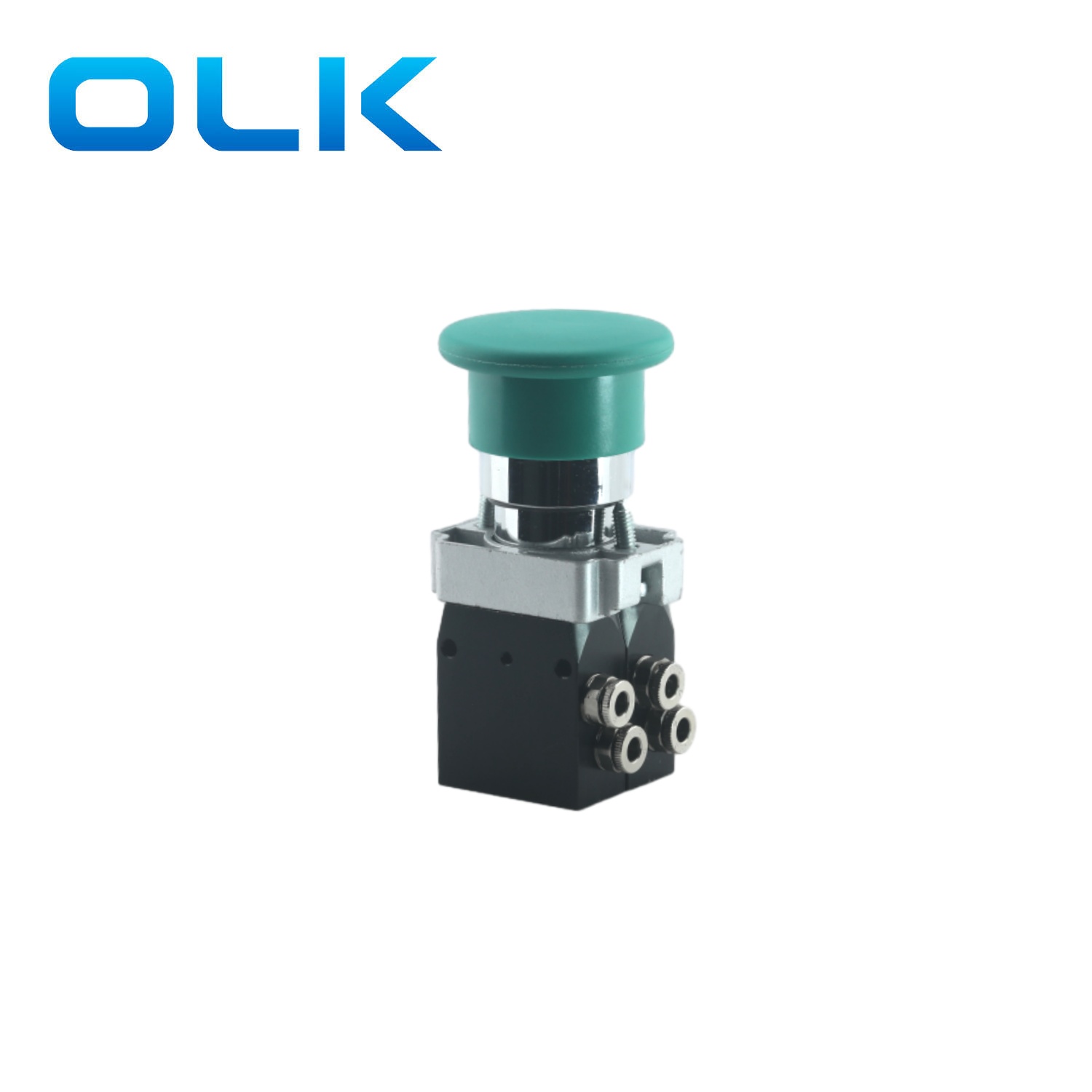

625: காளான் பொத்தான் வகை |
எம் 104. 625 |
|
|
627: நீண்ட கை சுவிட்சுகள் |
எம் 104. 627 |
இரண்டு-நிலை பராமரிக்கப்படும் சுவிட்ச் |
|
எம் 104. 627.0 |
0: மூன்று-நிலை தற்காலிக |
|
|
எம் 104. 627.1 |
1: மூன்று-நிலை பராமரிக்கப்படும் சுவிட்ச் |
|
|

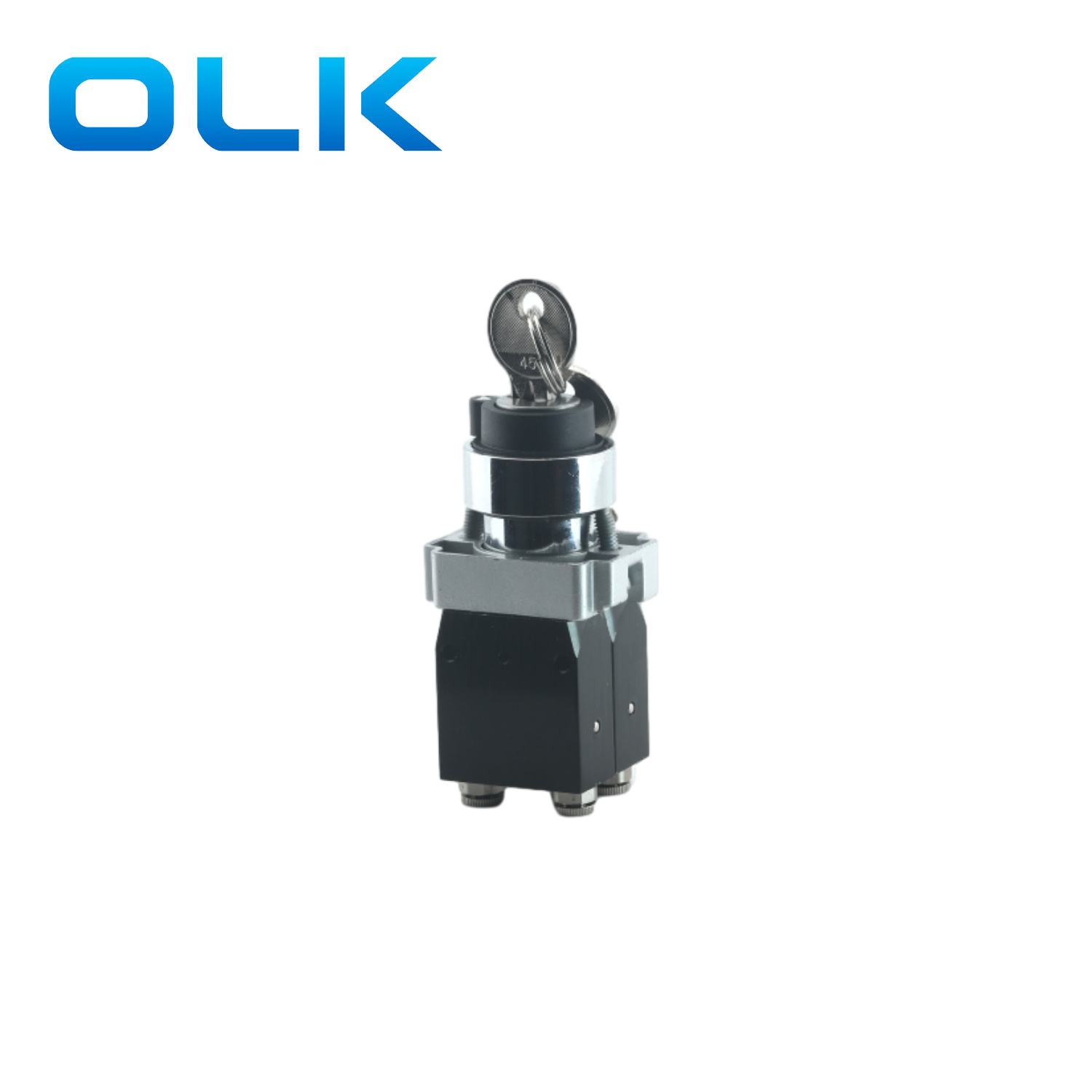

628: விசை சுவிட்சுகள் வகை |
M104.628 |
இரண்டு-நிலை பராமரிக்கப்படும் சுவிட்ச் |
|
M104.628.0 |
0: மூன்று-நிலை தற்காலிக |
|
|
M104.628.1 |
1: மூன்று-நிலை பராமரிக்கப்படும் சுவிட்ச் |
|
|

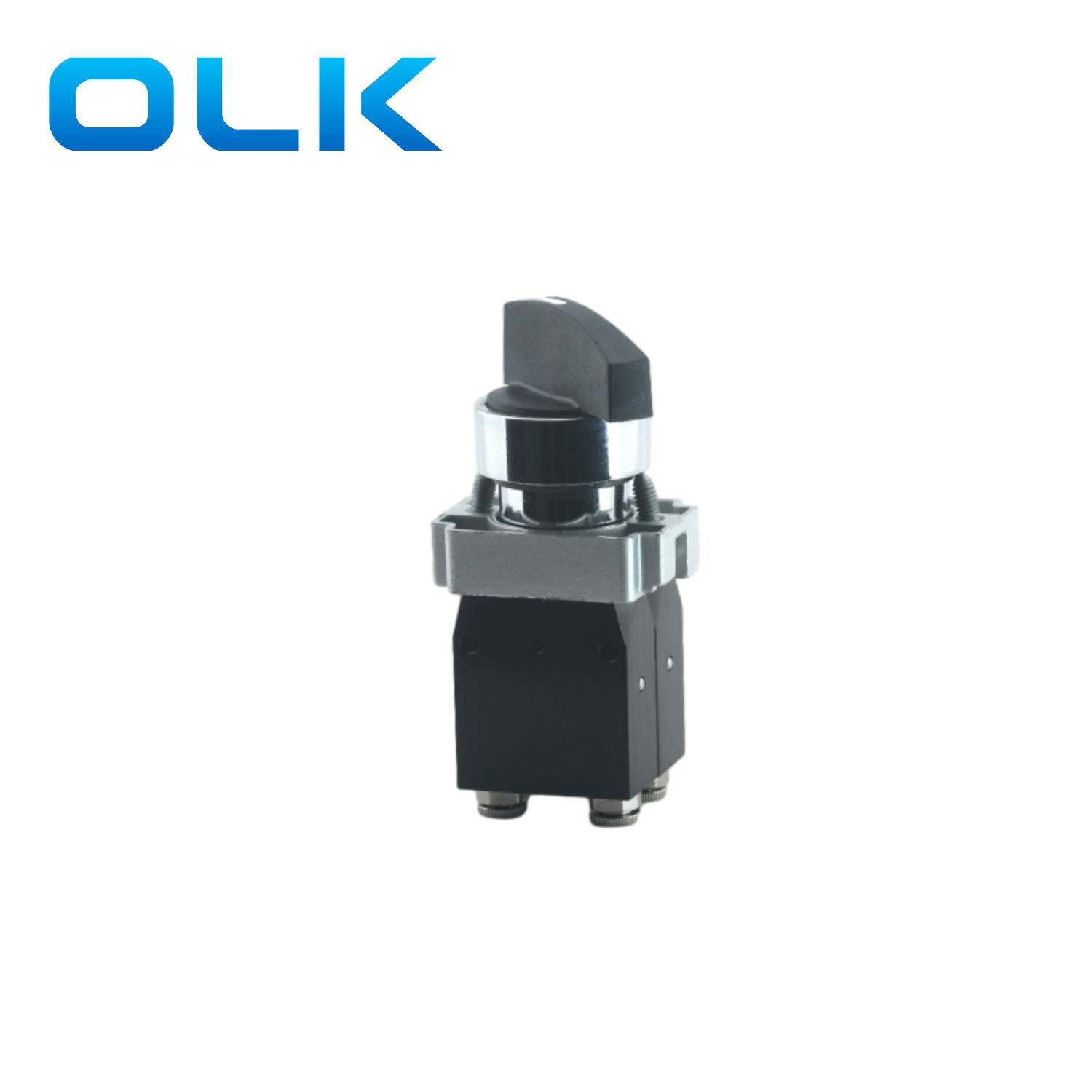

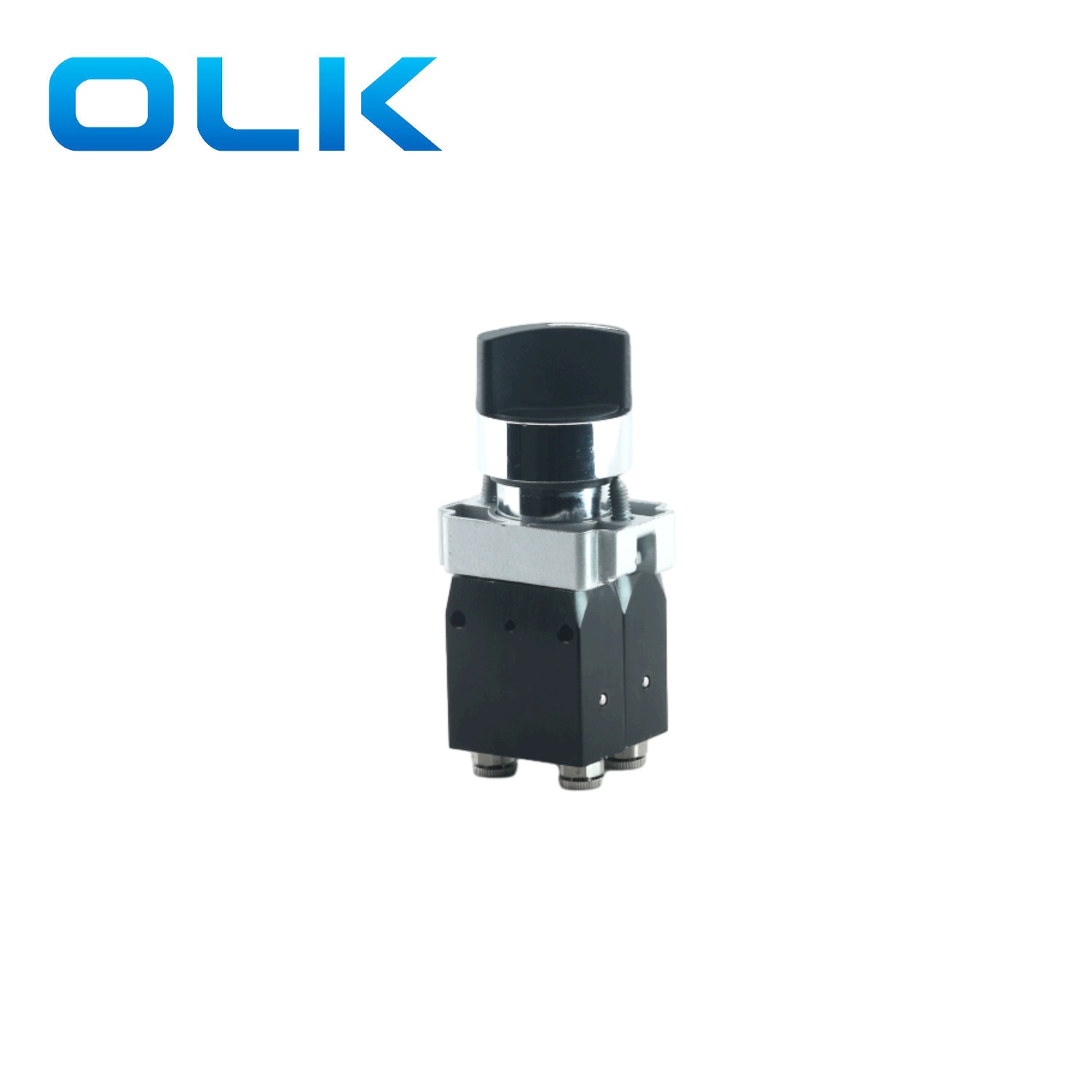

630: குறுகிய கை சுவிட்சுகள் |
M104.630 |
இரண்டு-நிலை பராமரிக்கப்படும் சுவிட்ச் |
|
M104.630.0 |
0: மூன்று-நிலை தற்காலிக |
|
|
M104.630.1 |
1: மூன்று-நிலை பராமரிக்கப்படும் சுவிட்ச் |
|
|

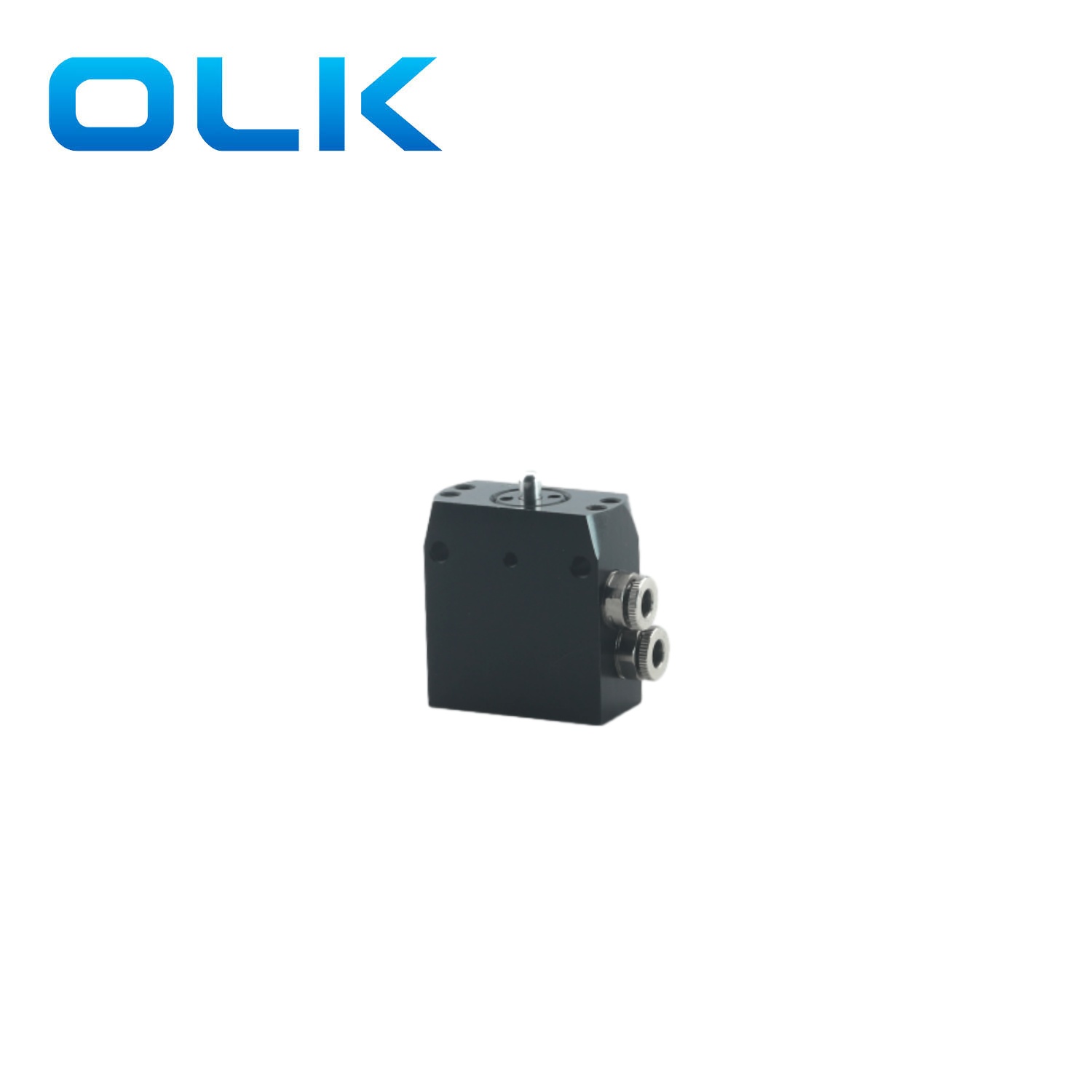

பெருகிவரும் குழு |
M104.00 |
|
