OLK நியூமேடிக் நிறுவனத்தால் தயாரிக்கப்படும் AIRTAC TYPE M5 தொடர் 5/2 வழி இயந்திர பொத்தான் வால்வு. M5 இயந்திர வால்வு ஒரு நெகிழ் நெடுவரிசை அமைப்பாகும். வால்வு பாடியில் அமைந்துள்ள exhuaust ports. M5 பட்டன் வால்வு சத்தம் மற்றும் மாசுபாட்டைக் குறைக்க மஃப்லரை நிறுவுவது மிகவும் எளிதாக இருக்கும். .M5 தொடர் மெக்கானிக்கல் பட்டன் கட்டுப்பாட்டு வால்வு 5 வழி, M5-210 G1/8 மற்றும் G1/4 இடைமுக நூல்களை வழங்குகிறது.
சின்னம்:
ஆர்டர் குறியீடு
M5
பி.எம்
210
06
R
பொத்தான் வகை
குறியீடு
துறைமுக அளவு
பொத்தான் நிறம்
M5:M வகை
பி:அடிப்படை வகை (M5B)
110:110 தொடர் ஒற்றைக் கட்டுப்பாடு
100:06:ஜி/18
பிஎல்:சிவப்பு
சி: நீண்ட கைப்பிடி வகை (M5C)
210:210 தொடர் ஒற்றைக் கட்டுப்பாடு
200:06:G1/8
PP/PF/PM/HS:சிவப்பு, பச்சை, கருப்பு
D:குறுகிய கைப்பிடி வகை (M5D)
200:08G1/4
ஆர்:ரோலர் லீவர் வகை (M5R)
எல்:ஒரே திசை ரோலர் லீவர் வகை (M5L)
ஒய்:ராக்கர் ஆர்ம் வகை (M5Y)
PM:காளான் தலை பட்டன் வகை (M5PM)
பிபி:ரைஸ்டு ஹெட் பட்டன் வகை (எம்5பிபி)
PF:பிளாட் ஹெட் பட்டன் வகை (M5PF)
PL:எமர்ஜென்சி ஸ்டாப் இம்பாக்ட் பட்டன் வகை (M5PL)
HS:செலக்டர் வகை (M5HS)

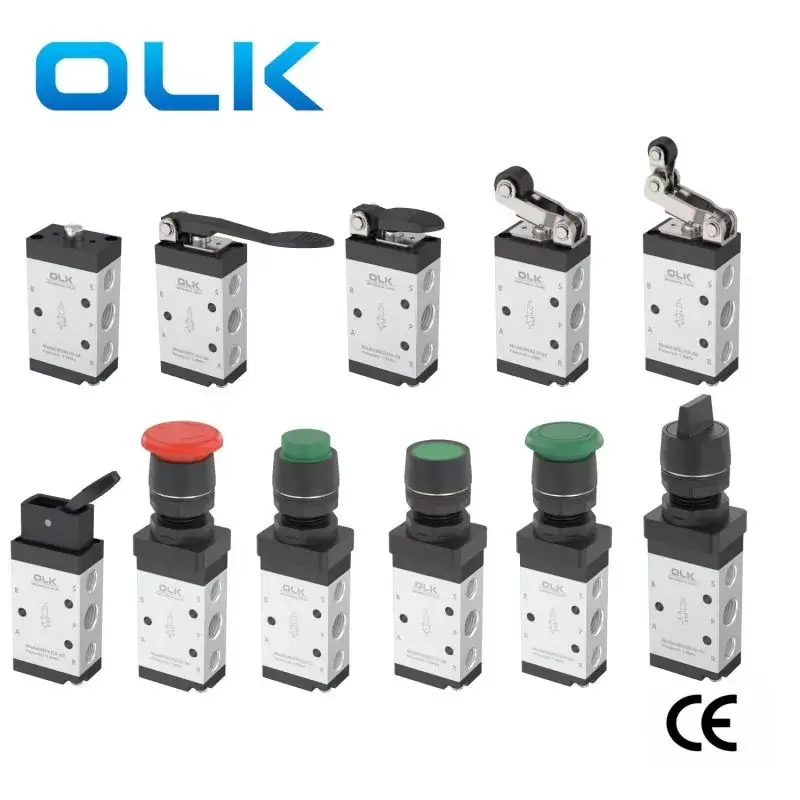

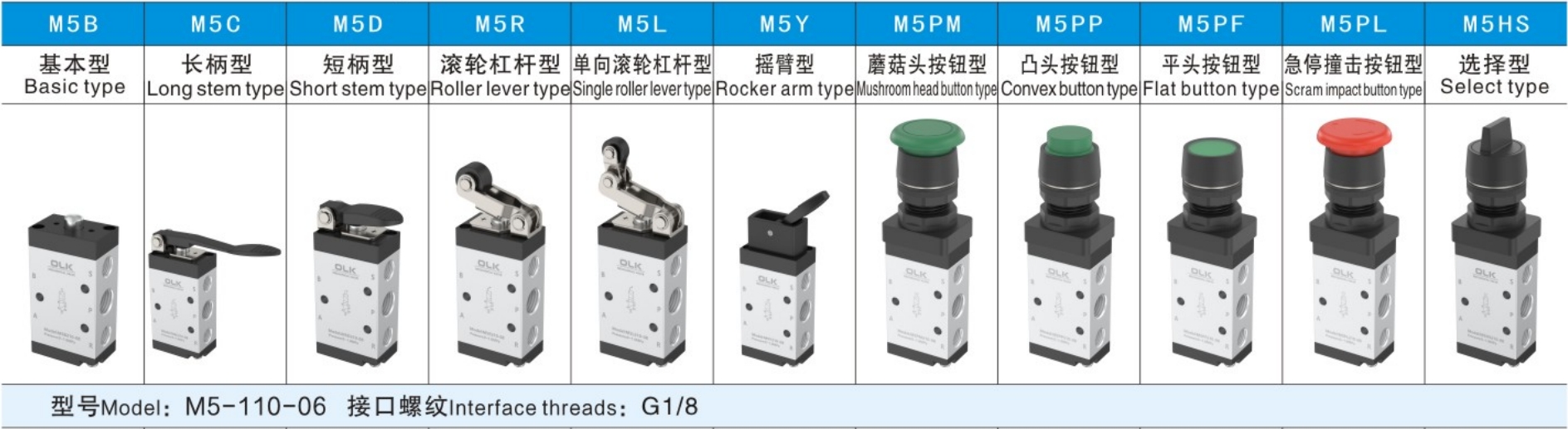

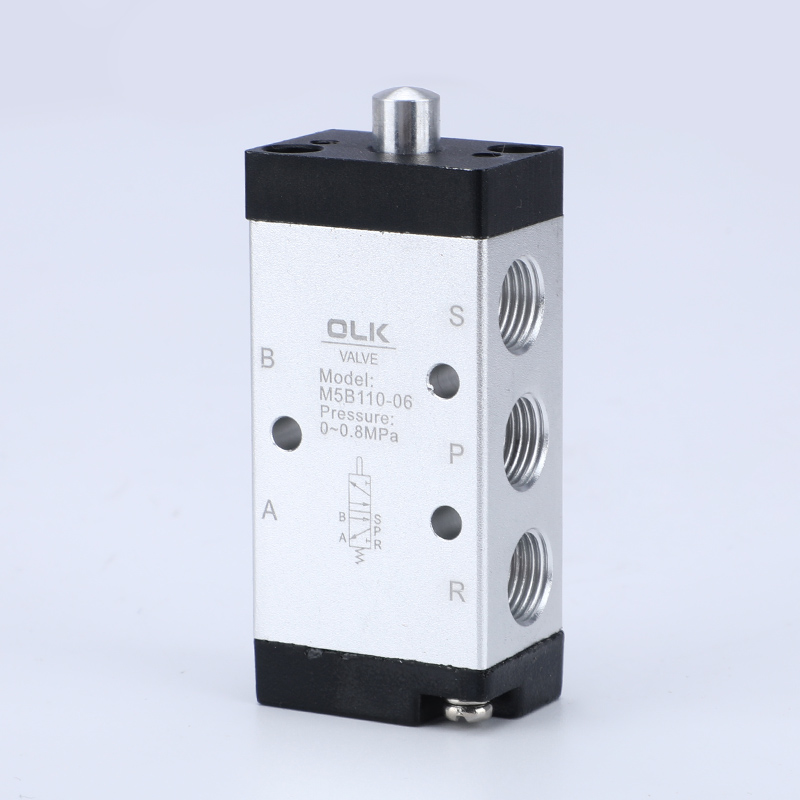

- அடிப்படை வகை (M5B)

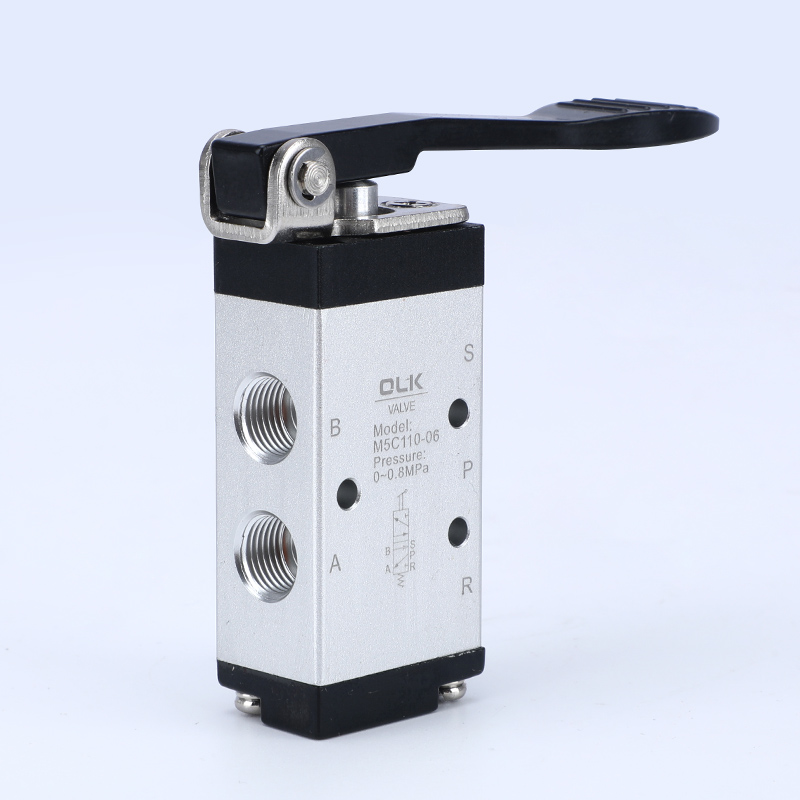

- நீண்ட கைப்பிடி வகை (M5C)
- குறுகிய கைப்பிடி வகை (M5D)
- ரோலர் லீவர் வகை (M5R)

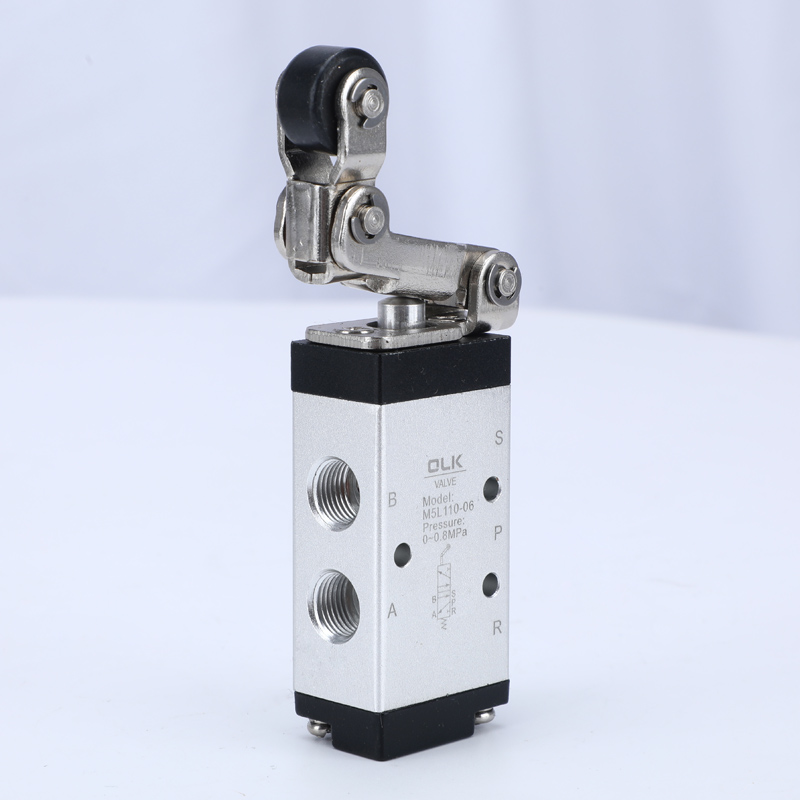

ஒரு திசை ரோலர் லீவர் வகை (M5L)

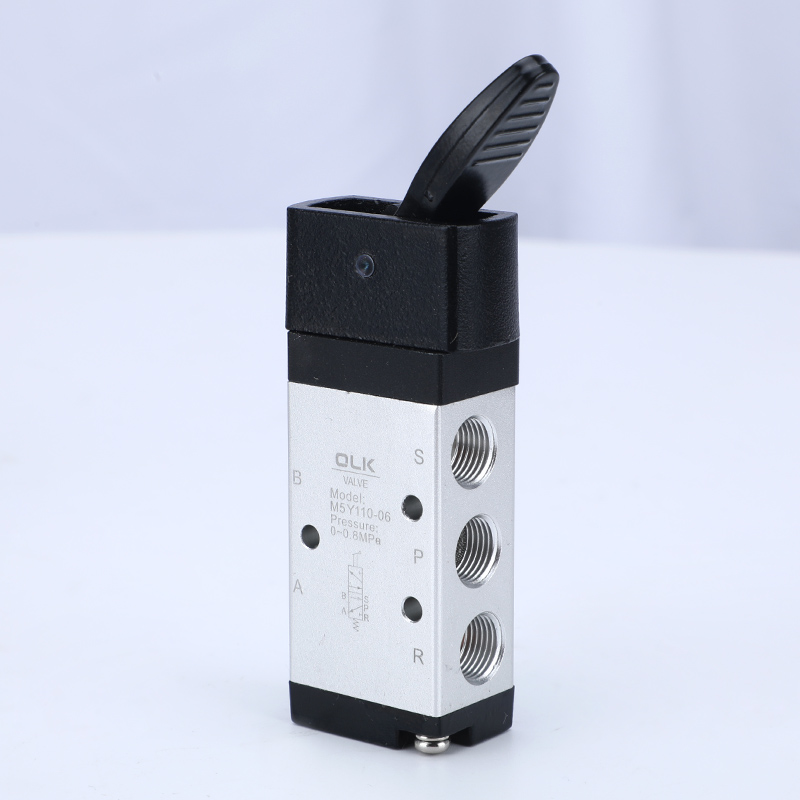

- ராக்கர் ஆர்ம் வகை (M5Y)

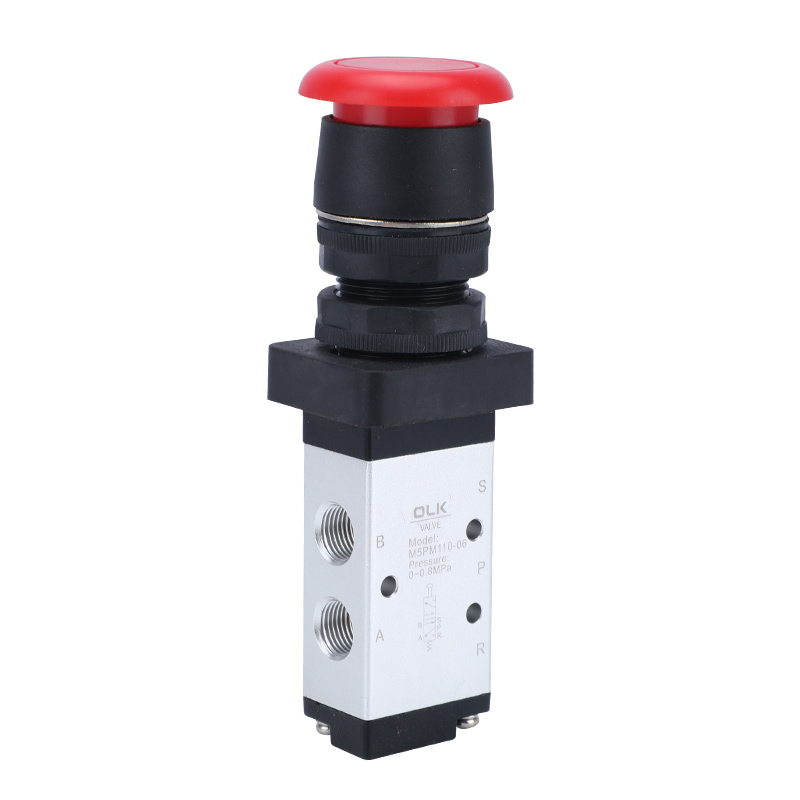

- காளான் தலை பட்டன் வகை (M5PM)

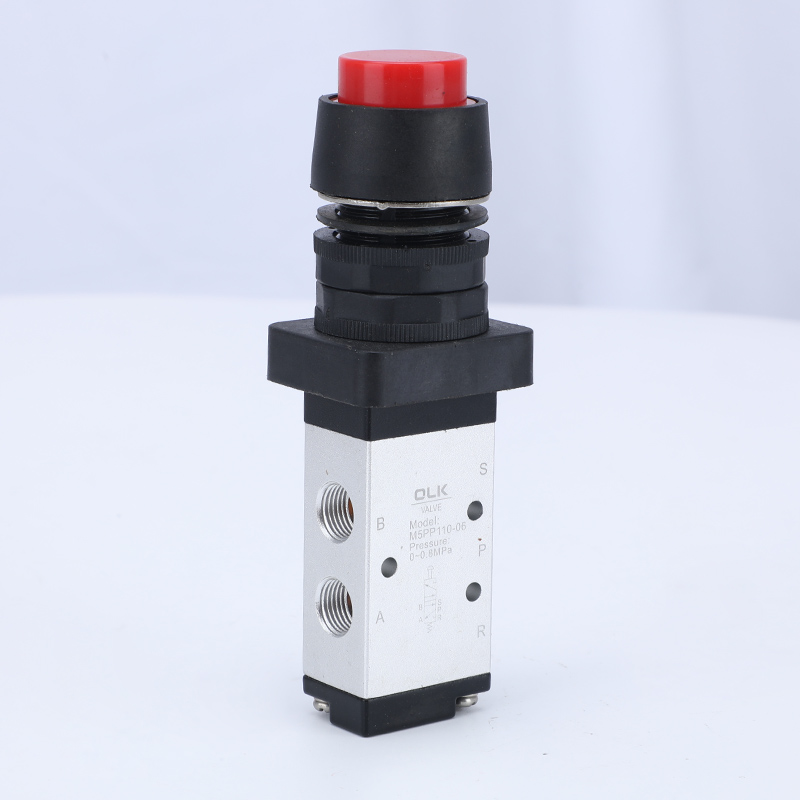

- உயர்த்தப்பட்ட தலை பட்டன் வகை (M5PP)

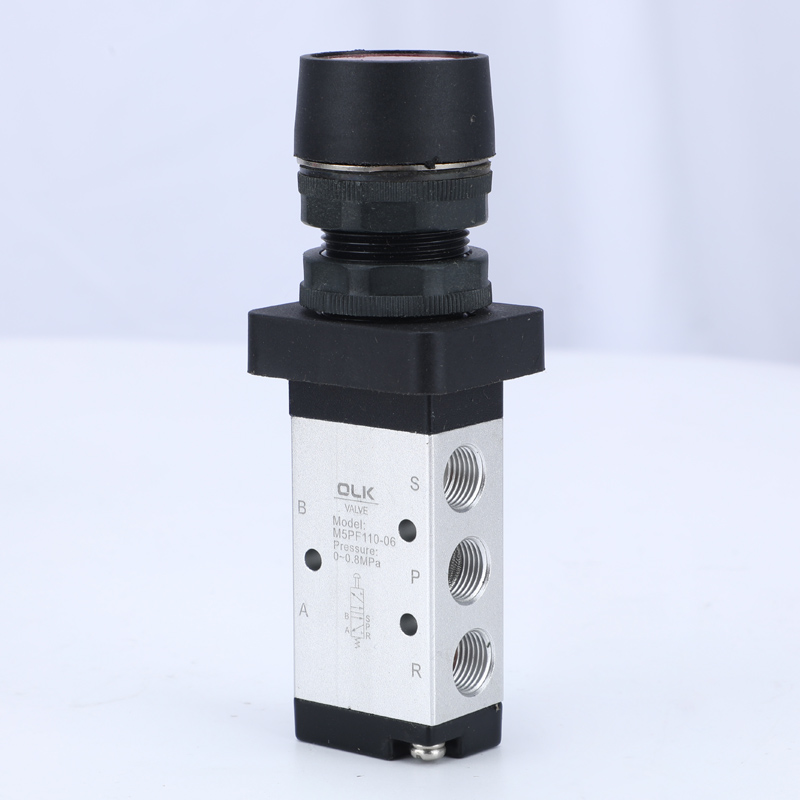

- பிளாட் ஹெட் பட்டன் வகை (M5PF)
- எமர்ஜென்சி ஸ்டாப் இம்பாக்ட் பட்டன் வகை (M5PL)

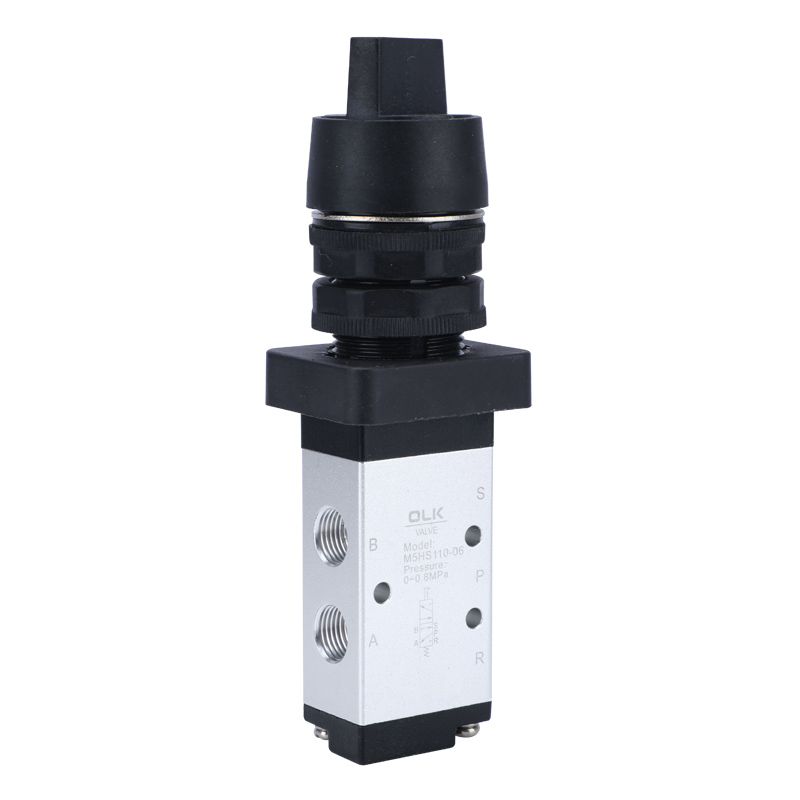

- தேர்வி வகை (M5HS)
PM, PP மற்றும் PF வகைகளுக்கு, தேர்வு செய்ய மூன்று பட்டன் வண்ணங்கள் உள்ளன: சிவப்பு, பச்சை மற்றும் கருப்பு.
1. எக்ஸாஸ்ட் போர்ட்கள் உடலில் அமைந்துள்ளன, சத்தம் மற்றும் மாசுபாட்டைக் குறைக்க சைலன்சர்களை நிறுவுவதை எளிதாக்குகிறது.
2. M5B, M5R, M5L தொடர்களுக்கு மாறுவதற்கு வெளிப்புற சக்திகள் தேவைப்படுகின்றன, வெளிப்புற வழிமுறைகளால் வழங்கப்படுகிறது, நிலை கண்டறிதல் அல்லது பக்கவாதம் சுவிட்சுகளுக்கு ஏற்றது.
3. M5C,M5D, M5Y,M5PF,M5PM,M5PP,M5PL,M5HS தொடர்கள் வெவ்வேறு நிலைமைகளின் கீழ் வசதிக்காக பல்வேறு கட்டமைப்பு கட்டுப்பாட்டு தலைகளுடன் கைமுறையாக இயக்கப்படுகின்றன.

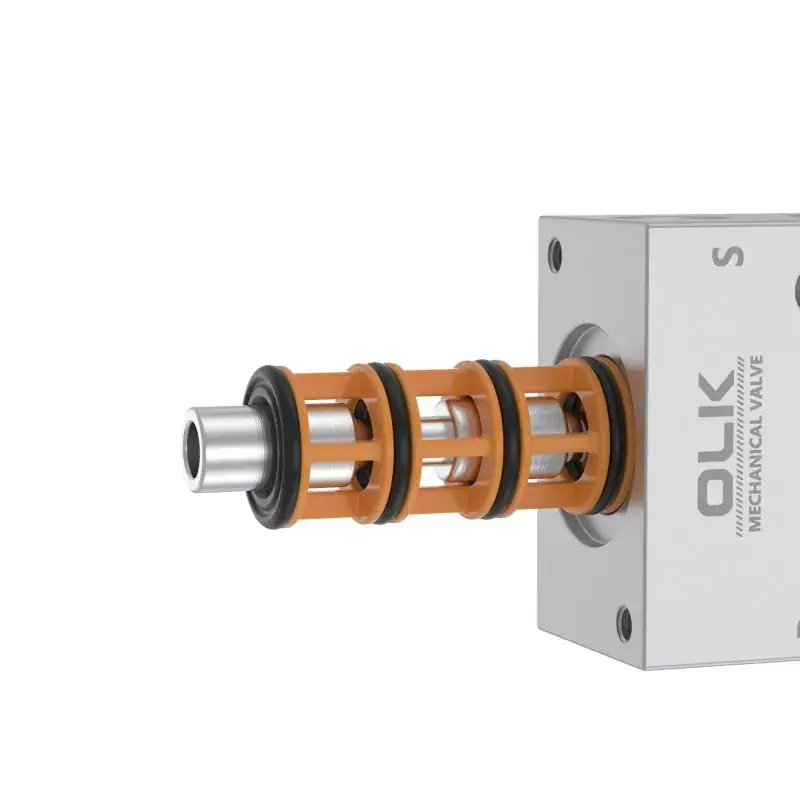

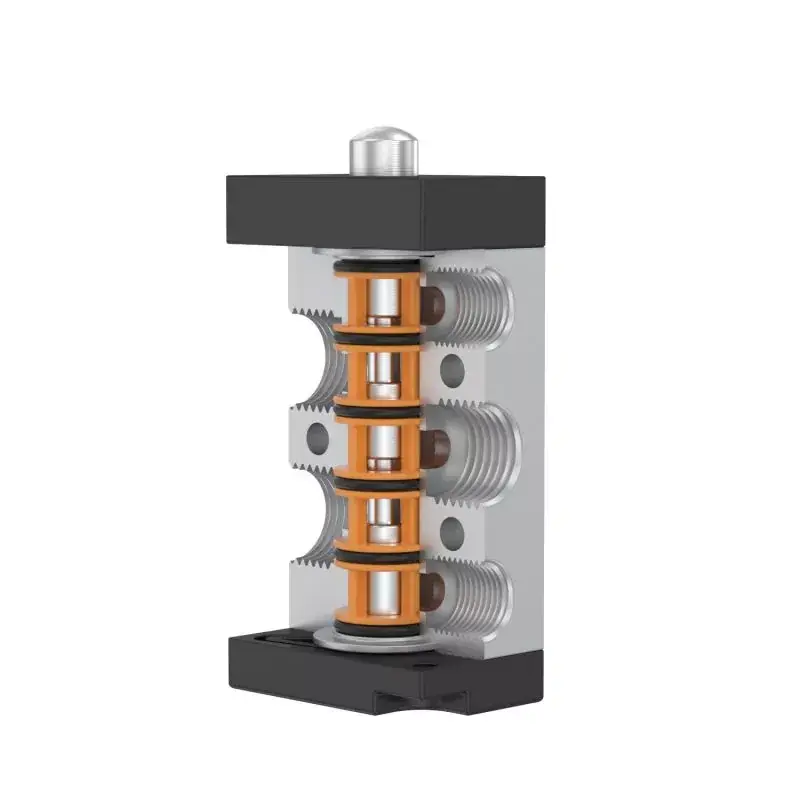

4. நெகிழ் நெடுவரிசை அமைப்பு, வேலை அழுத்தத்தால் பாதிக்கப்படாத கட்டுப்பாட்டு சக்தி (அதாவது, பின் அழுத்த விளைவு இல்லை), நல்ல சீல் செய்வதற்கான உள் வளைய முத்திரை, நெகிழ்வான மாறுதல்.
5. எண்ணெய் லூப்ரிகேஷன் தேவையில்லை.
6. எளிதான பயன்பாட்டிற்காக பல நிலை நிறுவல்கள்.
7. M5C, M5D, M5Y, M5R, M5L தொடர் கட்டுப்பாட்டு தலைகள் உலோகத்தால் ஆனவை, நீண்ட ஆயுள் மற்றும் அதிக நம்பகத்தன்மை மற்றும் நிலைத்தன்மையை உறுதி செய்கின்றன.
|
வேலை செய்யும் ஊடகம் |
காற்று (40μm க்கும் அதிகமான வடிகட்டி மூலம் வடிகட்டப்பட்டது) |
|
செயல் |
வெளிப்புற நேரடி நடிப்பு |
|
துறைமுக விட்டம் |
05:M5,06:G1/8,08:G1/4 |
|
பதவிகளின் எண்ணிக்கை |
2 நிலை 5 வழி |
|
உயவு |
தேவையற்ற |
|
வேலை அழுத்த வரம்பு MPa(psi) |
0∼1.0(~145) |
|
உத்தரவாத அழுத்தம் எதிர்ப்பு |
1.5MPa (215psi) |
|
வேலை வெப்பநிலை ° சி |
-20∼70 |
|
குறுக்கு வெட்டு பகுதி mm² (CV மதிப்பு) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
உடல் பொருள் |
அலுமினிய கலவை |
தற்காப்பு நடவடிக்கைகள்
1) கட்டுப்பாட்டு பகுதி பொறியியல் பிளாஸ்டிக்கால் ஆனது, மேலும் கைமுறை செயல்பாடு மட்டுமே அனுமதிக்கப்படுகிறது. வால்வை மாற்ற உலோக தாக்கத்தை பயன்படுத்த வேண்டாம்.
2) M5B, M5C, M5D, M5PM, M5PF மற்றும் M5PP தொடர்கள் தானாக மீட்டமைக்கப்படும். M5Y, M5HS மற்றும் M5PL கையேடு வால்வுகள் கைமுறையாக மீட்டமைக்கப்படுகின்றன. புதையல் நிலைக்கு M5PL ஐ அழுத்திய பிறகு, மீட்டமைக்க ரோட்டரி குமிழியை சுழற்ற வேண்டும்.
3) ரிவர்சிங் ஸ்ட்ரோக்கில் கவனம் செலுத்துங்கள். எந்தவொரு வெளிப்புற விசையும் வால்வை தலைகீழாக மாற்றும் போது, அடிப்படை தலைகீழ் பக்கவாதம் கட்டுப்பாட்டு ஸ்ட்ரோக் அட்டவணையில் குறிப்பிடப்பட்டுள்ள தலைகீழ் பக்கவாதத்தின் வரம்பைத் தாண்டக்கூடாது, இல்லையெனில் அது வால்வு உடலுக்கு சேதத்தை ஏற்படுத்தும்.
4) M5L ஒரு வழி ரோலர் வால்வு ஒரு திசையில் மட்டுமே மாற முடியும் (வலமிருந்து இடமாக தாக்கும்). மற்ற திசையில் தவறான தாக்கம் (இடமிருந்து வலமாக வளைந்துள்ளது).
5) கண்ட்ரோல் ஹெட் கலவையை தனித்தனியாக ஆர்டர் செய்யலாம்.
