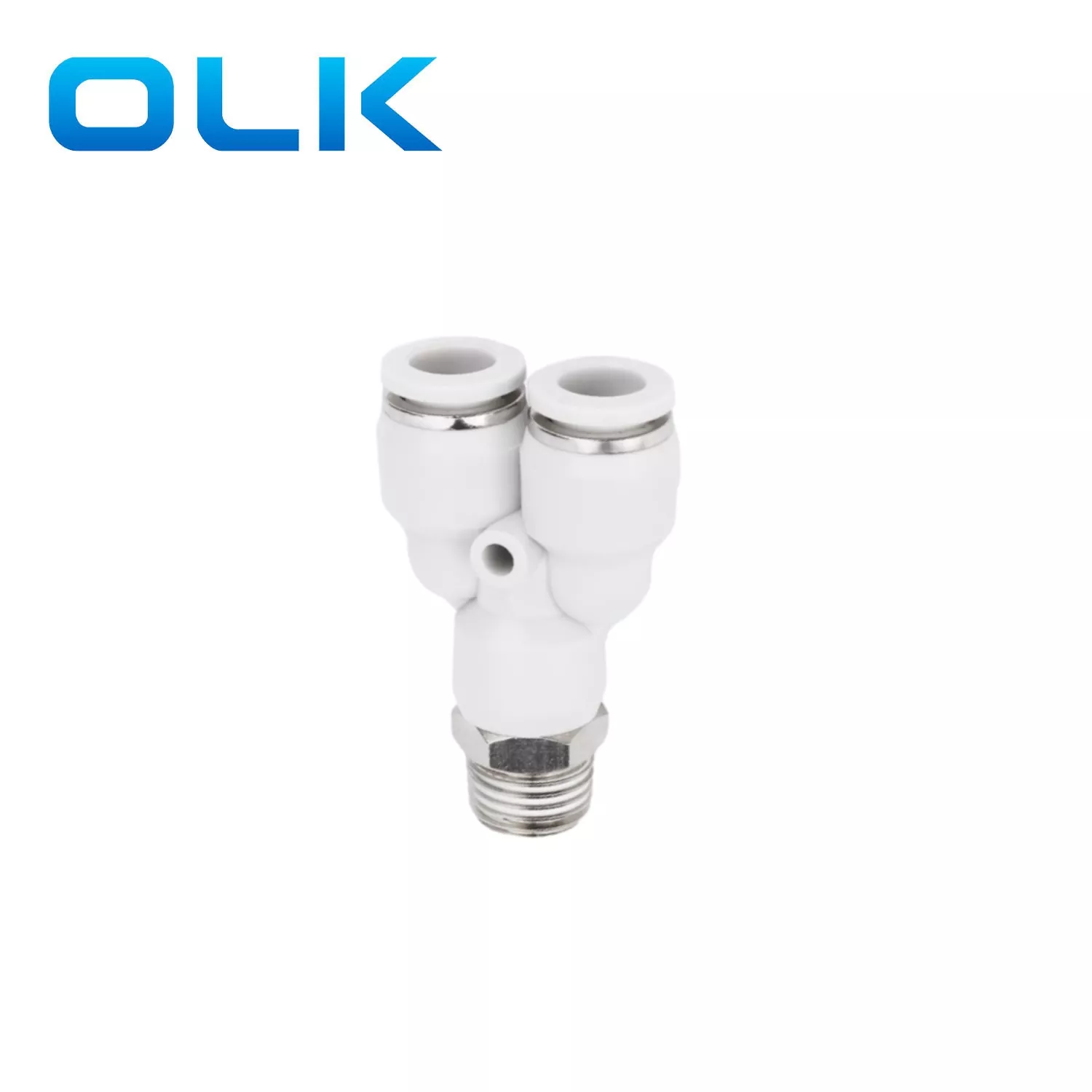

Px y வகை புஷ்-இன் குழாய் பொருத்துதல் என்பது புஷ்-டு-இணைப்பு வடிவமைப்பு. ஈஸி நிறுவல். ஒட்டுமொத்த தோற்றம் Y- வடிவமானது, மென்மையான ஓட்ட திசையுடன் காற்று ஓட்டத்திற்கு மிகவும் பொருத்தமானது. முக்கிய காற்று பாதை வழி நேரடியாக இணைக்கப்பட்டுள்ளது. நியூமேடிக் அமைப்புகளில் வாயு பிரிப்பு அல்லது துணைக் குழாய்களுக்கு பொதுவாகப் பயன்படுத்தப்படுகிறது.
தாமிரத்திலிருந்து தயாரிக்கப்பட்ட பிஎக்ஸ் மற்றும் எளிதான அரிப்பு அல்ல.
|
குறியீடு வரிசைப்படுத்துதல் |
|||
|
பி.எக்ஸ் |
8 |
- |
01 |
|
மாதிரி |
குழாய் அளவு (மெட்ரிக்) |
|
நூல் வகை (55 ° நேரான குழாய் நூல்) |
|
பிஎக்ஸ் சீரிஸ் பொருத்துதல் |
4: 4 மிமீ |
|
01: ஜி 1/8 |
|
|
6: 6 மி.மீ. |
|
02: ஜி 1/4 |
|
|
8: 8 மி.மீ. |
|
03: ஜி 3/8 |
|
|
10: 10 மி.மீ. |
|
04: ஜி 1/2 |
|
|
12: 12 மி.மீ. |
|
|
|
|
14: 14 மி.மீ. |
|
|
|
|
16: 16 மி.மீ. |
|
|
Px y வகை புஷ்-இன் குழாய் பொருத்துதல்
|
திரவம் |
காற்று/நீர் (நிபந்தனை)/வெற்றிடம் |
|
இயக்க அழுத்தம் |
0-1.0MPA |
|
வெற்றிட அழுத்தம் |
-100KPA (10 டோர்) |
|
இயக்க வெப்பநிலை |
-10-60 |
|
பொருள் |
நைலான் (பிஏ), பாலியூரிதீன் (பி.யூ) |
|
அங்குல குழாய் பொருத்துதல் |
மெட்ரிக் குழாய் பொருத்துதல் |
. டி |
R |
A |
B |
E |
J |
. டி |
|

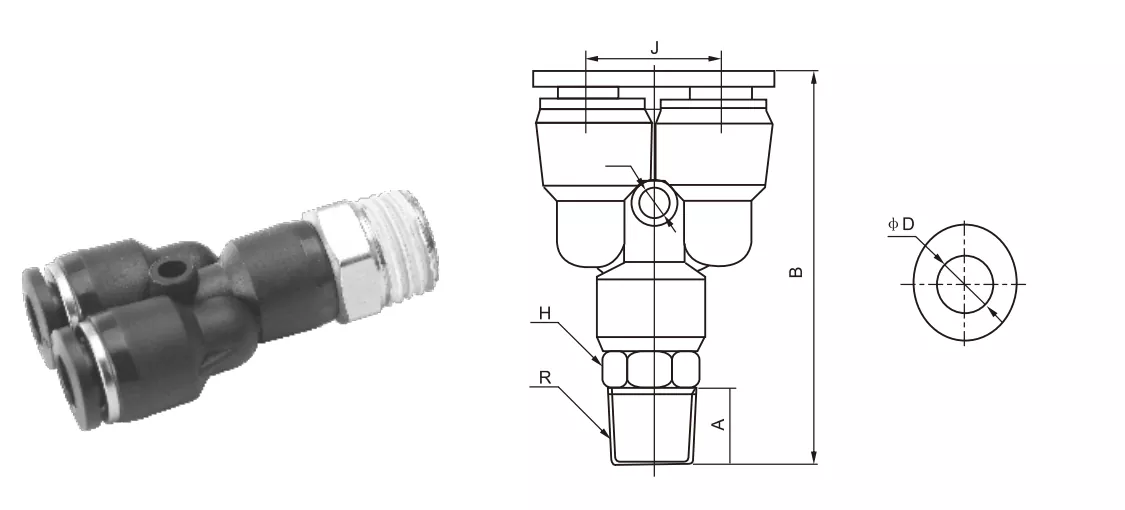

Px5/32-m5 |
Px4-m5 |
4 |
எம் 5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
Px5/32-01 |
Px4-01 |
4 |
ஆர் 1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
Px5/32-02 |
Px4-02 |
4 |
ஆர் 1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
Px1/4-m5 |
Px6-m5 |
6 |
எம் 5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
Px1/4-01 |
Px6-01 |
6 |
ஆர் 1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
Px1/4-02 |
Px6-02 |
6 |
ஆர் 1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
Px1/4-03 |
Px6-03 |
6 |
ஆர் 3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
Px1/4-04 |
Px6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
Px5/16-01 |
Px8-01 |
8 |
ஆர் 1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
Px5/16-02 |
Px8-02 |
8 |
ஆர் 1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
Px5/16-03 |
Px8-03 |
8 |
ஆர் 3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
Px5/16-04 |
Px8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
Px3/8-01 |
Px10-01 |
10 |
ஆர் 1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
Px3/8-02 |
Px10-02 |
10 |
ஆர் 1/4 |
10 |
58 |
17 |
19 |
4 |
|
Px3/8-03 |
Px10-03 |
10 |
ஆர் 3/8 |
10 |
58 |
17 |
19 |
4 |
|
Px3/8-04 |
Px10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
Px1/2-01 |
Px12-01 |
12 |
ஆர் 1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
Px1/2-02 |
Px12-02 |
12 |
ஆர் 1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
Px1/2-03 |
Px12-03 |
12 |
ஆர் 3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
Px1/2-04 |
Px12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
Px16-03 |
16 |
ஆர் 3/8 |
11 |
|
|
|
|
|
|
Px16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

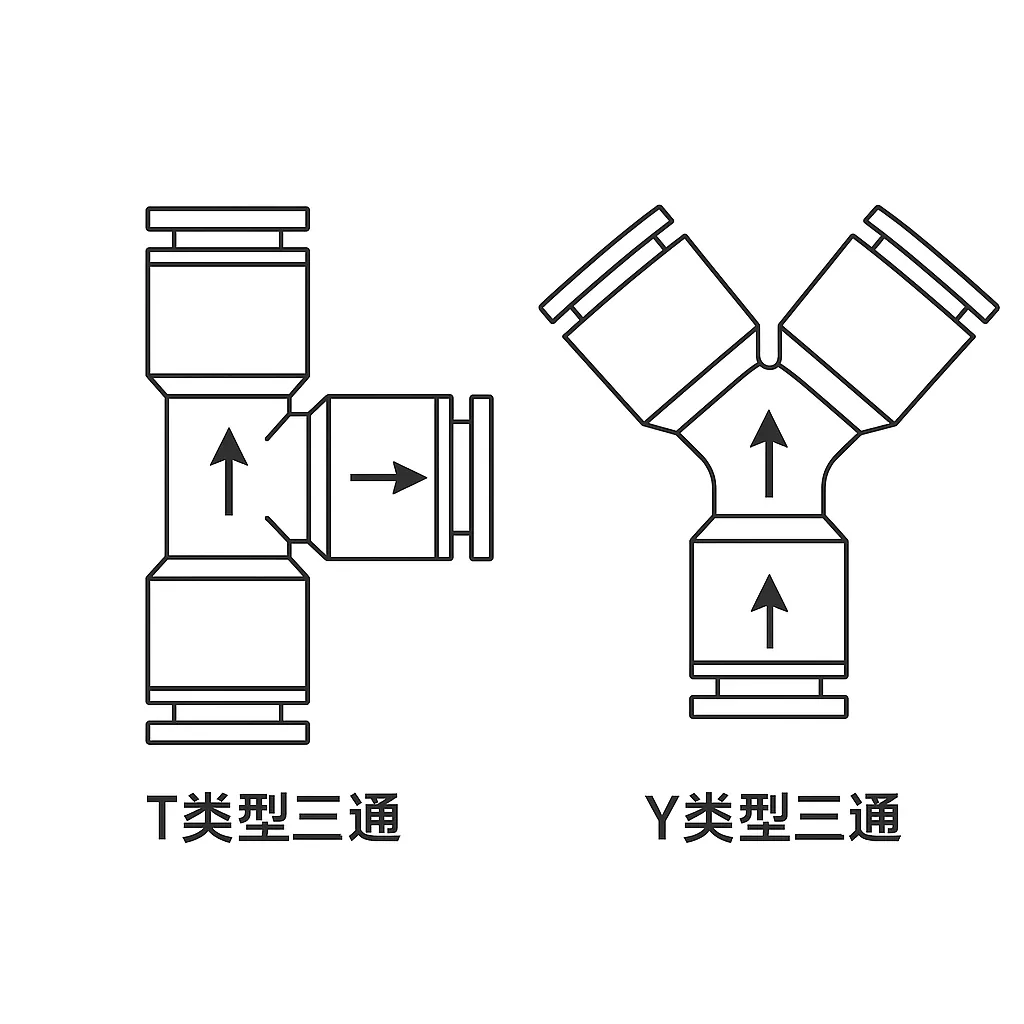

டி மற்றும் ஒய் வடிவ புஷ்-இன் குழாய் பொருத்துதலுக்கு இடையிலான ஒற்றுமைகள் மற்றும் வேறுபாடுகள்: |
|
|
டீ பொருத்துதல் (பிபி, பி.டி) |
"டி" கட்டமைப்பு போன்ற நியூமேடிக் பொருத்துதல் மற்றும் 90 ° கோணத்தில் வெட்டுகிறது |
|
Y பொருத்துதல் (px) |
"Y" கட்டமைப்பு மற்றும் ஸ்மூத் ஓட்டம் திசை போன்ற 3 வழி பொருத்துதல், மிகவும் பொருத்தமான முன்னணி ஓட்டம் |
|
டி-வடிவிலான பொருத்துதலுடன் ஒப்பிடும்போது, ஒய்-வடிவ இணைப்பு இணைப்பான் ஃபிட்டிங்ஃப்ளோ மென்மையானது மற்றும் குறைவான எதிர்ப்பைக் கொண்டுள்ளது |
|
டி வகை நியூமேடிக் பொருத்துதலுடன் ஒப்பிடும்போது Y வகை காற்று பொருத்துதலின் பண்புகள் யாவை?
டி-வடிவ நியூமேடிக் பொருத்துதலுடன் ஒப்பிடும்போது, ஒய்-வடிவ காற்று இணைப்பான் பொருத்தும் ஓட்டம் மென்மையானது மற்றும் குறைவான எதிர்ப்பைக் கொண்டுள்ளது
Px y வகை புஷ்-இன் குழாய் பொருத்துதல் இயக்க அழுத்தம் என்ன?
பிஎக்ஸ் நியூமேடிக் பொருத்துதல் இயக்க அழுத்தம் 0-1.0 எம்.பி.ஏ.
