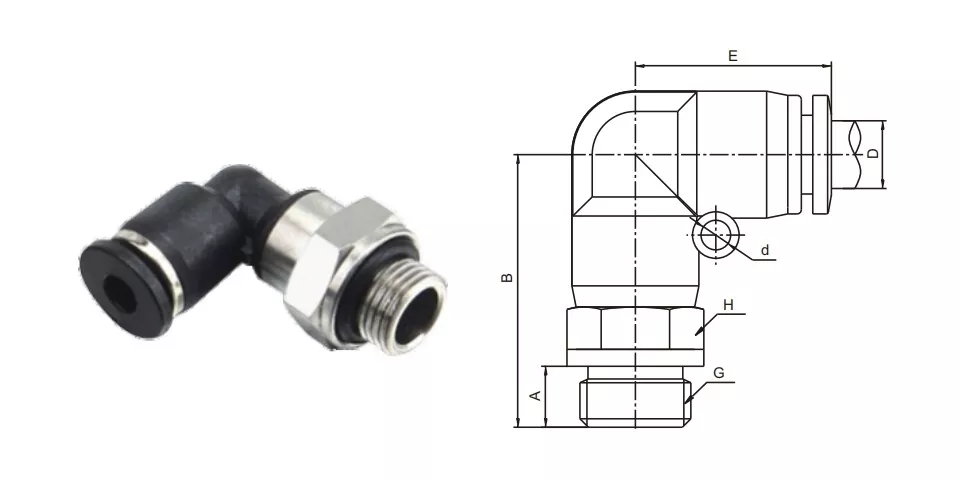

PL-G ஆண் எல்போ புஷ் இன் குழாய் பொருத்துதல்

ஆர்டர் குறியீடு

PL

8

--

G01

மாதிரி

குழாய் அளவு (மெட்ரிக்)

நூல் வகை (55° நேராக குழாய் நூல்)

4:4மிமீ

01:G1/8

6:6மிமீ

02:G1/4

8:8மிமீ

03:G3/8

10:10மிமீ

04:G1/2

12:12மிமீ

14:14மிமீ

16:16மிமீ

திரவம்

காற்று/நீர்(நிபந்தனை)/வெற்றிடம்

இயக்க அழுத்தம்

0-1.0Mpa

வெற்றிட அழுத்தம்

-100Kpa (10 Torr)

இயக்க வெப்பநிலை

-10-60℃

பொருள்

நைலான்(PA),பாலியூரிதீன்(PU)

D

G

A

B

E

H

d

PL4-G01

4

G1/8

6

24

19.7

14

-

PL4-G02

G1/4

8

25

19.7

17

-

PL6-G01

6

G1/8

6

24

20.8

14

3.5

PL6-G02

G1/4

8

25

20.8

17

3.5

PL6-G03

G3/8

10

25

20.8

20

3.5

PL6-G04

G1/2

12

25

20.8

24

3.5

PL8-G01

8

G1/8

6

25

23.5

14

4.5

PL8-G02

G1/4

8

25

23.5

17

4.5

PL8-G03

G3/8

10

26

23.5

20

4.5

PL8-G04

G1/2

12

29

23.5

24

4.5

PL10-G01

10

G1/8

6

29

27.4

14

4.5

PL10-G02

G1/4

8

29

27.4

17

4.5

PL10-G03

G3/8

10

30

27.4

20

4.5

PL10-G04

G1/2

12

31

27.4

24

4.5

PL12-G02

12

G1/4

8

31

30.3

17

5

PL12-G03

G3/8

10

33

30.3

20

5

PL12-G04

G1/2

12

33

30.3

24

5

PL16-G03

16

G3/8

10

43

34

24

4

PL16-G04

G1/2

12

45

34

24

4

பெயர்/வகை

இடைமுக அமைப்பு விளக்கம்

பிசி முழங்கை

குழாய் இணைப்பு 90 ° கோணத்தில் வளைந்திருக்கும், மற்ற முனை உள்புறமாக திரிக்கப்பட்டிருக்கும்

பிஎல் எல்போ

ஒரு முனை செருகப்பட்டது மற்றும் மறுமுனையில் 90° வெளிப்புற நூல் உள்ளது

பிவி முழங்கை

இரண்டு முனைகளும் குழாய் செருகும் வகை, 90° வளைவு
