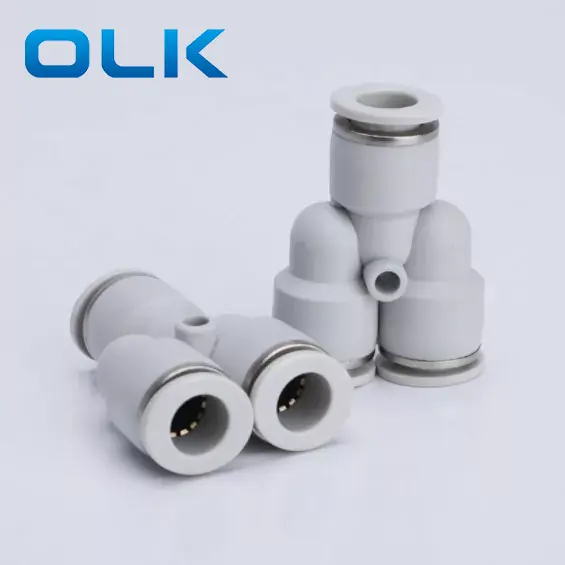

குழாய் பொருத்துதலில் பை யூனியன் ஒய் புஷ் என்பது நியூமேடிக் அமைப்புகளில் காற்றோட்டத்தை பிரிக்க அல்லது இணைக்கப் பயன்படும் ஒய்-வடிவ பொருத்துதல் ஆகும்.
இது ஒரே வெளிப்புற விட்டம் மூன்று குழாய்களை இணைக்கிறது, எல்லா திசைகளிலும் பாதுகாப்பான மற்றும் காற்று புகாத இணைப்பை வழங்குகிறது.
|
பை |
8 |
|
மாதிரி |
குழாய் அளவு (மெட்ரிக்) |
|
PY தொடர் பொருத்துதல் |
4: 4 மிமீ |
|
|
6: 6 மி.மீ. |
|
|
8: 8 மி.மீ. |
|
|
10: 10 மி.மீ. |
|
|
12: 12 மி.மீ. |
|
|
14: 14 மி.மீ. |
|
|
16: 16 மி.மீ. |
|
திரவம் |
காற்று/நீர் (நிபந்தனை)/வெற்றிடம் |
|
இயக்க அழுத்தம் |
0-1.0MPA |
|
வெற்றிட அழுத்தம் |
-100KPA (10 டோர்) |
|
இயக்க வெப்பநிலை |
-10-60 |
|
பொருள் |
நைலான் (பிஏ), பாலியூரிதீன் (பி.யூ) |
|
அங்குல குழாய் பொருத்துதல் |
மெட்ரிக்ட்யூப் பொருத்துதல் |

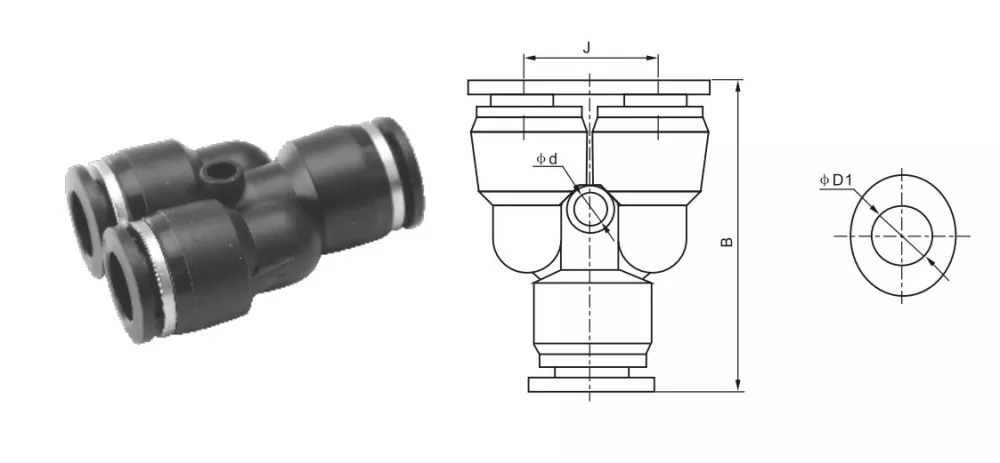

φd |
B |
J |
φd |
|
PY5/32 |
PY-4 |
4 |
38 |
11.6 |
2.5 |
|
PY1/4 |
PY-6 |
6 |
39 |
13.3 |
3.5 |
|
PY5/16 |
PY-8 |
8 |
42.5 |
15.5 |
4.5 |
|
PY3/8 |
PY-10 |
10 |
48 |
38.5 |
4.5 |
|
PY1/2 |
பி.ஒய் -12 |
12 |
54 |
21.5 |
4 |
|
பொதுவான ஏகாதிபத்திய நூல் அளவு மாற்று குறிப்பு |
||
|
ஏகாதிபத்திய அளவு |
தோராயமாக. மெட்ரிக் (மிமீ) |
மாற்று சூத்திரம் |
|
1/8 |
3.2 மிமீ |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97 மி.மீ. |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35 மிமீ |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94 மிமீ |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53 மிமீ |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7 மி.மீ. |
1 ÷ 2 × 25.4 = 12.7 |
