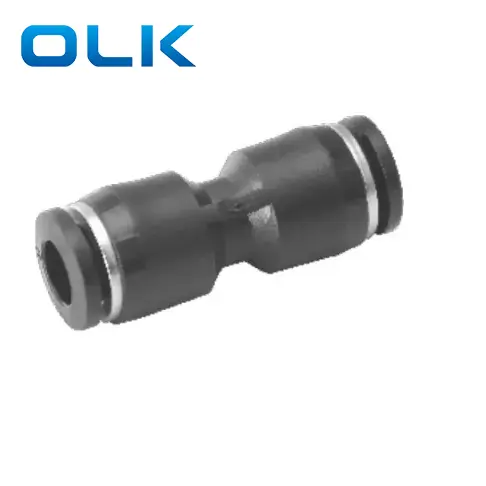

குழாய் பொருத்துதலில் PU யூனியன் நேராக புஷ் என்பது நியூமேடிக் அமைப்புகளில் PU (பாலியூரிதீன்) குழாய்களுடன் பயன்படுத்த புஷ்-டு-இணைப்பு இணைப்பிகள் வடிவமைப்பாகும்.
அவை விரைவான நிறுவல், வலுவான சீல் மற்றும் எளிதான பிரித்தெடுத்தல் ஆகியவற்றை வழங்குகின்றன, அவை காற்று கருவிகள், சிலிண்டர்கள் மற்றும் ஆட்டோமேஷன் கருவிகளுக்கு ஏற்றதாக அமைகின்றன.
நேராக, முழங்கை, டீ மற்றும் பல்க்ஹெட் போன்ற பல்வேறு வகைகளில் கிடைக்கிறது, வெவ்வேறு நூல் அளவுகளுடன் பரந்த அளவிலான பயன்பாடுகளுக்கு ஏற்றது.
|
குறியீடு வரிசைப்படுத்துதல் |
|||
|
பு |
8 |
- |
01 |
|
மாதிரி |
குழாய் அளவு (மெட்ரிக்) |
|
குழாய் அளவு (மெட்ரிக்) |
|
PU தொடர் பொருத்துதல் |
4: 4 மிமீ |
|
4: 4 மிமீ |
|
|
6: 6 மி.மீ. |
|
6: 6 மி.மீ. |
|
|
8: 8 மி.மீ. |
|
8: 8 மி.மீ. |
|
|
10: 10 மி.மீ. |
|
10: 10 மி.மீ. |
|
|
12: 12 மி.மீ. |
|
12: 12 மி.மீ. |
|
|
14: 14 மி.மீ. |
|
14: 14 மி.மீ. |
|
|
16: 16 மி.மீ. |
|
16: 16 மி.மீ. |
|
திரவம் |
காற்று/நீர் (நிபந்தனை)/வெற்றிடம் |
|
இயக்க அழுத்தம் |
0-1.0MPA |
|
வெற்றிட அழுத்தம் |
-100KPA (10 டோர்) |
|
இயக்க வெப்பநிலை |
-10-60 |
|
பொருள் |
நைலான் (பிஏ), பாலியூரிதீன் (பி.யூ) |
|

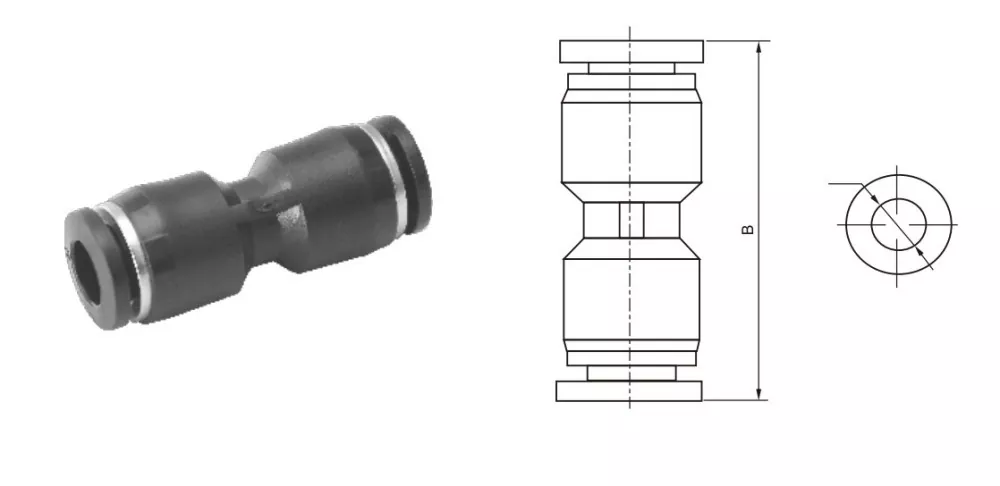

அங்குல குழாய் பொருத்துதல் |
மெட்ரிக் குழாய் பொருத்துதல் |
Fd1 |
B |
|
பி 5 /32 |
பு -4 |
4 |
32.5 |
|
PU1/4 |
பு -6 |
6 |
35.5 |
|
பி 5 /16 |
பு -8 |
8 |
38 |
|
PU3/8 |
PU-10 |
10 |
47 |
|
PU1/2 |
PU-12 |
12 |
47.5 |
|
|
PU-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
பொதுவான ஏகாதிபத்திய நூல் அளவு மாற்று குறிப்பு |
||
|
ஏகாதிபத்திய அளவு |
தோராயமாக. மெட்ரிக் (மிமீ) |
மாற்று சூத்திரம் |
|
1/8 |
3.2 மிமீ |
1 ÷ 8 × 25.4 = 3.175 |
|
5/32 |
3.97 மி.மீ. |
5 ÷ 32 × 25.4 = 3.97 |
|
1/4 |
6.35 மிமீ |
1 ÷ 4 × 25.4 = 6.35 |
|
5/16 |
7.94 மிமீ |
5 ÷ 16 × 25.4 = 7.94 |
|
3/8 |
9.53 மிமீ |
3 ÷ 8 × 25.4 = 9.53 |
|
1/2 |
12.7 மி.மீ. |
1 ÷ 2 × 25.4 = 12.7 |
PU பொருத்துதல்களுக்கும் பி.ஜி பொருத்துதல்களுக்கும் உள்ள வித்தியாசம்?
PU இருபுறமும் ஒரே காற்று குழாய் இணைக்கிறது, பி.ஜி காற்று குழாய் இருபுறமும் வெவ்வேறு விட்டம் கொண்டது
