Brand:
OLKAction:
Manul,Hand controlPosition:
4/2 way,4/3 wayPort size:

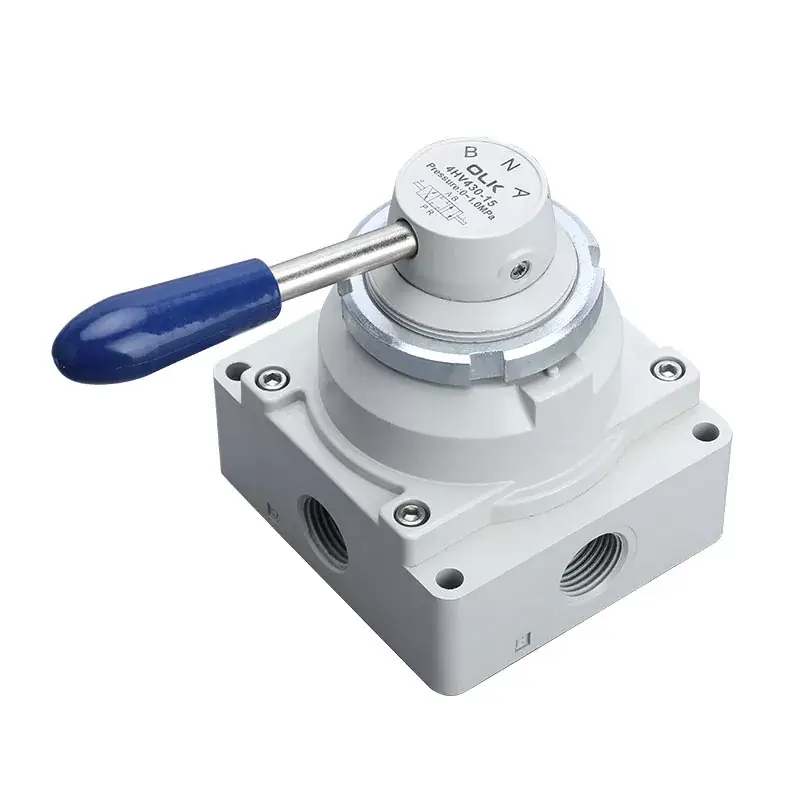

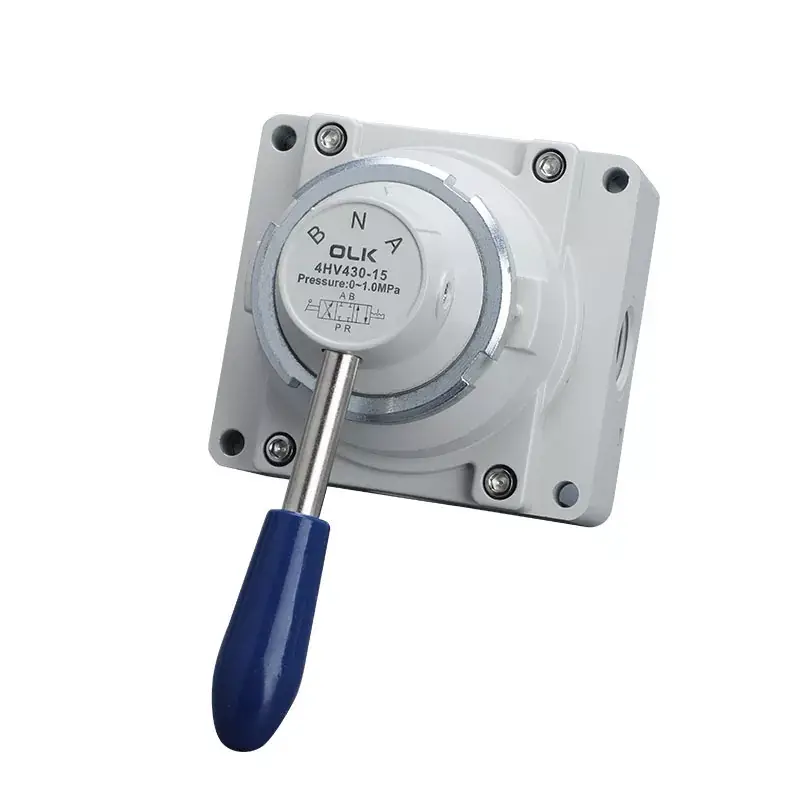

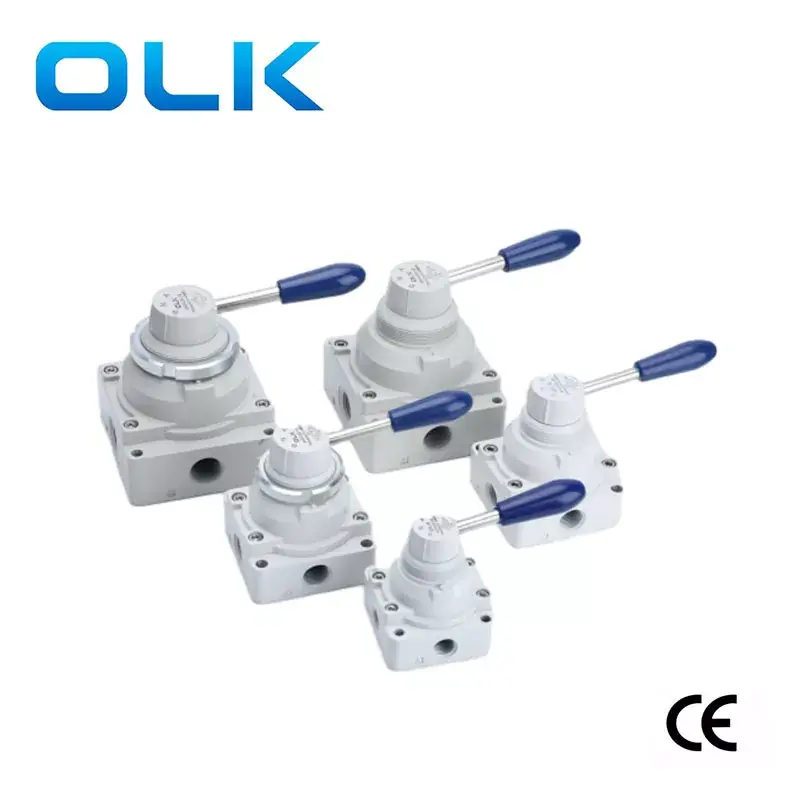

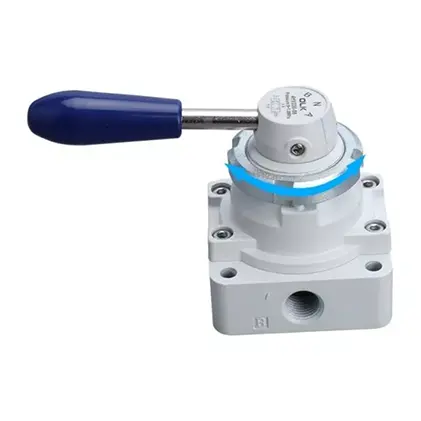

PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4Ouleikai (OLK) 4HV தொடர் இருவழி நான்கு-போர்ட்/மூன்று-வழி நான்கு-போர்ட் கையால் இயக்கப்படும் வால்வு கையேடு நெம்புகோலைச் சுழற்றுவதன் மூலம் மாற்றப்படுகிறது, இது ஒரு நல்ல தொட்டுணரக்கூடிய உணர்வையும் மென்மையான செயல்பாட்டையும் வழங்குகிறது.
4HV கையால் இயக்கப்படும் வால்வு ஒரு பெரிய பயனுள்ள ஓட்டப் பகுதி மற்றும் குறைந்த அழுத்த இழப்பைக் கொண்டுள்ளது, இது ஆற்றல் நுகர்வு குறைக்க மற்றும் திரவ பரிமாற்றத்தின் போது செயல்திறனை மேம்படுத்த உதவுகிறது. கூடுதலாக, பயனர்கள் தேர்வு செய்ய இரண்டு நிறுவல் வகைகளை வழங்குகிறது: பேனல் நிறுவல் மற்றும் கீழ் நிறுவல், பேனல் நிறுவலுக்கு மவுண்டிங் நட்ஸ் சேர்க்கப்பட்டுள்ளது.
ஒட்டுமொத்தமாக, Ouleikai (OLK) 4HV கையேடு வால்வு என்பது பல்வேறு தொழில்துறை துறைகளில் பரவலாகப் பயன்படுத்தப்படும் உயர் செயல்திறன் மற்றும் பயனர் நட்பு கட்டுப்பாட்டு வால்வு ஆகும். 4HV கையேடு வால்வு பற்றிய விரிவான தகவலுக்கு, தொடர்புடைய தயாரிப்பு கையேட்டைப் பார்க்கவும் அல்லது தொழில்முறை தொழில்நுட்ப பணியாளர்களிடம் பேசவும் பரிந்துரைக்கப்படுகிறது.
1. நல்ல தொட்டுணரக்கூடிய உணர்வு, துல்லியமான நிலைப்பாடு ஆகியவற்றுடன் மென்மையான மற்றும் ஒளி திருப்பம்:
2. குறைந்த அழுத்த இழப்பு கொண்ட பெரிய பயனுள்ள ஓட்டம் பகுதி;
3. பெரிய பயனுள்ள ஓட்டம் பகுதி;

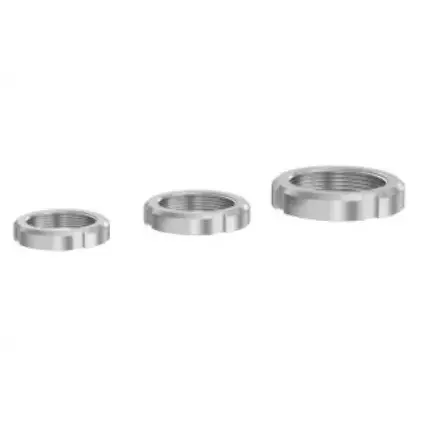

4. இரண்டு நிறுவல் முறைகள் உள்ளன: பேனல் மற்றும் கீழ் நிறுவல். பேனல் நிறுவல் பெருகிவரும் கொட்டைகளுடன் வருகிறது.
|
ஆர்டர் குறியீடு |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
மாதிரி |
தொடர் |
நிலை |
|
துறைமுக அளவு |
நிறுவல் வகை: |
|
4HV: 4HV தொடர் கை கையேடு சுழலும் வால்வு |
2:200 தொடர் |

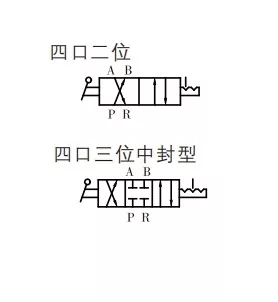

10:2 நிலை 4 போர்ட் |
|
06:PT1/8 |
வெற்று |
|
|
3:300 தொடர் |
30:3 நிலை 4 போர்ட் |
|
08:PT1/4 |
எஸ்: பேனல் மவுண்டிங் (வால்வு நட்டுடன்) |
|
|
4:400 தொடர் |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
வேலை செய்யும் ஊடகம் |
காற்று (40μm க்கும் அதிகமான வடிகட்டி மூலம் வடிகட்டப்பட்டது) |
|
செயல் |
கை கட்டுப்பாடு |
|
உயவு |
தேவையற்ற |
|
வேலை அழுத்த வரம்பு MPa(psi) |
0∼1.0(~145) |
|
உத்தரவாத அழுத்தம் எதிர்ப்பு |
1.5MPa (215psi) |
|
வேலை வெப்பநிலை ° சி |
-20∼70 |
|
மாதிரி |
துறைமுக விட்டம் |
பதவிகளின் எண்ணிக்கை |
பயனுள்ள குறுக்கு வெட்டு பகுதி mm² (CV மதிப்பு) |
|
4HV210-06 |
PT1/8 |
2 நிலை 4 வழி |
14.0(0.78) |
|
4HV230-06 |
PT1/8 |
3 பொசிடன் 4 வழி |
14.0(0.78) |
|
4HV210-08 |
PT1/4 |
2 நிலை 4 வழி |
14.0(0.78) |
|
4HV230-08 |
PT1/4 |
3 பொசிடன் 4 வழி |
14.0(0.78) |
|
4HV310-08 |
PT1/4 |
2 நிலை 4 வழி |
30.0(1.67) |
|
4HV330-08 |
PT1/4 |
3 பொசிடன் 4 வழி |
30.0(1.67) |
|
4HV310-10 |
PT3/8 |
2 நிலை 4 வழி |
33.0 (1.83) |
|
4HV330-10 |
PT3/8 |
3 பொசிடன் 4 வழி |
33.0 (1.83) |
|
4HV410-15 |
PT1/2 |
2 நிலை 4 வழி |
88.0(4.89) |
|
4HV430-15 |
PT1/2 |
3 நிலை 4 வழி |
88.0(4.89) |
|
4HV410-20 |
PT3/4 |
2 நிலை 4 வழி |
95.0(5.27) |
|
4HV430-20 |
PT3/4 |
3 நிலை 4 வழி |
95.0(5.27) |
|
மாதிரி: |
நூல்: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
OLK நியூமேடிக் ஹேண்ட் ரோட்டரி வால்வுகள் - 5 மாதிரிகள் ஒப்பீடு |
|||||||||
|
புகைப்படம் |
|
|
|
|
|
|
|
|
|
|
OLK மாதிரி |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
பதவி |
2 நிலை 4 வழி |
|
3 நிலை 4 வழி |
|
3 நிலை 4 வழி |
|
3 நிலை 4 வழி |
|
3 நிலை 4 வழி |
|
|
3 நிலை 4 வழி |
|
|
|
|
|
|
|
|
|
துறைமுக அளவு |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4,PT3/8,PT1/2 |
|
PT1/4,PT3/8,PT1/2 |
|
G1/4 |
|
தயாரிப்பு அம்சங்கள் |
பேனல் மவுண்டிங் |
|
A: நாற்கர இடைமுகம் B: இரண்டு பக்க இடைமுகம், கீழே ஒலிக் குறைப்பு |
|
|
|
|
|
வெற்று: ஒரு பக்கத்தில் ஒரு துளை L: எதிர் பக்கங்களில் இரண்டு துளைகள்; டி: கீழே நான்கு துளை; |
|
|
|
|
|
|
|
|
|
|
|
|
கைப்பிடி |
நீக்கக்கூடிய கைப்பிடி |
|
நீக்கக்கூடிய கைப்பிடி |
|
நீக்கக்கூடிய கைப்பிடி |
|
நீக்க முடியாத/ பிளாஸ்டிக் கைப்பிடிகள் |
|
நீக்கக்கூடிய கைப்பிடி, சுடுதல் எதிர்ப்பு கைப்பிடி |
|
|
|
|
|
|
|
|
|
|
|
|
அடித்தளத்தின் பரிமாணங்கள் |
200 தொடர்:62 மிமீ |
|
61.3 மி.மீ |
|
74 மி.மீ |
|
74 மி.மீ |
|
55 மி.மீ |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
4HV கை கட்டுப்பாட்டு வால்வில் உள்ள அம்சம் என்ன?
4HV கை வால்வு பேனல் மவுண்டிங் ஆக இருக்கலாம்.
4HV கையேடு வால்வில் எத்தனை நிலைகளைத் தேர்ந்தெடுக்கலாம்?
2 நிலை 4 வழி மற்றும் 3 நிலை 4 வழி இரண்டு வகையைத் தேர்ந்தெடுக்கலாம்.
