5/3 சோலனாய்டு வால்வுகளின் மூன்று வால்வு வகைகளுக்கு இடையே உள்ள வேறுபாடு

5/3 மூன்று வால்வு வகைகளுக்கு இடையே உள்ள வேறுபாடுசோலனாய்டு வால்வுகள்

5/3 ஆர்டர் செய்யும் போதுசோலனாய்டு வால்வுகள், ஒற்றை மற்றும் இரட்டை மின் கட்டுப்பாட்டைத் தவிர, மூன்று கட்டமைப்புகள் உள்ளன: C (இரட்டை-சோலனாய்டு 5/3 வழி மூடிய மையம்), E (இரட்டை-சோலனாய்டு 5/3 வழி வெளியேற்ற மையம்), மற்றும் P (இரட்டை-சோலெனாய்டு5/3 வழி அழுத்தம் மையம்).

5/3 வழிசோலனாய்டு வால்வுசின்னம்	ஆர்டர் குறியீடு

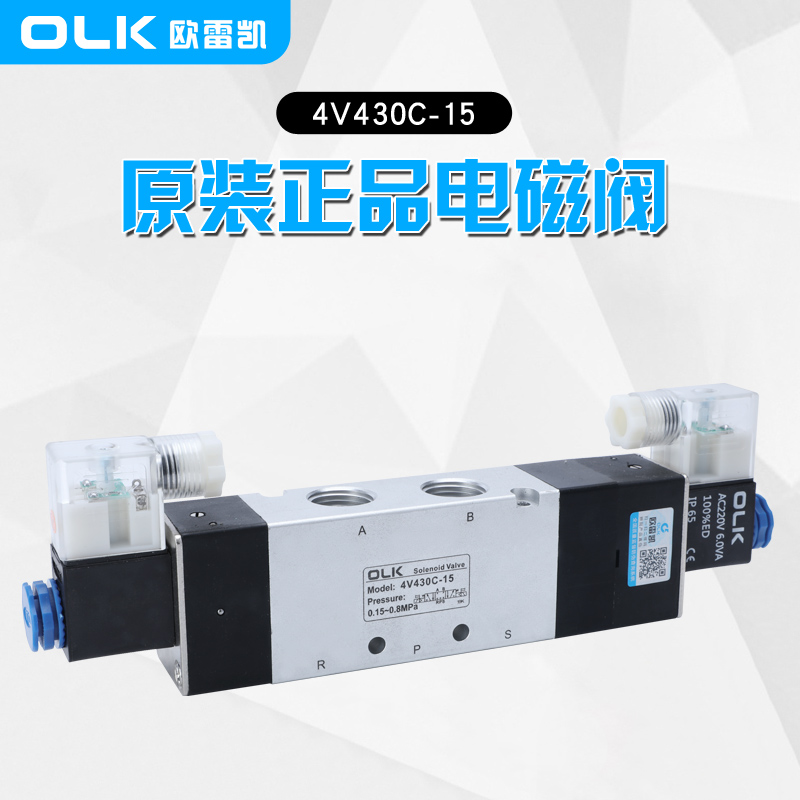

	4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15	இரட்டை சோலனாய்டு 5/3 வழி மூடிய மையம்	பொதுவாக மூடிய நிலையில் 5/3 வால்வு.
	4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15	இரட்டை சோலனாய்டு 5/3 வழி வெளியேற்ற மையம்	பொதுவாக திறந்த நிலையில் 5/3 வால்வு.
	4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15	இரட்டை சோலனாய்டு 5/3 வழி அழுத்த மையம்	வெளியேற்ற நிலையில் 5/3 வால்வு.

போர்ட் P இல் அழுத்தம் (சப்ளை அழுத்தம்):

இது சோலனாய்டு வால்வின் உள்ளீட்டு போர்ட்டில் உள்ள அழுத்தத்தைக் குறிக்கிறது (பொதுவாக P என பெயரிடப்படும்). இந்த அழுத்தம் வால்வு திறக்கும் போது அல்லது மூடும் போது திரவ ஓட்டத்தை கட்டுப்படுத்துவதற்கான உந்து சக்தியாகும்.

பிரஷர் சென்டர் கட்டமைப்பில், இன்லெட் போர்ட்டில் (பி) உள்ள அழுத்தம் மற்ற போர்ட்களை விட (ஏ அல்லது பி போன்றவை) அதிகமாக உள்ளது, மேலும் கட்டுப்பாட்டு அமைப்பு இந்த அழுத்தத்தை பொருத்தமான சேனலுக்கு இயக்குகிறது.

நடுநிலை வெளியேற்றம்:

இன் நிலையை இது விவரிக்கிறதுசோலனாய்டு வால்வுநடு நிலையில் இருக்கும்போது. மூன்று-நிலை சோலனாய்டு வால்வுகளுக்கு, ஸ்பூல் நடு நிலையில் இருக்கும் போது, ​​அனைத்து போர்ட்களும் (P, A, மற்றும் B போன்றவை) ஒன்றோடொன்று இணைக்கப்படலாம் அல்லது குறிப்பிட்ட போர்ட்கள் கசிவு பாதையை உருவாக்கலாம்.

ஒரு பொதுவான நடுநிலை வெளியேற்ற கட்டமைப்பில், A அல்லது B போர்ட்களில் இருந்து அழுத்தம் வெளியேறும் துறைமுகத்திற்கு திரும்பலாம் (பொதுவாக R அல்லது T என பெயரிடப்படும்), அழுத்தத்தை வெளியிடுகிறது. கட்டுப்பாட்டு சமிக்ஞை இல்லாதபோது, ​​கணினியில் அதிகப்படியான அழுத்தம் ஏற்படுவதைத் தடுக்க இந்த வடிவமைப்பு சில பயன்பாடுகளில் பயன்படுத்தப்படுகிறது.

மூடப்பட்ட மையம்:

மூடிய மைய கட்டமைப்பில், சோலனாய்டு வால்வின் அனைத்து துறைமுகங்களும் நடுத்தர நிலையில் இருக்கும்போது சீல் வைக்கப்படுகின்றன, அதாவது எந்த துறைமுகங்கள் வழியாகவும் திரவம் பாய முடியாது.

இந்த வடிவமைப்பு பொதுவாக அழுத்தத்தை பராமரிக்க அல்லது அமைப்பு நடுத்தர நிலையில் இருக்கும் போது தேவையற்ற திரவ ஓட்டத்தைத் தடுக்க வேண்டிய சூழ்நிலைகளில் பயன்படுத்தப்படுகிறது.

சுருக்கம்:

அழுத்தம் மையம்: அழுத்தத்தை குறிக்கிறதுசோலனாய்டு வால்வுகள்நுழைவாயில்.

வெளியேற்ற மையம்: நடு நிலையில் உள்ள ஒன்று அல்லது அதற்கு மேற்பட்ட போர்ட்களில் இருந்து திரவம் வெளியேறும் நிலையை விவரிக்கிறது.

மூடிய மையம்: அனைத்து துறைமுகங்களும் சீல் வைக்கப்பட்டு, நடுத்தர நிலையில் திரவ ஓட்டத்தைத் தடுக்கும் நிலையை விவரிக்கிறது.

5/2 சோலனாய்டு வால்வுடன் ஒப்பிடும்போது 5/3 சோலனாய்டு வால்வின் நன்மைகள்:

பல நடுத்தர நிலை விருப்பங்கள்:

ஒரு 5/3 சோலனாய்டு வால்வு மூன்று வேலை நிலைகளைக் கொண்டுள்ளது, நடுத்தர நிலை வெவ்வேறு நிலைகளுக்கு (அழுத்தம், வெளியேற்றம் அல்லது மூடப்பட்டது போன்றவை) கட்டமைக்கப்படுகிறது.

இந்த நெகிழ்வுத்தன்மையானது அழுத்தத்தை பராமரிக்கவும், அழுத்தத்தை வெளியேற்றவும் அல்லது வால்வு செயலிழக்கப்படும் போது அல்லது அவசரகால சூழ்நிலையில் கணினியை முழுமையாக சீல் செய்யவும், பல்வேறு பயன்பாடுகளுக்கு கூடுதல் கட்டுப்பாட்டு விருப்பங்களை வழங்குகிறது.

மேம்படுத்தப்பட்ட பாதுகாப்பு மற்றும் கட்டுப்பாடு:

5/3 சோலனாய்டு வால்வு நடுத்தர நிலையில் அழுத்தம் அல்லது வெளியேற்ற அழுத்தத்தை பராமரிக்க தேர்வு செய்யலாம், எதிர்பாராத செயல்களுக்கு எதிராக பாதுகாப்பு-முக்கியமான பயன்பாடுகளில் பாதுகாப்பை வழங்குகிறது. எடுத்துக்காட்டாக, மின் செயலிழப்பு அல்லது கட்டுப்பாட்டு சமிக்ஞை இழப்பு ஏற்பட்டால், பொருத்தமான நடுத்தர நிலையைத் தேர்ந்தெடுப்பது உபகரணங்கள் மற்றும் பணியாளர்களைப் பாதுகாக்கும்.

ஒரு 5/2 சோலனாய்டு வால்வு, சிக்னலை இழக்கும்போது, ​​அதன் அசல் நிலைக்கு மட்டுமே திரும்ப முடியும் மற்றும் அதேபோன்ற பாதுகாப்பை வழங்க முடியாது.

சிலிண்டர் பாதிப்பைத் தடுத்தல்:

திசைகளை மாற்றும் போது சிலிண்டரின் தாக்கத்தை குறைக்க 5/3 சோலனாய்டு வால்வின் நடு நிலை பயன்படுத்தப்படலாம். எடுத்துக்காட்டாக, வெளியேற்ற வகையின் நடுத்தர நிலையைத் தேர்ந்தெடுப்பது திசைகளை மாற்றும் போது பகுதியளவு அழுத்தத்தை வெளியிட அனுமதிக்கும், திடீரென நிறுத்துதல் அல்லது தொடங்குவதால் ஏற்படும் பாதிப்பைத் தவிர்க்கலாம், இதனால் சாதனத்தின் ஆயுட்காலம் நீட்டிக்கப்படும்.

A 5/2சோலனாய்டு வால்வுஇந்த அம்சம் இல்லை, ஏனெனில் இது இரண்டு திசைகளுக்கு இடையில் மட்டுமே விரைவாக மாற முடியும், இது சில சமயங்களில் சாதனங்களில் தாக்கத்தையும் தேய்மானத்தையும் ஏற்படுத்தக்கூடும்.

முடிவு:

5/2 சோலனாய்டு வால்வுடன் ஒப்பிடும்போது 5/3 சோலனாய்டு வால்வு நெகிழ்வுத்தன்மை, பாதுகாப்பு, தாக்கத்தைத் தணித்தல் மற்றும் சிக்கலான கட்டுப்பாடு ஆகியவற்றில் குறிப்பிடத்தக்க நன்மைகளை வழங்குகிறது. பல இயக்க முறைகள், மேம்பட்ட பாதுகாப்பு மற்றும் குறைக்கப்பட்ட உபகரண தாக்கம் தேவைப்படும் பயன்பாடுகளில் இது மிகவும் மதிப்புமிக்கதாக ஆக்குகிறது. இதற்கிடையில், 5/2 சோலனாய்டு வால்வு, அதன் எளிமையான அமைப்பு மற்றும் குறைந்த விலையுடன், பொதுவாக சிக்கலான கட்டுப்பாடு தேவைப்படாத அமைப்புகளில் பயன்படுத்தப்படுகிறது.
