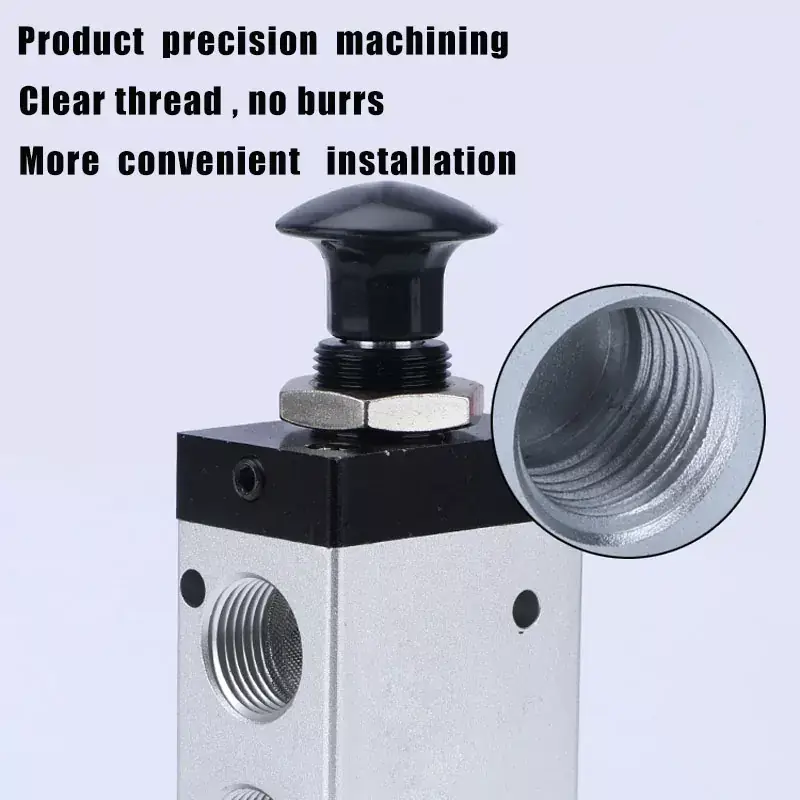

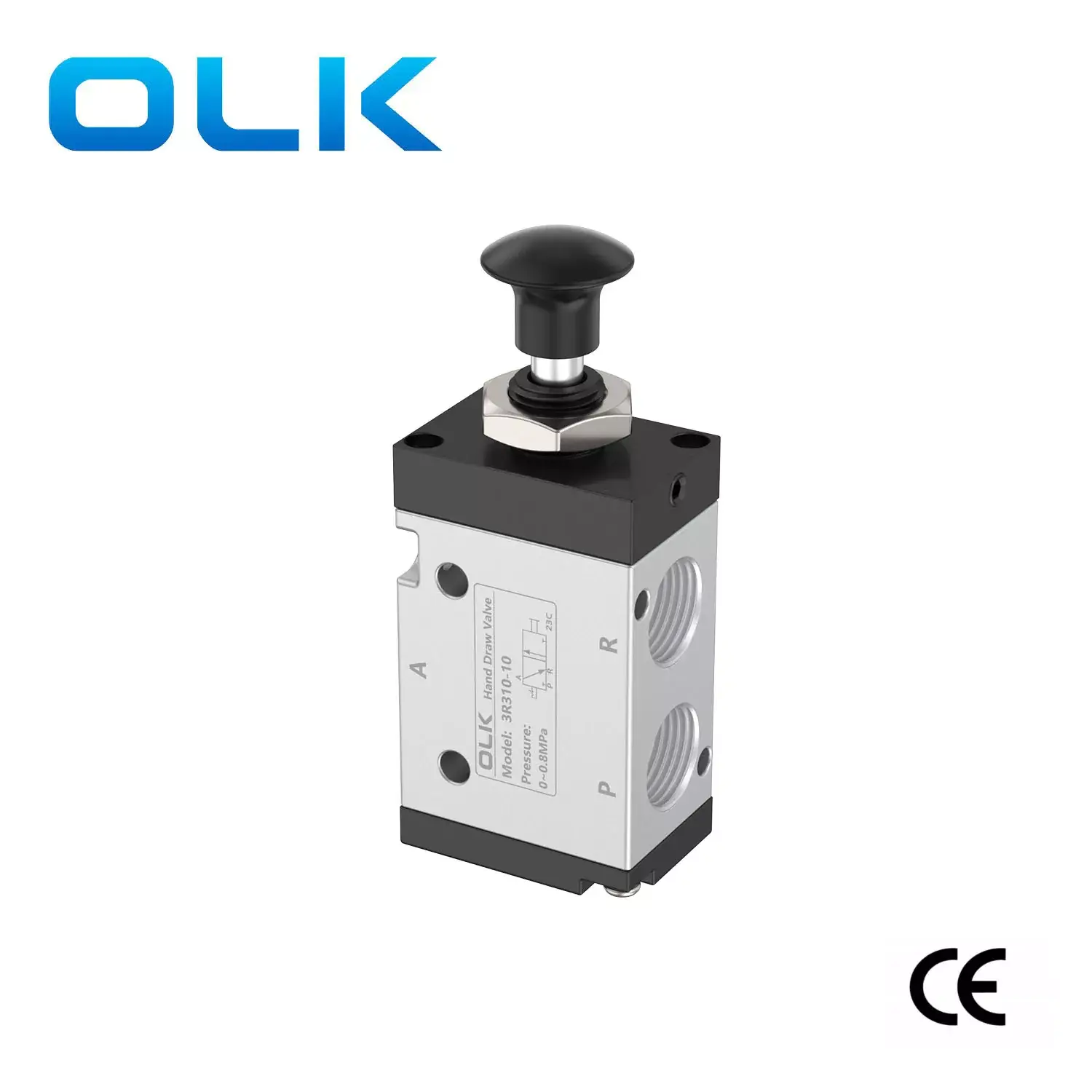

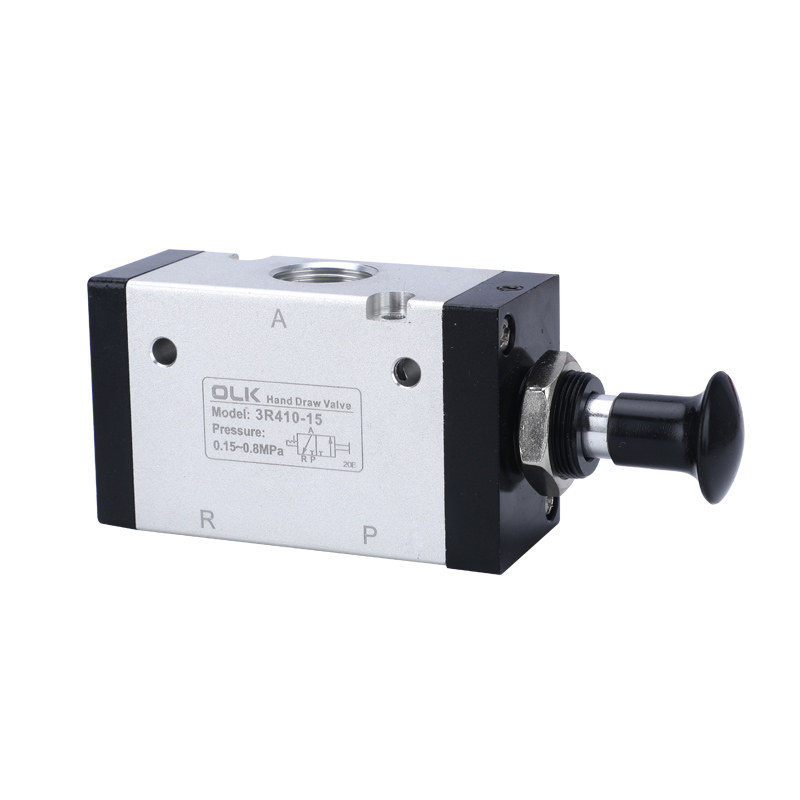

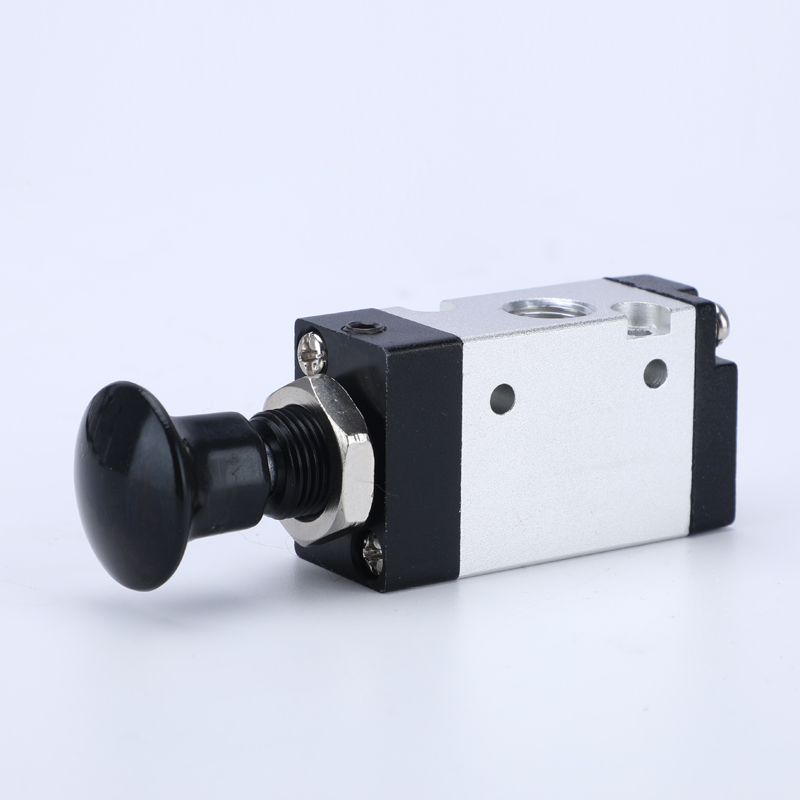

Ouleikai (OLK) 2003 முதல் 3R தொடர் கை நெம்புகோல் வால்வைத் தயாரித்து வருகிறது, இது AIR TAC - வகை 3L தொடர் கை வால்வை மாற்றும். 3R கையால் இயக்கப்படும் வால்வு நேரடி கைமுறை செயல்பாட்டின் மூலம் திசையை கட்டுப்படுத்துகிறது. இரண்டு வழி மூன்று வழி வால்வு ஒரு நுழைவாயில், ஒரு கடையின் மற்றும் ஒரு வெளியேற்ற துறைமுகம் உள்ளது. நுழைவாயில் காற்றில் இருந்து அசுத்தங்களை அகற்ற வடிகட்டி திரையுடன் பொருத்தப்பட்டுள்ளது, சீல் வளையத்தின் மாசுபாடு மற்றும் காற்று கசிவைத் தடுக்கிறது. அலுமினிய வால்வு உடல் மேற்பரப்பு மணல் வெட்டப்பட்டது, மற்றும் இடைமுகங்கள் பர்-ஃப்ரீ, தேர்வு செய்ய பல குழாய் விட்டம் (M5, G1/8, G1/4, G3/8, G1/2).
கையேடு வால்வு 3R தொடர் சின்னம்:
| ஆர்டர் குறியீடு: |
|||
| 3 ஆர் | 2 | 10 | 08 |
| மாடல்: | தொடர்: | செயல்பாடு: | துறைமுக அளவு: |
| 3R: 3/2 வழி கை வால்வு | 1:100 தொடர் | 10:2 நிலை | 100 தொடர்:06:G1/8 |
|
|
2:200 தொடர் |
|
200 தொடர்:06:G1/8 |
|
|
3:300 சீர்ஸ் |
|
200 தொடர்:08:G1/4 |
|
|
|
|
300 தொடர்:08:G1/8 |
|
|
|
|
300 தொடர்:10:G3/8 |
1. கையேடு செயல்பாடு, எளிதான மற்றும் துல்லியமான நிலைப்பாட்டிற்கான அச்சுடன் கோஆக்சியல், நம்பகத்தன்மையை உறுதி செய்தல்.
2. சிறந்த சீல், கச்சிதமான அளவு, இலகுரக மற்றும் எளிதான அசெம்பிளியுடன் கூடிய பிஸ்டன் வகை அமைப்பு.
3. சிறப்பு நுட்பங்களுடன் செயலாக்கப்பட்ட உள் துளைகள், குறைந்தபட்ச உராய்வு எதிர்ப்பு மற்றும் நீட்டிக்கப்பட்ட ஆயுட்காலம் ஆகியவற்றின் விளைவாக.
4. எண்ணெய் லூப்ரிகேஷன் தேவையில்லை.
5. பல ஏற்ற நிலைகளுடன் எளிதான நிறுவல், வசதியான பயன்பாட்டை எளிதாக்குகிறது.
|
வேலை செய்யும் ஊடகம் |
காற்று (40μm க்கும் அதிகமான வடிகட்டி மூலம் வடிகட்டப்பட்டது) |
|
செயல் |
கைமுறை நேரடி நடவடிக்கை |
|
حداکثر فرکانس کاری |
இரண்டு நிலை மூன்று வழி |
|
உயவு |
தேவையற்ற |
|
வேலை அழுத்த வரம்பு MPa(psi) |
0∼0.8(0~114) |
|
உத்தரவாத அழுத்தம் எதிர்ப்பு |
1.5MPa(215psi) |
|
வேலை வெப்பநிலை ° சி |
-20∼70 |
|

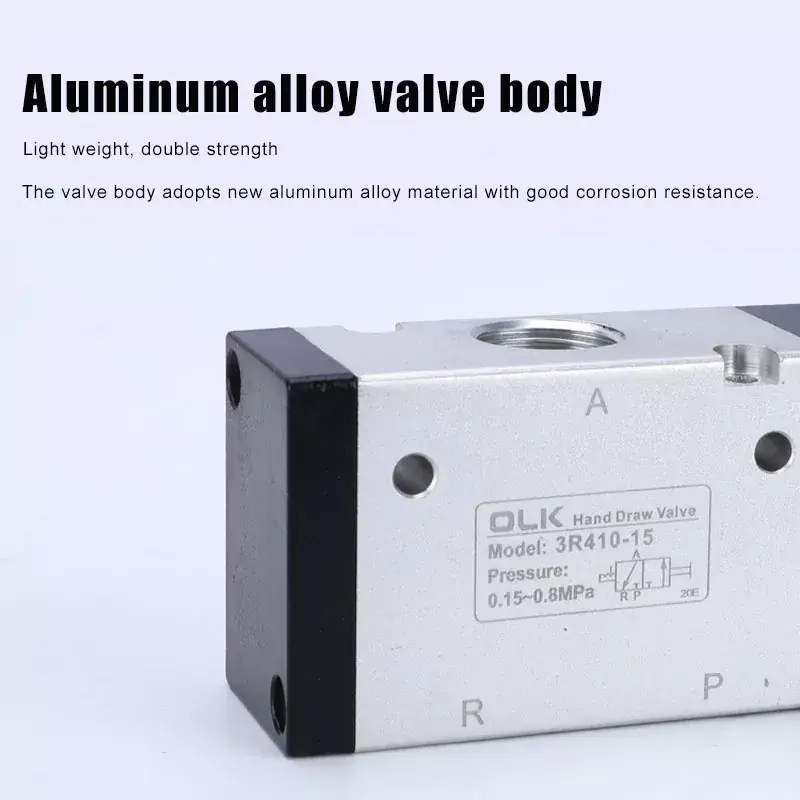

உடல் பொருள் |
அலுமினிய கலவை |
|
மாதிரி |
துறைமுக விட்டம் |
ஓட்டம் குறுக்கு வெட்டு பகுதி mm² (CV மதிப்பு) |
|
3R110-M5 |
M5 |
5.5(0.3) |
|

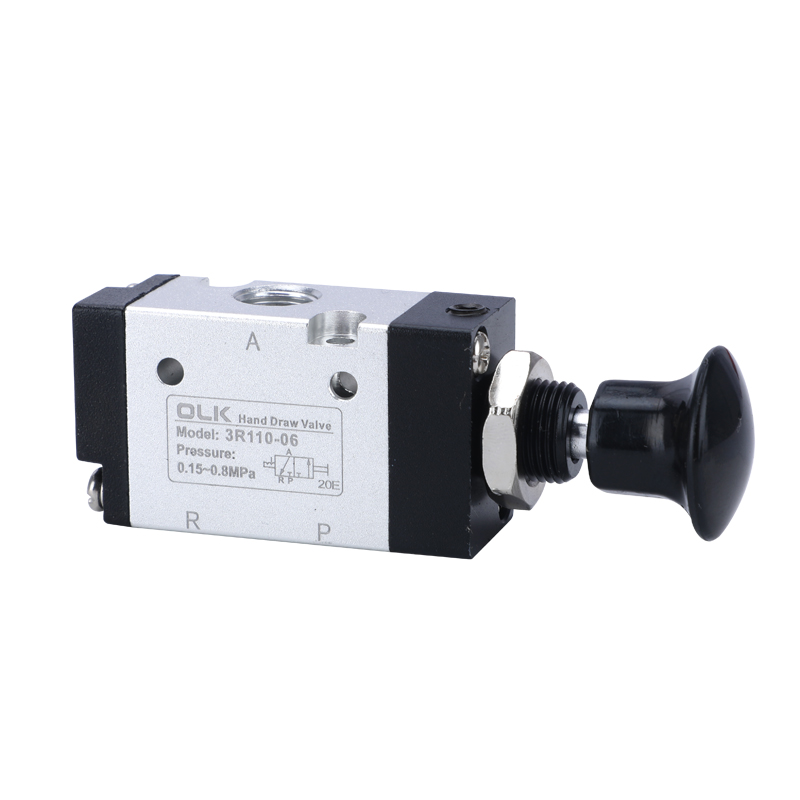

3R110-06 |
G1/8 |
12.0(0.67) |
|

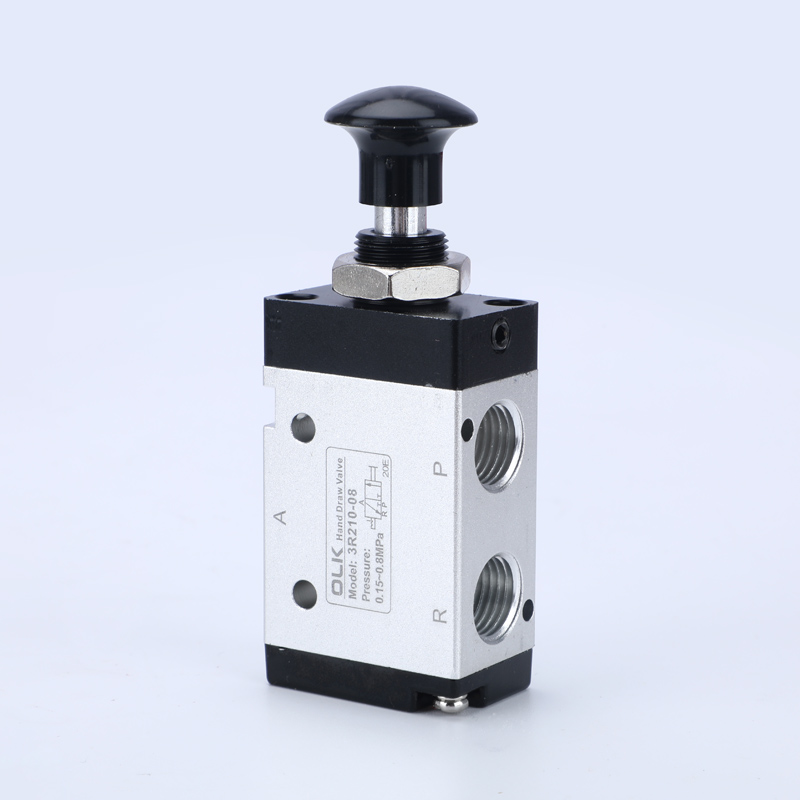

3R210-06 |
G1/8 |
14.0(0.78) |
|
3R210-08 |
G1/4 |
16.0(0.89) |
|
3R310-08 |
G1/4 |
25.0(1.39) |
|

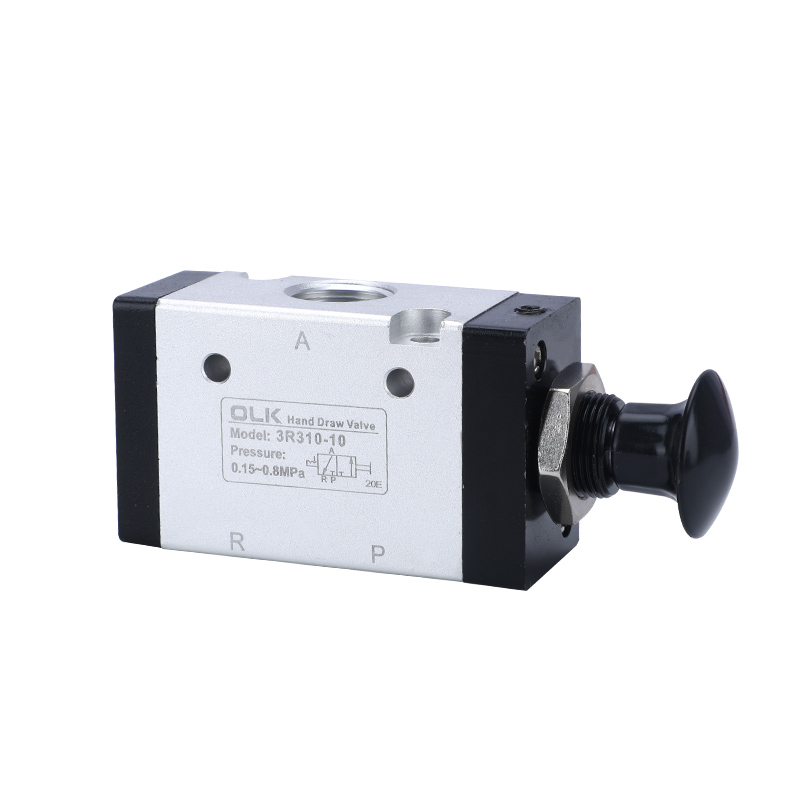

3R310-10 |
G3/8 |
30.0(1.67) |
அடிக்கடி கேட்கப்படும் கேள்விகள்:
3R இழுக்கும் வால்வு செயல்பாடு என்றால் என்ன?
3R கையேடு இழுக்கும் வால்வு கைமுறையாக மீட்டமைக்கும் பொறிமுறையுடன் செயல்படுகிறது.
இழுக்கும் கை வால்வில் எத்தனை வகைகள் உள்ளன?
3R கை வால்வு (3 வழி) மற்றும்4R கை வால்வு (5 வழி).
