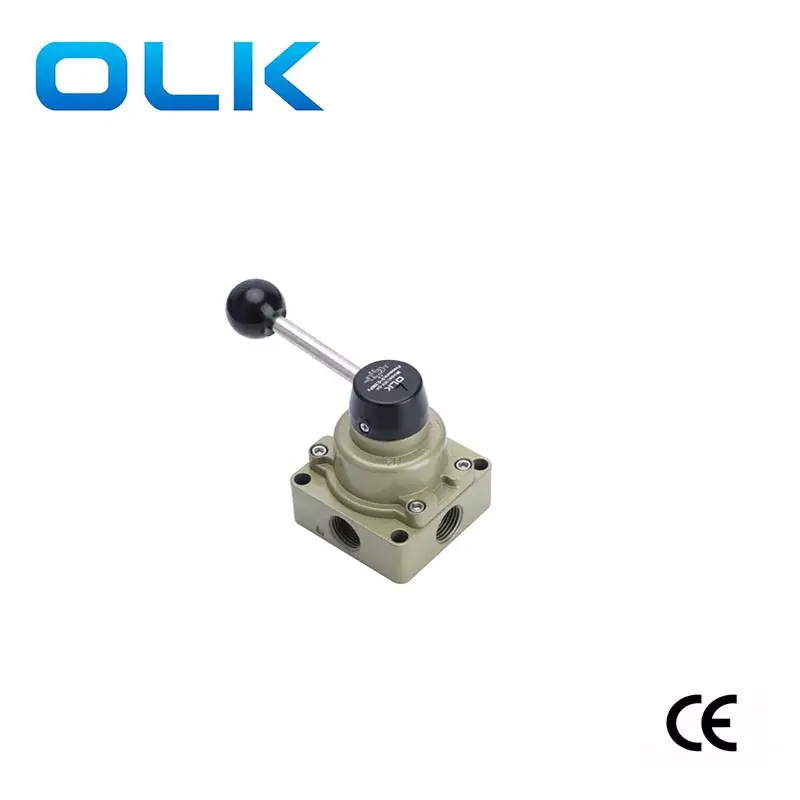

OLK என்பது எச்.வி. அலுமினிய அலாய் தூய அலுமினியத்துடன் ஒப்பிடும்போது சிறந்த இயற்பியல் பண்புகளைக் கொண்டுள்ளது. HV-02, HV-03, மற்றும் HV-04 கையேடு வால்வுகளுக்கு இடையிலான வேறுபாடு இடைமுகத்தின் அளவில் உள்ளது. இந்த வால்வுகள் தெளிவான கியர் அடையாளங்களுடன் மூன்று சரிசெய்யக்கூடிய கியர்களைக் கொண்டுள்ளன, மேலும் அவை பொதுவாக சிலிண்டர்களைக் கட்டுப்படுத்தப் பயன்படுத்தப்படுகின்றன.
02 கியருக்கு மாறும்போது, பி வெளியேற்ற துறைமுகம் காற்றை வெளியிடுகிறது, ஒரு வெளியேற்ற துறைமுக துவாரங்கள் மற்றும் சிலிண்டர் நீண்டுள்ளது.
N கியருக்கு மாறும்போது, A மற்றும் B வெளியேற்ற துறைமுகங்கள் இரண்டுமே மூடப்பட்டு, சிலிண்டர் நடுப்பகுதியில் நிறுத்தப்படும்.
01 கியருக்கு மாறும்போது, ஒரு வெளியேற்ற துறைமுகம் காற்று, பி வெளியேற்ற போர்ட் துவாரங்கள் மற்றும் சிலிண்டர் பின்வாங்குகிறது.
|
மாதிரி |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
வேலை செய்யும் ஊடகம் |
40μm க்கும் அதிகமான வடிகட்டி திரை மூலம் காற்று the வடிகட்டி |
|||
|
செயல் முறை |
கை கட்டுப்பாடு |
|||
|
துறைமுக அளவு |
Inlet = கடையின் = PT1/4 |
|||
|
அழுத்தம் வரம்பு |
0.15-0.8MPA (21-114PSI) |
|||
|
நிலை |
2/4 போர்ட் |
3/4 போர்ட் |
2/4 போர்ட் |
3/4 போர்ட் |
|
வோக்கிங் அழுத்தம் |
‘-10-60 |
|||
|
ஆதார அழுத்தம் |
1.5MPA (215psi) |
|||
|
OLK நியூமேடிக் கை ரோட்டரி வால்வுகள் - 5 மாதிரிகள் ஒப்பீடு |
|||||||||
|
புகைப்படம் |
|
|
|
|
|
|
|
|
|
|
OLK மாதிரி |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
நிலை |
2 நிலை 4 வழி |
|
3 நிலை 4 வழி |
|
3 நிலை 4 வழி |
|
3 நிலை 4 வழி |
|
3 நிலை 4 வழி |
|
|
3 நிலை 4 வழி |
|
|
|
|
|
|
|
|
|
துறைமுக அளவு |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
ஜி 1/4 |
|
தயாரிப்பு அம்சங்கள் |
குழு பெருகிவரும் |
|
A: நாற்கர இடைமுகம் B: இரண்டு பக்க இடைமுகம், கீழே ஒலி விழிப்புணர்வு |
|
|
|
|
|
வெற்று • ஒரு பக்கத்தில் ஒரு துளை எல் ： எதிர் பக்கங்களில் இரண்டு துளைகள் ； d ： நான்கு துளை கீழே |
|
|
|
|
|
|
|
|
|
|
|
|
கைப்பிடி |
நீக்கக்கூடிய கைப்பிடி |
|
நீக்கக்கூடிய கைப்பிடி |
|
நீக்கக்கூடிய கைப்பிடி |
|
நீக்க முடியாத/ பிளாஸ்டிக் கைப்பிடிகள் |
|
நீக்கக்கூடிய கைப்பிடி, ஸ்கால்ட் எதிர்ப்பு கைப்பிடி |
|
|
|
|
|
|
|
|
|
|
|
|
அடித்தளத்தின் பரிமாணங்கள் |
200 தொடர்: 62 மி.மீ. |
|
61.3 மிமீ |
|
74 மி.மீ. |
|
74 மி.மீ. |
|
55 மி.மீ. |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
மாதிரி |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
வேலை செய்யும் ஊடகம் |
40μm க்கும் அதிகமான வடிகட்டி திரை மூலம் காற்று the வடிகட்டி |
|||||
|
செயல் முறை |
கை கட்டுப்பாடு |
|||||
|
துறைமுக அளவு |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
அழுத்தம் வரம்பு |
0.15-0.8MPA (21-114PSI) |
|||||
|
நிலை |
2/4 போர்ட் |
3/4 போர்ட் |
2/4 போர்ட் |
3/4 போர்ட் |
2/4 போர்ட் |
3/4 போர்ட் |
|
வோக்கிங் அழுத்தம் |
‘-10-60 |
|||||
|
ஆதார அழுத்தம் |
1.5MPA (215psi) |
|||||
