Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

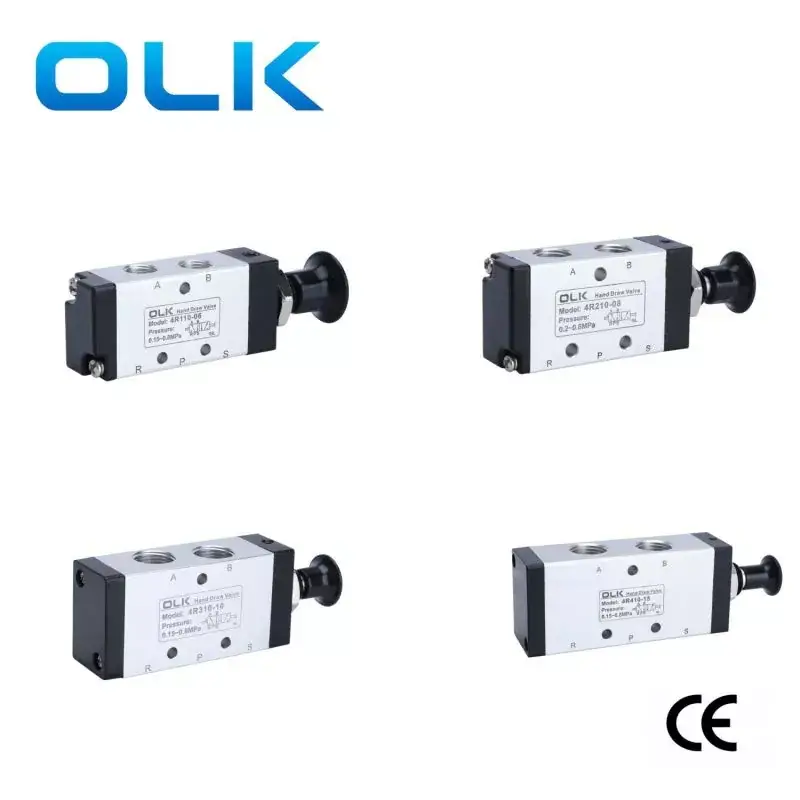

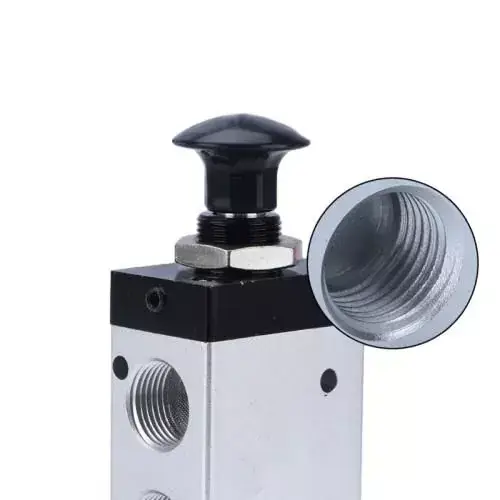

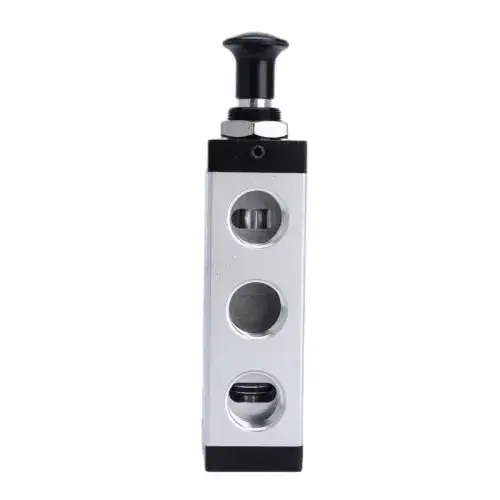

2 Position 5 WayOuleikai (OLK) 4R தொடர் கையால் இயக்கப்படும் வால்வு 5 வழி 2/5 வடிவமைப்பை ஏற்றுக்கொள்கிறது, பல்வேறு வாயுக்களின் கட்டுப்பாடு மற்றும் மாறுதல் ஆகியவற்றை செயல்படுத்துகிறது, இது பல்வேறு வாயு அமைப்புகளின் தேவைகளுக்கு ஏற்றது. கையால் இழுக்கும் செயல்பாடு திசை மாற்றத்தைக் கட்டுப்படுத்துகிறது, இது அதிக நெகிழ்வுத்தன்மையுடன் வாயு ஓட்டத்தின் திசையை கைமுறையாகக் கட்டுப்படுத்த ஆபரேட்டர்களுக்கு வசதியாக இருக்கும்.
குறிப்புகள்: தயாரிப்பின் பாதுகாப்பு மற்றும் நிலைத்தன்மையை பாதிக்காமல் இருக்க, கையால் இழுக்கும் வால்வின் மதிப்பிடப்பட்ட வேலை அழுத்த வரம்பை மீற வேண்டாம். பயன்பாட்டுக் காட்சிகள்: ஆய்வக வாயு அமைப்புகள் மற்றும் அதுபோன்ற பயன்பாடுகளில் வாயுக் கட்டுப்பாட்டிற்குப் பயன்படுத்தப்படுகிறது.
சின்னம்:
ஆர்டர் குறியீடு:
4ஆர்
2
10
08
மாடல்:
தொடர்
செயல்பாடு:
துறைமுக அளவு:
4L:5/2 கை வால்வு
1:100 தொடர்
10:2 நிலை
100 தொடர்:06:G1/8
2:200 சீர்ஸ்
200 தொடர்:06:G1/8
3:300 சீர்ஸ்
200 தொடர்:08:G1/4
300 தொடர்:08:G1/8
300 தொடர்:10:G3/8
|
வேலை செய்யும் ஊடகம் |
காற்று (40μm க்கும் அதிகமான வடிகட்டி மூலம் வடிகட்டப்பட்டது) |
|
செயல் |
கைமுறை நேரடி நடவடிக்கை |
|
உயவு |
தேவையற்ற |
|
வேலை அழுத்த வரம்பு MPa(psi) |
0∼0.8(0~114) |
|
உத்தரவாத அழுத்தம் எதிர்ப்பு |
1.5MPa (215psi) |
|
வேலை வெப்பநிலை ° சி |
-20∼70 |
|
உடல் பொருள் |
அலுமினிய கலவை |
|
மாதிரி |
துறைமுக விட்டம் |
ஓட்டம் குறுக்கு வெட்டு பகுதி mm² (CV மதிப்பு) |
|
4R110-M5 |
M5 |
5.5(0.3) |
|
4R110-06 |
G1/8 |
12.0(0.67) |
|
4R210-06 |
G1/8 |
14.0(0.78) |
|
4R210-08 |
G1/4 |
16.0(0.89) |
|
4R310-08 |
G1/4 |
25.0(1.39) |
|
4R310-10 |
G3/8 |
30.0(1.67) |
|
4R410-15 |
G1/2 |
50.0(2.79) |

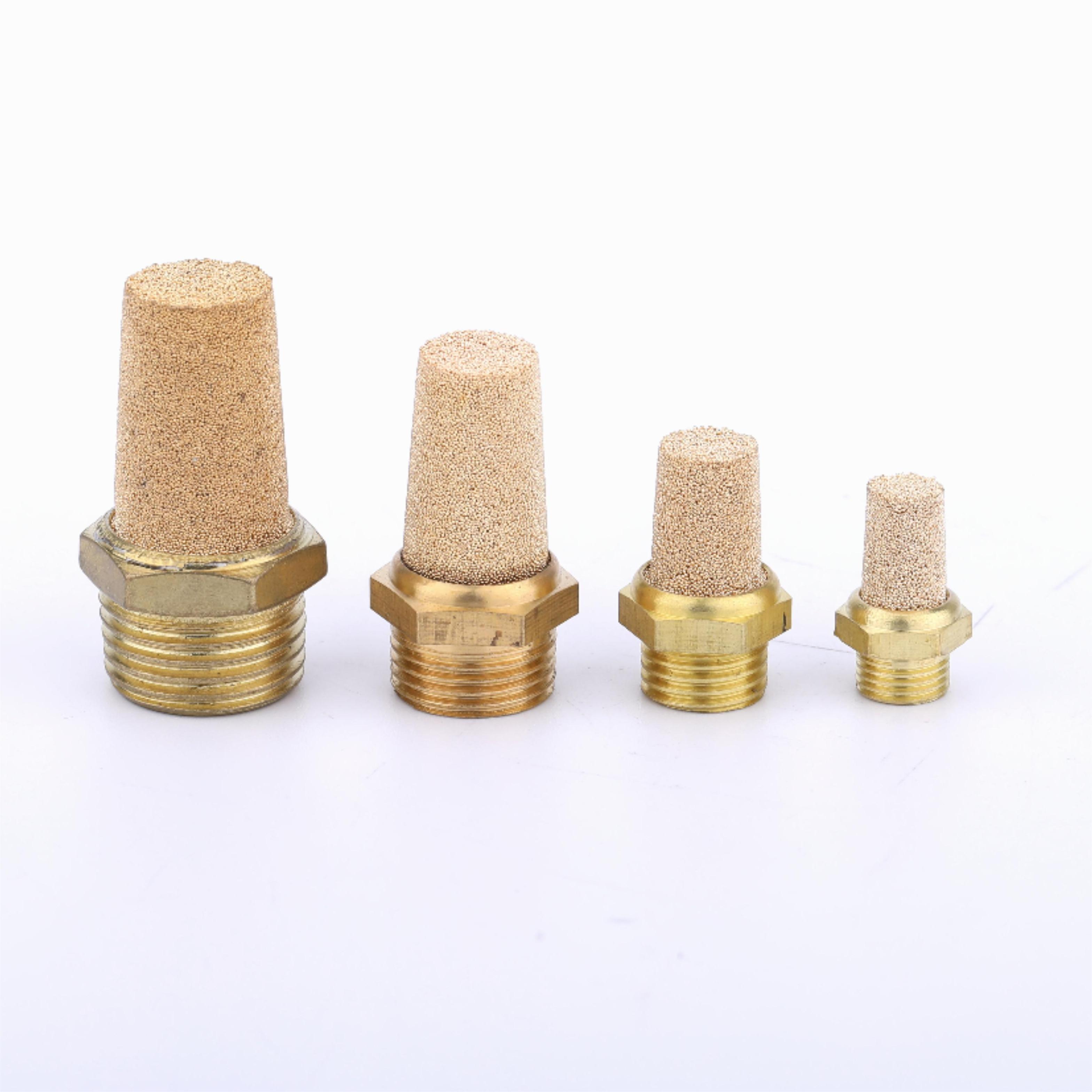

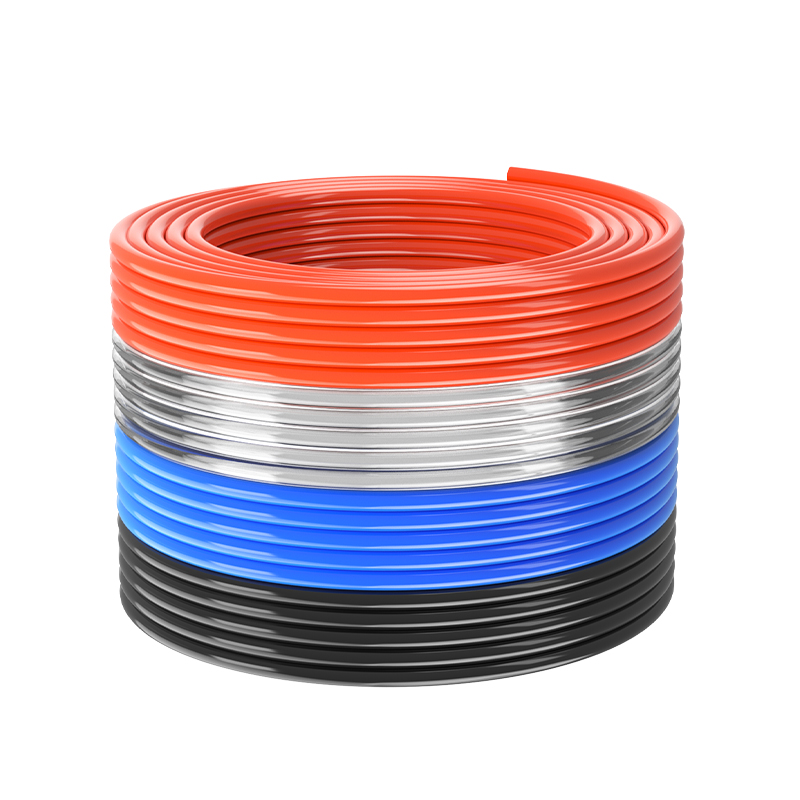

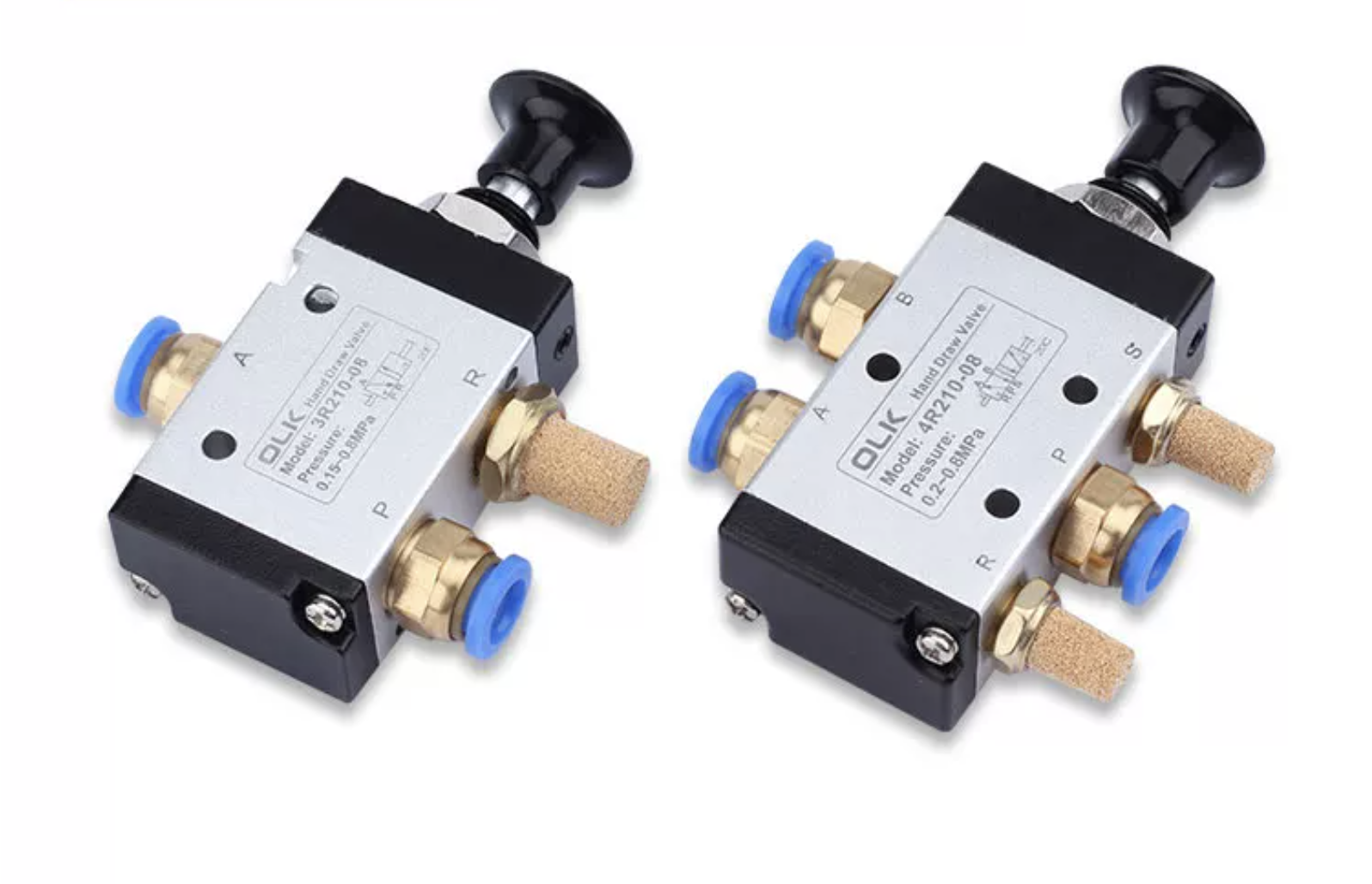

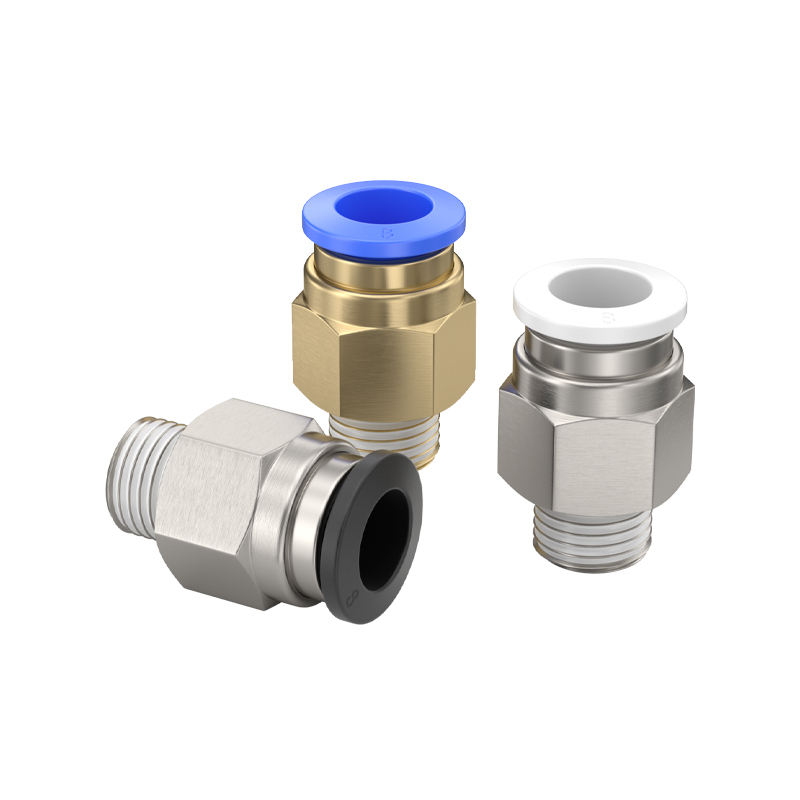

| 3R/4R கை வால்வு மவுண்டட் தோற்றம் | பியூ டியூப் | பிசி கூட்டு | டவர் சைலன்சர் |
 |
 |
 |
 |
அடிக்கடி கேட்கப்படும் கேள்விகள்:
1: பட்டனை அழுத்தினால் மட்டும் வால்வு வெளியாதா?
ஆம். இது ஒரு தற்காலிக இயந்திர வால்வு. பொத்தானை அழுத்தினால் மட்டுமே காற்று பாய்கிறது. பொத்தான் வெளியிடப்பட்டதும், வால்வு தானாகவே அதன் அசல் நிலைக்குத் திரும்புகிறது மற்றும் காற்று வழங்கல் துண்டிக்கப்படும்.
2: 210 மற்றும் 310 தொடர் இயந்திர வால்வுகளுக்கு என்ன வித்தியாசம்?
முக்கிய வேறுபாடு உடல் அளவு மற்றும் ஓட்டம் திறன்.
210 தொடர்: சிறிய அளவு, குறைந்த காற்று நுகர்வு கொண்ட பயன்பாடுகளுக்கு ஏற்றது.
310 தொடர்: 210 தொடரை விட ஒரு அளவு பெரியது, அதிக ஓட்டத் திறனை வழங்குகிறது.
410 தொடர்: 310 தொடரை விட பெரியது மற்றும் அதிக காற்றோட்டம் தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றது.
இயக்க செயல்பாடு அப்படியே உள்ளது; தேர்வு முக்கியமாக தேவையான ஓட்ட விகிதம் மற்றும் நிறுவல் இடத்தை சார்ந்துள்ளது.
3: வால்வில் உள்ளமைக்கப்பட்ட வடிகட்டி உள்ளதா?
ஆம். OLK வால்வின் பிரதான காற்று நுழைவாயிலில் உள்ளமைக்கப்பட்ட வடிகட்டி திரை பொருத்தப்பட்டுள்ளது, இது தூசி மற்றும் துகள்கள் வால்வு உடலில் நுழைவதைத் தடுக்க உதவுகிறது, நம்பகத்தன்மையை மேம்படுத்துகிறது மற்றும் சேவை வாழ்க்கையை நீட்டிக்கிறது.
4: 4R210, 4R310 மற்றும் 4R410 தொடர் வால்வுகளுக்கு இடையே நான் எவ்வாறு தேர்வு செய்வது?
உங்கள் பயன்பாட்டிற்கு சிறிய மற்றும் சிறிய வால்வு தேவைப்பட்டால், பொதுவாக 210 தொடர் போதுமானது. அதிக காற்றோட்ட தேவைகளுக்கு, 310 தொடர் பரிந்துரைக்கப்படுகிறது. அதிக காற்று நுகர்வு கொண்ட பெரிய நியூமேடிக் அமைப்புகள் அல்லது பயன்பாடுகளுக்கு, 410 தொடர் விருப்பமான தேர்வாகும்.
மூன்று தொடர்களும் ஒரே செயல்பாட்டு செயல்பாட்டை வழங்குகின்றன; முதன்மை வேறுபாடு வால்வு அளவு மற்றும் ஓட்டம் திறன் ஆகும்.
