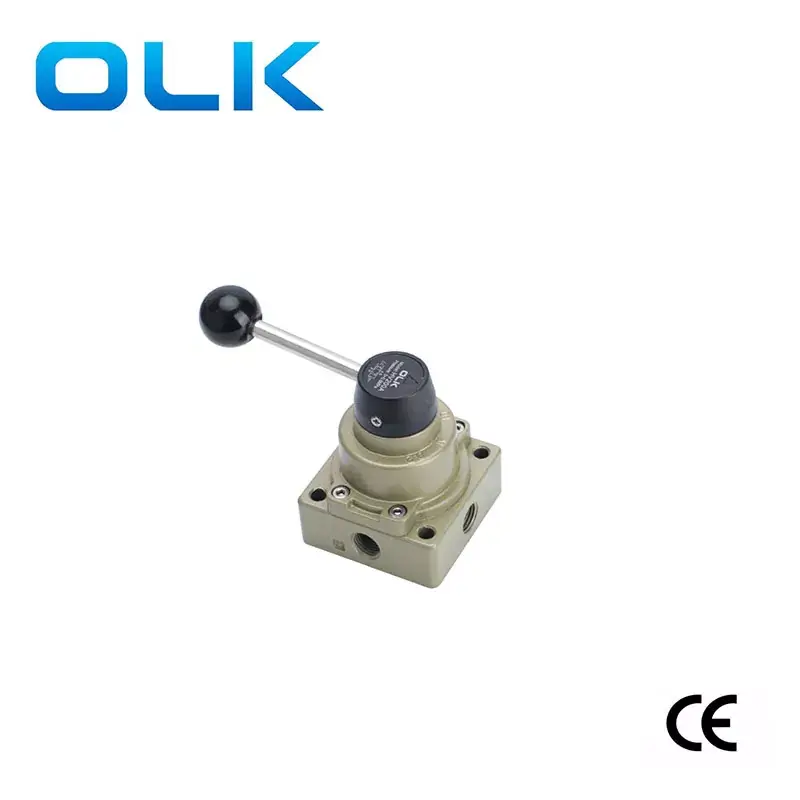

OULEIKAI (OLK) HV200A/B இரு வழி நான்கு-போர்ட் கையால் இயக்கப்படும் வால்வுகள் கைமுறையாக இயக்கப்படுகின்றன, வால்வு கைப்பிடியை சுழற்றுவதன் மூலம் காற்று பாதை மாறுதல் அடையப்படுகிறது. அவை செயல்பட எளிதானவை மற்றும் உள்ளுணர்வு, கூடுதல் எரிசக்தி வழங்கல் தேவையில்லை. HV200B 2/4 போர்ட் வால்வு கீழே வெளியேற்ற துறைமுகத்தில் ஒரு உள்ளமைக்கப்பட்ட சைலன்சரைக் கொண்டுள்ளது.
OLK HV200 தொடர் கையேடு சுழலும் வால்வு 4 வழி பல்துறை மற்றும் பல்வேறு நியூமேடிக் அமைப்புகளுக்கு ஏற்றது. நிலையான செயல்திறன், நம்பகத்தன்மை மற்றும் செலவு-செயல்திறனுடன், அவை நியூமேடிக் கணினி கட்டுப்பாட்டுக்கு சிறந்த தேர்வாகும்.
HV200 தொடர் கையேடு சுழலும் வால்வுகள் 4 வழி வெவ்வேறு கியர்கள் வெவ்வேறு சிலிண்டர் செயல்களில் விளைகின்றன.
02 கியருக்கு மாறும்போது, பி வெளியேற்ற துறைமுகம் காற்றை வெளியிடுகிறது, ஒரு வெளியேற்ற துறைமுக துவாரங்கள் மற்றும் சிலிண்டர் நீண்டுள்ளது.
N கியருக்கு மாறும்போது, A மற்றும் B வெளியேற்ற துறைமுகங்கள் இரண்டுமே மூடப்பட்டு, சிலிண்டர் நடுப்பகுதியில் நிறுத்தப்படும்.
01 கியருக்கு மாறும்போது, ஒரு வெளியேற்ற துறைமுகம் காற்று, பி வெளியேற்ற போர்ட் துவாரங்கள் மற்றும் சிலிண்டர் பின்வாங்குகிறது.
|
குறியீடு வரிசைப்படுத்துதல் |
|||||
|
Hv |
2 |
00 |
__ |
A |
08 |
|
மாதிரி |
தொடர் |
|
|
செயல்பாடு |
துறைமுக அளவு |
|
எச்.வி ： எச்.வி தொடர் கை கையேடு சுழலும் வால்வு |
2: 200 தொடர் |
|
|
ப: நாற்கர இடைமுகம் |
08: RC1/4 |
|
|
|
|
|
பி: பி: இரண்டு பக்க இடைமுகம், கீழே ஒலி விழிப்புணர்வுடன் |
|
|
மாதிரி |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
வேலை செய்யும் ஊடகம் |
40μm க்கும் அதிகமான வடிகட்டி திரை மூலம் காற்று the வடிகட்டி |
|||
|
செயல் முறை |
கை கட்டுப்பாடு |
|||
|
துறைமுக அளவு |
Inlet = கடையின் = PT1/4 |
|||
|
அழுத்தம் வரம்பு |
0.15-0.8MPA (21-114PSI) |
|||
|
நிலை |
2/4 போர்ட் |
3/4 போர்ட் |
2/4 போர்ட் |
3/4 போர்ட் |
|
வோக்கிங் அழுத்தம் |
‘-10-60 |
|||
|
ஆதார அழுத்தம் |
1.5MPA (215psi) |
|||
|
OLK நியூமேடிக் கை ரோட்டரி வால்வுகள் - 5 மாதிரிகள் ஒப்பீடு |
|||||||||
|
புகைப்படம் |
|
|
|
|
|
|
|
|
|
|
OLK மாதிரி |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
நிலை |
2 நிலை 4 வழி |
|
3 நிலை 4 வழி |
|
3 நிலை 4 வழி |
|
3 நிலை 4 வழி |
|
3 நிலை 4 வழி |
|
|
3 நிலை 4 வழி |
|
|
|
|
|
|
|
|
|
துறைமுக அளவு |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
ஜி 1/4 |
|
தயாரிப்பு அம்சங்கள் |
குழு பெருகிவரும் |
|
A: நாற்கர இடைமுகம் B: இரண்டு பக்க இடைமுகம், கீழே ஒலி விழிப்புணர்வு |
|
|
|
|
|
வெற்று • ஒரு பக்கத்தில் ஒரு துளை எல் ： எதிர் பக்கங்களில் இரண்டு துளைகள் ； d ： நான்கு துளை கீழே |
|
|
|
|
|
|
|
|
|
|
|
|
கைப்பிடி |
நீக்கக்கூடிய கைப்பிடி |
|
நீக்கக்கூடிய கைப்பிடி |
|
நீக்கக்கூடிய கைப்பிடி |
|
நீக்க முடியாத/ பிளாஸ்டிக் கைப்பிடிகள் |
|
நீக்கக்கூடிய கைப்பிடி, ஸ்கால்ட் எதிர்ப்பு கைப்பிடி |
|
|
|
|
|
|
|
|
|
|
|
|
அடித்தளத்தின் பரிமாணங்கள் |
200 தொடர்: 62 மி.மீ. |
|
61.3 மிமீ |
|
74 மி.மீ. |
|
74 மி.மீ. |
|
55 மி.மீ. |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
மாதிரி |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
வேலை செய்யும் ஊடகம் |
40μm க்கும் அதிகமான வடிகட்டி திரை மூலம் காற்று the வடிகட்டி |
|||||
|
செயல் முறை |
கை கட்டுப்பாடு |
|||||
|
துறைமுக அளவு |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
அழுத்தம் வரம்பு |
0.15-0.8MPA (21-114PSI) |
|||||
|
நிலை |
2/4 போர்ட் |
3/4 போர்ட் |
2/4 போர்ட் |
3/4 போர்ட் |
2/4 போர்ட் |
3/4 போர்ட் |
|
வோக்கிங் அழுத்தம் |
‘-10-60 |
|||||
|
ஆதார அழுத்தம் |
1.5MPA (215psi) |
|||||
