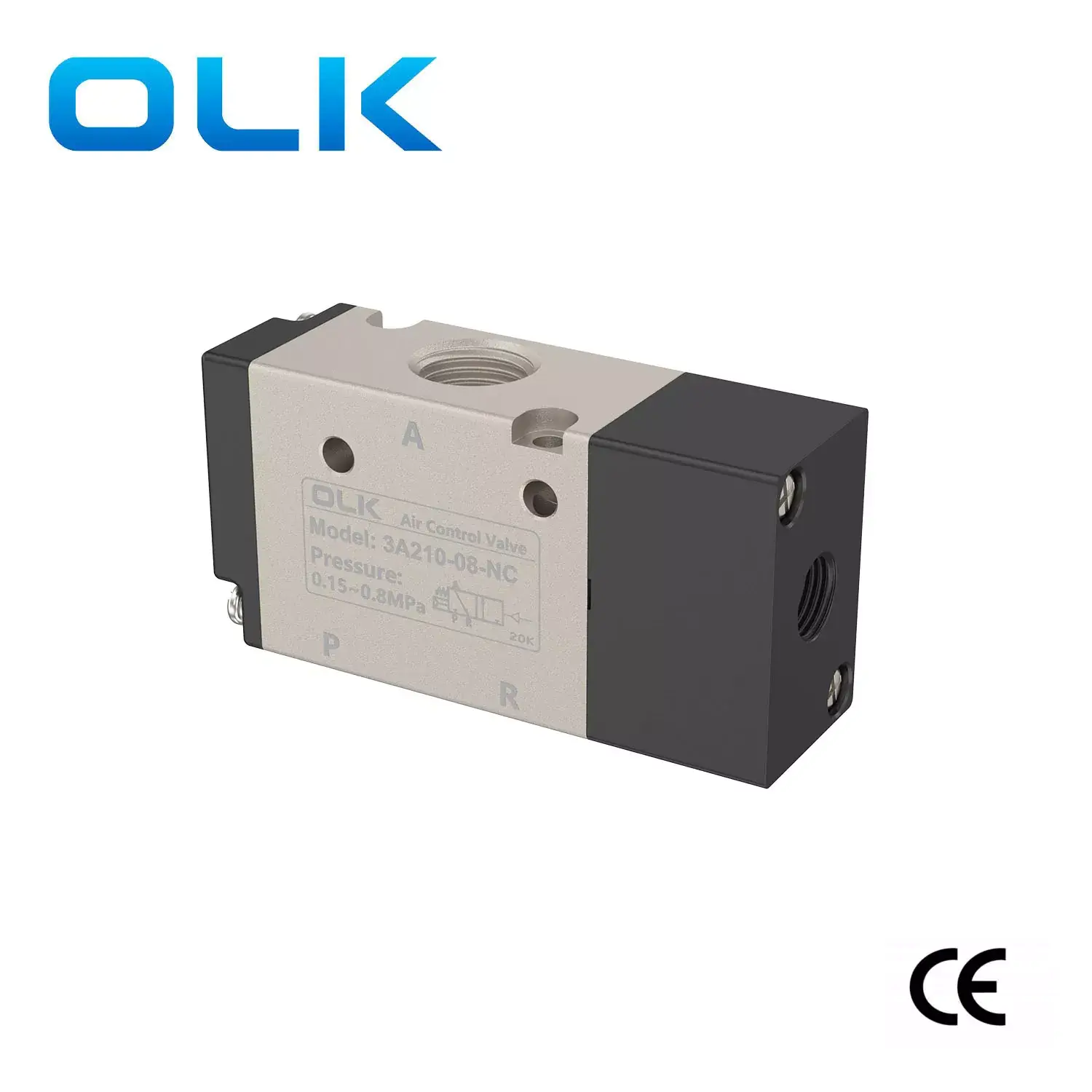

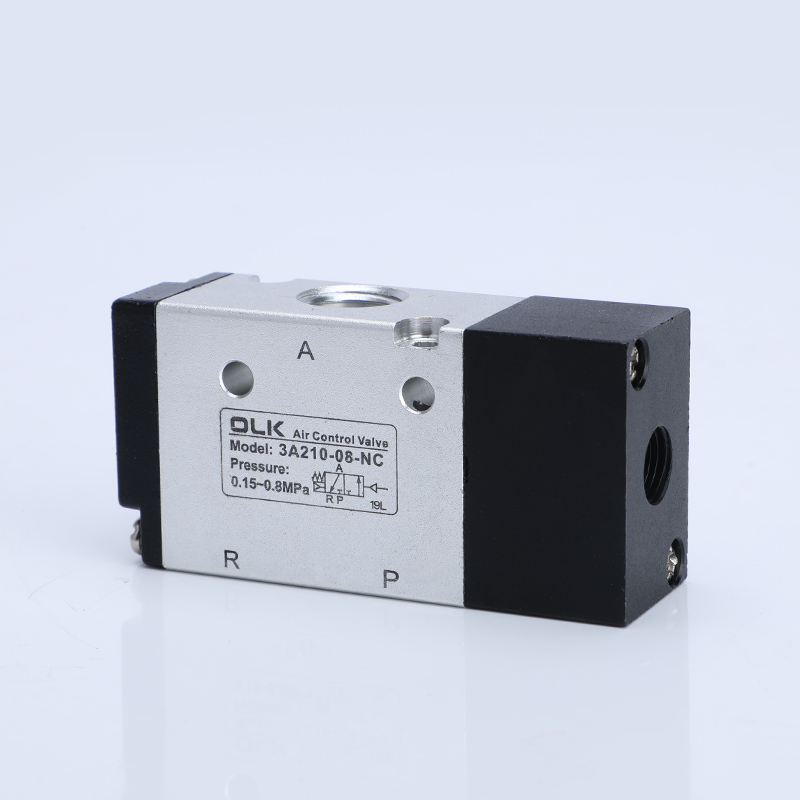

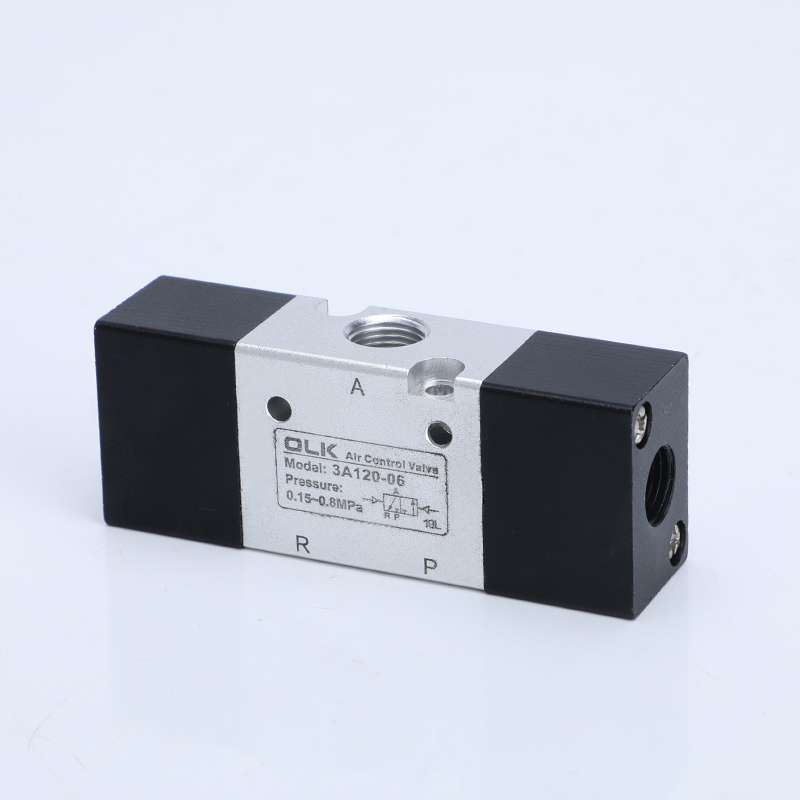

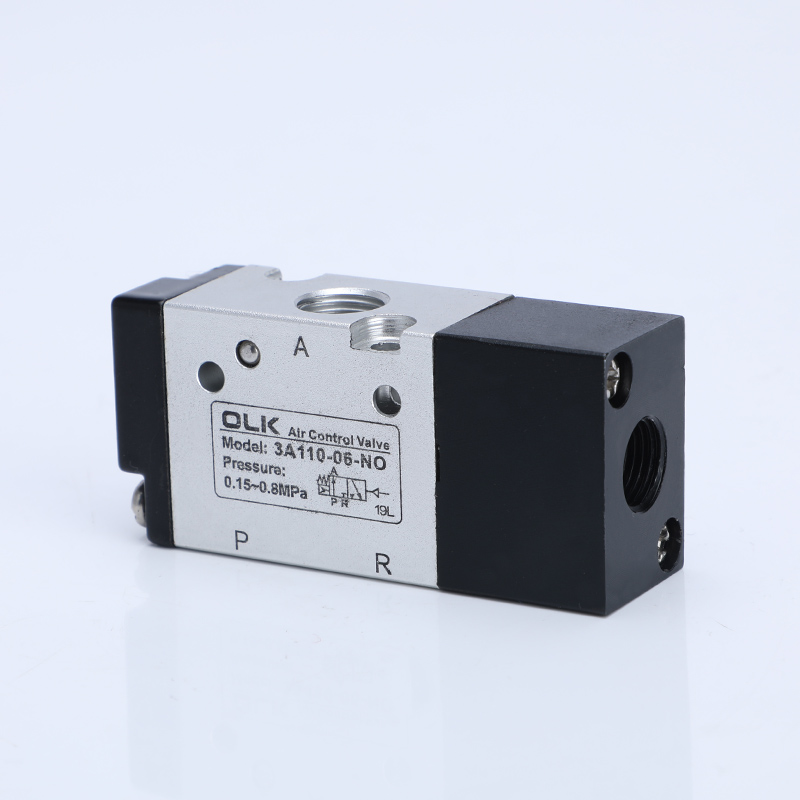

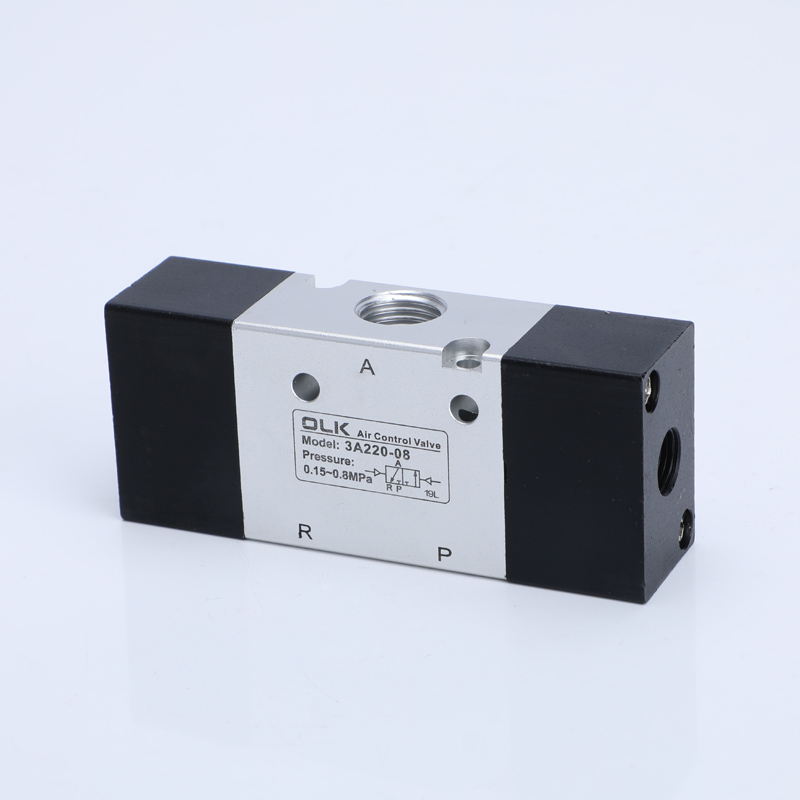

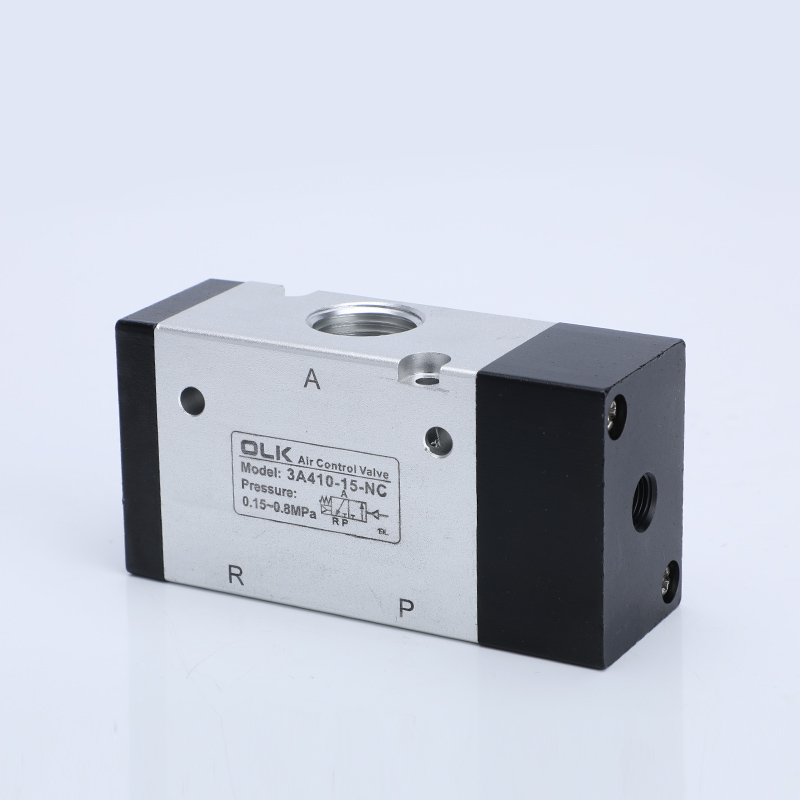

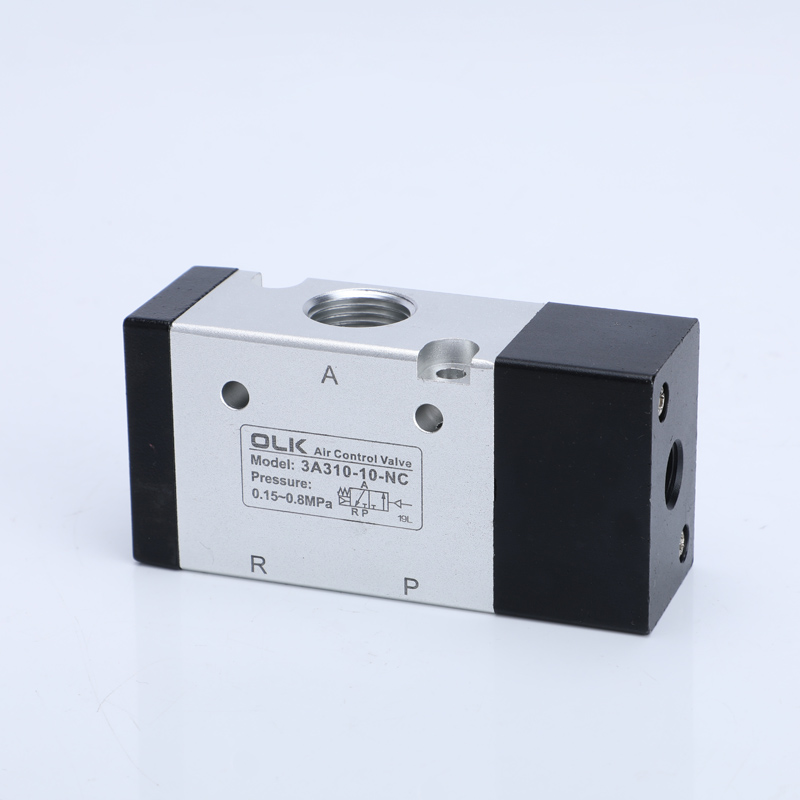

3A சீரிஸ் ஏர் கண்ட்ரோல் வால்வ் 3 வே நியூமேடிக் கண்ட்ரோல் ஃப்ளூயட் டைரக்ஷனல் வால்வு என்பது ஒரு திரவ திசை வால்வு ஆகும்.
தயாரிப்பு குறைந்த தொடக்க காற்றழுத்தத்தைக் கொண்டுள்ளது, ஒற்றை-தலை கட்டுப்பாட்டு வகை ஸ்பிரிங் ரீசெட் மற்றும் டூயல்-ஹெட் கண்ட்ரோல் வகையுடன் பொசிஷன் மெமரி செயல்பாடு உள்ளது.
உள் துளை சிறப்பு தொழில்நுட்பத்துடன் செயலாக்கப்படுகிறது, இதன் விளைவாக குறைந்த உராய்வு எதிர்ப்பு, எண்ணெய் உயவு தேவை இல்லை, நிலையான வாழ்க்கை சுழற்சி மற்றும் நீண்ட சேவை வாழ்க்கை.
கட்டமைப்பு இலகுரக மற்றும் நிறுவ எளிதானது.
Ouleikai (OLK) உற்பத்தியாளர்கள் தனிப்பயனாக்கப்பட்ட வால்வு உடல் சேவைகளை வழங்குகிறது, இது வால்வின் வெவ்வேறு மேற்பரப்பு சிகிச்சைகளை அனுமதிக்கிறது.

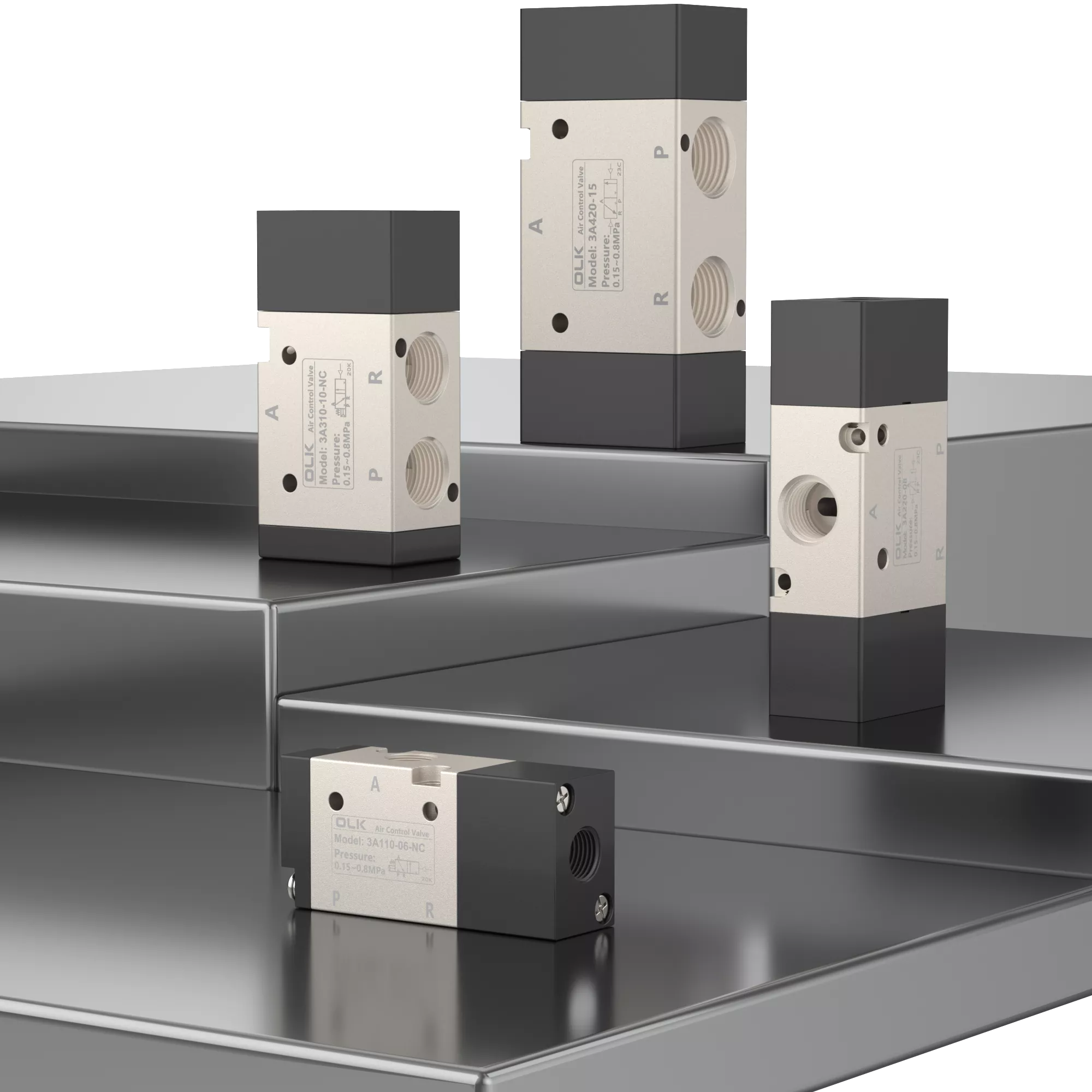

3A தொடர் காற்றுக் கட்டுப்பாட்டு வால்வுகள் 3 வழி மற்றும் ஓட்டக் கட்டுப்பாட்டு வால்வுகள் பேக்கேஜிங் ஆட்டோமேஷன் உபகரணங்கள், ரோபோ கட்டுப்பாடு, சுருக்கப்பட்ட காற்று அமைப்புகள் மற்றும் பிற துறைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.
சின்னம்:
ஆர்டர் குறியீடு
3A
3
10
08
எண்
மாதிரி
குறியீடு
வால்வு வகை
துறைமுக அளவு
நடிப்பு வகை
3A:2 நிலை 3 வழி வால்வு
1:100 தொடர்
10: ஒற்றை நடிப்பு
06:G1/8
இல்லை:பொதுவாக திறந்திருக்கும்
2:200 தொடர்
20: இரட்டை நடிப்பு
08:G1/4
NC:பொதுவாக நெருக்கமானது
3:300 தொடர்
10:G3/8

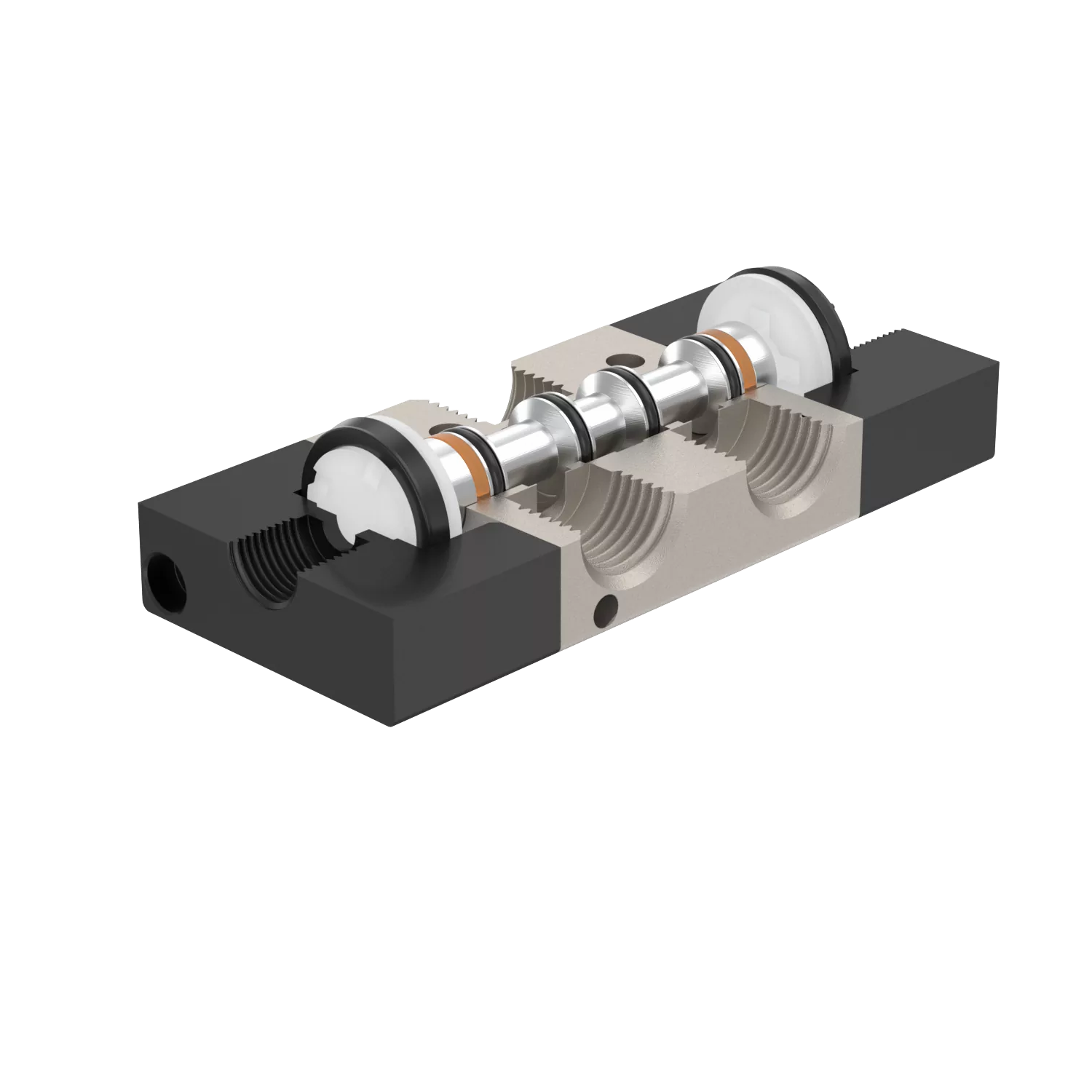

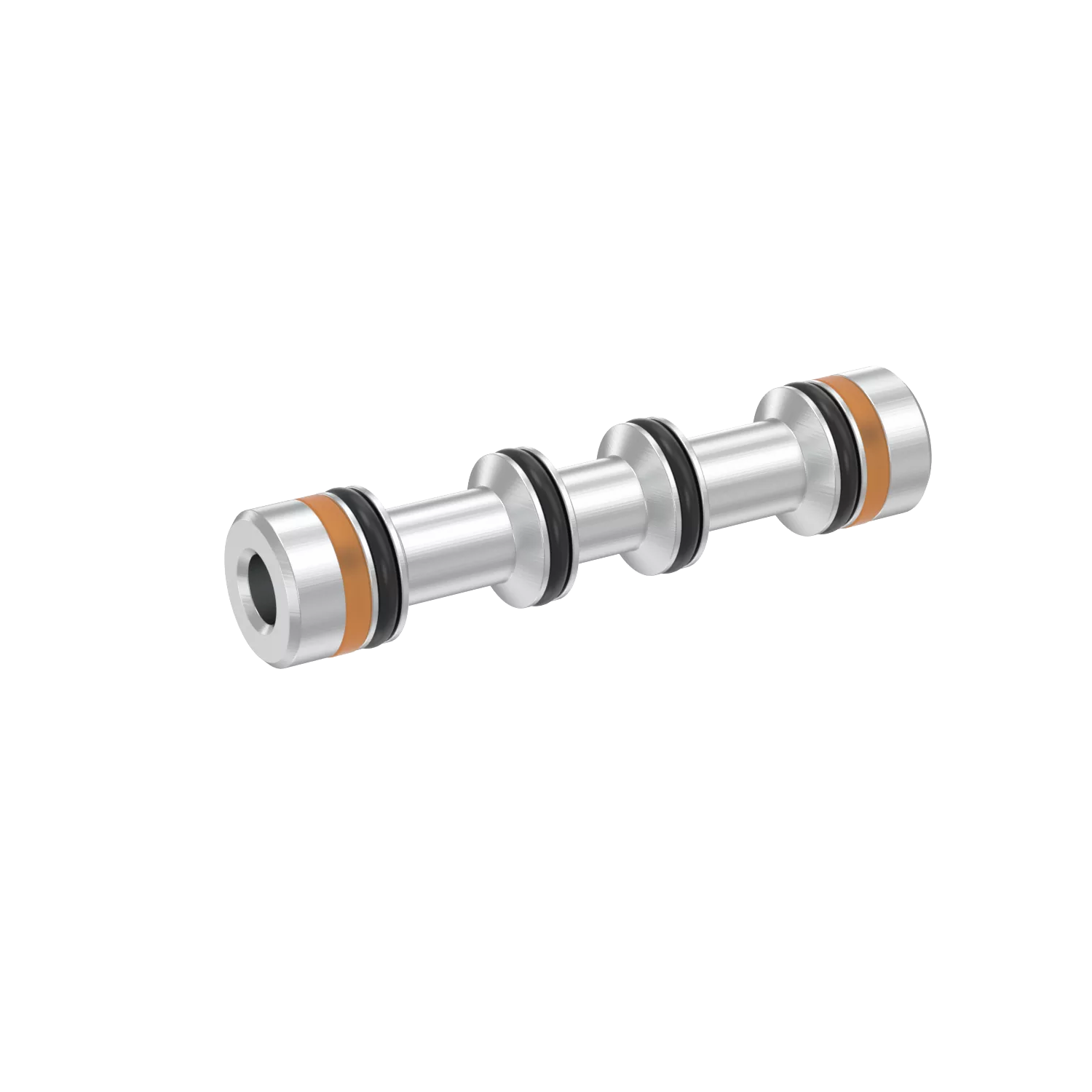

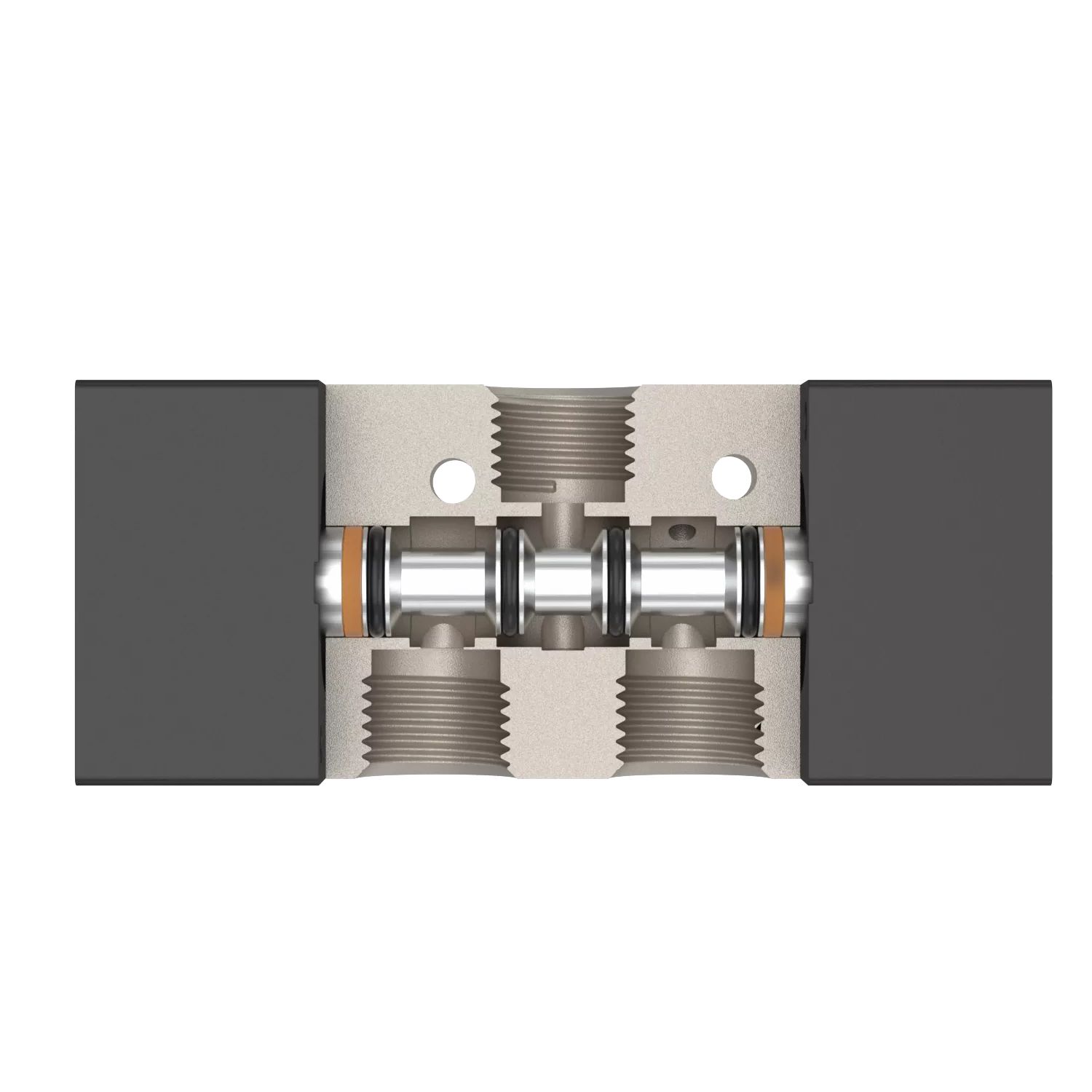

1. சிறந்த சீல் மற்றும் பதிலளிக்கக்கூடிய செயல்திறன் கொண்ட பிஸ்டன் வகை அமைப்பு.
2. நினைவக செயல்பாட்டுடன் இரட்டை-தலை நியூமேடிக் கட்டுப்பாடு.
3. சிறப்பு நுட்பங்களுடன் செயலாக்கப்பட்ட உள் துளைகள், குறைந்த உராய்வு எதிர்ப்பு, குறைந்த தொடக்க அழுத்தம் மற்றும் நீட்டிக்கப்பட்ட ஆயுட்காலம் ஆகியவற்றின் விளைவாக.
4. எண்ணெய் லூப்ரிகேஷன் தேவையில்லை.
5. பல மவுண்டிங் நிலைகளுடன் எளிதான நிறுவல்.
6. பேஸ்ப்ளேட் வால்வு சட்டசபையுடன் ஒருங்கிணைக்கப்படலாம், நிறுவல் இடத்தை சேமிக்கிறது.
|
வேலை செய்யும் ஊடகம் |
காற்று (40μm க்கும் அதிகமான வடிகட்டி மூலம் வடிகட்டப்பட்டது) |
|
செயல் |
வெளிப்புற காற்று கட்டுப்பாடு |
|
உயவு |
தேவையற்ற |
|
வேலை அழுத்த வரம்பு MPa(psi) |
0.15∼0.8(21~114) |
|
உத்தரவாத அழுத்தம் எதிர்ப்பு |
1.5MPa(215psi) |
|
வேலை வெப்பநிலை ° சி |
-20∼70 |
|
அதிகபட்ச இயக்க அதிர்வெண் |
5 முறை/வினாடி |
|
உடல் பொருள் |
அலுமினிய கலவை |
|
மாதிரி |
துறைமுக விட்டம் |
பதவிகளின் எண்ணிக்கை |
பயனுள்ள குறுக்கு வெட்டு பகுதி mm² (CV மதிப்பு) |
|
3A110-M5 |
M5 |
இரண்டு நிலை மூன்று வழி |
5.5(0.3) |
|
3A120-M5 |
M5 |
இரண்டு நிலை மூன்று வழி |
5.5(0.3) |
|
3A110-06 |
G1/8 |
இரண்டு நிலை மூன்று வழி |
12.0(0.67) |
|
3A120-06 |
G1/8 |
இரண்டு நிலை மூன்று வழி |
12.0(0.67) |
|
3A210-06 |
G1/8 |
இரண்டு நிலை மூன்று வழி |
14.0(0.7) |
|
3A220-06 |
G1/8 |
இரண்டு நிலை மூன்று வழி |
14.0(0.7) |
|
3A210-08 |
G1/4 |
இரண்டு நிலை மூன்று வழி |
16.0(0.89) |
|
3A120-06 |
G1/4 |
இரண்டு நிலை மூன்று வழி |
16.0(0.89) |
|
3A310-08 |
G1/4 |
இரண்டு நிலை மூன்று வழி |
25.0(1.39) |
|
3A320-08 |
G1/4 |
இரண்டு நிலை மூன்று வழி |
25.0(1.39) |
|
3A310-10 |
G3/8 |
இரண்டு நிலை மூன்று வழி |
30.0(1.67) |
|
3A320-10 |
G3/8 |
இரண்டு நிலை மூன்று வழி |
30.0(1.67) |
|
3A410-15 |
G1/2 |
இரண்டு நிலை மூன்று வழி |
50.0(2.79) |
|
3A420-15 |
G1/2 |
இரண்டு நிலை மூன்று வழி |
50.0(2.79) |
அடிக்கடி கேட்கப்படும் கேள்விகள்:
3A தொடரை NO அல்லது NC ஆக மாற்ற முடியுமா?
NO/NC இல் உள்ள கட்டமைப்பு வேறுபாடுகள் டிரிம், ஸ்பிரிங் நோக்குநிலை போன்றவற்றுடன் தொடர்புடையது என்பதால் சுய-மாற்று பொதுவாக பரிந்துரைக்கப்படுவதில்லை.
பரிந்துரைகள்: ஆர்டர் செய்யும் போது NO அல்லது NC தேர்வை அழிக்கவும்
மாதிரியை மாற்ற வேண்டும் என்றால், நம்பகத்தன்மையை உறுதிப்படுத்த வால்வு உடலை மாற்றலாம் அல்லது முழு வால்வையும் மாற்றலாம்
3A தொடர் நியூமேடிக் வால்வு NO/NC என்பது சோலனாய்டு வால்வு NO/NC ஐப் போன்றதா?
பொருளில் நிலையானது: NO=பொதுவாக திறந்திருக்கும் /NC=பொதுவாக மூடப்படும்
இருப்பினும், நியூமேடிக் கண்ட்ரோல் வால்வு காற்று அழுத்த சமிக்ஞையால் செயல்படுகிறது, மேலும் சோலனாய்டு வால்வு சுருளின் சோலனாய்டு விசையால் செயல்படுகிறது. இரண்டு கொள்கைகளும் வேறுபட்டவை.
தொடர் 3A NO/NC ஆனது CE சான்றிதழை ஆதரிக்கிறதா?
OLK இல் கிடைக்கிறது: CE (EMC+LVD) சான்றிதழில்
3A தொடரின் NO மற்றும் NC க்கு என்ன வித்தியாசம்?
NC (பொதுவாக மூடப்பட்டது): காற்று இல்லாதபோது வால்வு மூடப்படும், மேலும் சிக்னல்/காற்று அழுத்தத்தால் இயக்கப்பட்ட பின்னரே திறக்க முடியும்.
NO (பொதுவாக திறந்திருக்கும்): சுவாசிக்காதபோது வால்வு இயற்கையாகவே திறந்திருக்கும், மேலும் சமிக்ஞையைப் பெற்ற பிறகு மூடப்படும்.
