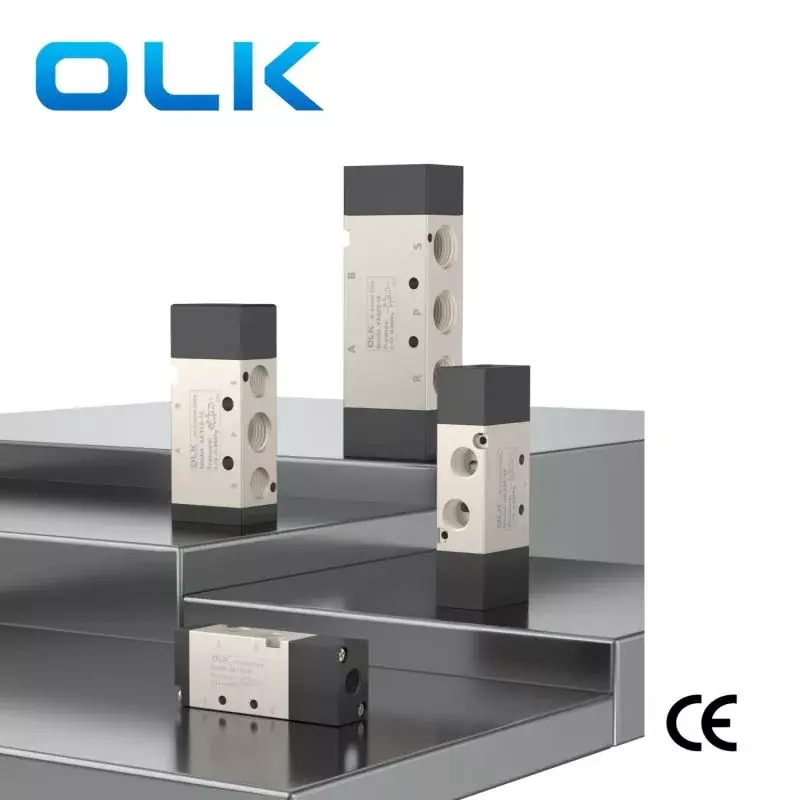

OULEIKAI (OLK) 4A தொடர் ஏர் கண்ட்ரோல் வால்வு 5 வழி பல்வேறு திரவங்களைக் கட்டுப்படுத்தவும் மாறவும் உதவுகிறது மற்றும் இரட்டை செயல்பாட்டு சிலிண்டர்களைக் கட்டுப்படுத்தலாம். 4A தொடர் காற்றால் கட்டுப்படுத்தப்படுகிறது, இது எரிவாயு கட்டுப்பாட்டின் ஸ்திரத்தன்மை மற்றும் துல்லியத்தை உறுதிப்படுத்த விரைவான மறுமொழி வேகம் மற்றும் துல்லியமான செயல்பாட்டை உறுதி செய்கிறது. தயாரிப்பின் ஆயுட்காலம் மற்றும் பாதுகாப்பை பாதிப்பதைத் தவிர்ப்பதற்காக குறிப்பிட்ட வரம்பை மீறும் நிபந்தனைகளின் கீழ் இந்த தயாரிப்பைப் பயன்படுத்துவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.
சின்னம்:
குறியீடு வரிசைப்படுத்துதல்
4 அ
1
10
06
மாதிரி
குறியீடு
வால்வு வகை
துறைமுக அளவு
4A: 2 நிலை 5 வழி வால்வு/3 நிலை 5 வழி வால்வு
1: 100 தொடர்
10: ஒற்றை சோலனாய்டு 5/2 வழி
M5: M5x0.8
2: 200 தொடர்
20: இரட்டை சோலனாய்டு வால்வு 5/2 வழி
06: ஜி 1/8
3: 300 தொடர்
30 சி: இரட்டை சோலனாய்டு வால்வு 5/3 வழி மூடிய மையம்
08: ஜி 1/4
4: 400 தொடர்
30E: இரட்டை சோலனாய்டு வால்வு 5/3 வழி வெளியேற்ற மையம்
10: ஜி 3/8
30 ப: இரட்டை சோலனாய்டு வால்வு 5/3 வழி அழுத்தம் மையம்
15: ஜி 1/2

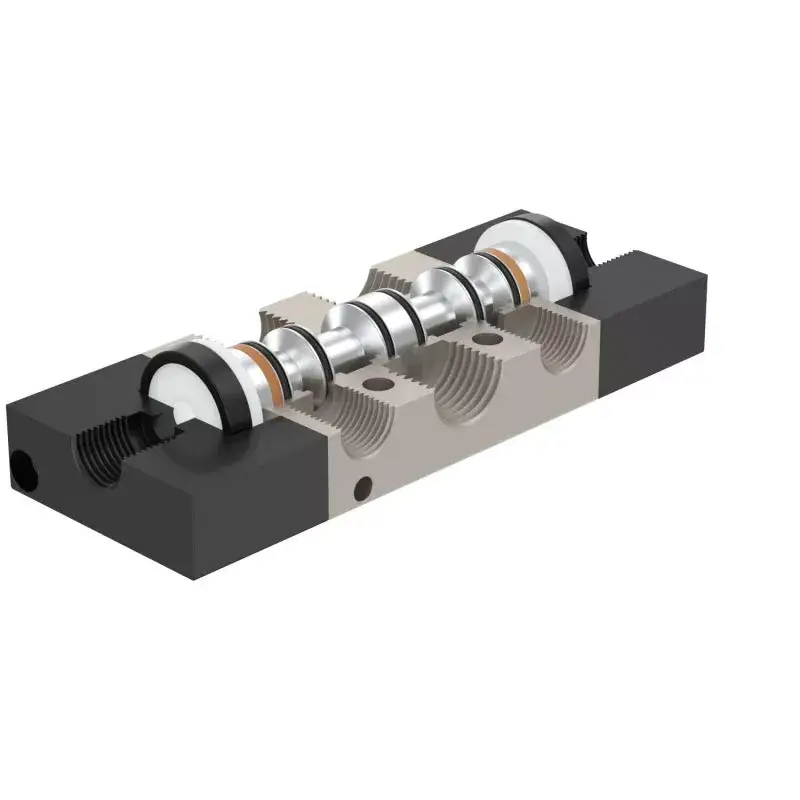

1. பிஸ்டன் வகை அமைப்பு, சிறந்த சீல், பதிலளிக்கக்கூடிய எதிர்வினை;
2. மூன்று-நிலை சோலனாய்டு வால்வுகள் தேர்வு செய்ய மூன்று மைய செயல்பாடுகளை வழங்குகின்றன;
3. இரட்டை தலை இரண்டு-நிலை நியூமேடிக் வால்வுகள் நினைவக செயல்பாட்டைக் கொண்டுள்ளன;
4. உள் துளை ஒரு சிறப்பு நுட்பத்துடன் செயலாக்கப்படுகிறது, இதன் விளைவாக குறைந்த உராய்வு எதிர்ப்பு, குறைந்த தொடக்க அழுத்தம் மற்றும் நீண்ட சேவை வாழ்க்கை;
5. எண்ணெய் உயவு தேவையில்லை;
6. ஒரு வால்வு குழுவை உருவாக்க ஒரு தளத்துடன் ஒருங்கிணைக்க முடியும், நிறுவல் இடத்தை சேமிக்கிறது.
|
வேலை செய்யும் ஊடகம் |
காற்று (40μm க்கு மேல் வடிகட்டி மூலம் வடிகட்டப்படுகிறது) |
|
செயல் |
வெளிப்புற காற்று கட்டுப்பாடு |
|
மசகு |
தேவையற்றது |
|
வேலை அழுத்த வரம்பு MPA (PSI) |
0.15∼0.8 (21 ~ 114) |
|
உத்தரவாத அழுத்தம் எதிர்ப்பு |
1.5MPA (215psi) |
|
வேலை வெப்பநிலை ° C. |
-20∼70 |
|
உடல் பொருள் |
அலுமினிய அலாய் |
|
மாதிரி |
துறைமுக விட்டம் |
நிலைகளின் எண்ணிக்கை |
அதிக இயக்க அதிர்வெண் |
பயனுள்ள குறுக்கு வெட்டு பகுதி MM² (சி.வி மதிப்பு) |
|
4A110-M5 |
எம் 5 |
2 நிலை 5 வழி |
5 முறை/இரண்டாவது |
5.5 (0.31) |
|
4A120-M5 |
எம் 5 |
2 நிலை 5 வழி |
5 முறை/இரண்டாவது |
5.5 (0.31) |
|
4A130C-M5 |
எம் 5 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
5.0 (0.28) |
|
4A130E-M5 |
எம் 5 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
5.0 (0.28) |
|
4A130P-M5 |
எம் 5 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
5.0 (0.28) |
|

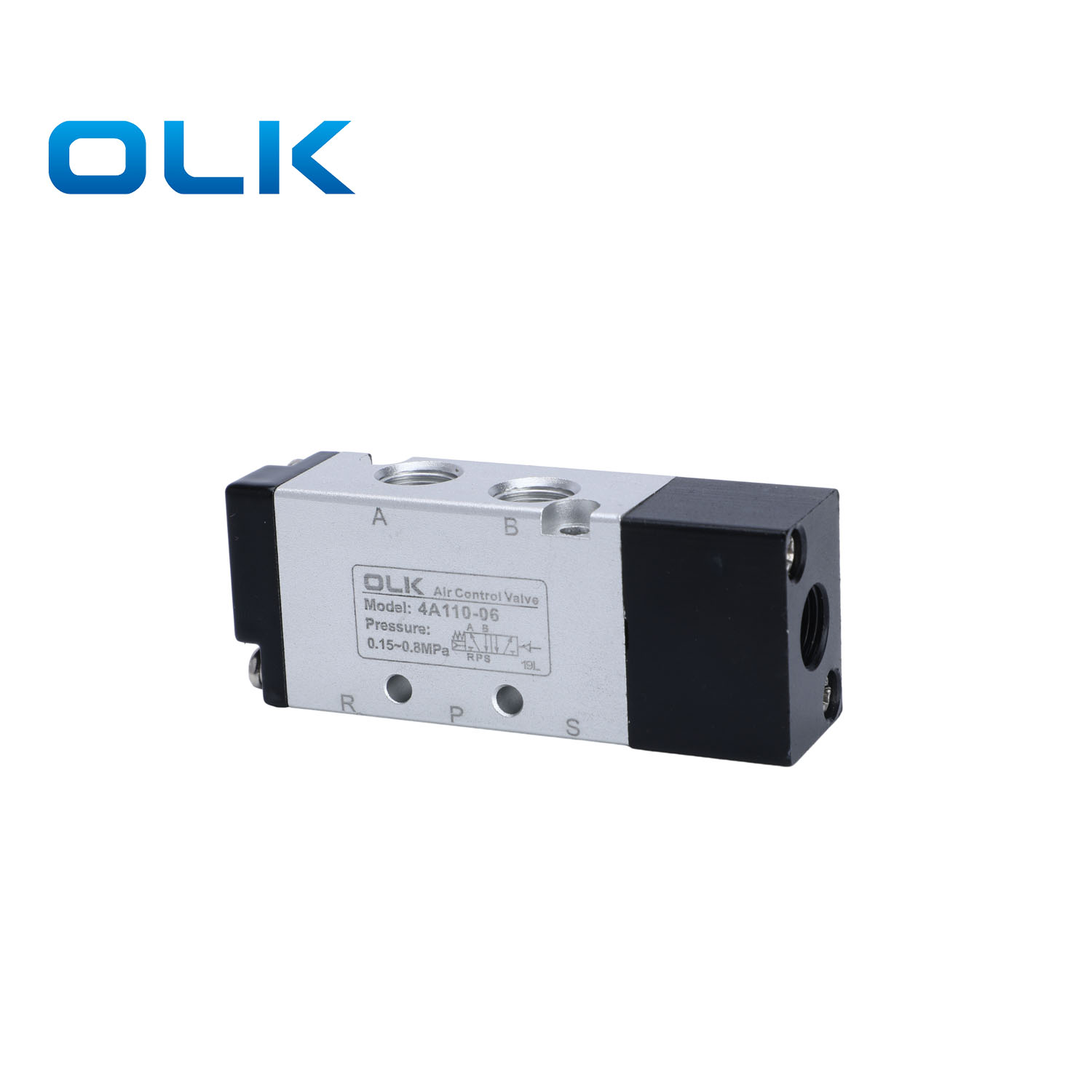

4A110-06 |
ஜி 1/8 |
2 நிலை 5 வழி |
5 முறை/இரண்டாவது |
12.0 (0.67) |
|

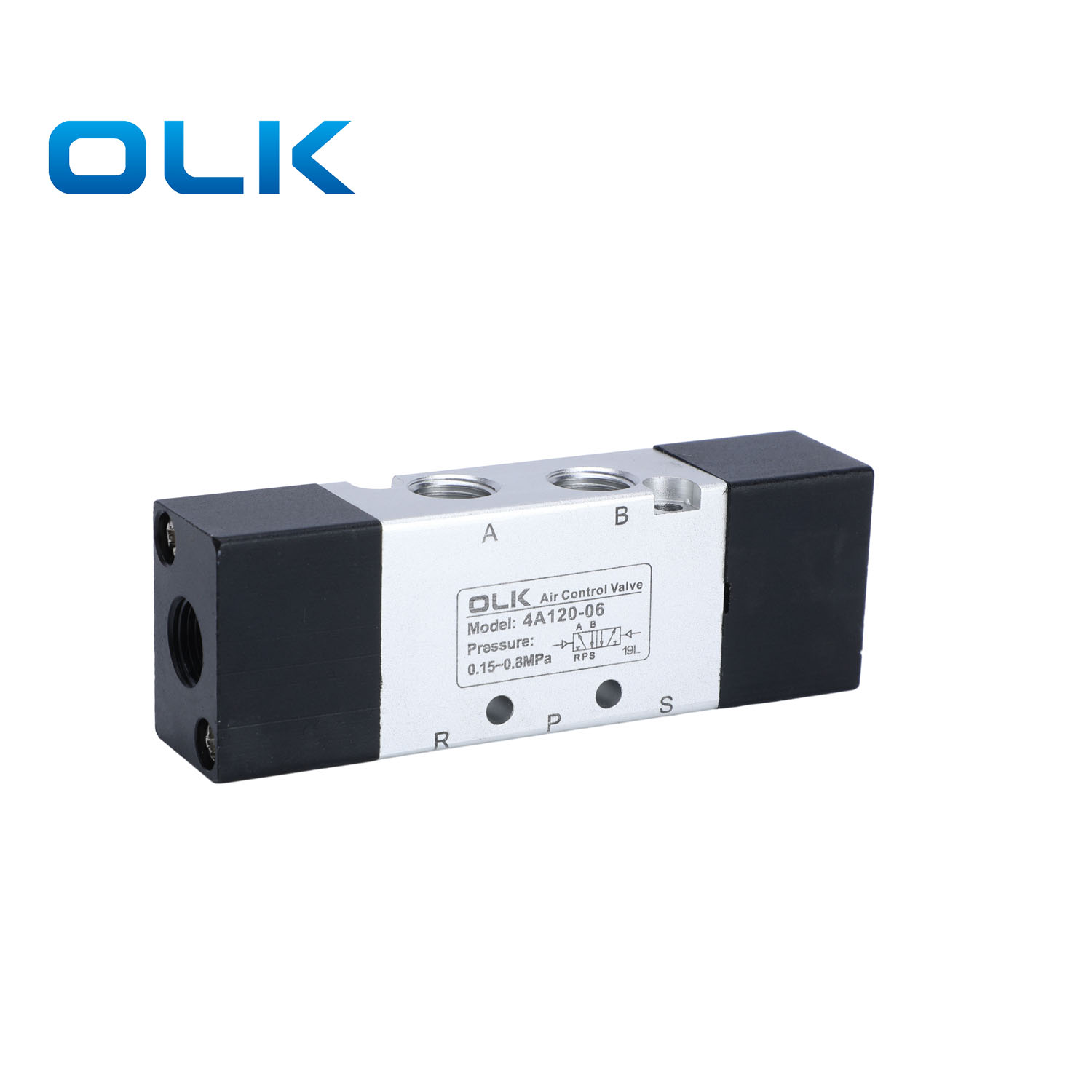

4A120-06 |
ஜி 1/8 |
2 நிலை 5 வழி |
5 முறை/இரண்டாவது |
12.0 (0.67) |
|

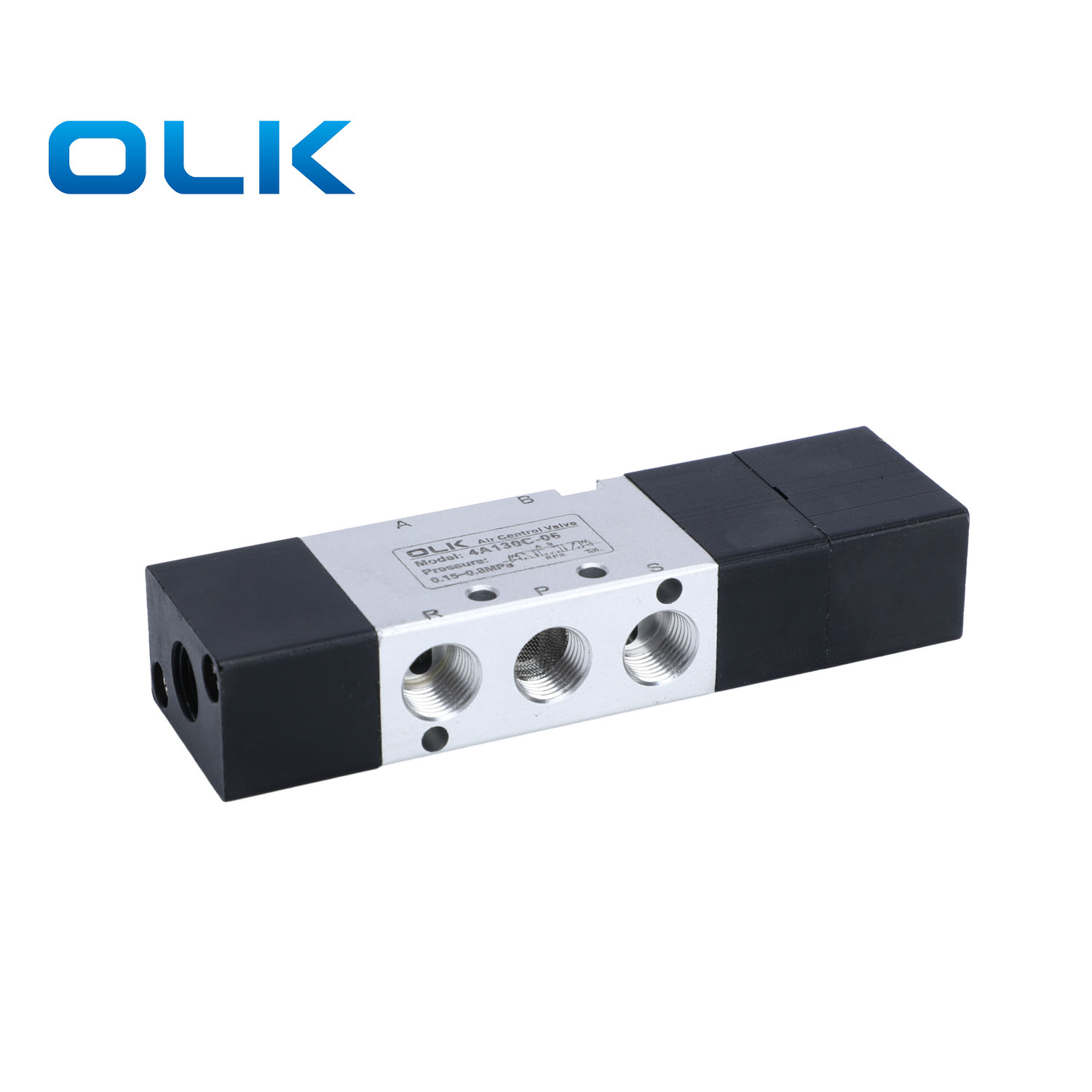

4A130C-06 |
ஜி 1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
9.0 (0.50) |
|
4A130E-06 |
ஜி 1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
9.0 (0.50) |
|
4A130P-06 |
ஜி 1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
9.0 (0.50) |
|
4A210-06 |
ஜி 1/8 |
2 நிலை 5 வழி |
5 முறை/இரண்டாவது |
14.0 (0.78) |
|

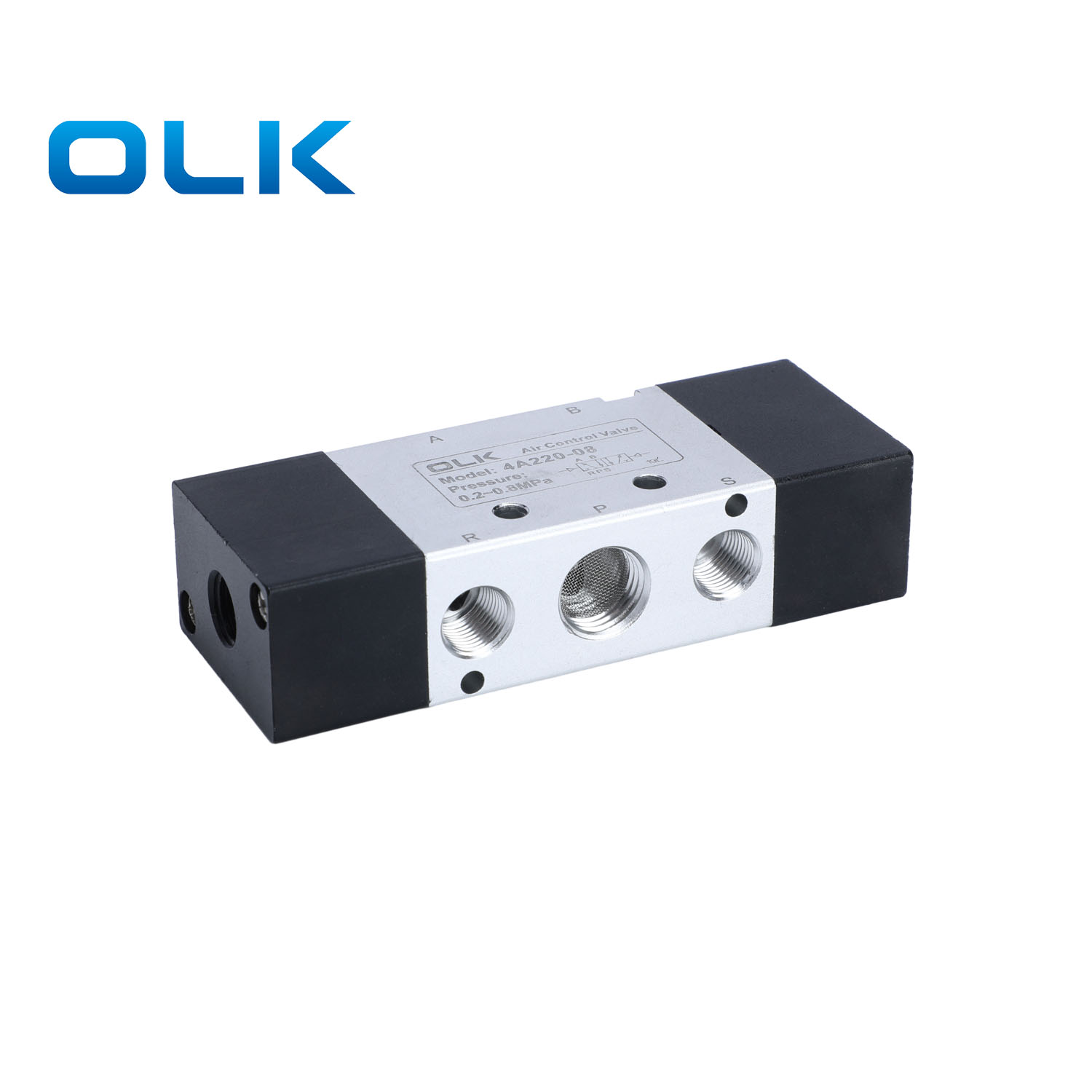

4A220-06 |
ஜி 1/8 |
2 நிலை 5 வழி |
5 முறை/இரண்டாவது |
14.0 (0.78) |
|
4A230C-06 |
ஜி 1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
12.0 (0.67) |
|
4A230E-06 |
ஜி 1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
12.0 (0.67) |
|
4A230P-06 |
ஜி 1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
12.0 (0.67) |
|

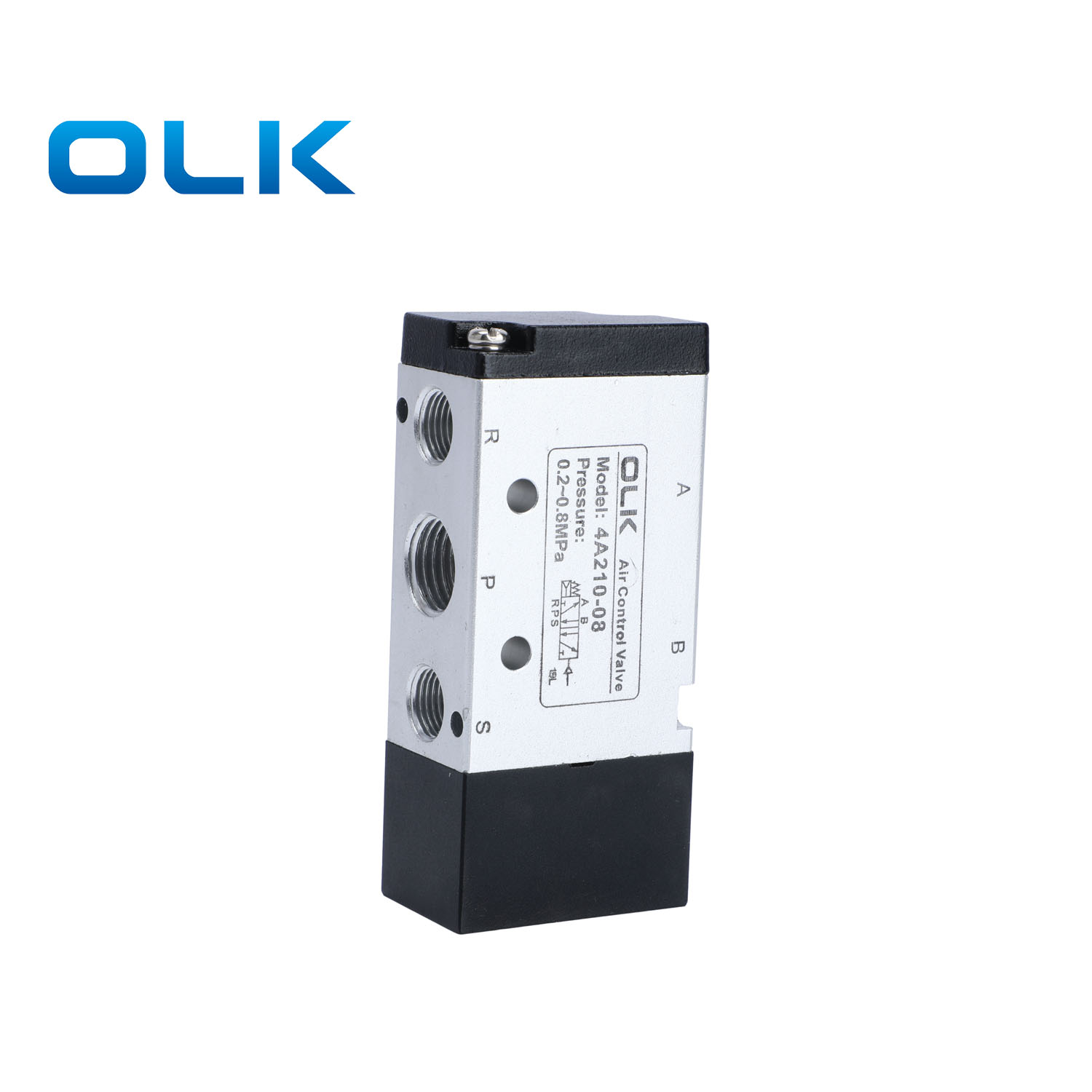

4A210-08 |
Inlet = கடையின் = G1/4 வெளியேற்ற = PT1/8 |
2 நிலை 5 வழி |
5 முறை/இரண்டாவது |
16.0 (0.89) |
|

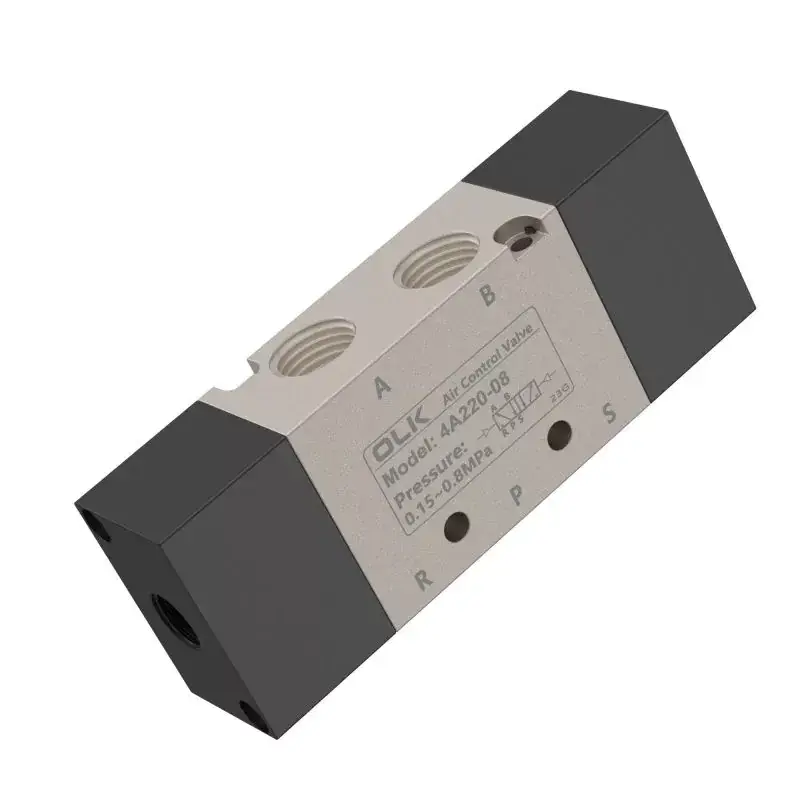

4A220-08 |
Inlet = கடையின் = G1/4 வெளியேற்ற = PT1/8 |
2 நிலை 5 வழி |
5 முறை/இரண்டாவது |
16.0 (0.89) |
|
4A230C-08 |
Inlet = கடையின் = G1/4 வெளியேற்ற = PT1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
12.0 (0.67) |
|
4A230E-08 |
Inlet = கடையின் = G1/4 வெளியேற்ற = PT1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
12.0 (0.67) |
|
4A230P-08 |
Inlet = கடையின் = G1/4 வெளியேற்ற = PT1/8 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
12.0 (0.67) |
|
4A310-08 |
ஜி 1/4 |
2 நிலை 5 வழி |
4 முறை/இரண்டாவது |
25.0 (1.40) |
|
4A320-08 |
ஜி 1/4 |
2 நிலை 5 வழி |
4 முறை/இரண்டாவது |
25.0 (1.40) |
|
4A330C-08 |
ஜி 1/4 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
18.0 (1.00) |
|
4A330E-08 |
ஜி 1/4 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
18.0 (1.00) |
|
4A330P-08 |
ஜி 1/4 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
18.0 (1.00) |
|
4A310-10 |
Inlet = கடையின் = G3/8 வெளியேற்ற = PT1/4 |
2 நிலை 5 வழி |
4 முறை/இரண்டாவது |
30.0 (1.67) |
|
4A320-10 |
Inlet = கடையின் = G3/8 வெளியேற்ற = PT1/4 |
2 நிலை 5 வழி |
4 முறை/இரண்டாவது |
30.0 (1.67) |
|
4A330C-10 |
Inlet = கடையின் = G3/8 வெளியேற்ற = PT1/4 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
18.0 (1.00) |
|
4A330E-10 |
Inlet = கடையின் = G3/8 வெளியேற்ற = PT1/4 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
18.0 (1.00) |
|
4A330P-10 |
Inlet = கடையின் = G3/8 வெளியேற்ற = PT1/4 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
18.0 (1.00) |
|
4A410-15 |
ஜி 1/2 |
2 நிலை 5 வழி |
3 முறை/இரண்டாவது |
50.0 (2.79) |
|
4A420-15 |
ஜி 1/2 |
2 நிலை 5 வழி |
3 முறை/இரண்டாவது |
50.0 (2.79) |
|
4A430C-15 |
ஜி 1/2 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
30.0 (1.67) |
|
4A430E-15 |
ஜி 1/2 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
30.0 (1.67) |
|
4A430P-15 |
ஜி 1/2 |
மூன்று நிலை ஐந்து வழி |
3 முறை/இரண்டாவது |
30.0 (1.67) |
