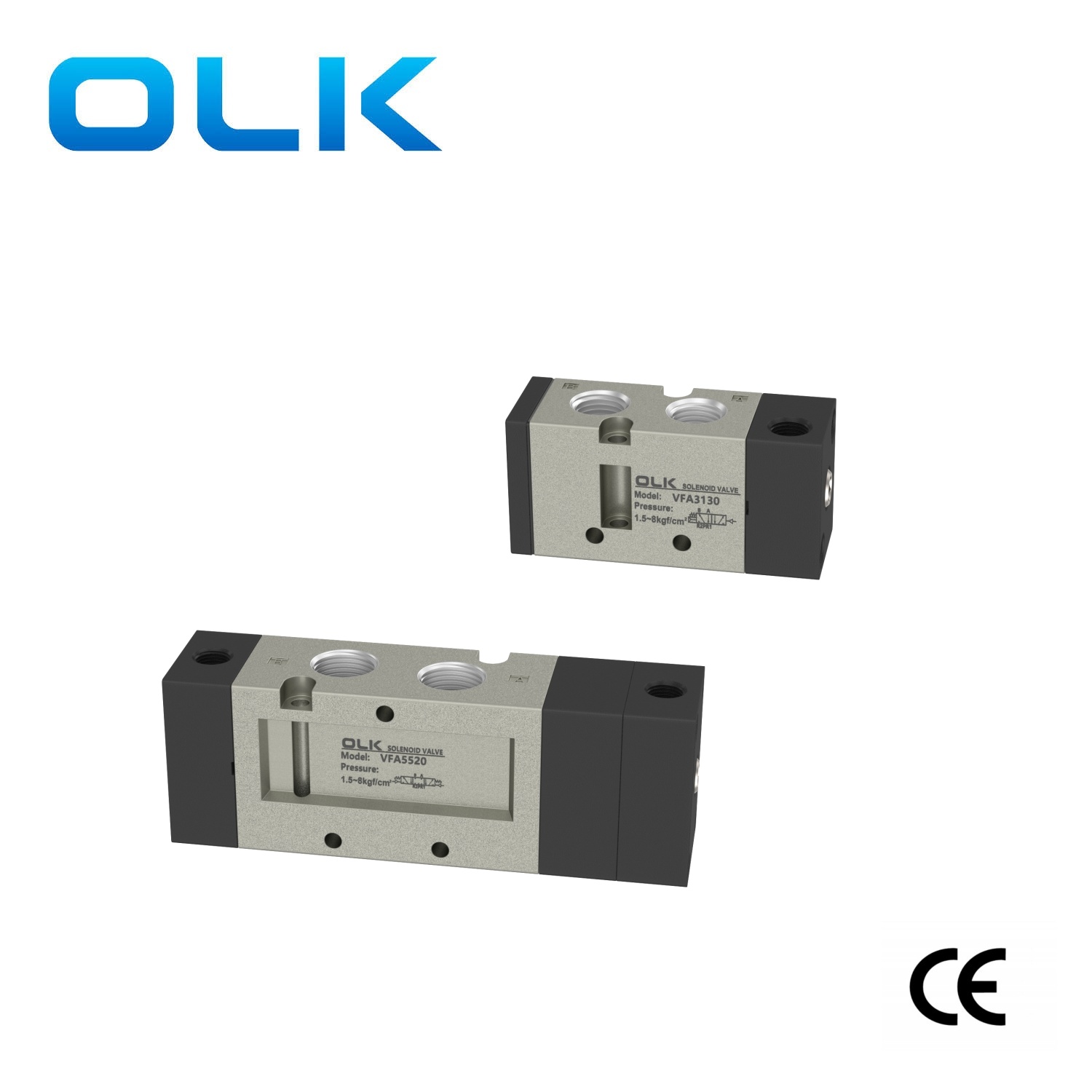

OULEIKAI (OLK) VFA தொடர் நியூமேடிக் கண்ட்ரோல் தலைகீழ் வால்வுகள் மூன்று விமான பாதை விருப்பங்களை வழங்குகின்றன: இரு வழி மூன்று-துறைமுகம், இரு வழி ஐந்து-துறைமுகம் மற்றும் மூன்று வழி ஐந்து போர்ட். காற்றழுத்தத்தின் திசையை மாற்ற வால்வு கோர் நியூமேடிக் அழுத்தத்தால் மாறுகிறது. இந்த நியூமேடிக் அழுத்தம் பைலட் அழுத்தம் அல்லது கட்டுப்பாட்டு அழுத்தம் என அழைக்கப்படுகிறது, இது வெளிப்புறமாக வழங்கப்படுகிறது. VFA காற்று கட்டுப்பாட்டு வால்வு உடலின் இடைமுக நூல்கள் பர் இல்லாதவை, மற்றும் வால்வு உடலின் உட்புறம் மென்மையானது. இது திறமையான தூய்மையற்ற வடிகட்டலுக்கு 40-மைக்ரான் வடிகட்டி திரையைப் பயன்படுத்துகிறது, சீல் வளையத்தின் ஆயுளை நீட்டிக்கிறது.
VFA நியூமேடிக் கட்டுப்பாட்டு வால்வு பெட்ரோ கெமிக்கல்ஸ், மின் உற்பத்தி, மருந்துகள் போன்ற பல்வேறு தொழில்துறை துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, இது வாயுவின் திசையையும் ஓட்டத்தையும் கட்டுப்படுத்துவதற்காக. கூடுதலாக, திரவ குழாய் கட்டுப்பாடு, எரிவாயு குழாய் கட்டுப்பாடு மற்றும் தானியங்கி உற்பத்தி வரி கட்டுப்பாடு போன்ற பணிகளுக்கு தொழில்துறை ஆட்டோமேஷன் அமைப்புகளிலும் இதைப் பயன்படுத்தலாம்.
சின்னம்
குறியீடு வரிசைப்படுத்துதல்
வி.எஃப் 3
130
4
G
B
02
தொடர்
சுருள் & நிலை
மின்னழுத்தம்
வரி வகை
கையேடு
துறைமுக அளவு
130: 5/2 வழி ஒற்றை சோலனாய்டு வால்வு
3: 110vac
ஜி: வரி வகை
02: PT1/4
230: 5/2 வழி இரட்டை சோலனாய்டு வால்வு
4: 220 வாக்
டி: இருந்து
330: 5/2 வழி இரட்டை சோலனாய்டு வால்வு மூடிய மையம்
5: 24 வி.டி.சி.
DZ: ஒளியுடன் DIN
430: 230: 5/2 வழி இரட்டை சோலனாய்டு வால்வு வெளியேற்ற மையம்
6: 12 வி.டி.சி.
530: 230: 5/2 வழி இரட்டை சோலனாய்டு வால்வு அழுத்தம் மையம்
|
வேலை செய்யும் ஊடகம் |
காற்று (40μm க்கு மேல் வடிகட்டி மூலம் வடிகட்டப்படுகிறது) |
|
செயல் |
வெளிப்புற காற்று கட்டுப்பாடு |
|
மசகு |
தேவையற்றது |
|
வேலை அழுத்த வரம்பு MPA (PSI) |
0.15 ~ 0.9 |
|
மாதிரி |
துறைமுக விட்டம் |
நிலைகளின் எண்ணிக்கை |
பயனுள்ள குறுக்கு வெட்டு பகுதி MM² (சி.வி மதிப்பு) |
|
VFA3130-02 |
Inlet = கடையின் = PT1/4 வெளியேற்ற = PT1/8 |
2 நிலை 5 வழி |
18 (1) |
|
VFA3230-02 |
Inlet = கடையின் = PT1/4 வெளியேற்ற = PT1/8 |
2 நிலை 5 வழி |
18 (1) |
|
VFA3330-02 |
Inlet = கடையின் = PT1/4 வெளியேற்ற = PT1/8 |
மூன்று நிலை ஐந்து வழி |
18 (1) |
|
VFA3430-02 |
Inlet = கடையின் = PT1/4 வெளியேற்ற = PT1/8 |
மூன்று நிலை ஐந்து வழி |
18 (1) |
|
VFA3530-02 |
Inlet = கடையின் = PT1/4 வெளியேற்ற = PT1/8 |
மூன்று நிலை ஐந்து வழி |
18 (1) |
|
VFA5120-03 |
PT3/8 |
2 நிலை 5 வழி |
45 (2.5) |
|
VFA5220-03 |
PT3/8 |
2 நிலை 5 வழி |
45 (2.5) |
|
VFA5320-03 |
PT3/8 |
மூன்று நிலை ஐந்து வழி |
45 (2.5) |
|
VFA5420-03 |
PT3/8 |
மூன்று நிலை ஐந்து வழி |
45 (2.5) |
|
VFA5520-03 |
PT3/8 |
மூன்று நிலை ஐந்து வழி |
45 (2.5) |
