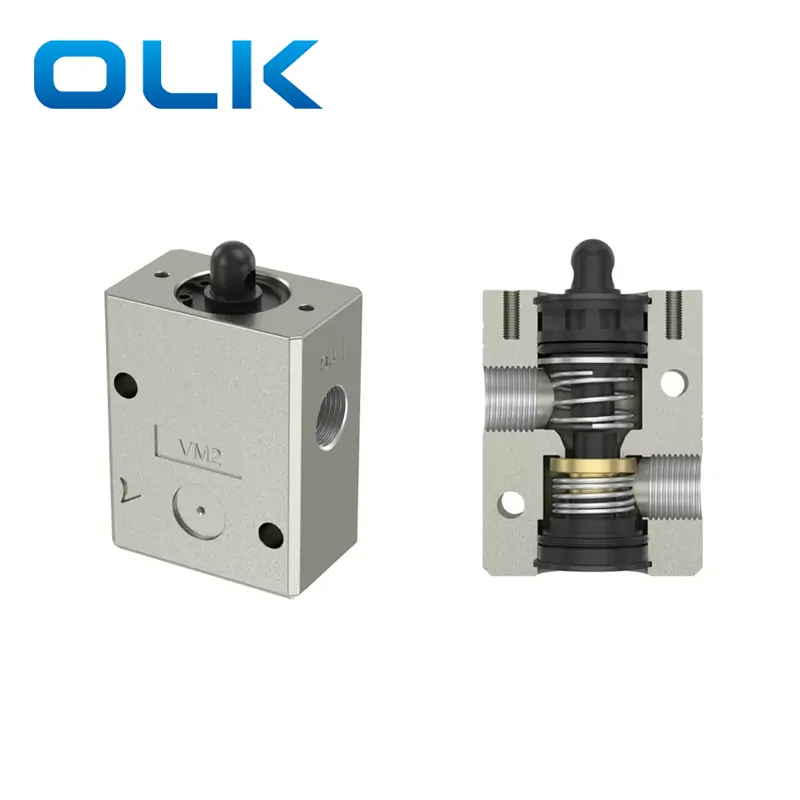

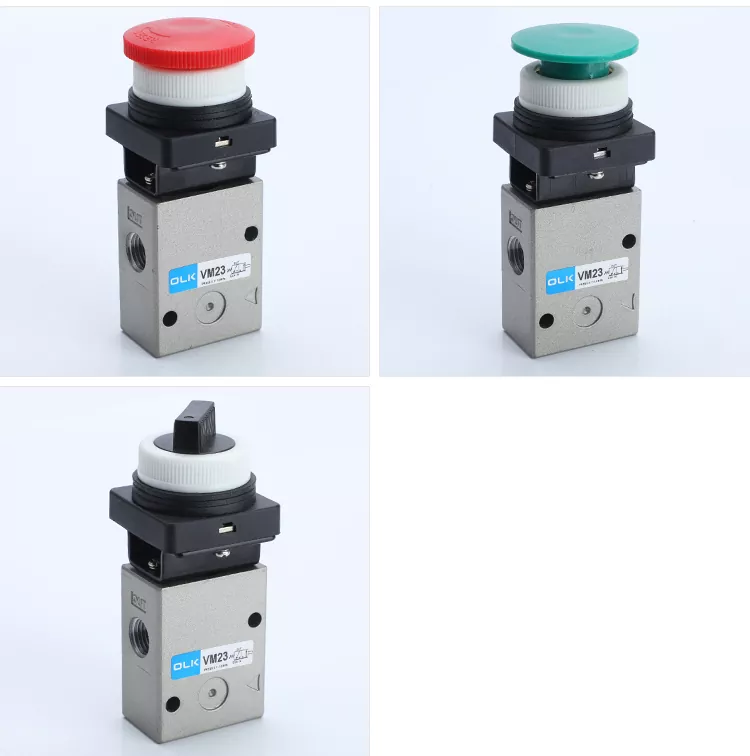

Ouleikai (OLK) VM230 தொடர் SMC- வகை இயந்திர பொத்தான் வால்வுகள் இரண்டு செயல்பாட்டு வகைகளில் கிடைக்கின்றன: 2-நிலை 3-வழி. VM230 சீரிஸ் ஏர் இன்லெட் மற்றும் கடையின் துறைமுகங்கள் கீழே போர்ட்டில் வருகின்றன. RC1/4 துறைமுகங்களுக்கான நூல் அளவுகள்.

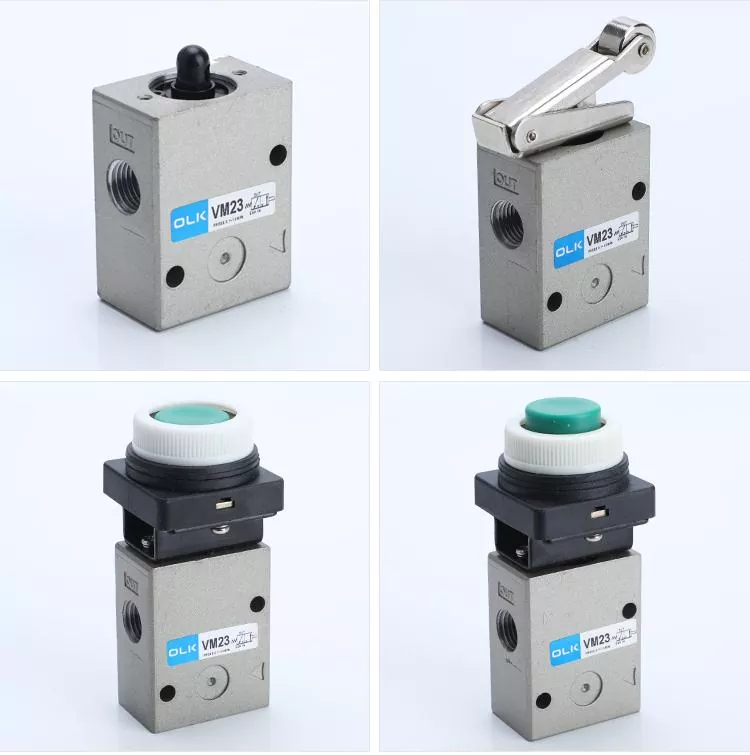

-அடிப்படை (VM230-02-00)
-ரோலர் (VM230-02-01)

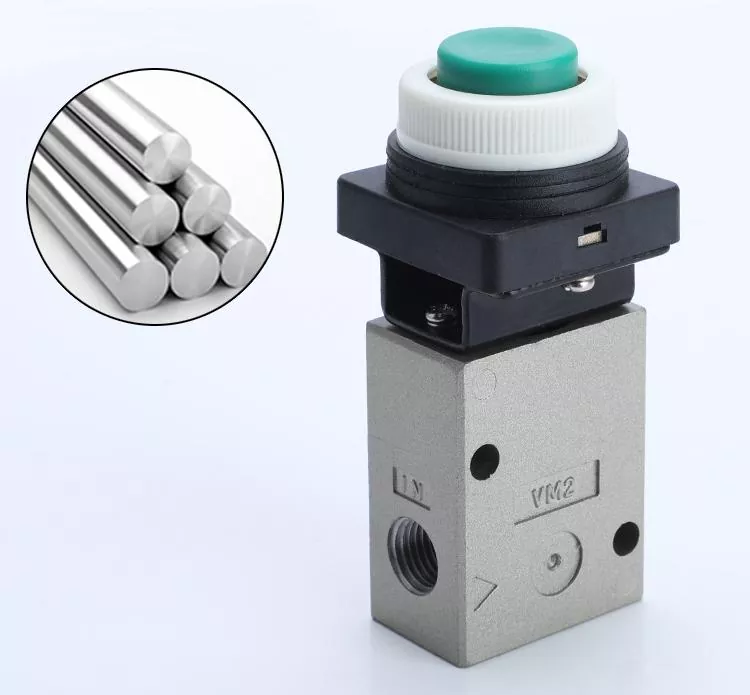

-காளான் பொத்தான் (VM230-02-30)
-நீட்டிக்கப்பட்ட தலை பொத்தான் (VM230-02-32)
-தட்டையான தலை பொத்தான் (VM230-02-33)
-அவசர நிறுத்த பொத்தான் (VM230-02-37)
-குமிழ் (VM230-02-34)
சின்னம்:
பொத்தான்கள் நான்கு வண்ணங்களில் கிடைக்கின்றன: சிவப்பு, பச்சை, கருப்பு மற்றும் மஞ்சள்.
|
குறியீடு வரிசைப்படுத்துதல் |
||||||||
|
Vm2 |
3 |
0 |
_ |
02 |
_ |
01 |
_ |
S |
|
மாதிரி: வி.எம் 2 தொடர் |
துறைமுகங்களின் எண்ணிக்கை |
குழாய் திசை மற்றும் உலக்கையின் உயரம் |
|
துறைமுக அளவு: |
|
ஆக்சுவேட்டர் வகை |
|
ஆக்சுவேட்டருக்கான பின்னொட்டு |
|
|
2: 2 போர்ட் |
0: பக்க போர்ட்டு/நீண்ட |
|
02: PT1/4 |
|
00: அடிப்படை |
|
எஸ்: ஹார்ட் ஸ்டீல் ரோலர் |
|
|
3: 3 போர்ட் |
1: பக்க போர்ட்டு /குறுகிய |
|
|
|
01: ரோலர் நெம்புகோல் |
|
ஆர்: சிவப்பு புஷ் பொத்தான் |
|
|
|
2: கீழே போர்ட்டு/நீண்டது |
|
|
|
30: புஷ் பொத்தான் (காளான்) |
|
பி: கருப்பு புஷ் பொத்தான் |
|
|
|
3: கீழே போர்ட்டட்/குறுகிய |
|
|
|
32: புஷ் பொத்தான் (நீட்டிக்கப்பட்டது) |
|
ஜி: பச்சை புஷ் பொத்தான் |
|
|
|
|
|
|
|
33: புஷ் பொத்தான் (பறிப்பு) |
|
ஒய்: மஞ்சள் புஷ் பொத்தான் |
|
|
|
|
|
|
|
34: ட்விஸ்ட் தேர்வாளர் (2 நிலை) |
|
|
|
|
|
|
|
|
|
37: முக்கிய தேர்வாளர் （அவசர நிறுத்தம் |
|
|
|
|
VM100 |
VM200 |
|
வேலை செய்யும் ஊடகம் |
காற்று/மந்த வாயு |
காற்று/மந்த வாயு |
|
செயல் |
வெளிப்புற கட்டுப்பாட்டு நேரடி நடவடிக்கை |
வெளிப்புற கட்டுப்பாட்டு நேரடி நடவடிக்கை |
|
துறைமுக விட்டம் |
பக்க: G1/8 கீழே: M5x0.8 |
PT1/4 |
|
நிலைகளின் எண்ணிக்கை |
2 நிலை 3 வழி |
2 நிலை 3 வழி |
|
மசகு |
தேவையற்றது |
தேவையற்றது |
|
வேலை அழுத்த வரம்பு MPA (PSI) |
-0.1∼1.0 |
-0.1∼1.0 |
|
வேலை வெப்பநிலை ° C. |
-5∼60 |
-5∼60 |
|
உடல் பொருள் |
அலுமினிய அலாய் |
அலுமினிய அலாய் |
|
பயனுள்ள குறுக்கு வெட்டு பகுதி （சி.வி) |
2.5 மிமீ² ுமை 0.14 |
19 மிமீ² ுமை 1.0 |
