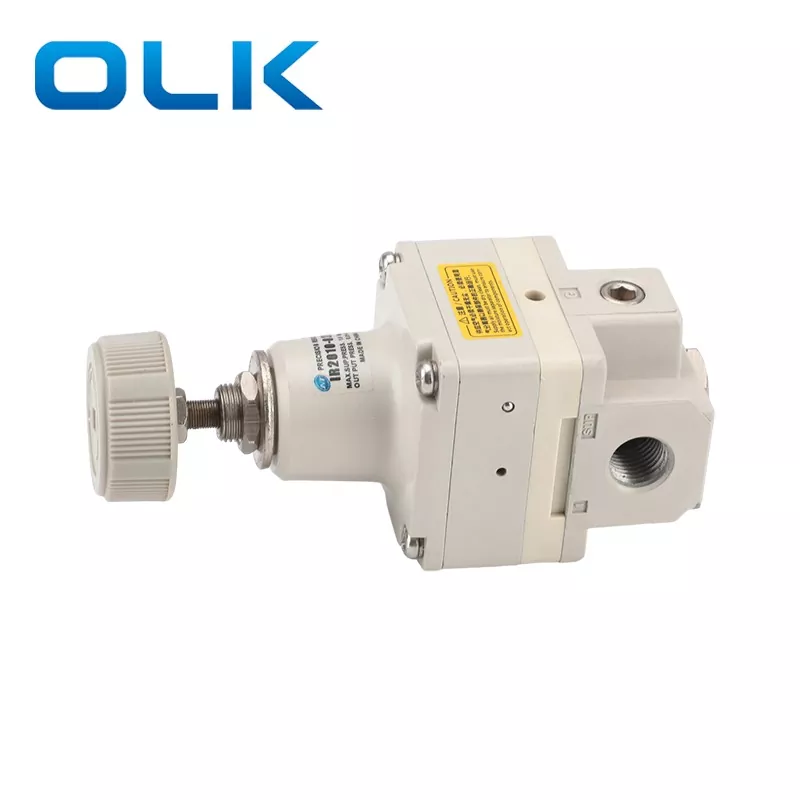

SMC IR துல்லிய சீராக்கி

குறியீடு வரிசைப்படுத்துதல்

மற்றும்

1

0

0

0

_

01

உடல் அளவு

அழுத்தம் வரம்பை அமைக்கவும்

வெளியேற்ற திசை

குழாய் நூல் வகை

துறைமுக அளவு

1:

0: 0.005 முதல் 0.2 MPa / 0.01 முதல் 0.2 MPa வரை

0: கீழே வெளியேற்றம்

வெற்று: PT/RC நூல்

01: 1/8

2:

1: 0.01 முதல் 0.4 MPa வரை

1: முன் வெளியேற்றம்

N: NPT நூல்

02: 1/4

2: 0.01 முதல் 0.8 MPa வரை

2: பின்புற வெளியேற்றம்

எஃப்: ஜி நூல்

03: 3/8

04: 1/2

மாதிரி

IR10_0-A.

IR20_0-0A

ஃபுலிட்

காற்று

ஆதார அழுத்தம்

1.5MPA

அதிகபட்ச வேலை அழுத்தம்

1.0MPA

குறைந்தபட்ச வேலை அழுத்தம்

அழுத்தம் +0.05 MPa ஐ அமைக்கவும்

அழுத்தம் வரம்பை அமைக்கவும்

IR1000-A: 0.005 முதல் 0.2 MPa வரை

IR2000-A: 0.005 முதல் 0.2 MPa வரை

IR1010-A: 0.01 முதல் 0.4 MPa வரை

IR2010-A: 0.01 முதல் 0.4 MPa வரை

IR1020-A: 0.01 முதல் 0.8 MPa வரை

IR2020-A: 0.01 முதல் 0.8 MPa வரை

உணர்திறன்

முழு இடைவெளியில் 0.2% க்குள்

மீண்டும் நிகழ்தகவு

முழு இடைவெளியில் ± 0.5% க்குள்

காற்று நுகர்வு

1 எல்/நிமிடம் (அன்ர்) அல்லது அதற்கும் குறைவாக

துறைமுக அளவு

1/8.

1/4.

அழுத்த பாதை துறைமுகம்

1/8 (2 இடங்கள்)

சுற்றுப்புற மற்றும் திரவ வெப்பநிலை

-5-60

எடை (கிலோ)

0.13

0.23
