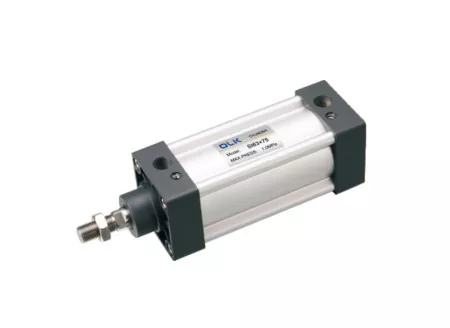

SI தொடர் ISO15552 நிலையான நியூமேடிக் சிலிண்டர் மூன்று வகைகளில் கிடைக்கிறது: நிலையான இரட்டை-நடிப்பு, SID இரட்டை-தடி இரட்டை-நடிப்பு, மற்றும் சரிசெய்யக்கூடிய பக்கவாதத்துடன் கூடிய SIJ இரட்டை-தடி இரட்டை-நடிப்பு. அவை ISO 15552 தரநிலைக்கு இணங்குகின்றன, அதாவது அவற்றின் நிறுவல் பரிமாணங்களை விட பெரியதுSU நியூமேடிக் சிலிண்டர்கள்2.பிஸ்டன் முத்திரை 2 Y-வடிவ ஒருவழி முத்திரை அமைப்பு கொண்டது, இது இழப்பீட்டு செயல்பாடு, நீண்ட சேவை வாழ்க்கை மற்றும் குறைந்த தொடக்க அழுத்தம்,
1.IS015552(அசல் IS06431) நிலையான நியூமேடிக் சிலிண்டர்;
2.பிஸ்டன் முத்திரை 2 Y-வடிவ ஒருவழி முத்திரை அமைப்பு கொண்டது, இது இழப்பீட்டு செயல்பாடு, நீண்ட சேவை வாழ்க்கை மற்றும் குறைந்த தொடக்க அழுத்தம்,
3. டை ராட் இல்லாத 米-வடிவ அலுமினிய குழாய் நல்ல அரிப்பு எதிர்ப்பைக் கொண்டுள்ளது;
4. சிலிண்டரின் இடையக சரிசெய்தல் மென்மையானது மற்றும் நிலையானது:
5.பல குறிப்புகள் கொண்ட நிறுவலுக்கான சிலிண்டர்கள் மற்றும் பாகங்கள் விருப்பமானவை.

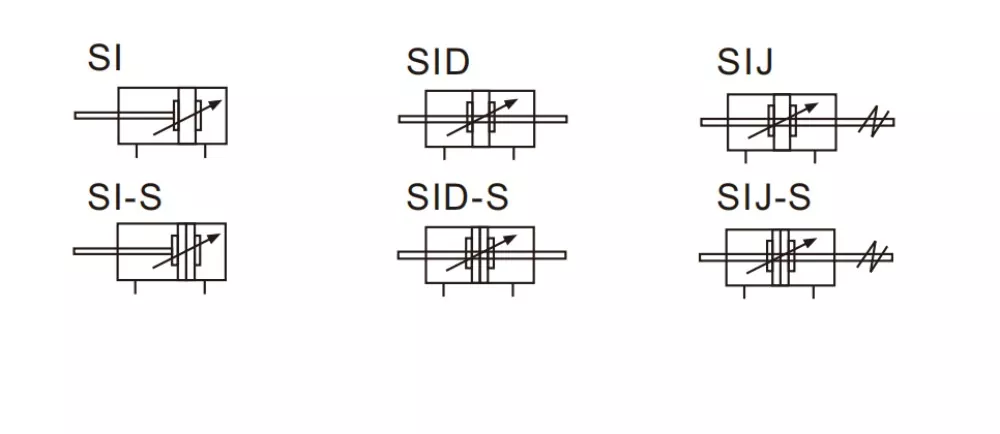

SI தொடர் ISO15552 நிலையான நியூமேடிக் சிலிண்டர் சின்னம்:
|
ஆர்டர் குறியீடு |
|
|||||||||
|
மற்றும் |
160 |
|
எக்ஸ் |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
எக்ஸ் |
50 |
|
|
S |
|
|
|
|
சொல்லுங்கள் |
160 |
|
எக்ஸ் |
50 |
-- |
20 |
S |
|
|
|
|
மாதிரி |
துளை அளவு |
தடி பொருள் |
|
பக்கவாதம் |
|
அனுசரிப்பு பக்கவாதம் |
காந்தம் |
ஏற்ற வகை |
சீல் பொருள் |
நூல் வகை |
|
எஸ்ஐ: இரட்டை நடிப்பு வகை |
|
வெற்று: நடுத்தர கார்பன் எஃகு |
|
|
|
10:10மி.மீ |
வெற்று: காந்தம் இல்லாமல் |
|
SID:డబుల్ రాడ్ రకం |
வெற்று:PT (55°) |
|
SID:இரட்டை கம்பி வகை |
|
A:SUS420J2 |
|
|
|
20:20மி.மீ |
எஸ்: காந்தத்துடன் |
எச்: விட்டான் |
ஜி:ஜி (55°) |
|
|
SIJ: அனுசரிப்பு பக்கவாதம் வகை |
|
பி:SUS304 |
|
|
|
30:30மி.மீ |
|
N:NBR |
T:NPT(60°) |
|
|
துளை அளவு(மிமீ) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
நடிப்பு முறை |
இரட்டை நடிப்பு |
|||||||||
|
வேலை செய்யும் ஊடகம் |
சுத்தமான காற்று |
|||||||||
|
நிலையான வடிவம் |
மற்றும் |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
சொல்லுங்கள் |
||||||||||
|
வேலை அழுத்தம் |
0.1-1.0 MPa (14-145Psi) |
|||||||||
|
ஆதாரம் அழுத்தம் |
1.5 Mpa (215Psi) |
|||||||||
|
வேலை வெப்பநிலை வரம்பு |
‘-20-80℃ |
|||||||||
|
வேக வரம்பைப் பயன்படுத்தவும் |
30-800 |
30-500 |
||||||||
|
இடையக பயன்முறை |
அனுசரிப்பு தாங்கல் |
|||||||||
|
இடையக தூரம்(மிமீ) |
27 |
30 |
36 |
40 |
50 |
|||||
|
துறைமுக அளவு |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI vs SU நியூமேடிக் சிலிண்டர்கள்: முக்கிய வேறுபாடுகள் மற்றும் விவரக்குறிப்பு ஒப்பீடு
|
மாதிரி: |
அவர்கள்
|
மற்றும்
|
|
தரநிலை |
SU தொடர் சிலிண்டர் ఆర్డర్ కోడ్ |
SI தொடர் சிலிண்டர்:ISO1552 (ISO6431) |
|
பயன்பாட்டு நாடுகள்/பிராந்தியங்கள் |
பெரும்பாலும் ஆசிய உபகரணங்களில் பயன்படுத்தப்படுகிறது (குறிப்பாக தைவான் மற்றும் ஜப்பான் கணினி உபகரணங்கள்) |
பெரும்பாலும் ஐரோப்பிய மற்றும் அமெரிக்க உபகரணங்கள், ஆட்டோமேஷன் உற்பத்தி வரிகளில் பயன்படுத்தப்படுகிறது |
|
நிறுவல் அளவு |
கச்சிதமான |
பெரியது |
|
துளை அளவு |
32-400 |
32-200 |
|
நிலையான பாகங்கள் |
துணைக்கருவிகள் இணக்கமாக உள்ளனSC தொடர் நியூமேடிக் |
ISO6431 தொடர் (டிஎன்சி, SI, SAI, SE) தயாரிப்புகளுக்கான உள் இணைப்புகளை அதிகரிக்கவும் |
|
உள் கட்டமைப்பு வேறுபாடுகள் (வெளியில் இருந்து தெரியவில்லை) |
இறுதி அட்டை பரிமாணங்கள் (மவுண்டிங் ஹோல் பொசிஷன்கள், சிலிண்டர் ஹெட் அளவு, சிலிண்டர் டெயில் அளவு) பிஸ்டன் கம்பி நூல் நீளம் சிலிண்டர் சுயவிவரத்தின் உள் பள்ளம் அமைப்பு ஐரோப்பிய மற்றும் ஜப்பானிய நிலையான பெருகிவரும் துளைகளுக்கு இடையிலான வேறுபாடுகள் SU நியூமேடிக் சிலிண்டர் மற்றும் SI காற்று சிலிண்டர்களை ஒன்றுக்கொன்று மாற்ற முடியாது, மற்றும் பாகங்கள் (CA /சிபி கால் அடைப்புக்குறிகள்,బోర్ పరిమాణం,TC-M, கூட்டுத் தலைகள்) இணக்கமாக இல்லை |
|
SI சிலிண்டர்கள் எந்த பிராண்டை மாற்றலாம்?
SI சிலிண்டர்கள் AIRTAC இன் SI தொடர் சிலிண்டர்களை மாற்றலாம். இருப்பினும், AIRTAC SI தொடரை நிறுத்திவிட்டது என்பதை நினைவில் கொள்ளவும். அவர்களின் புதிய மாற்று மாதிரியானது SAI தொடர் நியூமேடிக் சிலிண்டர் என்று அழைக்கப்படுகிறது, இது அதே செயல்பாடு மற்றும் அதே மவுண்டிங் பரிமாணங்களைக் கொண்டுள்ளது.
புதிய SAI தொடருக்கும் பழைய SI தொடர் நிலையான காற்று சிலிண்டருக்கும் என்ன வித்தியாசம்?
புதிய SAI சிலிண்டர்கள் சென்சார் நிறுவலுக்கான வெளிப்புற பள்ளங்களைக் கொண்டுள்ளது, இது சென்சார் மவுண்ட்டை விரைவாகவும் வசதியாகவும் செய்கிறது.
SI என்பது என்ன வகையான சிலிண்டர்?
SI ஒரு நிலையான காற்று சிலிண்டர் ஆகும்.
