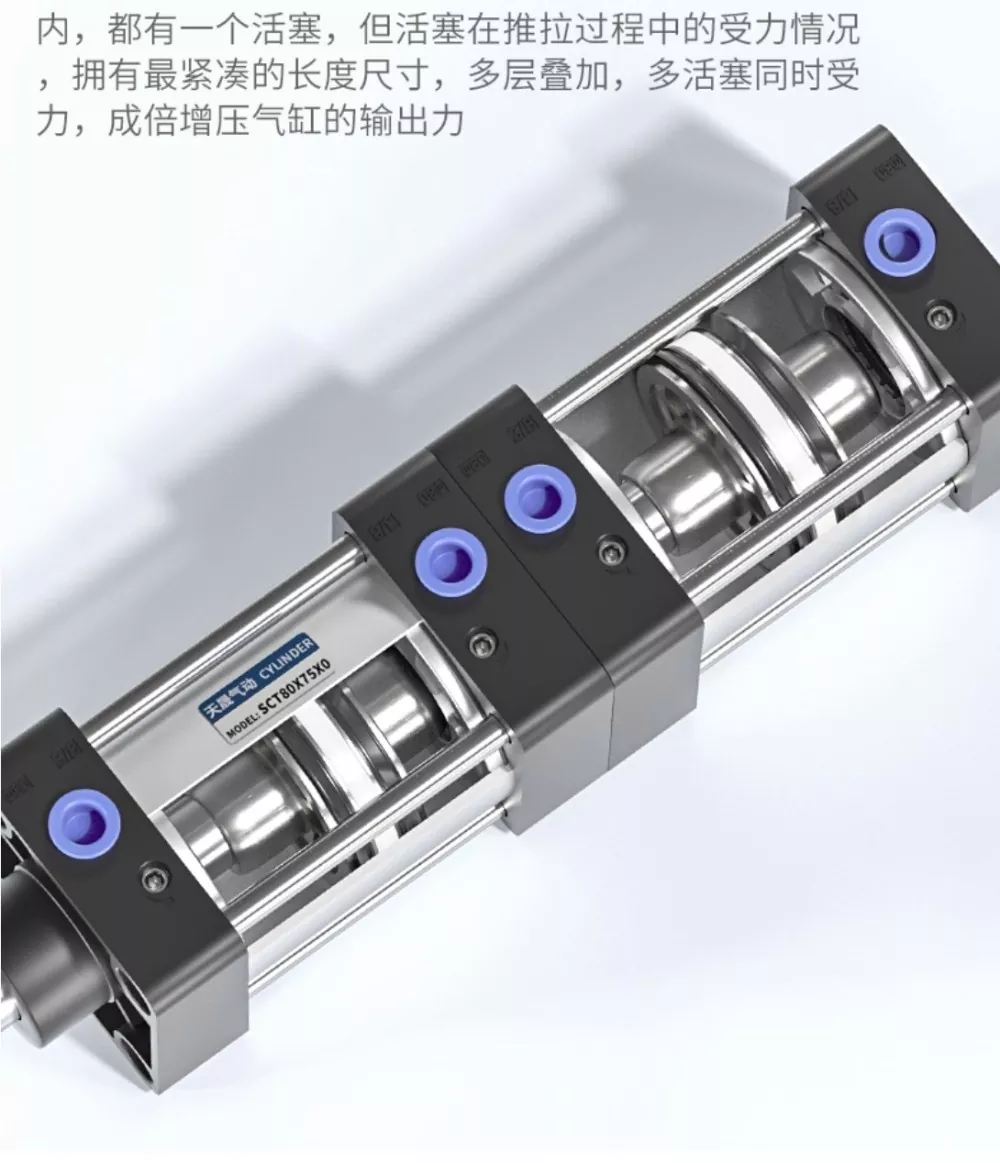

SCT டை-ராட் சிலிண்டர் இரு-திசை YCC சீல் மோதிரங்கள் மற்றும் சக்திவாய்ந்த இரட்டை-ஸ்ட்ரோக் வடிவமைப்பைக் கொண்டுள்ளது, இது ஒரு சிறிய மற்றும் சுத்திகரிக்கப்பட்ட தோற்றத்துடன் விரைவான செயல் மற்றும் மென்மையான, நிலையான வெளியீட்டை உறுதி செய்கிறது. சிலிண்டரின் ஒவ்வொரு அடுக்கிலும் தனித்தனி பிஸ்டன் உள்ளது, மேலும் புஷ்-புல் செயல்பாட்டின் போது பல பிஸ்டன்கள் சுமைகளைப் பகிர்ந்து கொள்கின்றன, சிலிண்டர் அதன் பல அடுக்கு அடுக்கப்பட்ட கட்டமைப்பின் மூலம் பெருக்கப்படும் வெளியீட்டு சக்தியை உருவாக்கும் போது மிகவும் கச்சிதமான நீளத்தை அடைய அனுமதிக்கிறது. இந்த இரட்டை-விசை வடிவமைப்பு வலுவான சக்தியை வழங்குகிறது, மேலும் ஆறு-சீல்-வளைய உள்ளமைவு சிறந்த சீல் செயல்திறனை வழங்குகிறது, சிலிண்டர் கசிவு இல்லாமல் 1.4 MPa வரை அழுத்தத்தை வைத்திருக்க உதவுகிறது.

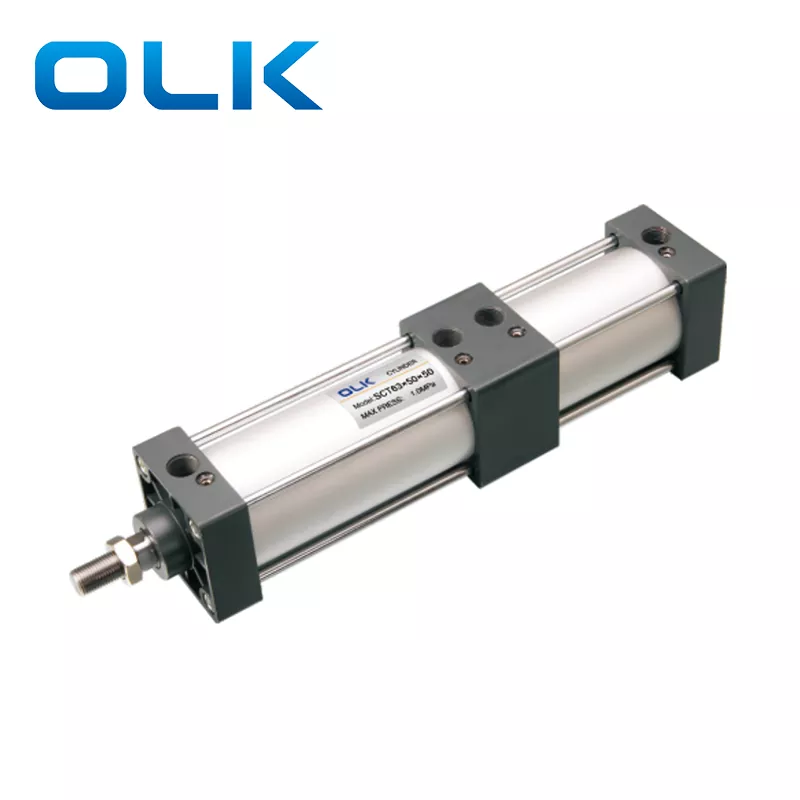

· OLK நிலையான சிலிண்டர்கள்.
பிஸ்டன் முத்திரையானது ஒரு சிறப்பு இரு-திசை சீல் அமைப்பை ஏற்றுக்கொள்கிறது, இது ஒரு சிறிய வடிவமைப்பு மற்றும் எண்ணெய்-சேமிப்பு செயல்பாட்டைக் கொண்டுள்ளது.
·டை-ராட் வகை உருளை; முன் மற்றும் பின் கவர்கள் அதிக நம்பகத்தன்மைக்காக டை ராட்களுடன் அலுமினிய குழாய் உடலுடன் இணைக்கப்பட்டுள்ளன.

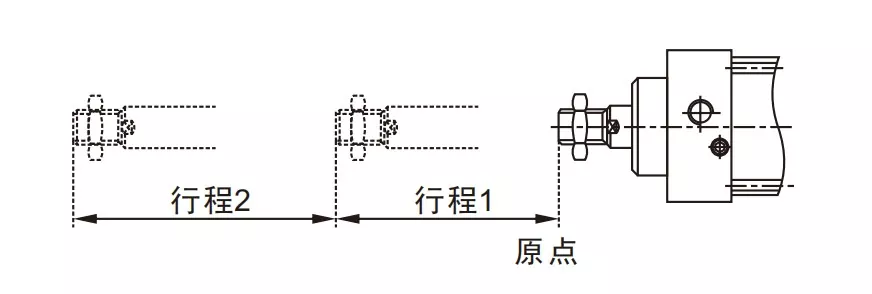

பிஸ்டன் கம்பி அதன் முழு பக்கவாதத்தின் போது பல நிலைப்படுத்தல் புள்ளிகளை அடைய முடியும்.
· மென்மையான மற்றும் சரிசெய்யக்கூடிய குஷனிங்.
·பல்வேறு சிலிண்டர் விவரக்குறிப்புகள் மற்றும் மவுண்டிங் ஆக்சஸரீஸ் ஆகியவை வாடிக்கையாளர்களுக்குத் தேர்வு செய்யக் கிடைக்கின்றன.
·உயர் வெப்பநிலை-எதிர்ப்பு சீல் பொருட்கள் விருப்பமானது, சிலிண்டரை 150°C இல் சாதாரணமாக செயல்பட அனுமதிக்கிறது.
|
வேலை அழுத்தம் |
||||||||||
|
எஸ்சிடி |
50 |
எக்ஸ் |
50 |
எக்ஸ் |
50 |
- |
S |
|
|
|
|
மாதிரி: |
துளை அளவு |
|
பக்கவாதம் 1 |
|
பக்கவாதம் 2 |
|
காந்தம் |
சீல் பொருள் |
ஏற்ற வகை |
நூல் |
|
SCT டை ராட் சிலிண்டர் |
|
|
|
|
|
|
வெற்று: இல்லாமல் |
வெற்று:TPU |
வெற்று: |
வெற்று: PT நூல் |
|
|
|
|
|
|
|
|
எஸ்: காந்தத்துடன் |
N:NBR |
எல்பி: கால் மவுண்டிங் |
T:NPT நூல் |
|
|
|
|
|
|
|
|
|
எச்: |
|
ஜி: ஜி நூல் |
|
துளை அளவு(மிமீ) |
32 |
40 |
50 |
63 |
80 |
100 |
|
நடிப்பு முறை |
இரட்டை நடிப்பு |
|||||
|
வேலை செய்யும் ஊடகம் |
சுத்தமான காற்று |
|||||
|
நிலையான வடிவம் |
அடிப்படை மற்றும் எல்பி |
|||||
|
வேலை அழுத்தம் |
0.1-1.0 MPa (14-145Psi) |
|||||
|
ஆதாரம் அழுத்தம் |
1.5 Mpa (215Psi) |
|||||
|
வேலை வெப்பநிலை வரம்பு |
‘-20-80℃ |
|||||
|
வேக வரம்பைப் பயன்படுத்தவும் |
30-800 |
|||||
|
இடையக பயன்முறை |
அனுசரிப்பு தாங்கல் |
|||||
|
இடையக தூரம்(மிமீ) |
21 |
28 |
29 |
|||
|
துறைமுக அளவு |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|
பல நிலை சிலிண்டர்களுக்கான நியூமேடிக் கட்டுப்பாட்டு திட்டங்கள் |
||
|

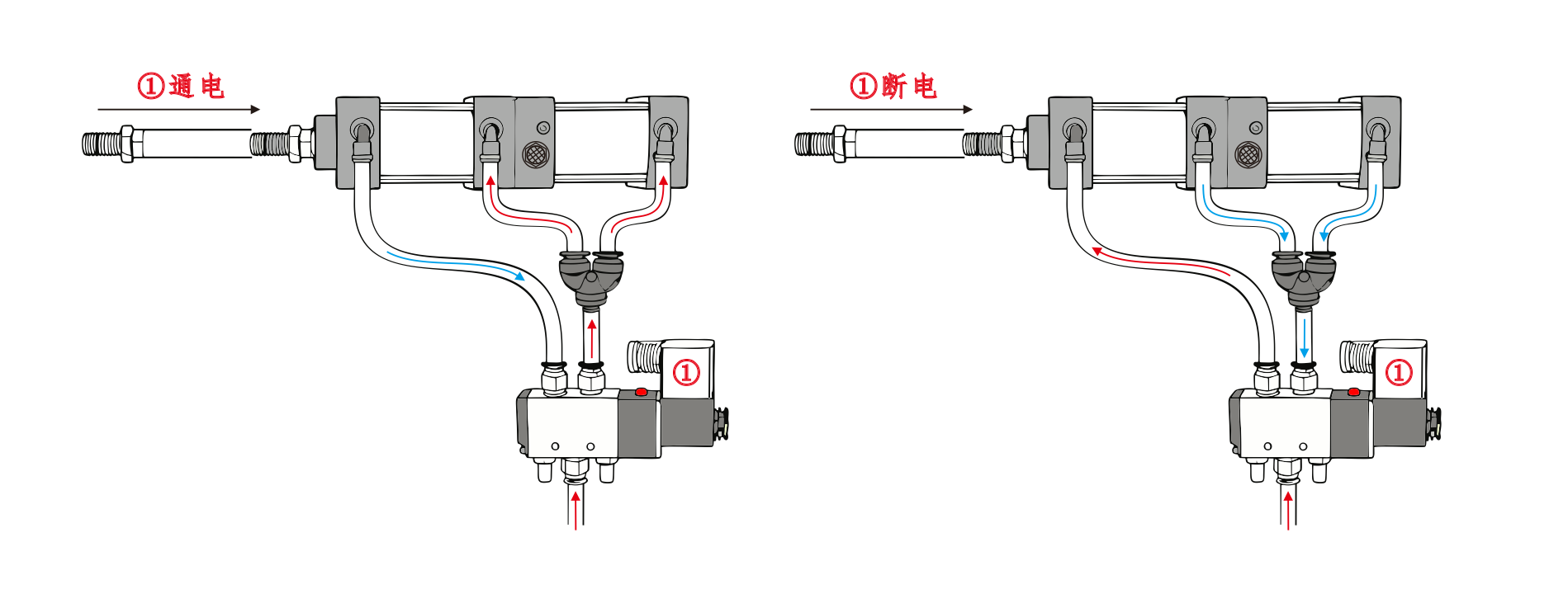

சிலிண்டரின் ஒவ்வொரு பகுதியிலும் ஒரு பிஸ்டன் உள்ளது. பிஸ்டன் கம்பி நீட்டும்போது, அனைத்து பிஸ்டன்களும் தள்ளும் சக்தியை உருவாக்குகின்றன. இருப்பினும், பின்வாங்கலின் போது, ஒரு பிஸ்டன் மட்டுமே இழுக்கும் சக்தியை உருவாக்குகிறது. சிலிண்டரின் காற்று நுழைவாயில் சோலனாய்டு வால்வின் போர்ட் A உடன் இணைக்கப்பட்டுள்ளது, மேலும் சிலிண்டரின் காற்று நுழைவாயில் சோலனாய்டு வால்வின் போர்ட் B உடன் தொடரில் இணைக்கப்பட்டுள்ளது. சிலிண்டரின் காற்று நுழைவாயில் சைலன்சருடன் இணைக்கப்பட்டுள்ளது. சோலனாய்டு வால்வின் போர்ட் A ஆற்றல் பெறும்போது, சிலிண்டர்கள் பின்வாங்கிய நிலையில் இருக்கும். போர்ட் பி ஆற்றல் பெற்றவுடன், சிலிண்டர்கள் செயல்படத் தொடங்கும். |

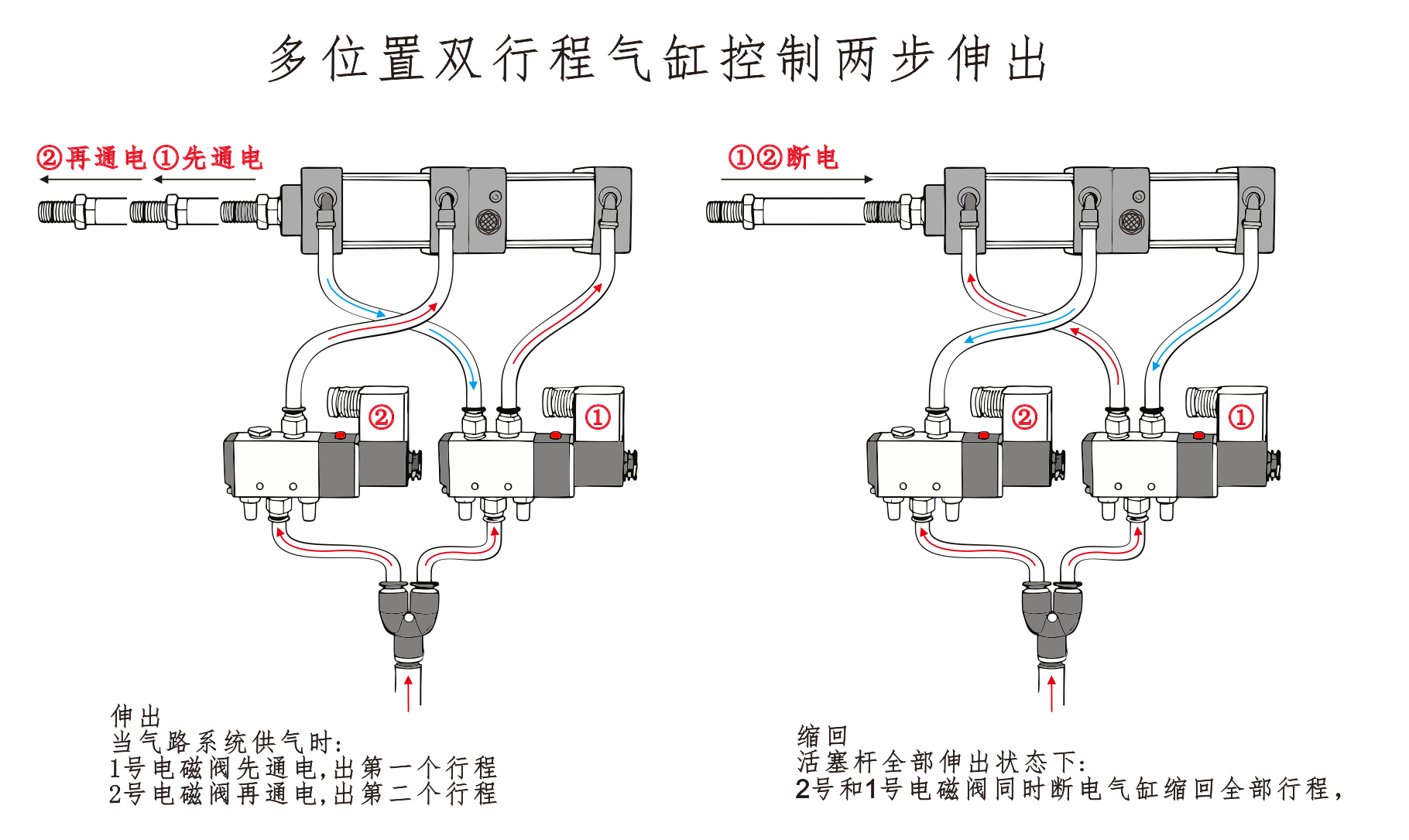

1. நீட்டிப்பு காற்று வழங்கல் இயக்கத்தில் இருக்கும்போது: சோலனாய்டு வால்வு எண்.1 ஆற்றல் பெறுகிறது, மேலும் சிலிண்டர் முதல் பக்கவாதம் வரை நீட்டிக்கப்படுகிறது.
சோலனாய்டு வால்வு எண்.2 பின்னர் உற்சாகப்படுத்தப்படுகிறது, மேலும் சிலிண்டர் இரண்டாவது பக்கவாதம் வரை நீட்டிக்கப்படுகிறது.
2. பின்வாங்குதல் பிஸ்டன் கம்பி முழுமையாக நீட்டிக்கப்படும் போது: சோலனாய்டு வால்வு எண்.1 மற்றும் எண்.2 இரண்டும் சக்தியற்றவை, மேலும் சிலிண்டர் முழுமையாக பின்வாங்குகிறது. |

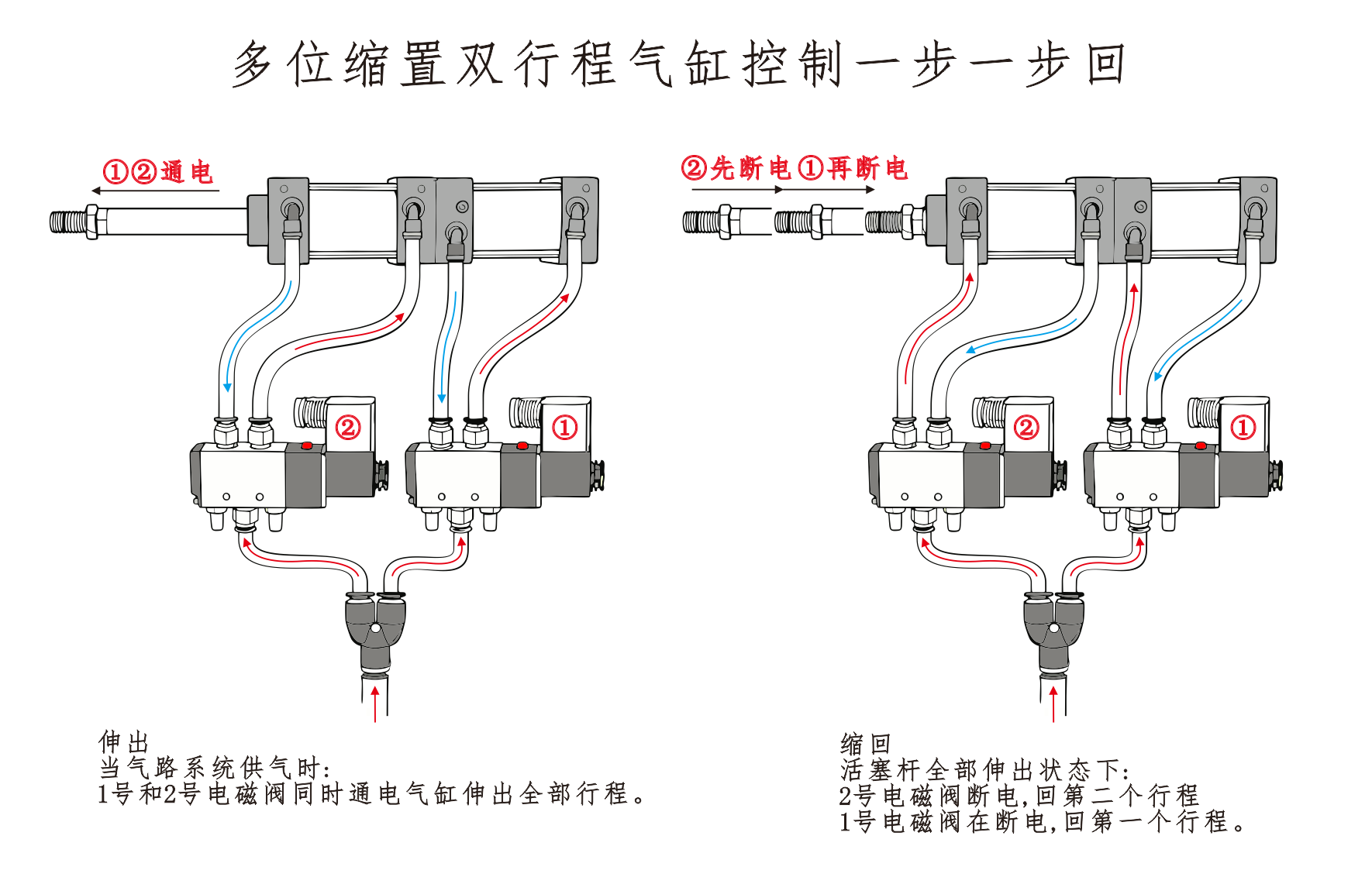

1. நீட்டிப்பு (ஃபார்வர்ட் ஸ்ட்ரோக்) காற்று வழங்கல் இயக்கப்படும் போது: சோலனாய்டு வால்வு எண்.1 மற்றும் எண்.2 ஆகியவை ஒரே நேரத்தில் சக்தியூட்டப்படுகின்றன. சிலிண்டர் கம்பி முழுவதுமாக நீட்டிக்கப்படும் வரை அனைத்து பக்கவாதம் வழியாகவும் நீண்டுள்ளது.
2. திரும்பப் பெறுதல் (படிப்படியாக திரும்புதல்) ①இரண்டாம் நிலைக்குத் திரும்பு பிஸ்டன் கம்பி முழுமையாக நீட்டிக்கப்படும் போது: சோலனாய்டு வால்வு எண்.2 சக்தியற்றது, சிலிண்டர் இரண்டாவது நிலைக்கு பின்வாங்குகிறது. ② முதல் நிலைக்குத் திரும்புக சோலனாய்டு வால்வு எண்.1 சக்தியற்றது, சிலிண்டர் முதல் நிலைக்கு பின்வாங்கி, திரும்பும் செயல்முறையை நிறைவு செய்கிறது. |
|
|
|
|
SCT சிலிண்டர் தொடர் என்றால் என்ன?
SCT சிலிண்டர் நிலையான தொடர் நியூமேடிக் சிலிண்டர் டை ராட் வகையைச் சேர்ந்தது
