OLK 4V200 சோலனாய்டு வால்வு 5 வழி, 5/2 வழி 5/3WAY நியூமேடிக் சோலனாய்டு வால்வு. உட்கொள்ளல் மற்றும் வெளியேற்ற துறைமுகங்கள் G1/4 மற்றும் G1/8 என பிரிக்கப்பட்டுள்ளன. வழியாக செல்லும் வாயு ஓட்ட விகிதம் நடுத்தர அளவிலான நியூமேடிக் அமைப்புகளுக்கு ஏற்றது. கட்டுப்பாட்டு கூறுகளை நிறுவுவதைச் சேமிக்க இது வால்வு தீவு தளத்துடன் ஒருங்கிணைக்கப்படலாம். மிகவும் பரவலாகப் பயன்படுத்தப்படும் காட்சிகளில் தானியங்கி பேக்கேஜிங் இயந்திரங்கள், சோடா இயந்திரங்கள், தானியங்கி வரிசையாக்க இயந்திரங்கள் போன்றவை அடங்கும். இது எங்கள் நட்சத்திர பிரபலமான தயாரிப்பு மட்டுமே
|
குறியீடு வரிசைப்படுத்துதல் |
|
|
|||
|
|
|
|
|||
|
4 வி |
2 |
10 |
6 |
AC110V |
|
|
மாதிரி |
குறியீடு |
வால்வு வகை |
துறைமுக அளவு |
மின்னழுத்தம் |
வெடிப்பு ஆதாரம் சுருள் |
|
4 வி: ஸ்போர்ட்ஸ் 2 (3) நிலை சோலனாய்டு வால்வு |
2: 200 தொடர் |

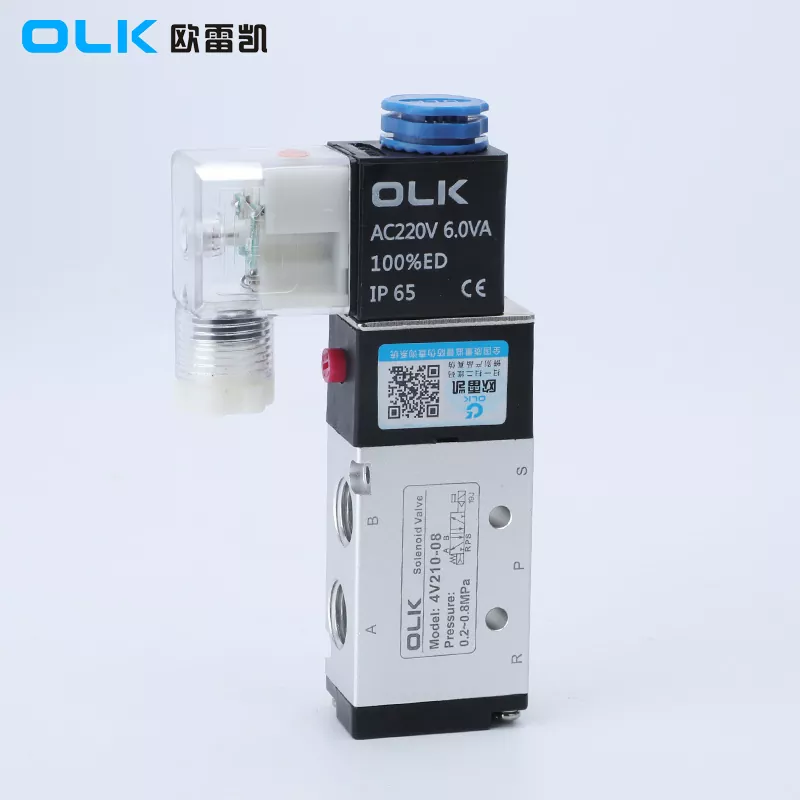

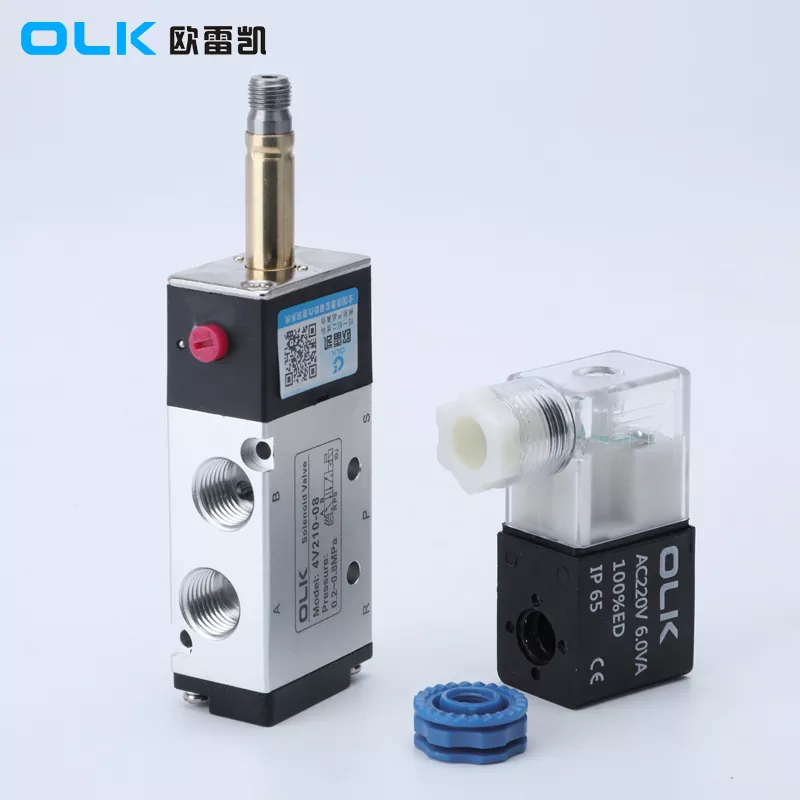

10: ஒற்றை சோலனாய்டு 5/2 வழி |
06: ஜி 1/8 |
AC220V |
இல்லை: டின் வகை |
|
|
|

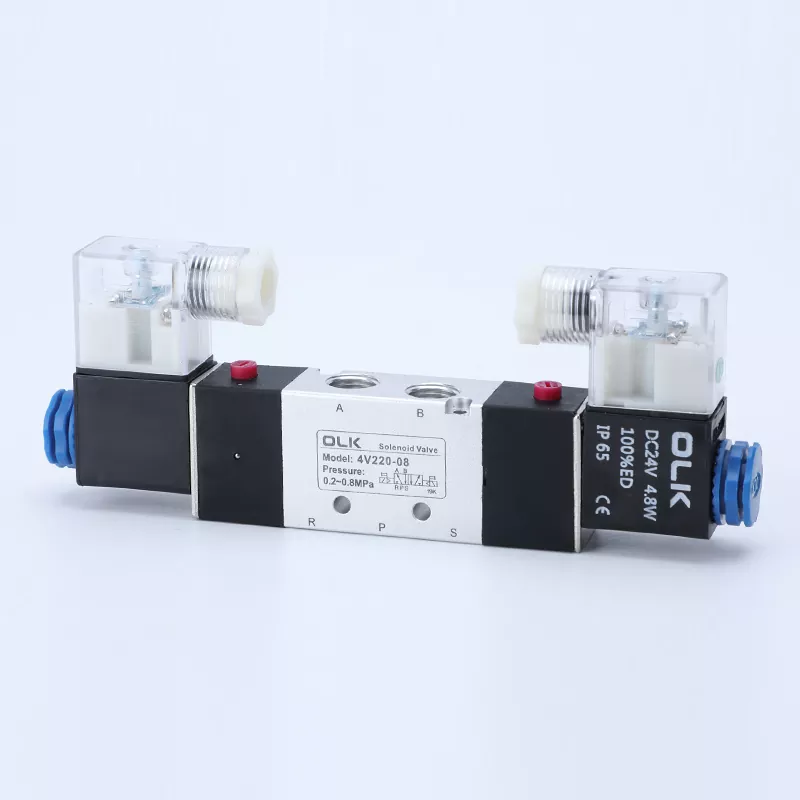

20: இரட்டை சோலனாய்டு வால்வு 5/2 வழி |
06: ஜி 1/4 |
DC24V |
நான்: வரி வகை |
|
|
|
30 சி: இரட்டை சோலனாய்டு VLAVE5/3WAY மூடிய மையம் |
|
AC110V |
|
|
|
|
30E: இரட்டை சோலனாய்டு VLAVE5/3Way வெளியேற்ற மையம் |
|
AC24V |
|
|
|
|
30 ப: இரட்டை சோலனாய்டு வால்வு 5/3 வழி அழுத்தம் மையம் |
|
DC12V |
|
|
மாதிரி |
4V210-06 4V220-06 |
4V230C-06 4V230E-06 4V230P-06 |
4V210-08 4V220-08 |
4V230C-08 4V230E-08 4V230P-08 |
|
வேலை செய்யும் ஊடகம் |
40μm க்கும் அதிகமான வடிகட்டி திரை மூலம் காற்று the வடிகட்டி |
|||
|
செயல் முறை |
உள் பைலட் வகை |
|||
|
துறைமுக அளவு |
Inlet = கடையின் = வெளியேற்ற போர்ட் = ஜி 1/8 |
Inlet = கடையின் = G1/4 வெளியேற்ற போர்ட் = G1/8 |
||
|
பயனுள்ள குறுக்கு வெட்டு பகுதி |
14.0 மிமீ² （சி.வி = 0.78 |
12.0 மிமீ² （சி.வி = 0.67 |
16.0 மிமீ² （சி.வி = 0.89 |
12.0 மிமீ² （சி.வி = 0.67 |
|
நிலைகள் |
5/2 போர்ட் |
5/3 போர்ட் |
5/2 போர்ட் |
5/2 போர்ட் |
|
அழுத்தம் வரம்பு |
0.15-0.8 MPa (21-114PSI) |
|||
|
ஆதார அழுத்தம் |
1.5MPA (215psi) |
|||
|
வேலை அழுத்தம் |
‘-20-70 |
|||
|
உடல் பொருள் |
அலுமினிய அலாய் |
|||
|
உயவு |
தேவையில்லை |
|||
|
அதிகபட்சம் |
5 முறை/இரண்டாவது |
3 முறை/இரண்டாவது |
5 முறை/இரண்டாவது |
3 முறை/இரண்டாவது |
|
எடை |
4V210-06: 220 G 4V220-06: 320 கிராம் |
360 கிராம் |
4V210-08: 220 G 4V220-08: 320 கிராம் |
360 கிராம் |
