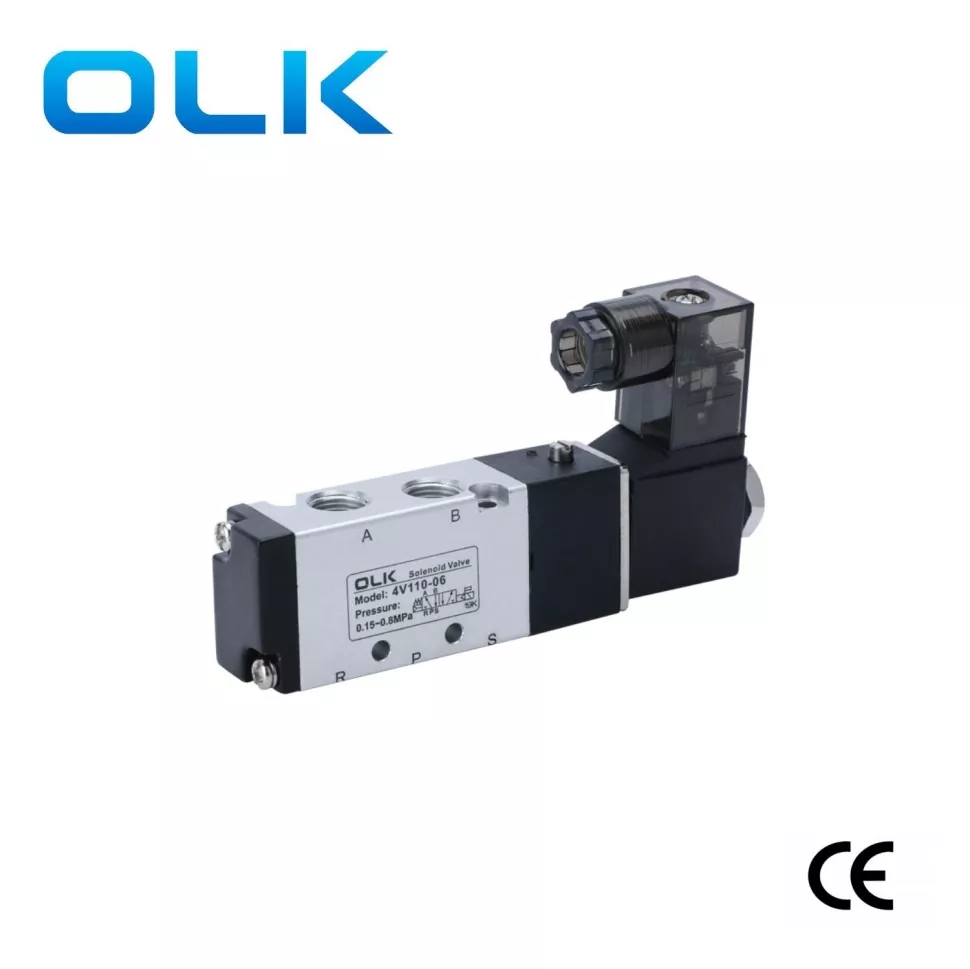

OLK 4V100 சோலனாய்டு வால்வு 5 வழி, 5/2 வழி நியூமேடிக் சோலனாய்டு வால்வு CE சான்றிதழைக் கடந்து சென்றது. தோற்ற அளவு மிகச்சிறிய மாதிரியாகும், இது ஒரு சிறிய வடிவமைப்பு மற்றும் 1/8 ’’ இன் இடைமுக விவரக்குறிப்புடன். குறைந்த ஓட்ட விகிதங்களைக் கொண்ட சிறிய நியூமேடிக் அமைப்புகளுக்கு 4v100 சோலனாய்டு வால்வு பொருத்தமானது. துல்லியமான கட்டுப்பாடு தேவைப்படும் சிறிய சாதனங்கள் அல்லது சிறிய சிலிண்டர்களுக்குப் பயன்படுத்தப்படுகிறது.
|
குறியீடு வரிசைப்படுத்துதல் |
|
|
|
|
|
|
4 வி |
1 |
10 |
6 |
AC110V |
|
|
மாதிரி |
குறியீடு |
வால்வு வகை |
துறைமுக அளவு |
மின்னழுத்தம் |
வெடிப்பு ஆதாரம் சுருள் |
|
4 வி: ஸ்போர்ட்ஸ் 2 (3) நிலை சோலனாய்டு வால்வு |
1: 100 தொடர் |
10: ஒற்றை சோலனாய்டு 5/2 வழி |
M5: M5x0.8 |
AC220V |

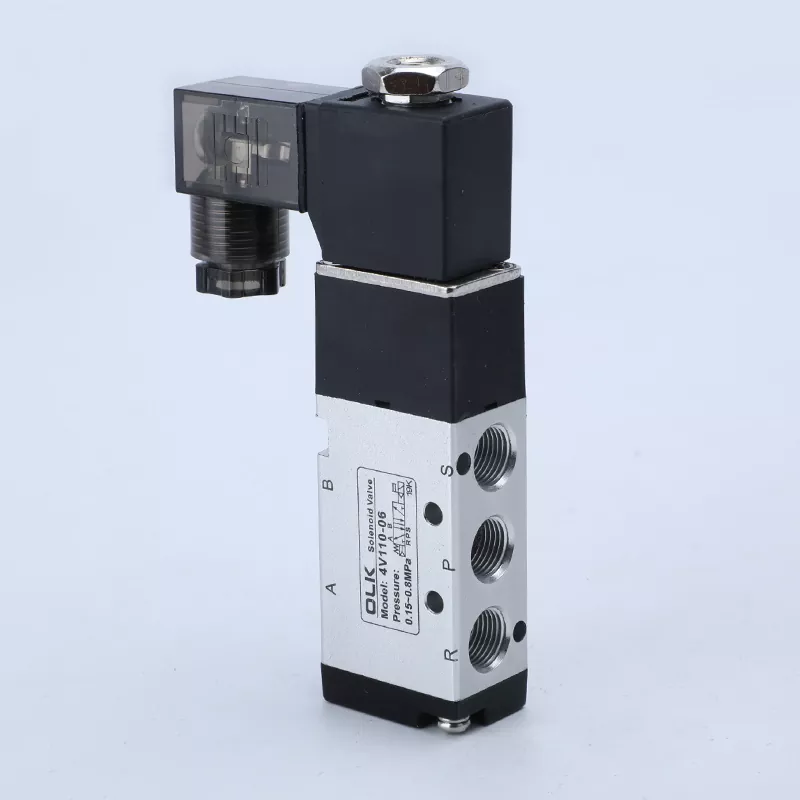

இல்லை: டின் வகை |
|
|
|
20: இரட்டை சோலனாய்டு வால்வு 5/2 வழி |
06: 1/8 '' |
DC24V |

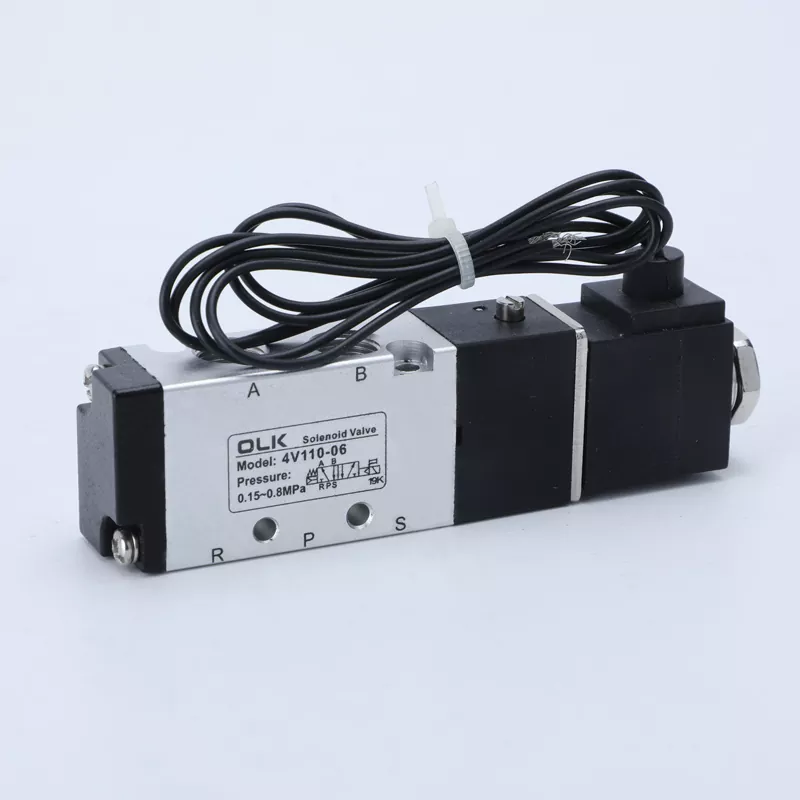

நான்: வரி வகை |
|
|
|
30 சி: இரட்டை சோலனாய்டு VLAVE5/3WAY மூடிய மையம் |
|
AC110V |
|
|
|
|
30E: இரட்டை சோலனாய்டு VLAVE5/3Way வெளியேற்ற மையம் |
|
AC24V |
|
|
|
|
30 ப: இரட்டை சோலனாய்டு வால்வு 5/3 வழி அழுத்தம் மையம் |
|
DC12V |
|
|
மாதிரி |
4V110-M5 4V120-M5 |
4V130C-M5 4V130E-M5 4V130P-M5 |
4V110-06 4V120-06 |
4V130C-06 4V130E-06 4V130P-06 |
|
வேலை செய்யும் ஊடகம் |
40μm க்கும் அதிகமான வடிகட்டி திரை மூலம் காற்று the வடிகட்டி |
|||
|
செயல் முறை |
உள் பைலட் வகை |
|||
|
துறைமுக அளவு |
Inlet = கடையின் = வெளியேற்ற போர்ட் = m5 |
Inlet = கடையின் == G1/8 |
||
|
பயனுள்ள குறுக்கு வெட்டு பகுதி |
5.5mm² （CV = 0.31） |
5.0mm² （CV = 0.28） |
12.0 மிமீ² （சி.வி = 0.67 |
9.0mm² （CV = 0.5） |
|
நிலைகள் |
5/2 போர்ட் |
5/3 போர்ட் |
5/2 போர்ட் |
5/2 போர்ட் |
|
அழுத்தம் வரம்பு |
0.15-0.8 MPa (21-114PSI) |
|||
|
ஆதார அழுத்தம் |
1.5MPA (215psi) |
|||
|
வேலை அழுத்தம் |
‘-20-70 |
|||
|
உடல் பொருள் |
அலுமினிய அலாய் |
|||
|
உயவு |
தேவையில்லை |
|||
|
அதிகபட்சம் |
5 முறை/இரண்டாவது |
3 முறை/இரண்டாவது |
5 முறை/இரண்டாவது |
3 முறை/இரண்டாவது |
|
எடை |
4V110-M5: 130G 4V120-M5: 175G |
200 கிராம் |
4V110-06: 120G 4V120-06 ： 175G |
200 கிராம் |
