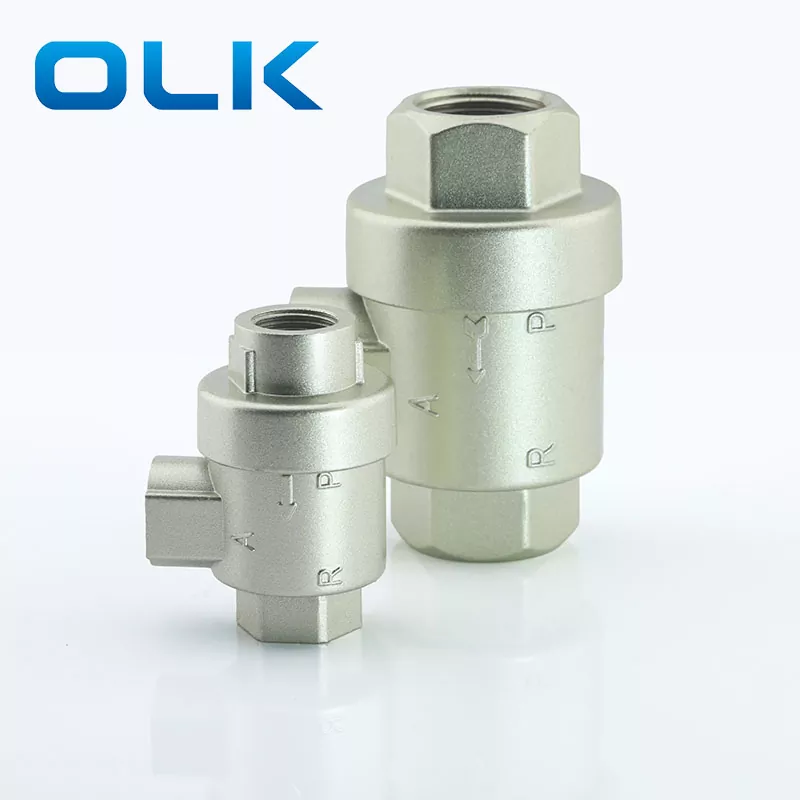

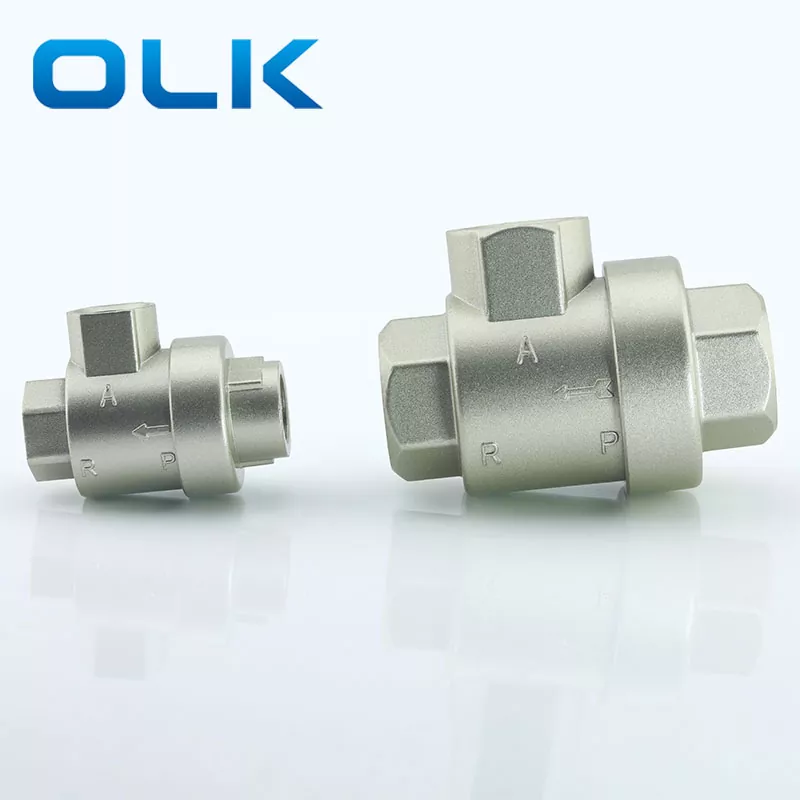

OLK XQ விரைவான வெளியேற்ற வால்வு என்பது ஒரு வால்வு ஆகும், இது நுழைவாயில் அழுத்தம் ஒரு குறிப்பிட்ட மதிப்புக்கு குறையும் போது கடையின் அழுத்தப்பட்ட வாயுவை தானாகவே வெளியேற்றும். நுழைவாயிலில் காற்று அழுத்தம் இருக்கும்போது, வால்வு கோர் (ஒரு வழி முத்திரை வளையம் அல்லது உதரவிதானம்) திறந்து தள்ளப்பட்டு, வெளியேற்ற துறைமுகத்தை மூடி, கடையிலிருந்து வெளியிடுகிறது. நுழைவாயில் காலியாக இருக்கும்போது, கடையின் அழுத்தம் வால்வு மையத்தை நுழைவாயிலுக்கு முத்திரையிடுகிறது, மேலும் கடையின் வாயு வெளியேற்ற துறைமுகத்தின் வழியாக விரைவாக வெளியேறுகிறது. XQ விரைவான வெளியேற்ற வால்வு ஐந்து இணைப்பு அளவு விருப்பங்களை வழங்குகிறது: M5, G1/8, G1/4, G3/8, மற்றும் G1/2.
நியூமேடிக் கூறுகள் மற்றும் சாதனங்கள் விரைவாக வெளியேற வேண்டிய சூழ்நிலைகளில் XQ விரைவான வெளியேற்ற வால்வு பயன்படுத்தப்படுகிறது. சிலிண்டருக்கும் திசை வால்வுக்கும் இடையில் நிறுவப்பட்டால், சிலிண்டர் திசை வால்வுக்கு பதிலாக XQ விரைவான வெளியேற்ற வால்வு வழியாக நேரடியாக வெளியேறும், சிலிண்டரின் இயக்க வேகத்தை கணிசமாக அதிகரிக்கும். சிலிண்டருக்கும் வால்வுக்கும் இடையிலான குழாய் நீளமாக இருக்கும்போது இந்த விளைவு குறிப்பாக கவனிக்கப்படுகிறது. திசை வால்வு வெளியேற்ற போர்ட் பெரியதாக இருந்தால் மற்றும் சிலிண்டருக்கும் வால்வுக்கும் இடையில் இணைக்கும் குழாய் குறுகியதாக இருந்தால், விரைவான வெளியேற்ற வால்வை நிறுவுவது தேவையற்றது.
விரைவான வெளியேற்றத்தை அடைய, விரைவான வெளியேற்ற வால்வு நுழைவாயிலின் அழுத்தம் விரைவாக காலியாக இருக்க வேண்டும், எனவே நுழைவாயிலில் உள்ள வெளியேற்ற பத்தியில் (திசை வால்வுக்கும் விரைவான வெளியேற்ற வால்வுக்கும் இடையில்) தடையின்றி இருக்க வேண்டும்.
XQ விரைவான வெளியேற்ற வால்வைப் பயன்படுத்தும் போது சிலிண்டருக்கு போதுமான குஷனிங் திறன் இருப்பதை உறுதிசெய்க.
| குறியீடு வரிசைப்படுத்துதல்: |
|
| XQ17 | 0600 |
| மாதிரி: XQ தொடர் 3/2 வழி விரைவான வெளியேற்ற வால்வு | துறைமுக அளவு: |
|
|
0600: ஜி 1/8 |
|
|
0800: ஜி 1/4 |
|
|
1000: ஜி 3/8 |
|
|
1500: ஜி 1/2 |
|
|
2000: ஜி 3/4 |
|
|
2500: ஜி 1 |
|
விவரக்குறிப்பு |
துறைமுக அளவு |
துளை (மிமீ) |
ஓட்டம் (m³/min) |
ஆயுள் (x10⁴ சுழற்சிகள்) |
இயக்க அழுத்தம் வரம்பு (MPA) |
மறுமொழி நேரம் (கள்) |
|
XQ-M5 |
எம் 5 |
4 |
– |
≥ 200 |
0.12 ~ 1.0 |
.0 0.03 |
|
XQ170600 |
ஜி 1/8 |
6 |
3 0.3 |
.0 0.03 |
||
|
XQ170800 |
ஜி 1/4 |
6 |
9 0.9 |
.0 0.03 |
||
|
XQ171000 |
ஜி 3/8 |
8 |
≥ 2.5 |
.0 0.04 |
||
|
XQ171500 |
ஜி 1/2 |
15 |
≥ 4.5 |
.05 0.05 |
||
| XQ172000 |
ஜி 3/4 |
|
|
|
||
| XQ172500 | ஜி 1 |
|
|
|
