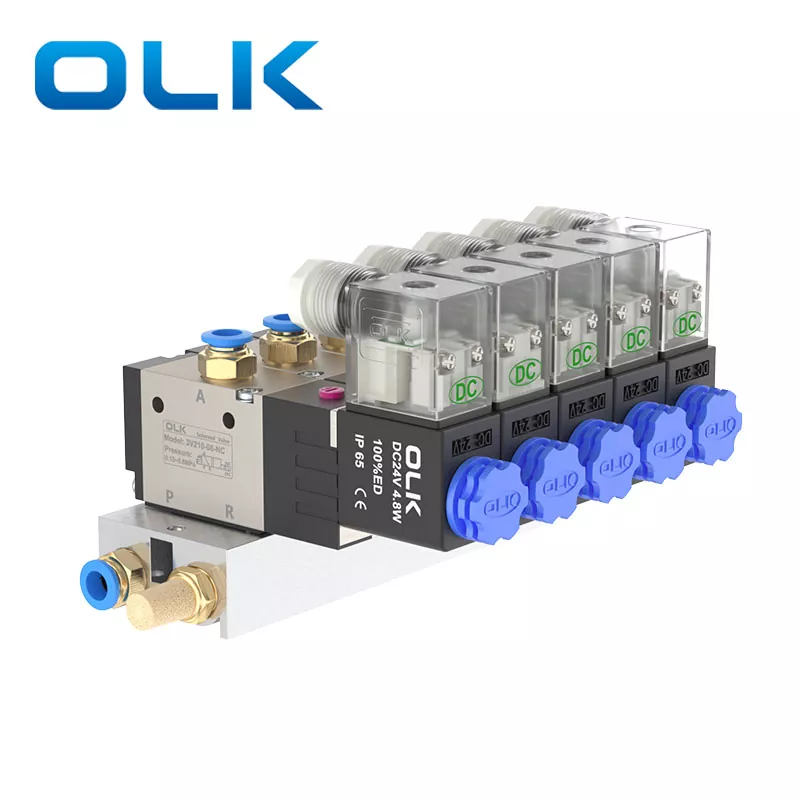

3 வி சோலனாய்டு வால்வு பன்மடங்கு துணிவுமிக்க உடல் நீண்ட ஆயுட்காலம் மற்றும் மின்சார மற்றும் நியூமேடிக் மின் கட்டுப்பாட்டுக்கு மிகவும் பொருத்தமானது. இது நிறுவவும் பராமரிக்கவும் எளிதானது. இது பலவிதமான பயன்பாடுகளைக் கொண்டுள்ளது -வீட்டு உபகரணங்கள், தொழில்துறை உபகரணங்கள், மருத்துவ உபகரணங்கள், சலவை இயந்திரங்கள், குடி நீரூற்றுகள், தோட்ட தெளிப்பான நீர்ப்பாசனம் போன்றவை. நம்பகமான துல்லியம் எந்தவொரு வேலை சூழ்நிலைக்கும் திறமையானதாக ஆக்குகிறது.
|
மஃப்லர் |
செருகுநிரல் |
பி.எல் 8-02 |
பிசி 8-02 |
பஸ் போர்டு |
3 வி சோலனாய்டு வ்லேவ் |
|
|
3v110-2f 3v210-2f 3v310-2f |
1 |
2 |
1 |
2 |
2 |
2 |
|
3v110-3f 3v210-3f 3v310-3f |
1 |
2 |
1 |
3 |
3 |
3 |
|
3v110-4f 3v210-4f 3v310-4f |
1 |
2 |
1 |
4 |
4 |
4 |
|
3v110-5f 3v210-5f 3v310-5f |
1 |
2 |
1 |
5 |
5 |
5 |
|
3v110-6f 3v210-6f 3v310-6f |
1 |
2 |
1 |
6 |
6 |
6 |
|
3v110-7f 3v210-7f 3v310-7f |
1 |
2 |
1 |
7 |
7 |
7 |
|
3v110-8f 3v210-8f 3v310-8f |
1 |
2 |
1 |
8 |
8 |
8 |
|
3v110-9f 3v210-9f 3v310-9f |
1 |
2 |
1 |
9 |
9 |
9 |
|
3V110-10F 3V210-10F 3V310-10F |
1 |
2 |
1 |
10 |
10 |
10 |
|
வேலை செய்யும் ஊடகம் |
காற்று (40μm க்கு மேல் வடிகட்டி மூலம் வடிகட்டப்படுகிறது) |
|
செயல் |
பைலட் வகை |
|
நிலைகளின் எண்ணிக்கை |
இரண்டு நிலை மூன்று வழி |
|
மசகு |
தேவையற்றது |
|
வேலை அழுத்த வரம்பு MPA (PSI) |
0.15∼0.8 (21 ~ 114) |
|
உத்தரவாத அழுத்தம் எதிர்ப்பு |
1.5MPA (215psi) |
|
உடல் பொருள் |
அலுமினிய அலாய் |
|
நிலையான மின்னழுத்தம் |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
மின்னழுத்த வரம்பைப் பயன்படுத்தவும் |
ஏசி: ± 15 ％ dc: ± 10 ％ |
|
பாதுகாப்பு நிலை |
IP65 (DIN40050) |
|
வெப்ப எதிர்ப்பு தரம் |
வகுப்பு ஆ |
|
இணைப்பு வகை |
தின் சாக்கெட் வகை, கடையின் வகை |
|
உற்சாக நேரம் |
0.05 வினாடிகள் அல்லது அதற்கும் குறைவாக |
|
மாதிரி |
துறைமுக விட்டம் |
வேலை வெப்பநிலை ° C. |
அதிகபட்ச இயக்க அதிர்வெண் |
ஓட்டம் குறுக்கு வெட்டு பகுதி mm² (சி.வி மதிப்பு) |
மின் நுகர்வு |
|
3V110-M5 |
எம் 5 |
-20∼70 |
5 முறை/இரண்டாவது |
5.5 (0.31) |
ஏசி: 3va dc: 3w |
|
3V120-M5 |
எம் 5 |
-20∼70 |
5 முறை/இரண்டாவது |
5.5 (0.31) |
ஏசி: 3va dc: 3w |
|
3v110-06 |
ஜி 1/8 |
-20∼70 |
5 முறை/இரண்டாவது |
12.0 (0.67) |
ஏசி: 3va dc: 3w |
|
3v120-06 |
ஜி 1/8 |
-20∼70 |
5 முறை/இரண்டாவது |
12.0 (0.67) |
ஏசி: 3va dc: 3w |
|
3v210-06 |
உட்கொள்ளல் = கடையின் = ஜி 1/8 |
-20∼70 |
5 முறை/இரண்டாவது |
14.0 (0.78) |
ஏசி: 6va dc: 4.8w |
|
3v220-06 |
உட்கொள்ளல் = கடையின் = ஜி 1/8 |
-20∼70 |
5 முறை/இரண்டாவது |
14.0 (0.78) |
ஏசி: 6va dc: 4.8w |
|
3v210-08 |
உட்கொள்ளல் = கடையின் = ஜி 1/4 |
-20∼70 |
5 முறை/இரண்டாவது |
16.0 (0.89) |
ஏசி: 6va dc: 4.8w |
|
3v220-08 |
உட்கொள்ளல் = கடையின் = ஜி 1/4 |
-20∼70 |
5 முறை/இரண்டாவது |
16.0 (0.89) |
ஏசி: 6va dc: 4.8w |
|
3v310-08 |
உட்கொள்ளல் = கடையின் = ஜி 1/4 |
-20∼70 |
5 முறை/இரண்டாவது |
25.0 (1.39) |
ஏசி: 6va dc: 4.8w |
|
3v320-08 |
உட்கொள்ளல் = கடையின் = ஜி 1/4 |
-20∼70 |
5 முறை/இரண்டாவது |
25.0 (1.39) |
ஏசி: 6va dc: 4.8w |
|
3v310-10 |
உட்கொள்ளல் = கடையின் = ஜி 3/8 |
-20∼70 |
5 முறை/இரண்டாவது |
30.0 (1.67) |
ஏசி: 6va dc: 4.8w |
|
3v320-10 |
உட்கொள்ளல் = கடையின் = ஜி 3/8 |
-20∼70 |
5 முறை/இரண்டாவது |
30.0 (1.67) |
ஏசி: 6va dc: 4.8w |
|
3v410-15 |
உட்கொள்ளல் = கடையின் = ஜி 1/2 |
-5∼60 |
3 முறை/இரண்டாவது |
50.0 (2.79) |
ஏசி: 6va dc: 4.8w |
|
3v420-15 |
உட்கொள்ளல் = கடையின் = ஜி 1/2 |
-5∼60 |
3 முறை/இரண்டாவது |
50.0 (2.79) |
ஏசி: 6va dc: 4.8w |
கேள்விகள்:
1. 3 வி சோலனாய்டு வால்வு பன்மடங்கில் மஃப்லரின் செயல்பாடு என்ன?
மஃப்லர்கள் சத்தத்தை திறம்பட குறைக்கலாம் மற்றும் சோலனாய்டு வால்வுகளுக்குள் தூசி நுழைவதைத் தடுக்கலாம்.
2. எத்தனை 3 வி சோலனாய்டு வால்வுகளை பன்மடங்குடன் அதிக அளவில் இணைக்க முடியும்?
அதிகபட்சம். பன்மடங்கில் 10 பிசிக்கள் 3 வி சோலனாய்டு வால்வுகள்.
3. 3 வி பன்மடங்கின் நூல்/போர்ட் அளவு என்ன?
3V100: G1/8; 3 வி -200: ஜி 1/4; 3V300: G3/8; 3V400: G1/2
