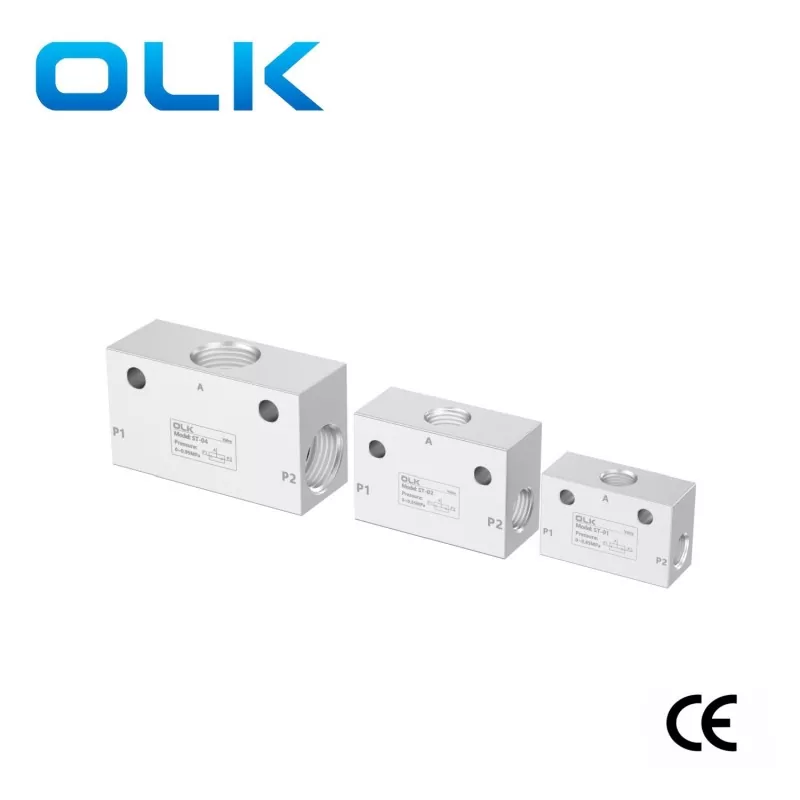

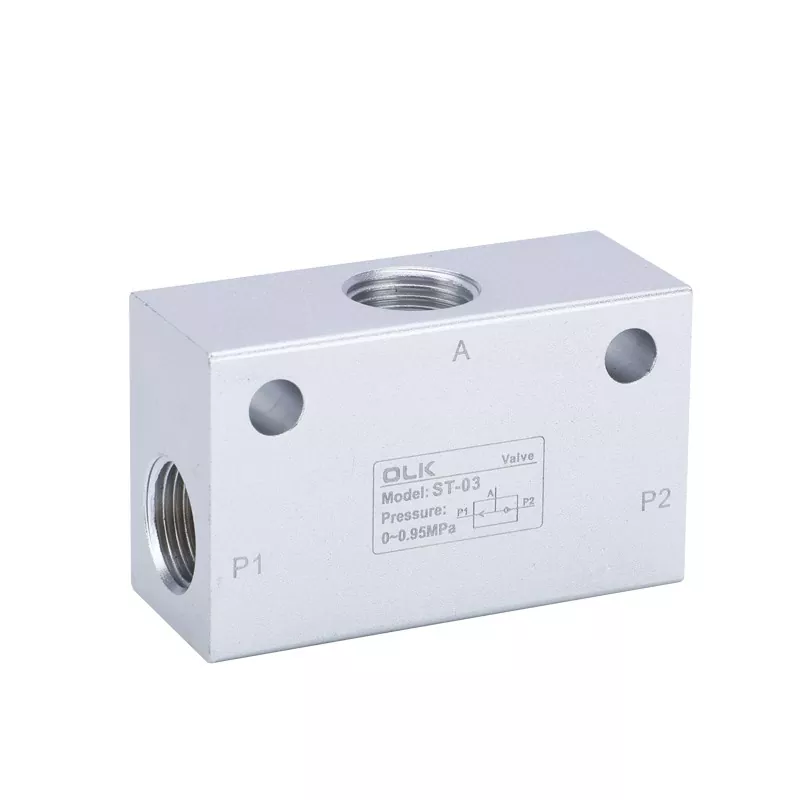

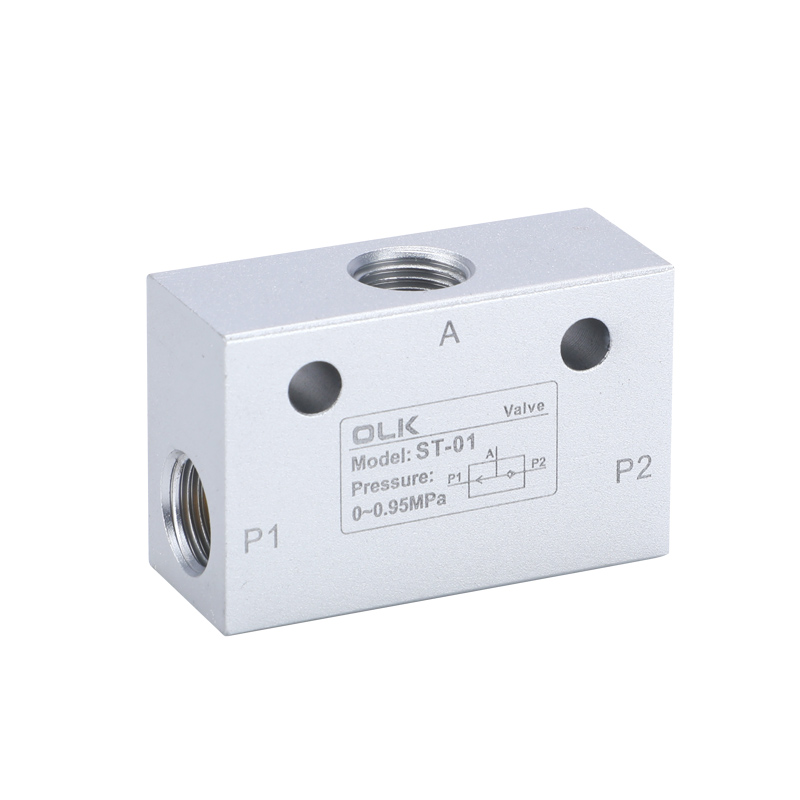

செயின்ட் தொடர் விண்கலம் வால்வுகள்

ஓலிகாய் (OLK) செயின்ட் சீரிஸ் ஷட்டில் வால்வுகள் "இல்" இரண்டு நுழைவு துறைமுகங்கள் மற்றும் "அவுட்" ஒரு கடையின் துறைமுகம் உள்ளன. இறக்குமதியில் ஒன்று உள்ளீடு இருக்கும்போது, ​​ஏற்றுமதியில் வெளியீடு உள்ளது. இரண்டு நுழைவு அழுத்தங்களும் சமமாக இல்லாவிட்டால், உயர் அழுத்த நுழைவு மற்றும் கடையின் இணைக்கப்பட்டுள்ளன. இரண்டு நுழைவு அழுத்தங்கள் சமமாக இருந்தால், முதல் உள்ளீட்டு அழுத்தத்துடன் கூடிய நுழைவு வெளியீட்டு துறைமுகத்துடன் இணைக்கப்பட்டுள்ளது.

செலெக்டர் வால்வுகள் அல்லது இரட்டை பைலட் காசோலை வால்வுகள் என அழைக்கப்படும் எஸ்.டி ஷட்டில் வால்வு எல்.எஸ்.ஓ, அடிப்படையில் மூன்று வழி ஹைட்ராலிக் பைலட் காசோலை வால்வுகள். அவை தானாகவே ஹைட்ராலிக் சர்க்யூட்டைத் தேர்ந்தெடுக்கின்றன. ஆக்சுவேட்டர் இரண்டு மாற்று அழுத்தம் எண்ணெய் மூலங்களால் வழங்கப்பட்டு, அதிக அழுத்த எண்ணெய் துறைமுகத்தைத் திறக்க வேண்டியிருக்கும் போது, ​​ஷட்டில் வால்வு பயன்படுத்தப்படுகிறது.

எஸ்.டி சீரிஸ் ஷட்டில் வால்வுகள் தெளிவான இடைமுக நூல் ， வேகமான வெளியேற்றம், பெரிய காற்றோட்டம் திறன், எளிதான நிறுவல், வாயுவை அமைக்கும் திறன் கொண்டது ； விரைவான உமிழ்வு

முன்னெச்சரிக்கைகள் மற்றும் விண்ணப்ப சிக்கல்கள்:

கையேடு மற்றும் தானியங்கி செயல்பாட்டிற்கு இடையில் மாறும் சுற்றுகள் போன்ற சிக்னல் தேர்வுக்கு ஷட்டில் வால்வுகள் முக்கியமாக பயன்படுத்தப்படுகின்றன.

ஏர் டியூப் பொருத்துதல்கள் சரியாக தேர்ந்தெடுக்கப்படாவிட்டால், ஒரு துறைமுகத்தில் காற்று உட்கொள்ளல் அல்லது வெளியேற்றத்தை மிகச் சிறியதாக மாற்றினால், வால்வு கோர் முழுமையாக மாறாமல் போகலாம், இது அனைத்து துறைமுகங்களும் இணைக்கப்படுவதற்கு வழிவகுக்கும். இது தடுக்கப்பட வேண்டும். ST-01: G1/8; ST-02: G1/4; ST-03: G3/8; ST-04: G1/2

விண்கலம் வால்வுகள் உயர் மற்றும் குறைந்த அழுத்த மாறுதல் சுற்றுகளிலும் பயன்படுத்தப்படலாம். இருப்பினும், குறைந்த அழுத்தத்தை இழக்கும் அபாயத்தைத் தவிர்ப்பதற்காக 2-நிலை 3-வழி வால்வு ஷட்டில் வால்வின் உயர் அழுத்த இன்லெட் பக்கத்தில் நிறுவப்பட வேண்டும்.

சின்னம்:

எஸ்.டி தொடர் விண்கலம் வால்வு பொது அளவுருக்கள்

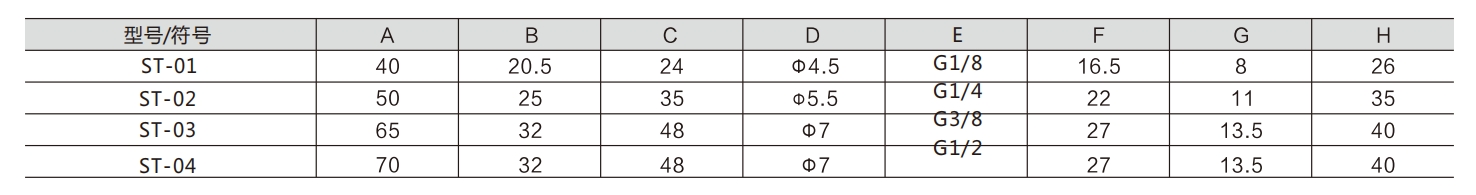

எஸ்.டி சீரிஸ் ஷட்டில் வால்வு வெவ்வேறு அளவுருக்கள்
