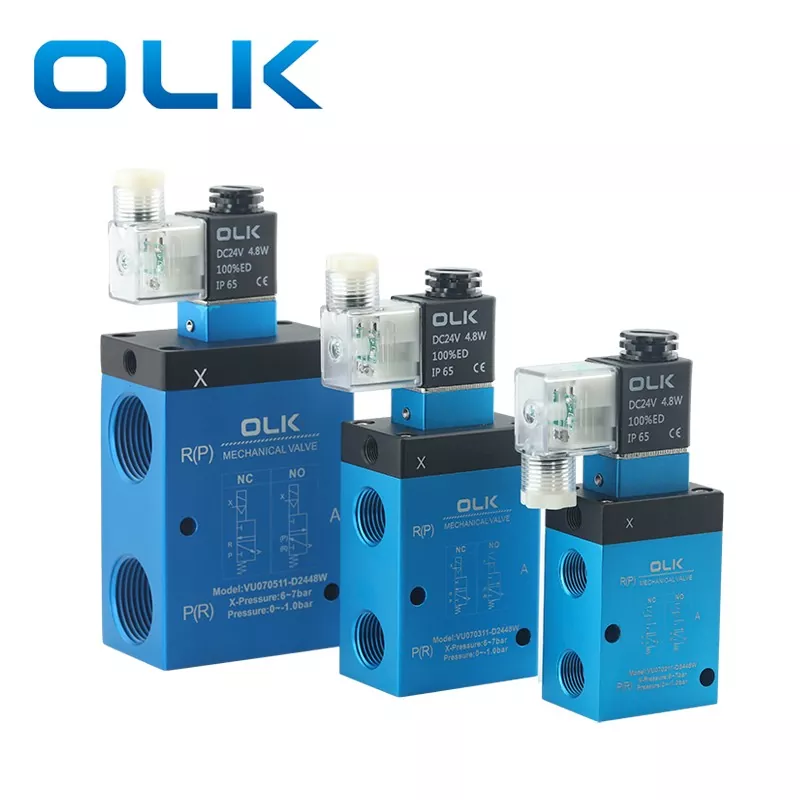

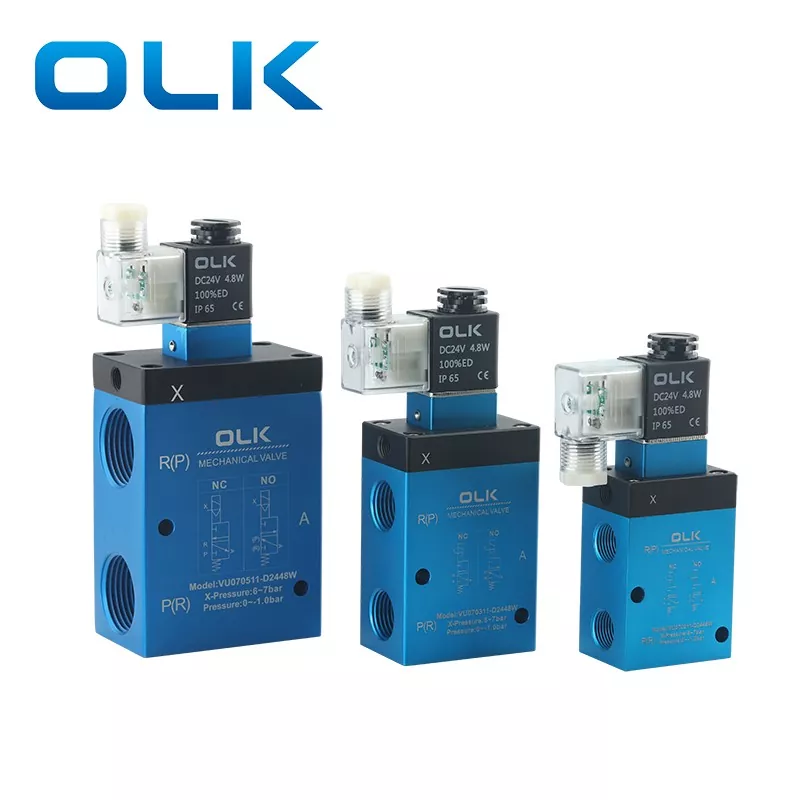

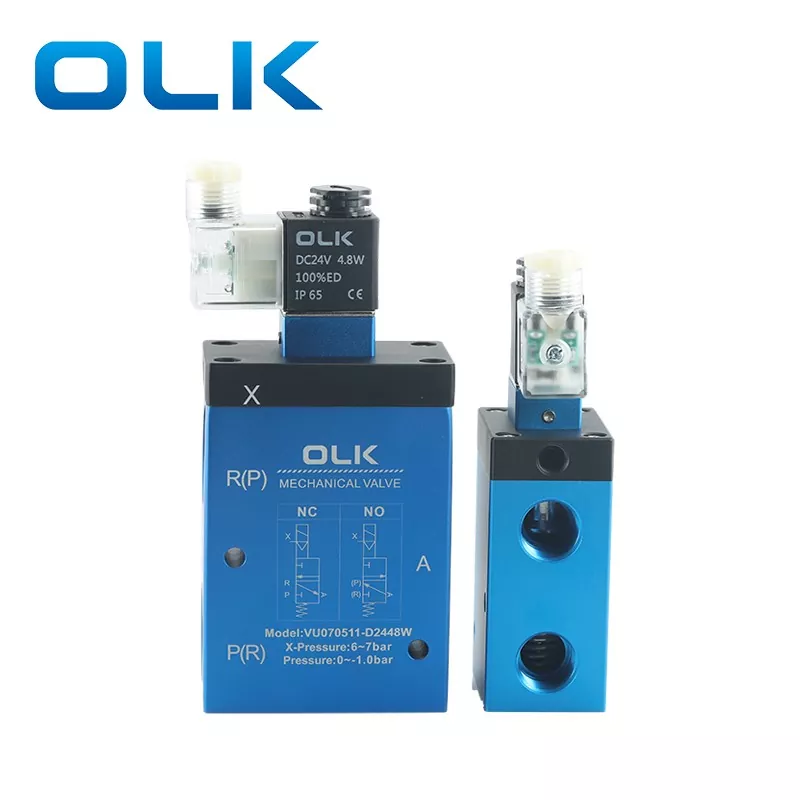

VU07 வெற்றிட சோலனாய்டு வால்வு 3 வழி உள் அல்லது வெளிப்புற பைலட் கட்டுப்பாட்டுடன் கிடைக்கிறது. வால்வு உடல் நீல நிறத்துடன் அலுமினிய அலாய் மூலம் ஆனது, மேலும் அதிக ஓட்டத் திறனுக்காக ஒரு பெரிய துளையுடன் வடிவமைக்கப்பட்டுள்ளது.
இது வெற்றிடத்தின் (–100 kPa) மற்றும் குறைந்த நேர்மறை அழுத்தம் (0–0.5 MPa) இன் கீழ் செயல்பட ஏற்றது.
திரிக்கப்பட்ட போர்ட் (பி, ஏ, ஆர்) அளவுகள் ஜி 3/8, ஜி 1/2 மற்றும் ஜி 1 இல், ஜி 1/8 இல் சுருக்கப்பட்ட ஏர் போர்ட் (எக்ஸ்) உடன் கிடைக்கின்றன.
3-வழி வெற்றிட சோலனாய்டு வால்வு முக்கியமாகப் பயன்படுத்தப்படுகிறது: வெற்றிட சக்தி அலகுகள், உறிஞ்சும் பால்டைசர்கள், ரோபோக்கள், தீவனங்கள், பை திறக்கும் சாதனங்கள். மற்றும் வெற்றிட உறிஞ்சுதல் மற்றும் வளிமண்டலத்திற்கு இடையில் வேகமாக மாற வேண்டிய பிற பயன்பாடுகள், வளிமண்டல அழுத்தத்திற்கு விரைவாக மீட்க உதவுகிறது.
· பெரிய ஓட்ட திறன்
Use பயன்பாட்டிற்கு ஏற்றது மற்றும் குறைந்த அழுத்தத்திற்கு (வெற்றிடம்: –100 kPa, குறைந்த அழுத்தம்: 0–0.5 MPa)

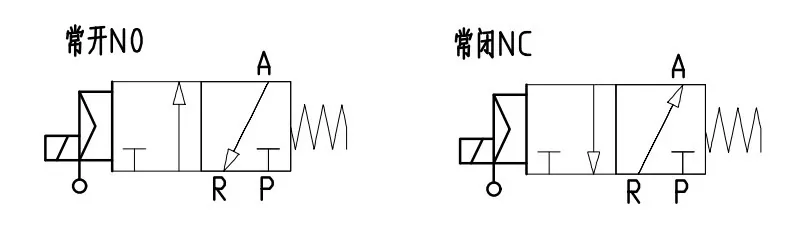

Suralual பொதுவாக மூடப்பட்ட (NC) மற்றும் பொதுவாக திறந்த (NO) வகைகளில் கிடைக்கிறது
· விருப்ப உள் பைலட் அல்லது வெளிப்புற பைலட் கட்டுப்பாடு
|
குறியீடு வரிசைப்படுத்துதல் |
|||||
|
Vu07 |
02 |
11 |
- |
டி 2448 |
W |
|
மாதிரி: |
துறைமுக அளவு: |
கட்டுப்பாடு: |
|
மின்னழுத்தம்: |
பைலட் வகை: |
|
VU07 தொடர் வெற்றிட சோலனாய்டு வால்வு |
02: ஜி 3/8 |
11: மின்சாரம் |
|
D2448: DC24V 4.8W |
வெற்று: உள் பைலட் |
|
|
03: ஜி 1/2 |
31: காற்று |
|
A22060: AC220V 6VA |
W: வெளிப்புற பைலட் |
|
|
05: ஜி 1 |
|
|
|
|
|
மாதிரி |
A |
அதிகபட்ச ஓட்ட விகிதம் (m³/h) |
வெற்றிடம் (நிமிடம்: MBAR-மேக்ஸ்: ஏபிஎஸ்) |
மறுமொழி நேரம் (MSEC) ஆற்றல் |
மறுமொழி நேரம் (MSEC) டி-ஆற்றல் |
துறைமுகம் |
போர்ட் பகுதி (மிமீ²) |
எக்ஸ் கட்டுப்பாட்டு அழுத்தம் (பார்) |
எடை (கிலோ) |
|
VU07 02 11 |

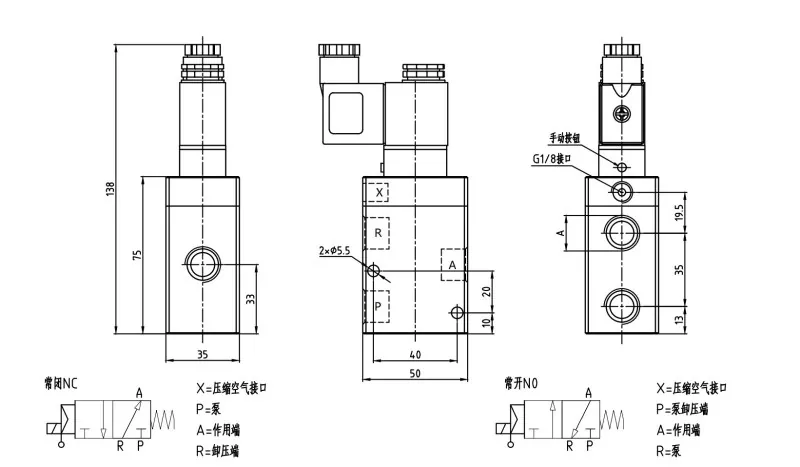

ஜி 3/8 |
10 |
1000 0.5 |
16 |
27 |
11.5 |
103.8 |
4-7 |
|
|
VU07 02 11 |

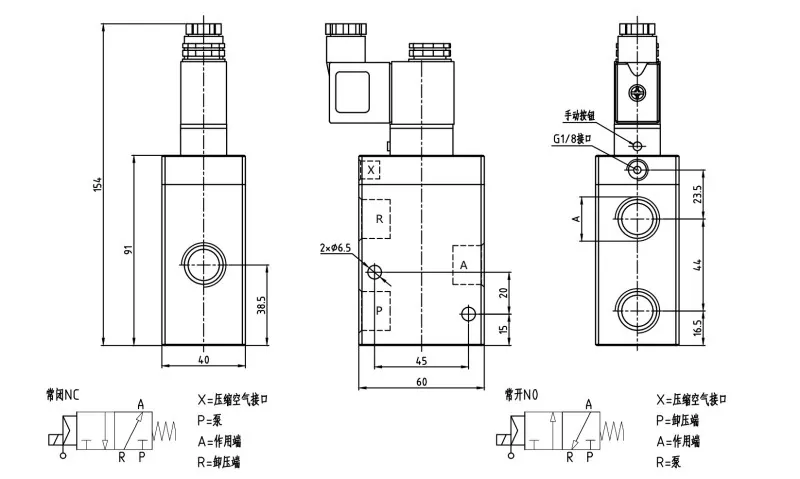

ஜி 1/2 |
20 |
1000 0.5 |
16 |
40 |
15 |
176 |
6-7 |
|
|
VU07 02 11 |

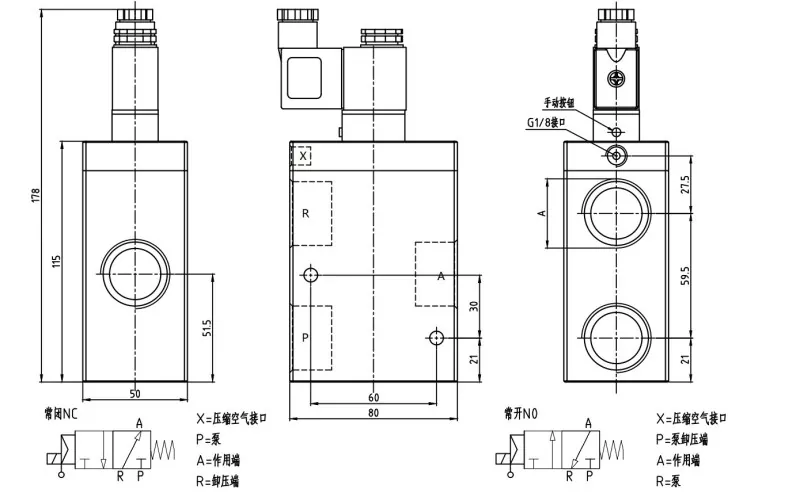

ஜி 1 |
90 |
1000 0.5 |
18 |
42 |
25 |
490 |
6-8 |
|
VU07 வெற்றிட வால்வின் நூல் அளவு என்ன?
VU0702: G3/8; VU0703: G1/2; VU0705: G1
VU வெற்றிட சோலனாய்டு வால்வுக்கு என்ன மின்னழுத்தங்கள் உள்ளன?
VU வெற்றிட சோலனாய்டு வால்வு DC24V 4.8W மற்றும் AC220V 6VA இல் கிடைக்கிறது.
VU வால்வில் சுருக்கப்பட்ட ஏர் போர்ட்டின் அளவு என்ன?
சுருக்கப்பட்ட காற்று துறைமுகங்கள் அனைத்து ஜி 1/8 ஆகும்.
கசிவு வீத அலகு "டோர் · எல்/எஸ்" என்றால் என்ன?
"டோர் · எல்/எஸ்" என்பது உயர்-வெற்றிட அல்லது அதி-உயர்-வெற்றிட அமைப்புகளில் கசிவு வீத அளவீட்டுக்கான பொதுவான அலகு ஆகும்.
டோர்: அழுத்தத்தின் ஒரு அலகு (1 டோர் ≈ 133.3 பா)
எல்: லிட்டர் (தொகுதி அலகு)
எஸ்: இரண்டாவது (நேரத்தின் அலகு)
எனவே, "டோர் · எல்/எஸ்" வினாடிக்கு வாயுவின் அளவைக் குறிக்கிறது (டோர் × லிட்டரில்) வினாடிக்கு கசியும், இது ஒரு அமைப்பு அல்லது கூறுகளின் சீல் செயல்திறனை பிரதிபலிக்கிறது.
இடையே ஏதேனும் தொடர்பு இருக்கிறதா?வெற்றிட ஜெனரேட்டர்மற்றும் வெற்றிட சோலனாய்டு வால்வு?
1. வாகூம் விநியோக கட்டுப்பாடு
வெற்றிட ஜெனரேட்டர் சுருக்கப்பட்ட காற்றைப் பயன்படுத்தி வெற்றிடத்தை உருவாக்குகிறது, அதே நேரத்தில் வெற்றிட சோலனாய்டு வால்வு சுவிட்சாக செயல்படுகிறது.
வால்வு திறந்திருக்கும் போது, வெற்றிடம் உறிஞ்சும் கோப்பை அல்லது வெற்றிடக் கோட்டுடன் இணைகிறது.
வால்வு மூடப்படும் போது, வெற்றிடம் துண்டிக்கப்படுகிறது.
2. வெற்றிடத்திற்கும் வளிமண்டலத்திற்கும் இடையில் ஃபாஸ்ட் மாறுதல்
எடுக்கும் போது, வால்வு வெற்றிடத்தை இணைக்கப்பட்டுள்ளது.
பணியிடத்தை வெளியிடுவதற்கு, வால்வு வளிமண்டலத்திற்கு மாறுகிறது, எனவே உறிஞ்சும் கோப்பை விரைவாக உறிஞ்சலை இழக்கிறது.
3.செர்ஜி சேமிப்பு
ஆற்றல் சேமிப்பு அமைப்புகளில், சோலனாய்டு வால்வு தேவையான வெற்றிட அளவை அடைந்தவுடன் சுருக்கப்பட்ட காற்று விநியோகத்தை நிறுத்தலாம், இது காற்று நுகர்வு குறைக்கும்.
4. வகை பயன்பாடுகள்
உறிஞ்சும் பாலேடிசர்கள்
தானியங்கி சட்டசபை கோடுகள் (பி.எல்.சி.யால் கட்டுப்படுத்தப்படுகிறது)
ரோபோ கிரிப்பிங் சிஸ்டம்ஸ்
