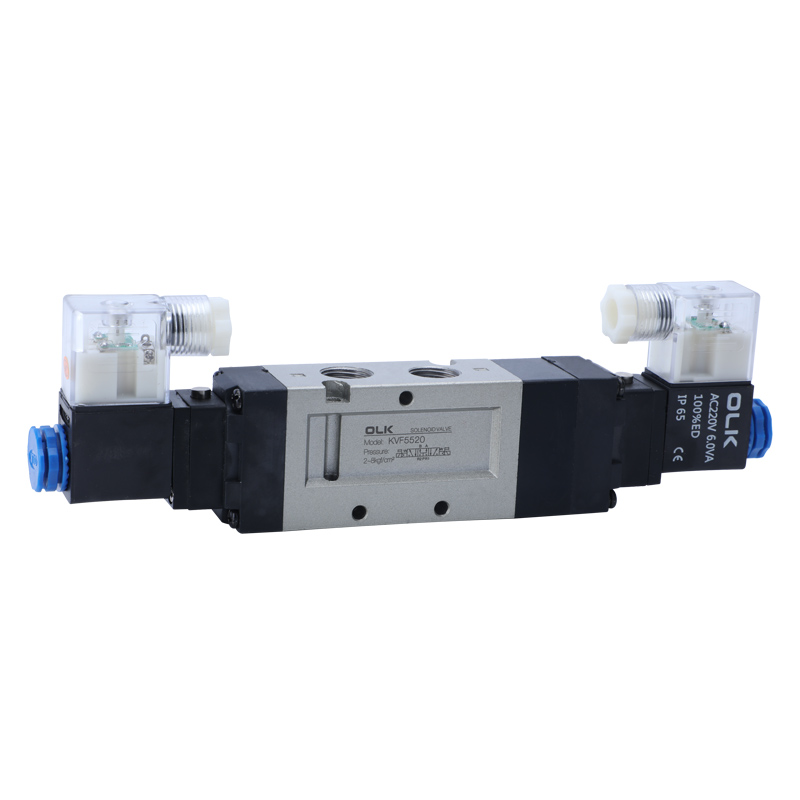

VF5000 சோலனாய்டு வால்வு 5/2 வழி, 5/3 வழி நேரடி குழாய் வகை. ஸ்பூல் துளை உராய்வைக் குறைக்கவும், தொடக்க அழுத்தத்தைக் குறைக்கவும், சேவை வாழ்க்கையை நீட்டிக்கவும் சிறப்பாக வடிவமைக்கப்பட்டுள்ளது. ஒரு பெரிய போர்ட் அளவைக் கொண்டு, வால்வு அதிக காற்றோட்டத்தை வழங்குகிறது, இது பல ஆக்சுவேட்டர்கள் அல்லது நடுத்தர முதல் பெரிய சிலிண்டர்களை இயக்குவதற்கு ஏற்றதாக அமைகிறது. VF5000 தொடர் போர்ட் அளவு 3/8 ஆகும்.
அதன் மட்டு அமைப்பு பன்மடங்கு நிறுவலை ஆதரிக்கிறது, மையப்படுத்தப்பட்ட காற்று விநியோகத்தை செயல்படுத்துகிறது மற்றும் குழாய் பதிப்பை எளிதாக்குகிறது. உயர் ஓட்டம் நியூமேடிக் பயன்பாடுகளுக்காக வடிவமைக்கப்பட்ட, டிஎஸ்/விஎஃப் 3000 மற்றும் 5000 தொடர் சோலனாய்டு வால்வுகள் பொதுவாக தொழில்துறை இயந்திரங்கள் மற்றும் தானியங்கி உற்பத்தி வரிகளில் பயன்படுத்தப்படுகின்றன.
· அதிக ஓட்டம்
· குழாய் / மட்டு / விண்வெளி சேமிப்பு
· தொழில்துறை தர ஆயுள்
|
குறியீடு வரிசைப்படுத்துதல் |
||||||
|
Vf5 |
130 |
_ |
4 |
G |
B |
02 |
|

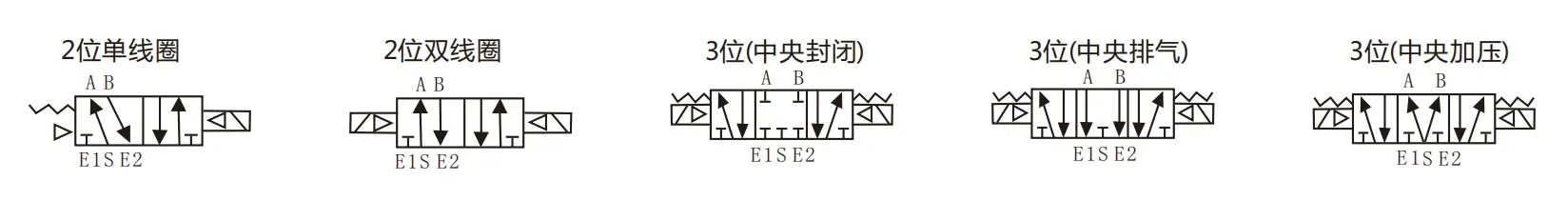

மாதிரி |
வால்வு வகை |
|
மின்னழுத்தம் |
வரி வகை |
மானுல் |
துறைமுக அளவு |
|
VF5000 சோலனாய்டு வால்வு |
130: ஒற்றை சோலனாய்டு 5/2 வழி |
|
3: 110vac |
ஜி: வரி வகை |
|
02: PT3/8 |
|
|
230: இரட்டை சோலனாய்டு வ்லேவ் 5/2 வழி |
|
4: 220 வாக் |
டி: டின் வகை |
|
|
|
|
330 சி: இரட்டை சோலனாய்டு VLAVE5/3WAY மூடிய மையம் |
|
5: 24 வி.டி.சி. |
DZ: ஒளியுடன் DZ |
|
|
|
|
430e: இரட்டை சோலனாய்டு VLAVE5/3Way வெளியேற்ற மையம் |
|
6: 12 வி.டி.சி. |
|
|
|
|
|
530p: இரட்டை சோலனாய்டு வால்வு 5/3 வழி அழுத்தம் மையம் |
|
|
|
|
|
|
பொதுவான விவரக்குறிப்புகள் |
|
|
வேலை செய்யும் ஊடகம் |
காற்று |
|
வெப்பநிலை |
0-50 |
|
உயவு |
தேவையில்லை |
|
கையேடு மேலெழுதல் |
ஸ்க்ரூடிரைவர்-பூட்டுதல் வகை |
|
அதிர்ச்சி/அதிர்வு எதிர்ப்பு |
30 கிராம்/5 ஜி (8.3--2000 ஹெர்ட்ஸ்) |
|
அடைப்பு |
தூசி நிறைந்த |
|
மாதிரி |
நிலை |
சுருள் |
kgf/cm² (MPa) |
மறுமொழி நேரம் (எம்.எஸ்) |
அதிகபட்சம். இயக்க அதிர்வெண் |
துறைமுக அளவு |
பயனுள்ள குறுக்கு வெட்டு aream² (சி.வி) |
கே.ஜி.எஃப் |
|

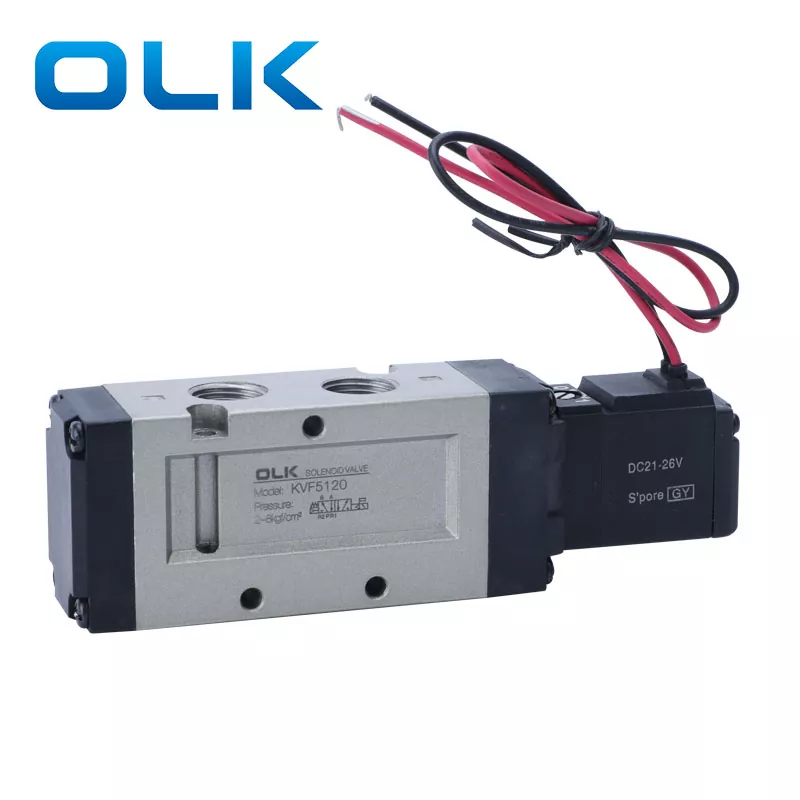

VF5120- □ △ B-02 |
2 நிலை |
ஒற்றை நடவடிக்கை |
1.5 ～ 9 (0.15 ～ 0.8) |
≤30 எம்.எஸ் |
5 |
PT3/8 |
45 (2.5) |
0.38 |
|

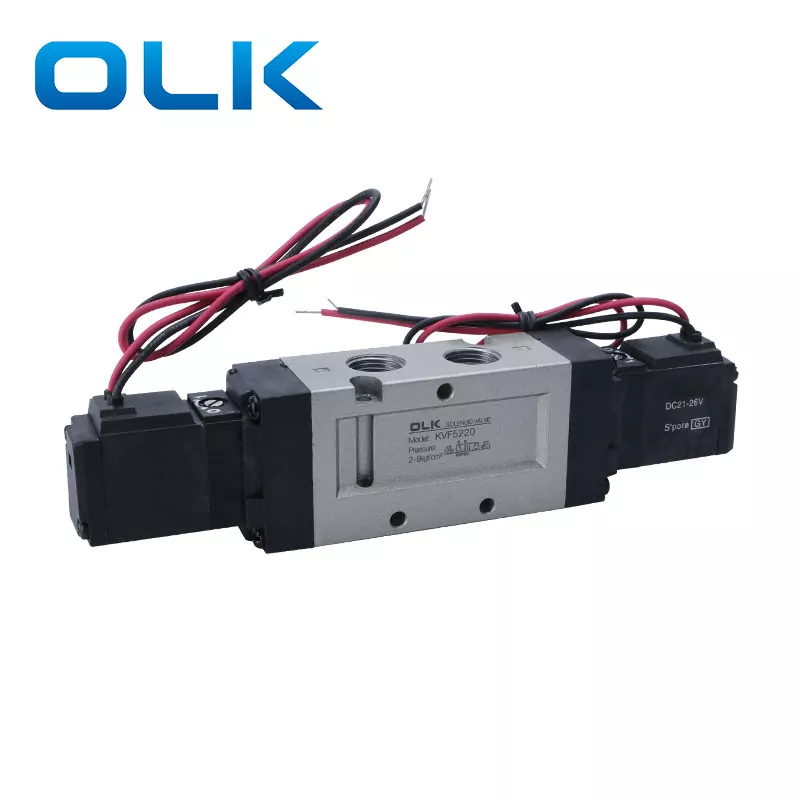

VF5220- □ △ B-02 |
2 நிலை |
இரட்டை நடவடிக்கை |
1 ~ 9 (0.1 ~ 0.9) |
≤30 எம்.எஸ் |
5 |
PT3/8 |
45 (2.5) |
0.45 |
|
VF5320- □ △ B-02 |
3 நிலை |
இரட்டை சோலனாய்டு vlave5/3way மூடிய மையம் |
1 ~ 9 (0.1 ~ 0.9) |
≤50 எம்.எஸ் |
3 |
PT3/8 |
36 (2) |
0.53 |
|

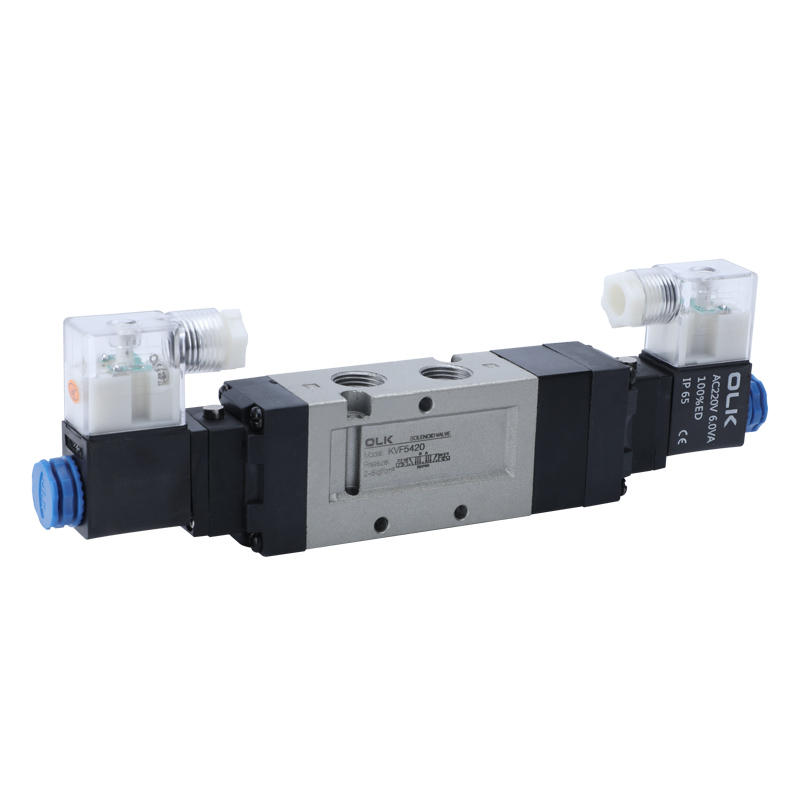

VF5420- □ △ B-02 |
3 நிலை |
இரட்டை சோலனாய்டு vlave5/3way வெளியேற்ற மையம் |
1 ~ 9 (0.1 ~ 0.9) |
≤50 எம்.எஸ் |
3 |
PT3/8 |
41.4 (2.3) |
0.53 |
|
VF5520- □ △ B-02 |
3 நிலை |
இரட்டை சோலனாய்டு வால்வு 5/3 வழி அழுத்தம் மையம் |
1 ~ 9 (0.1 ~ 0.9) |
≤50 எம்.எஸ் |
3 |
PT3/8 |
36 (2) |
0.53 |
DS3000/VF3000 எந்த மாதிரியை மாற்ற முடியும்?
DS3000 கொரியாவில் TPC ஐ அதே செயல்பாட்டுடன் மாற்ற முடியும், மேலும் VF 3000 ஜப்பானில் SMC ஐ அதே செயல்பாட்டுடன் மாற்ற முடியும்
DS5000/VF5000 சோலனாய்டு வால்வு 5 வழியின் முனை விட்டம் என்ன?
DS5000/VF5000 நூல் துளை PT3/8 ஆகும்
