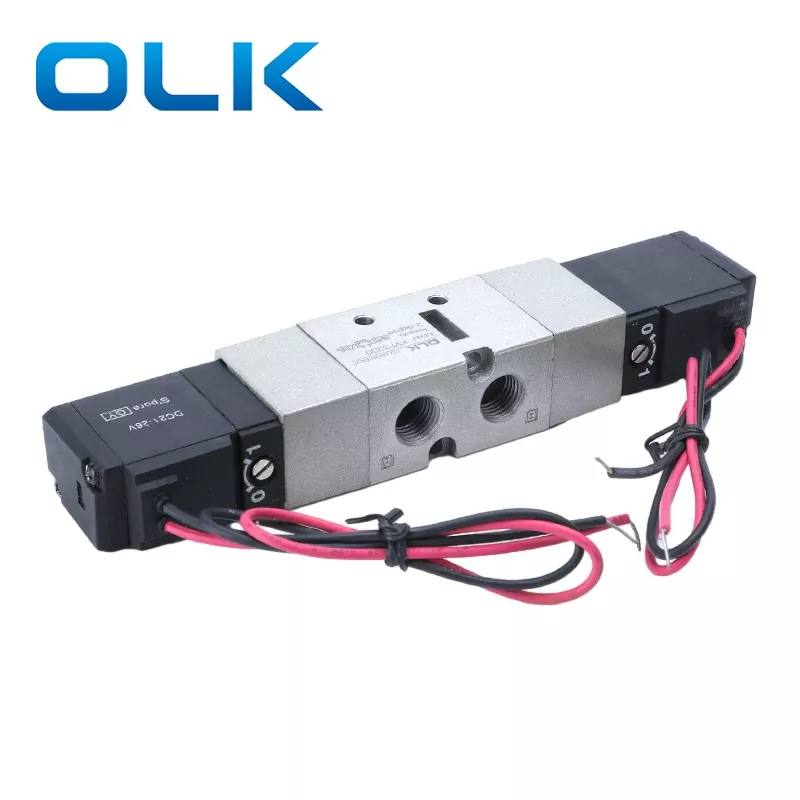

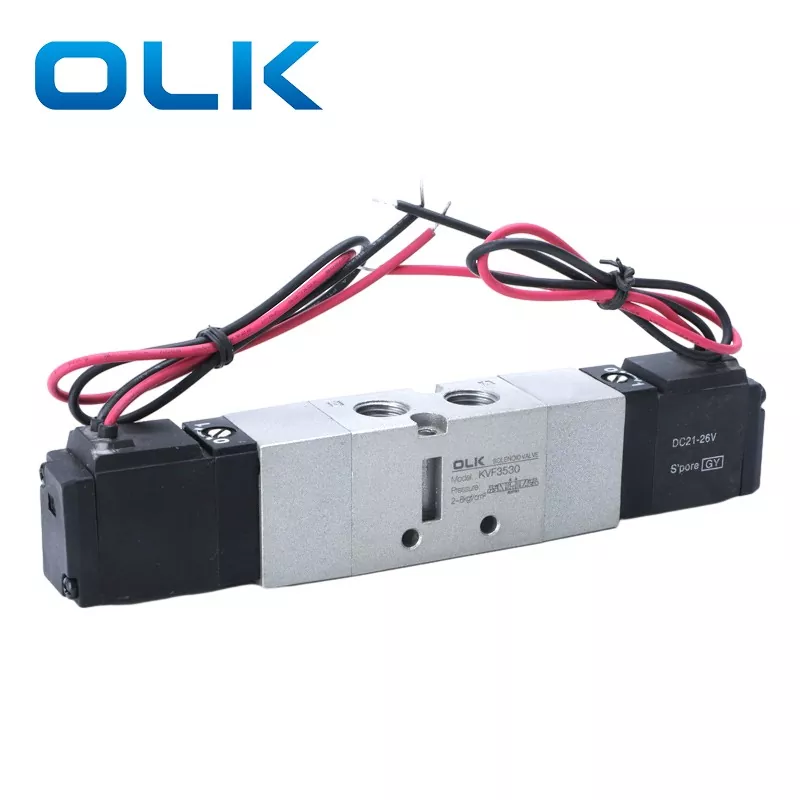

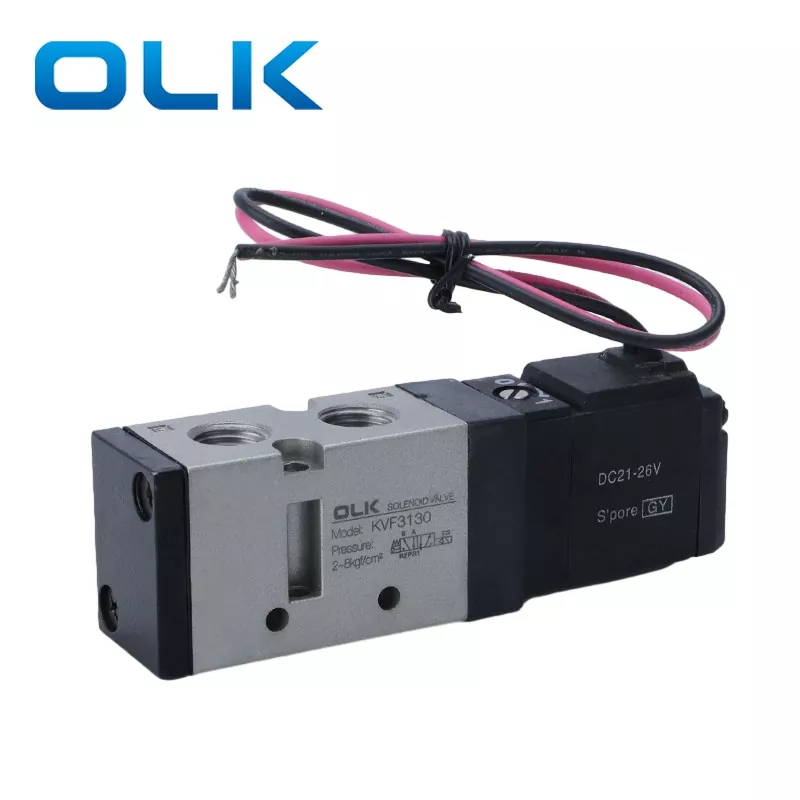

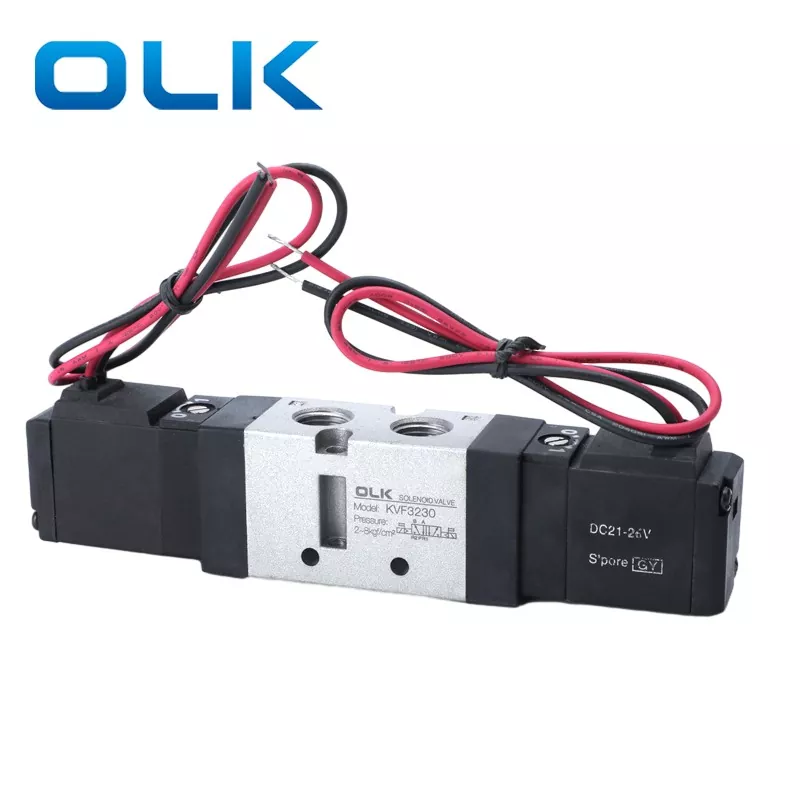

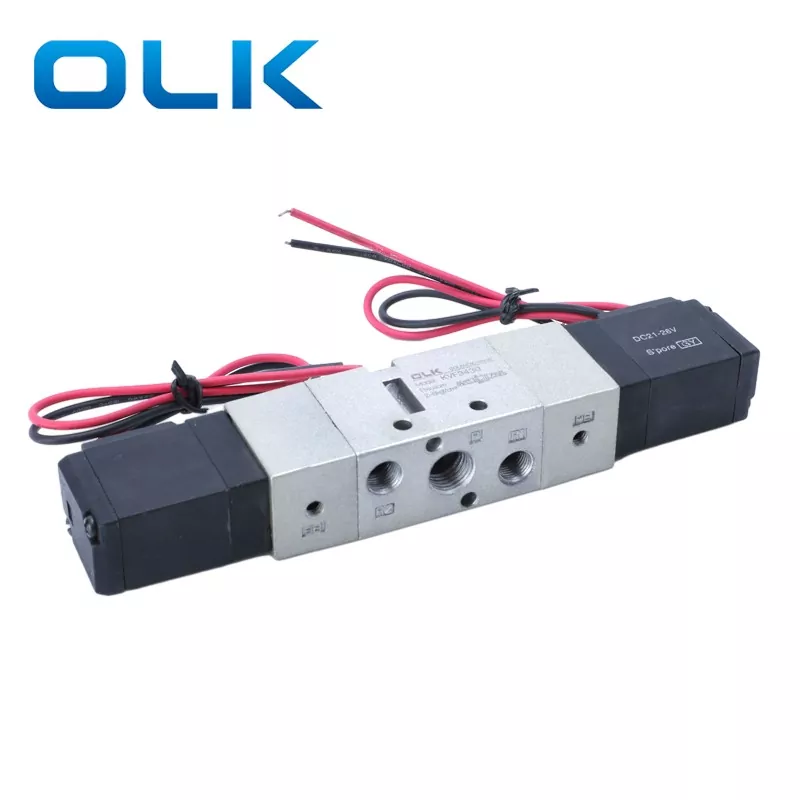

உள் பைலட் வி.எஃப் 3000 சோலனாய்டு வால்வு 2 நிலை 5 வழி மற்றும் 3 நிலை 5 வழி நேரடி குழாய் வகை
குறைந்த உராய்வு, குறைந்த தொடக்க அழுத்தம் மற்றும் நீண்ட சேவை ஆயுள் ஆகியவற்றிற்கான ஸ்பூல் போர் ஒரு சிறப்பு எந்திர செயல்முறையைப் பயன்படுத்துகிறது. பெரிய போர்ட் அளவு அதிக காற்றோட்டத்தை வழங்குகிறது, இது நடுத்தர முதல் பெரிய சிலிண்டர்கள் அல்லது பல ஆக்சுவேட்டர்களை ஓட்டுவதற்கு ஏற்றது.
மட்டு வடிவமைப்பு பல வால்வுகள், மையப்படுத்தப்பட்ட காற்று வழங்கல் மற்றும் குறைக்கப்பட்ட குழாய் ஆகியவற்றிற்கான பன்மடங்கு ஏற்றத்தை அனுமதிக்கிறது. டி.எஸ்/வி.எஃப் 3000 மற்றும் 5000 தொடர் சோலனாய்டு வால்வு தானியங்கு உற்பத்தி கோடுகள் மற்றும் தொழில்துறை இயந்திரங்களுக்கான உயர் ஓட்டம் நியூமேடிக் கட்டுப்பாட்டு அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
· அதிக ஓட்டம்
· குழாய் / மட்டு / விண்வெளி சேமிப்பு
· தொழில்துறை தர ஆயுள்
|
குறியீடு வரிசைப்படுத்துதல் |
||||||
|
வி.எஃப் 3 |
130 |
_ |
4 |
G |
B |
02 |
|
மாதிரி |
வால்வு வகை |
|
மின்னழுத்தம் |
வரி வகை |
மானுல் |
துறைமுக அளவு |
|
VF3000 சோலனாய்டு வால்வு |
130: ஒற்றை சோலனாய்டு 5/2 வழி |
|
3: 110vac |
ஜி: வரி வகை |
|
02: PT1/4 |
|
|
230: இரட்டை சோலனாய்டு வ்லேவ் 5/2 வழி |
|
4: 220 வாக் |
டி: டின் வகை |
|
|
|
|
330 சி: இரட்டை சோலனாய்டு VLAVE5/3WAY மூடிய மையம் |
|
5: 24 வி.டி.சி. |
DZ: ஒளியுடன் DZ |
|
|
|
|
430e: இரட்டை சோலனாய்டு VLAVE5/3Way வெளியேற்ற மையம் |
|
6: 12 வி.டி.சி. |
|
|
|
|
|
530p: இரட்டை சோலனாய்டு வால்வு 5/3 வழி அழுத்தம் மையம் |
|
|
|
|
|
|
பொதுவான விவரக்குறிப்புகள் |
|
|
வேலை செய்யும் ஊடகம் |
காற்று |
|
வெப்பநிலை |
0-50 |
|
உயவு |
தேவையில்லை |
|
கையேடு மேலெழுதல் |
ஸ்க்ரூடிரைவர்-பூட்டுதல் வகை |
|
அதிர்ச்சி/அதிர்வு எதிர்ப்பு |
30 கிராம்/5 ஜி (8.3--2000 ஹெர்ட்ஸ்) |
|
அடைப்பு |
தூசி நிறைந்த |
|
மாதிரி |
நிலை |
சுருள் |
KGF/CM ² (MPa) |
மறுமொழி நேரம் (எம்.எஸ்) |
அதிகபட்சம். இயக்க அதிர்வெண் |
துறைமுக அளவு |
பயனுள்ள குறுக்கு வெட்டு aream² (சி.வி) |
கே.ஜி.எஃப் |
|
VF3130- □ △ B-02 |
2 நிலை |
ஒற்றை நடவடிக்கை |
1.5 ～ 9 (0.15 ～ 0.8) |
≤30 எம்.எஸ் |
5 |
PT1/4 |
17.1 (0.95) |
0.21 |
|
VF3230- □ △ B-02 |
2 நிலை |
இரட்டை நடவடிக்கை |
1 ~ 9 (0.1 ~ 0.9) |
≤30 எம்.எஸ் |
5 |
PT1/4 |
17.1 (0.95) |
0.29 |
|
VF3330- □ △ B-02 |
3 நிலை |
இரட்டை சோலனாய்டு vlave5/3way மூடிய மையம் |
1 ~ 9 (0.1 ~ 0.9) |
≤50 எம்.எஸ் |
3 |
PT1/4 |
13.5 (0.75) |
0.42 |
|
VF3430- □ △ B-02 |
3 நிலை |
இரட்டை சோலனாய்டு vlave5/3way வெளியேற்ற மையம் |
1 ~ 9 (0.1 ~ 0.9) |
≤50 எம்.எஸ் |
3 |
PT1/4 |
17.1 (0.95) |
0.42 |
|
VF3530- □ △ B-02 |
3 நிலை |
இரட்டை சோலனாய்டு வால்வு 5/3 வழி அழுத்தம் மையம் |
1 ~ 9 (0.1 ~ 0.9) |
≤50 எம்.எஸ் |
3 |
PT1/4 |
16.2 (0.9) |
0.42 |
DS3000/VF3000 எந்த மாதிரியை மாற்ற முடியும்?
DS3000 கொரியாவில் TPC ஐ அதே செயல்பாட்டுடன் மாற்ற முடியும், மேலும் VF 3000 ஜப்பானில் SMC ஐ அதே செயல்பாட்டுடன் மாற்ற முடியும்
DS3000/VF3000 சோலனாய்டு வால்வு 5 வழியின் முனை விட்டம் என்ன?
DS3000/VF3000 நூல் துளை PT1/4 ஆகும்
