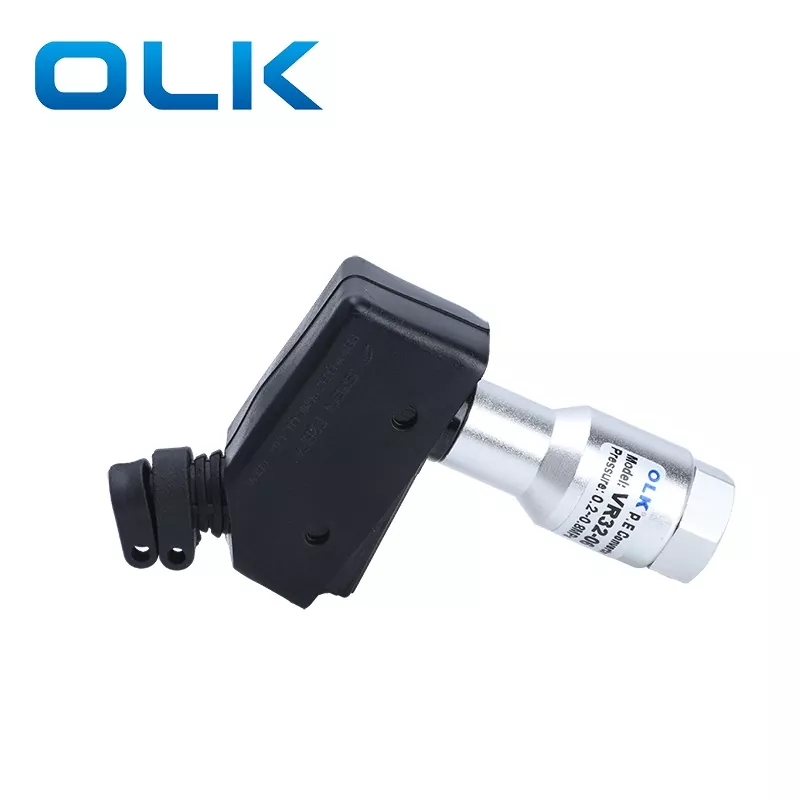

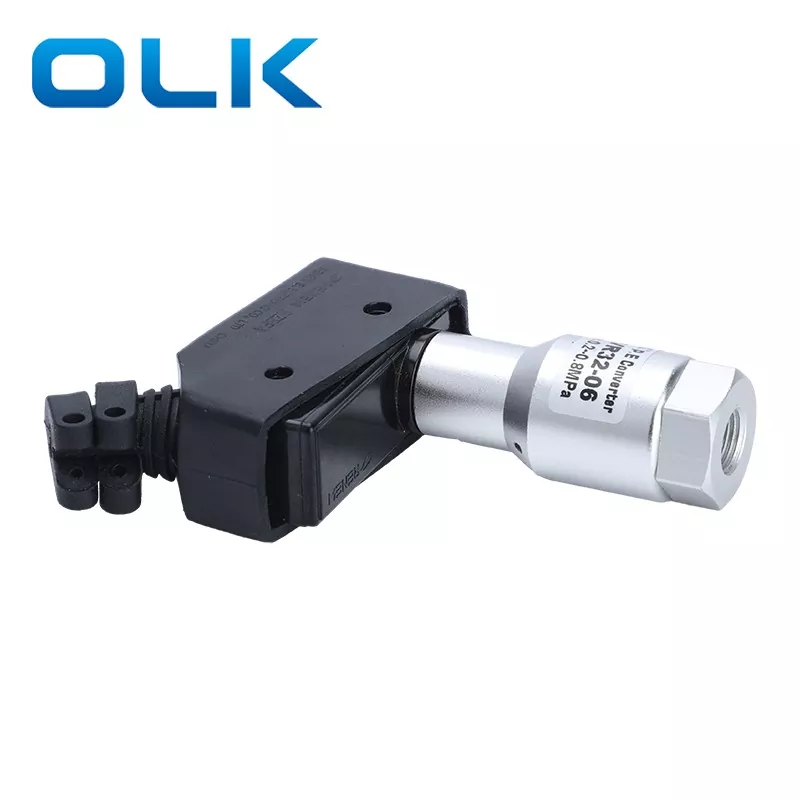

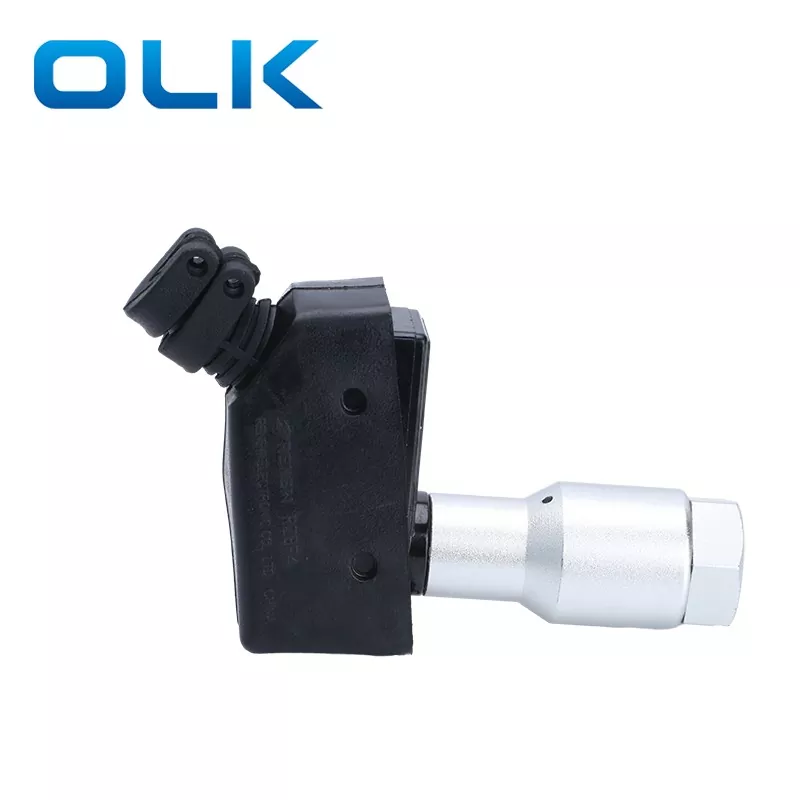

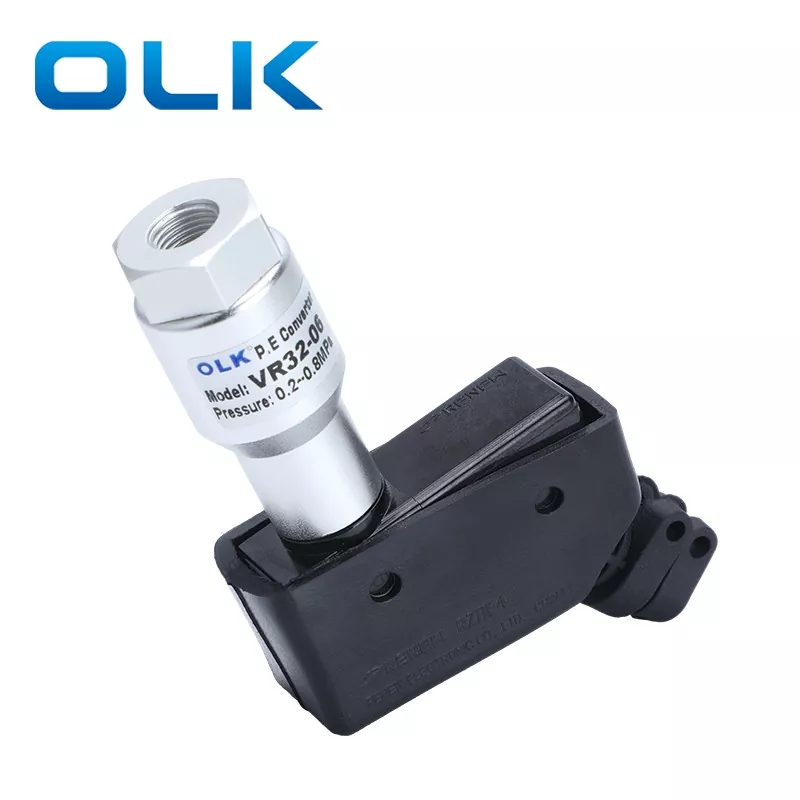

OLK டிரான்ஸ்மிட்டர்கள் நியூமேடிக்-எலக்ட்ரிக் ரிலே எஸ்.எம்.சி வகை வி.ஆர் 3200 தொடர் என்பது நியூமேடிக் சிக்னல்களை மின் சமிக்ஞைகளாக மாற்றும் அழுத்த சுவிட்ச் ஆகும். இது ஐந்து முக்கிய பகுதிகளைக் கொண்டுள்ளது: மைக்ரோ சுவிட்ச், ஸ்பிரிங், பிஸ்டன், உடல் மற்றும் கவர். இயக்க அழுத்தம் 0.1-1.0 MPa VR3200 நியூமேடிக்-எலக்ட்ரிக்-பிரெசிஷன் திரிக்கப்பட்ட இடைமுகங்கள் எளிதில் அகற்றப்படாது. இரண்டு முனைகளும் தூசி செருகல்களுடன் பொருத்தப்பட்டுள்ளன, மேலும் ஒரு சிறப்பு பாதுகாப்பு அட்டையின் பயன்பாடு அவற்றை மிகவும் நீடித்ததாக ஆக்குகிறது மற்றும் அவர்களின் சேவை வாழ்க்கையை விரிவுபடுத்துகிறது.

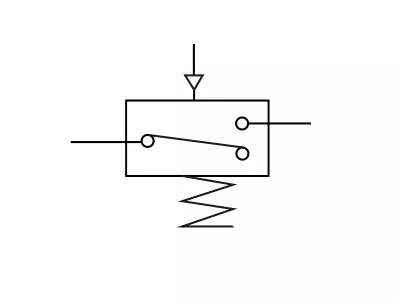

சின்னம்:
1. சைலைண்டர் அழுத்தம் கண்டறிதல்: நியூமேடிக் பிரஷர் சுவிட்ச் சிலிண்டர்களில் அழுத்தத்தைக் கண்டறிகிறது.
2. ரோபோ ஆயுதங்களில் வெற்றிட உறுதிப்படுத்தல்: ஒரு தானியங்கி கன்வேயரில் ஒரு ரோபோ கையின் உறிஞ்சும் கோப்பைக்கு அருகில், சுவிட்ச் உறிஞ்சுவதை உறுதிப்படுத்துகிறது.
3. எரிவாயு கசிவு கண்டறிதல்: குறைந்த அழுத்த சென்சாரைப் பயன்படுத்தி, கசிவை அளவிட சுவிட்ச் சிறிய வாயு மாற்றங்களைக் கண்டறிகிறது.
4. விநியோக அழுத்தம் மேலாண்மை: நியூமேடிக் அமைப்பில் ஒரு அழுத்த சுவிட்சை ஒரு சீராக்கி மூலம் இணைப்பதன் மூலம், காட்டப்படும் அழுத்த மதிப்பின் அடிப்படையில் விநியோக அழுத்தத்தை அமைக்க முடியும். செயல்பாட்டின் போது, விநியோக அழுத்தம் அசாதாரணமாக இருந்தால் காட்டப்படும் மதிப்பு காட்டுகிறது. எடுத்துக்காட்டாக, சலவை உற்பத்தி வரிசையில், பல திரவ அழுத்தம் சுவிட்சுகள் ஹைட்ராலிக் சிலிண்டர்களில் நீர், எண்ணெய் போன்றவற்றின் விநியோகத்தை கண்காணிக்கின்றன, அழுத்தம் சுவிட்சுகள் சுத்தியல் சக்தியை உறுதிப்படுத்துகின்றன.
5. நிலை கண்டறிதல்: ஒரு டிஜிட்டல் அழுத்தம் சுவிட்ச் பணிப்பகுதிகளின் நிலையை உறுதிப்படுத்த முனை பின் அழுத்தத்தைக் கண்டறிகிறது.
6. காற்றோட்ட கட்டுப்பாடு
7. வடிகட்டி அடைப்பு கண்காணிப்பு: ஒரு வேறுபட்ட அழுத்தம் சென்சார் வடிகட்டியின் இருபுறமும் அழுத்த வேறுபாட்டை அளவிடுகிறது. ஒரு பெரிய வேறுபாடு அதிக அடைப்பைக் குறிக்கிறது. அடைப்பு நிலையின் அடிப்படையில், வடிகட்டியை சுத்தம் செய்யலாம் அல்லது மாற்றலாம்.
8. திரவ நிலை கண்டறிதல்: ஒரு வேறுபட்ட அழுத்தம் சென்சார் குறைந்த ஏர் போர்ட்டை சீல் செய்வதன் மூலம் திரவ அளவைக் கண்டறியும். திரவ நிலை மாறும்போது, இணைக்கப்பட்ட செங்குத்து குழாயில் நிகர அழுத்தம் மாறுகிறது, இது நிலை கண்டறிதலை அனுமதிக்கிறது.
|
குறியீடு வரிசைப்படுத்துதல் |
|
|
|
|
VR320 |
0 |
_ |
01 |
|
மாதிரி |
கட்டுமானம் |
|
துறைமுக அளவு |
|
VR320 தொடர் டிரான்ஸ்மிட்டர்கள்: நியூமேடிக்-எலக்ட்ரிக் ரிலே |
0: திறந்த வகை |
|
01: ஆர்.சி 1/8 |
|
|
1: ஸ்பிளாஸ் ப்ரூஃப் (ஐபி 44) |
|
N01: NPT 18 |
|
|
|
|
F01: G1 / 8 |
|
மாதிரி |
VR3200-01 |
VR3201-01 |
|
கட்டுமானம் |
_ |
சீல் செய்யப்பட்ட சாக்கெட் |
|
துறைமுக அளவு |
ஜி 1/8 |
|
|
இயக்க அழுத்தம் |
0.1-1.0 MPa (14-142PSI) |
|
|
தொடர்பு |
1AB |
|
|
மைக்ரோ சுவிட்ச் சக்தி மதிப்பீடுகள் |
ஏசி சக்தி |
டி.சி சக்தி |
|
எதிர்ப்பு சுமை |
250 வி 15 அ |
30 வி 6 அ |
|
தூண்டல் சுமை |
250 வி 15 அ |
|
|
விளக்கு சுமை |
250 வி |
30 வி |
|
Nc. 2.5 அ |
Nc. 3 அ |
|
|
இல்லை. 1.25 அ |
எண் 1.5 அ |
