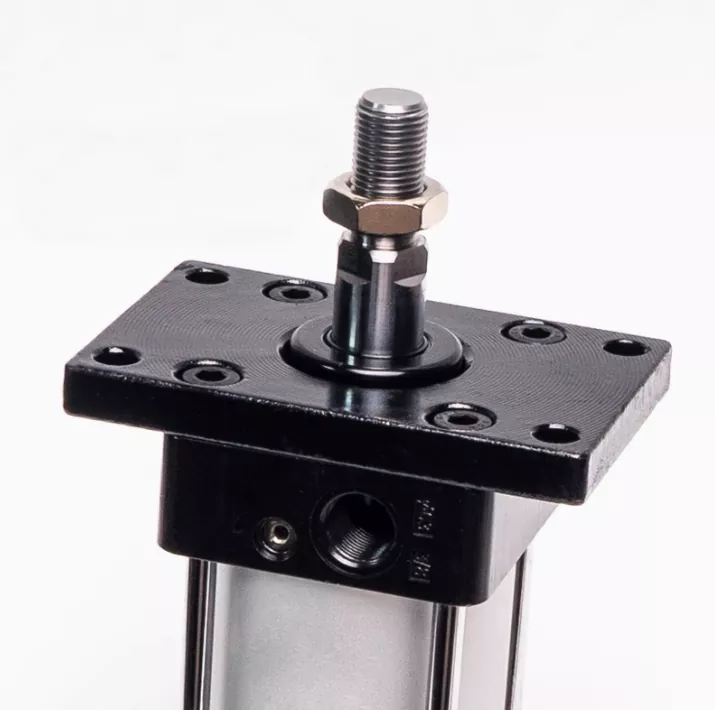

FA ஃபிளாஞ்ச் மவுண்ட் என்பது எஸ்சி தொடர் நிலையான நியூமேடிக் சிலிண்டர்களுக்குப் பயன்படுத்தப்படும் ஒரு முன் பெருகிவரும் அடைப்புக்குறியாகும்.

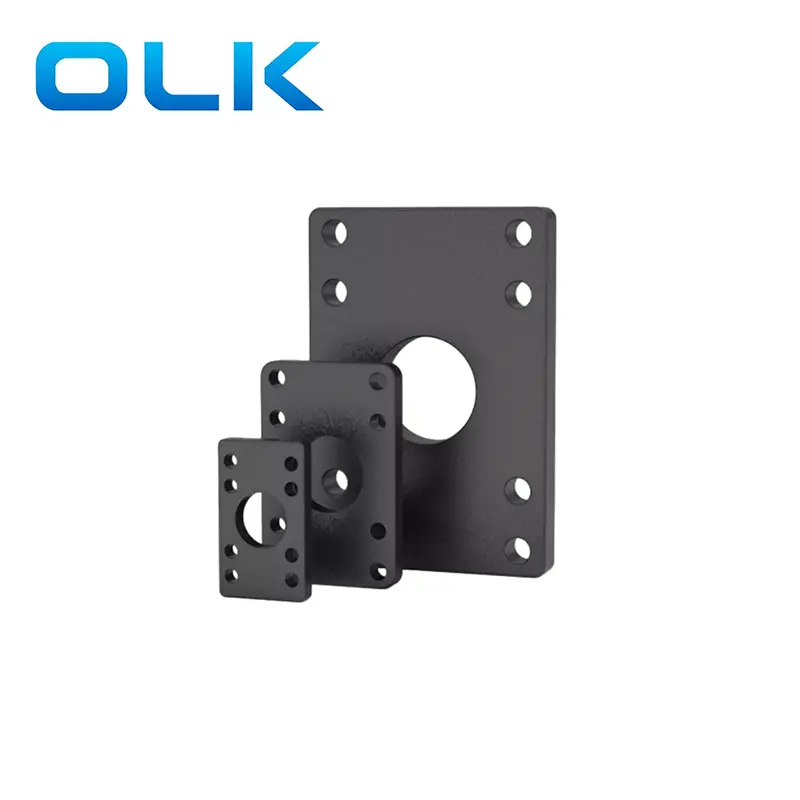

FA ஃபிளாஞ்ச் மவுண்ட் என்பது பெருகிவரும் துளைகளைக் கொண்ட ஒரு கருப்பு செவ்வக தட்டையானது, இது எஸ்சி தொடர் நியூமேடிக் சிலிண்டரை இயந்திர மற்றும் மேற்பரப்பில் பாதுகாப்பாக சரிசெய்ய அனுமதிக்கிறது. இது ஐஎஸ்ஓ 15552 அல்லது ஐஎஸ்ஓ 6431 சிலிண்டர் பெருகிவரும் தரநிலைகள்.
பயன்பாடு: முன் முனையில் அடைப்புக்குறிகள் அல்லது ரோபோ ஆயுதங்களுடன் உபகரணங்களை நிறுவுவதற்கான FA-Front Flange சிலிண்டர் அடைப்புக்குறியின் பொருந்தக்கூடிய தன்மை மற்றும் பொதுவாக தானியங்கி இயந்திரங்களின் நிறுவல் துளைகள் போன்ற அதே விமானத்தில். எனவே பின்வருமாறு பல பொதுவான பயன்பாட்டு காட்சிகள் உள்ளன
பேக்கேஜிங் இயந்திரங்கள்: துல்லியமான பக்கவாதம் கட்டுப்பாட்டுடன் நிலையான-நிலை நேரியல் இயக்கங்கள்.
ஆட்டோமேஷன் உபகரணங்கள்: செங்குத்து அல்லது கிடைமட்ட பொருத்துதலில் சிலிண்டர்களுக்கான நிலையான பெருகிவரும்.
பொருள் கையாளுதல்: சிலிண்டரை பாதுகாப்பாக உருட்ட வேண்டிய சாதனங்களில் பயன்படுத்தப்படுகிறது.
எந்திர நிலையங்கள்: பூஜ்ஜிய பக்கவாட்டு இயக்கம் தேவைப்படும் செயல்களை அழுத்துதல், தள்ளுதல் அல்லது கிளம்புதல்.
சோதனை ரிக்குகள் மற்றும் கட்டுப்பாட்டு அலகுகள்: மீண்டும் மீண்டும் செய்யக்கூடிய கடுமையான சிலிண்டர் பொருத்துதல் அவசியம்.
|
எஸ்சி |
63 |
X |
50 |
- |
S |
- |
Fa |
|
எஸ்சி தொடர் நிலையான நிமசிட் சிலிண்டர் |
துளை அளவு |
|
பக்கவாதம் |
|
கள் ： காந்தம் |
|
FA: சிலிண்டர் தலை withfa flange mount |
|
|
|
|
|
|
வெற்று: அல்லாத |
|
|
|

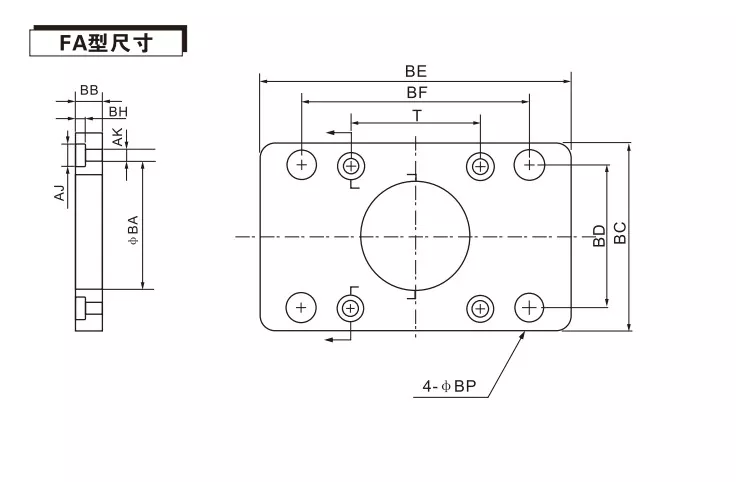

குறியீடு / துளை விட்டம் |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
பி.ஏ. |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
பிபி |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
கிமு |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
பி.டி. |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
இருங்கள் |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
பி.எஃப் |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
பி.எச் |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
ஏ.ஜே. |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
மற்றும் |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
பிபி |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
FA முன் ஃபிளாஞ்ச் சிலிண்டர் அடைப்புக்குறியை மற்ற சிலிண்டர்களுடன் பயன்படுத்த முடியுமா?
வெவ்வேறு சிலிண்டர்களின் நிறுவல் துளைகள் வெவ்வேறு நிலைகளைக் கொண்டுள்ளன, மேலும் பொருந்தக்கூடிய FA ஃபிளாஞ்ச் தட்டுகள் பயன்படுத்தப்பட வேண்டும். இந்த FA தொடர் ஃபிளாஞ்ச் பிளேட்டை எஸ்சி தொடர் நிலையான சிலிண்டர்களுடன் மட்டுமே பயன்படுத்த முடியும்.
ஓல்க் ஃபா ஃபிளாஞ்ச் மவுண்ட் மற்றும் எஃப்.பி பின்புற ஃபிளாஞ்ச் உடன் வித்தியாசமாக whtats
FA முன் விளிம்பு: சிலிண்டரின் முன் முனையை உபகரணங்களுடன் இணைக்கவும், நிறுவலின் போது பிஸ்டன் தடி வெளிப்புறமாக எதிர்கொள்ளும். பொதுவாக உபகரணங்கள் முன்-இறுதி மற்றும் சுமை புஷ் காட்சிகளில் பயன்படுத்தப்படுகிறது.
FB பின்புற விளிம்பு: சிலிண்டரின் பின்புற முனையை சாதனங்களுடன் இணைத்து, சிலிண்டர் உடலை அடைப்புக்குறிக்கு பின்னால் மறைக்கவும். சிலிண்டர் உடலை சரிசெய்ய வேண்டிய சூழ்நிலைகளுக்கு ஏற்றது மற்றும் அதன் நிலை பராமரிக்கப்படுகிறது.
