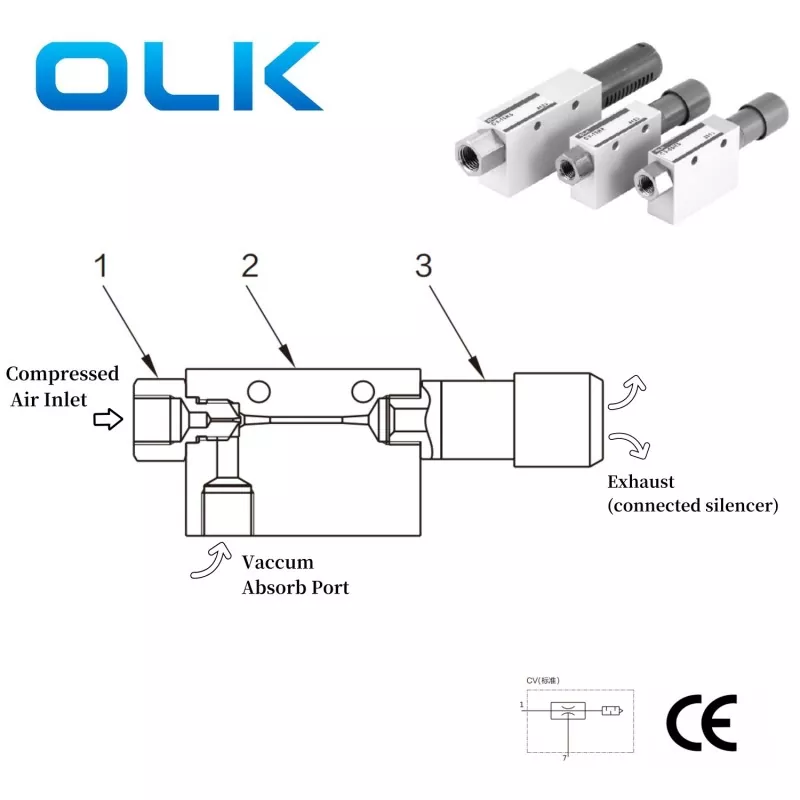

உறிஞ்சும் முனைகள் அல்லது சாதனங்களுக்குத் தேவையான வெற்றிட சூழலை வழங்க ஓலிகாய் (OLK) சி.வி வெற்றிட ஜெனரேட்டர்கள் பயன்படுத்தப்படுகின்றன. உட்கொள்ளும் துறைமுகம் சுருக்கப்பட்ட காற்றோடு இணைக்கப்பட வேண்டும், அதே நேரத்தில் உறிஞ்சும் கோப்பை வெற்றிட துறைமுகத்துடன் இணைக்கப்பட்டுள்ளது. சுருக்கப்பட்ட காற்று உட்கொள்ளும் துறைமுகத்திலிருந்து வெளியேற்ற துறைமுகத்திற்கு பாயும் போது, வெற்றிட துறைமுகத்தில் ஒரு வெற்றிடம் உருவாக்கப்படுகிறது. இந்த வெற்றிடப் படை பொருள்களைக் கடைப்பிடிக்கப் பயன்படுகிறது, சரிசெய்தல் அல்லது ஆதரிப்பது போன்ற பணிகளை அடையலாம், இதன் மூலம் தொழில்துறை உற்பத்தியில் செயல்பாட்டு செயல்திறனை மேம்படுத்துகிறது.

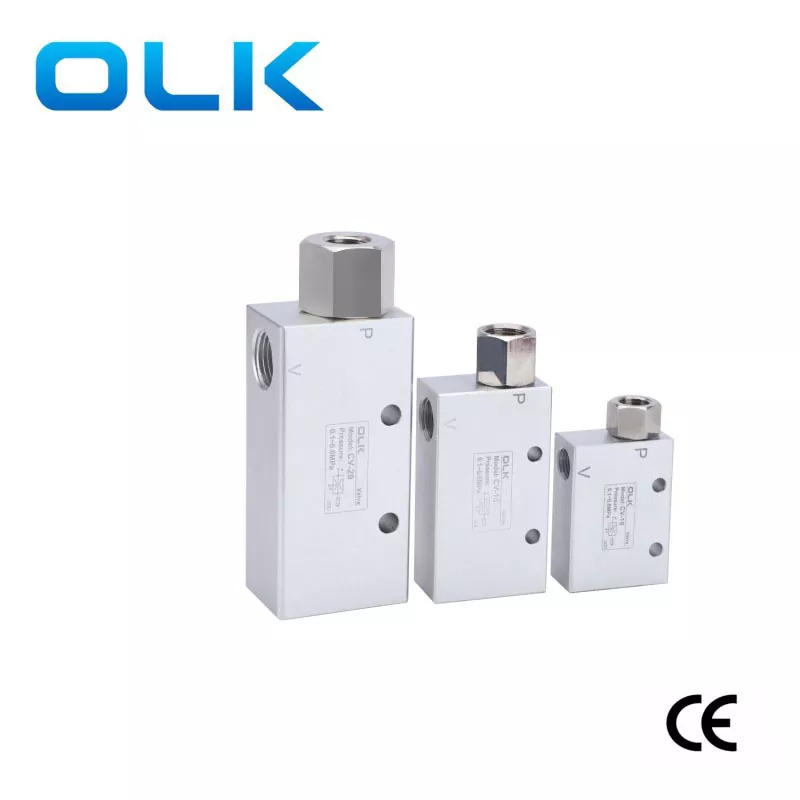

OLK CV வெற்றிட ஜெனரேட்டர்கள் ஒரு எளிய கட்டமைப்பையும் நீண்ட சேவை வாழ்க்கையையும் கொண்டுள்ளன.
சி.வி தொடர் வெற்றிட ஜெனரேட்டர் அம்சங்கள்:
1. ஒரு வெற்றிடத்தை உருவாக்க சுருக்கப்பட்ட காற்றைப் பயன்படுத்தும் வெற்றிட ஜெனரேட்டர், பொருட்களைக் கொண்டு செல்ல வெற்றிட உறிஞ்சியுடன் இணைந்து பயன்படுத்தப்படலாம்.
2. உங்கள் பயன்பாட்டு தேவைகளைப் பூர்த்தி செய்ய பரந்த அளவிலான வகைகள் மற்றும் செயல்திறன் கொண்ட VACUUM GENERATERS.CV தொடர் தட்டு வெற்றிட ஜெனரேட்டர் ஆகும்.
| குறியீடு வரிசைப்படுத்துதல் |
||||
| சி.வி. | - | 10 | H | S |
| சி.வி தொடர் வெற்றிட ஜெனரேட்டர் |
|
முனை விட்டம் (சுழற்சி அளவு) | வெற்றிட அழுத்தம் அடைந்தது | மதிப்பிடப்பட்ட காற்று விநியோக அழுத்தம் |
|
|
|
10: φ1.0 | எச்: -88kpar அழுத்தம் வகை | எஸ்: 5 பார் |
|
|
|
15: φ1.5 |
|
|
|
|
|
20: φ2.0 |
|
|

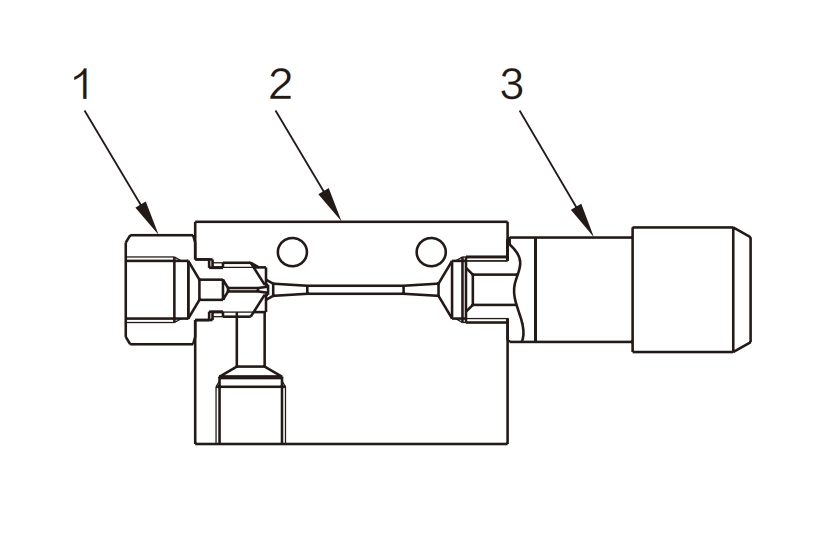

| இல்லை. | பெயர் | பொருள் |
| 1 | விநியோக துறைமுகம் | பித்தளை |
| 2 | உடல் | அலுமினியம் |
| 3 | சைலன்சர் | போம் |
|
வேலை செய்யும் ஊடகம் |
எண்ணெய் இல்லாத சுருக்க காற்று |
|
வேலை அழுத்த வரம்பு MPA (PSI) |
0.1 ~ 0.6 |
|
வேலை வெப்பநிலை ° C. |
0 ~ 60 (உறைய வேண்டாம்) |

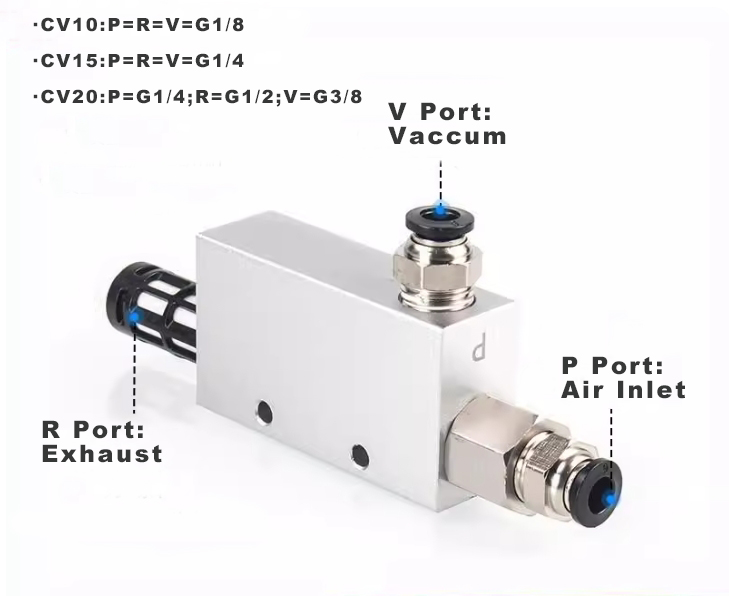

| மாதிரி | A | B | C | D | E | F | G | H | I | ஜே/வி போர்ட்: வெற்றிடம் | K | எல்/பி போர்ட்: ஏர் இன்லெட் | O | P | சைலன்சர்/ஆர் போர்ட்: வெளியேற்றம் |

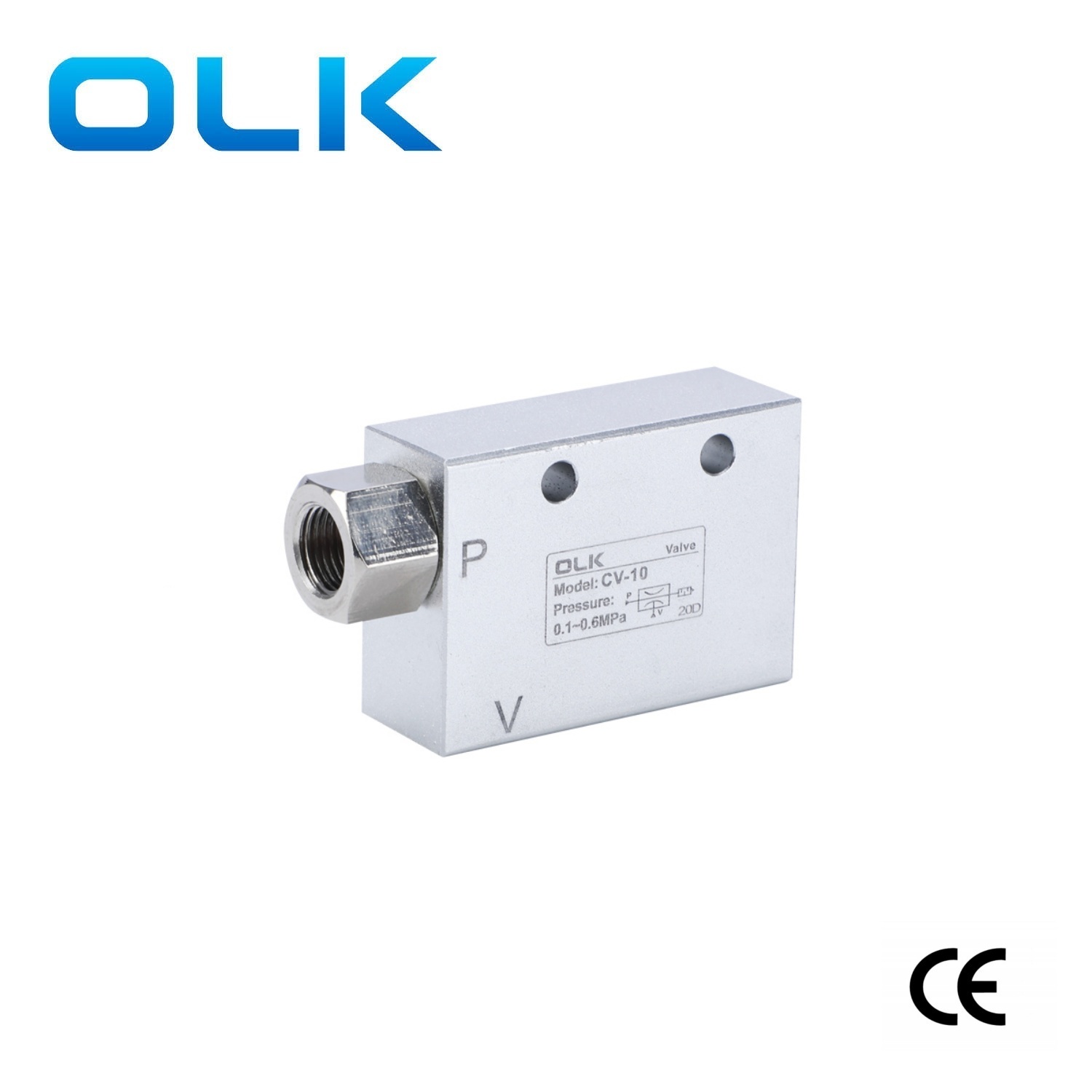

| சி.வி 10 | 45 | 33 | 16 | 10 | 8 | 14 | 20 | 4.5 | Φ4.2 | ஜி 1/8 | 10 | ஜி 1/8 | 14 | 90 | ஜி 1/8 |

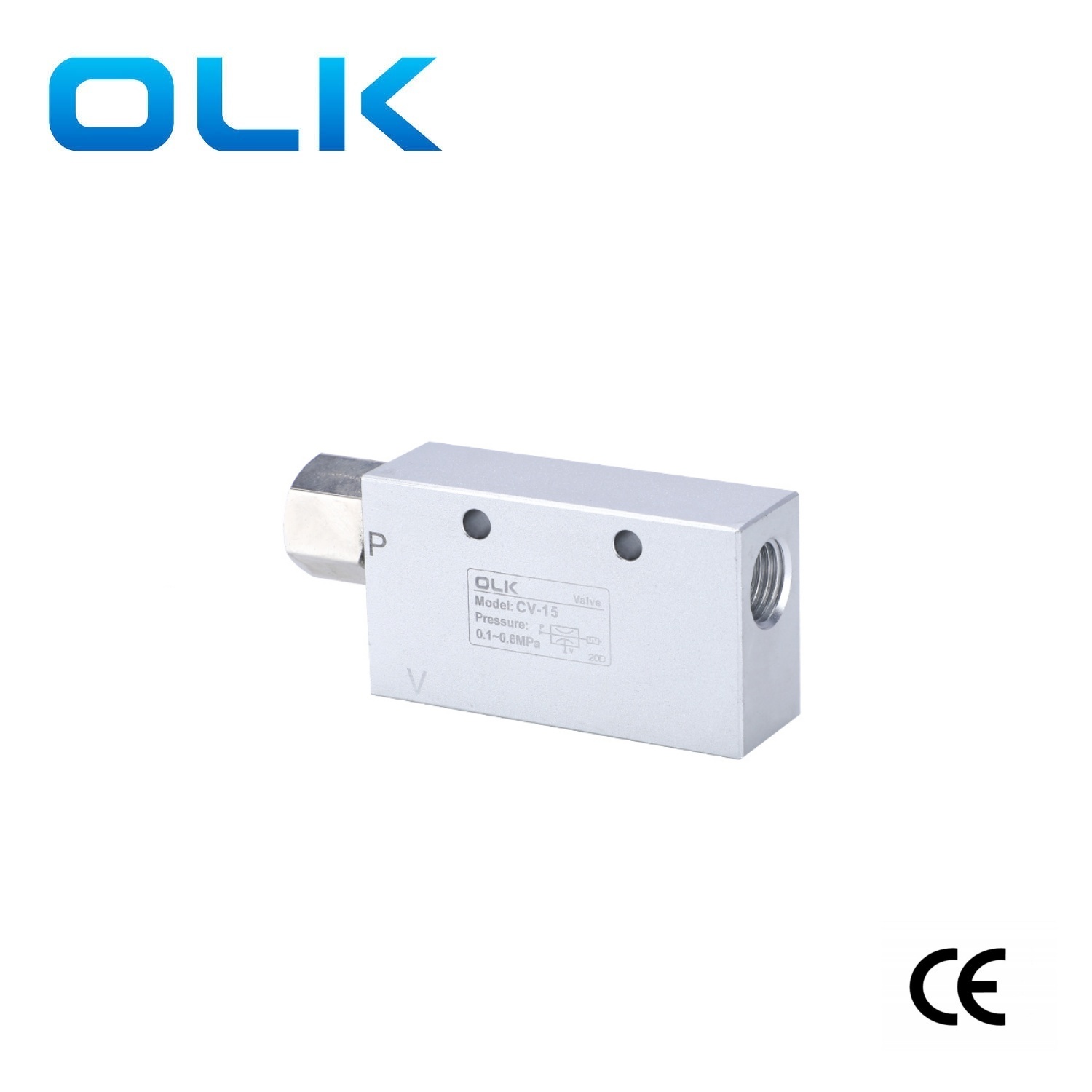

| சி.வி 15 | 64 | 35 | 20 | 11 | 10 | 20 | 25 | 5 | Φ4.5 | ஜி 1/4 | 15 | ஜி 1/4 | 17 | 123.5 | ஜி 1/4 |

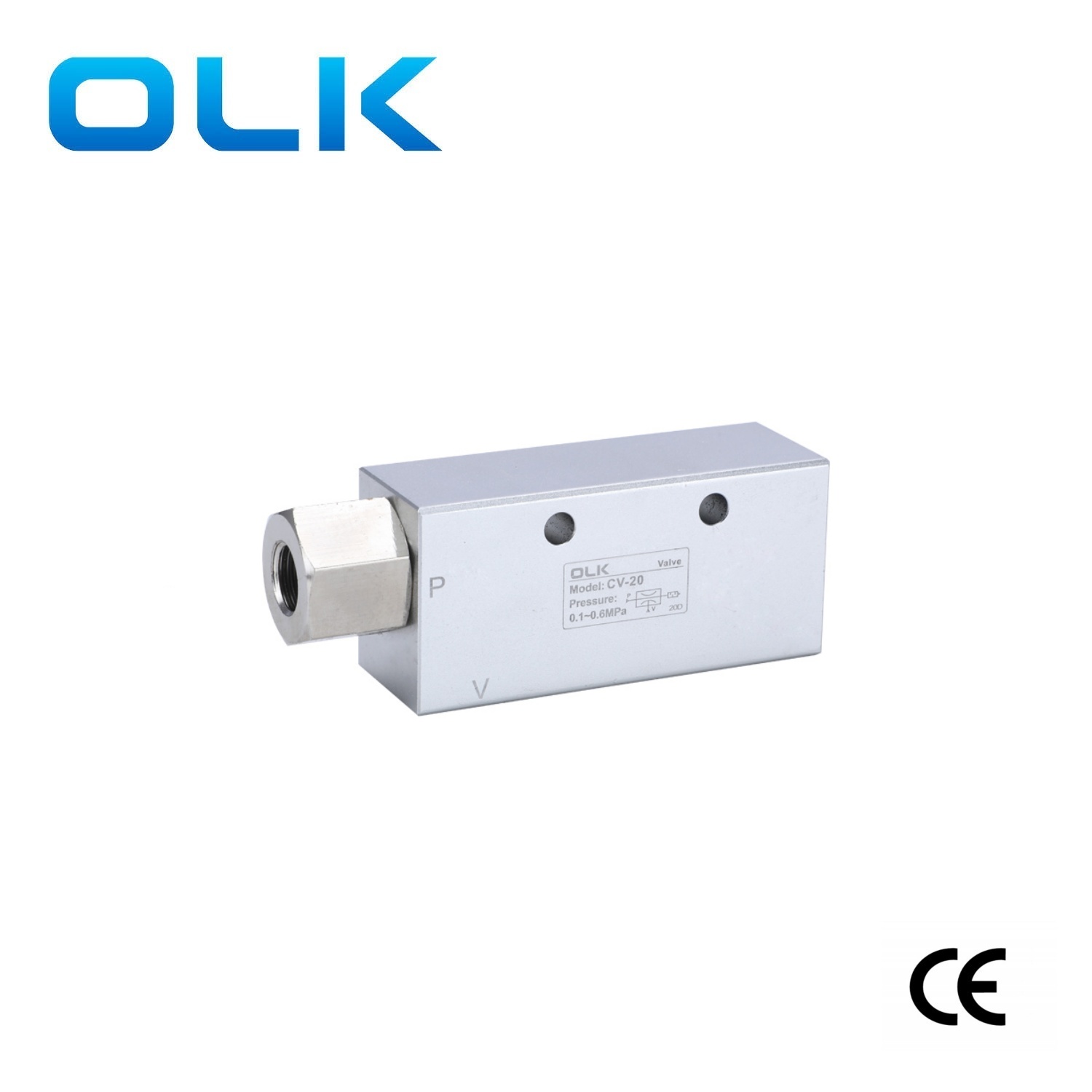

| சி.வி 20 | 85 | 40 | 30 | 15 | 13 | 28 | 32 | 7 | Φ6 | ஜி 3/8 | 20 | ஜி 1/4 | 17 | 165.5 | ஜி 1/2 |
|
மாதிரி |
முனை விட்டம் மிமீ |
மதிப்பிடப்பட்ட அழுத்தம் MPA |
உறிஞ்சும் ஓட்டம் r/min (anr) |
வெற்றிட அழுத்தம் KPA ஐ அடையவும் |
காற்று நுகர்வு ஓட்ட விகிதம் r/min (anr) |
N.W (ஜி) |
|
சி.வி -10 எச்.எஸ் |
1 |
0.5 |
27 |
-0.92 |
44 |
80 |
|
சி.வி -15 எச்.எஸ் |
1.5 |
0.5 |
63 |
-0.92 |
100 |
140 |
|
சி.வி -20 எச்.எஸ் |
2 |
0.5 |
110 |
-0.92 |
180 |
350 |
சி.வி. வெற்றிட ஜெனரேட்டருக்கான முன்னெச்சரிக்கைகள்
1. ஜெனரேட்டரின் ஓட்ட விகிதம் சரியாக தேர்வு செய்யப்பட வேண்டும்.
ஓட்ட விகிதம் மிகப் பெரியது மற்றும் பொருத்தமானதாக இல்லாவிட்டால், "உறிஞ்சுதல்" மற்றும் "உறிஞ்சுதல்" ஆகியவற்றுக்கு இடையேயான வெற்றிட அழுத்த வேறுபாடு தெளிவாக இருக்காது.
இது வெற்றிட சுவிட்ச் சரியாக வேலை செய்யக்கூடாது.
வெற்றிட தர்க்க வால்வுகளுக்கும் இதே பிரச்சினை இருக்கலாம். தயவுசெய்து சிறப்பு கவனம் செலுத்துங்கள், முன் பகிரப்பட்ட தொடர்புடைய குறிப்புகளைப் பார்க்கவும்.
2. வெற்றிட ஜெனரேட்டருக்கு காற்று வழங்கல் உலர்ந்த மற்றும் சுத்தமாக இருக்க வேண்டும்.
வெற்றிட துறைமுகத்திற்கும் உறிஞ்சும் கோப்பைக்கும் இடையில், தேவைப்பட்டால் ஒரு வெற்றிட வடிகட்டி நிறுவப்பட வேண்டும்.
இது தண்ணீரில் உறிஞ்ச வேண்டாம், குறிப்பாக எண்ணெய் அல்ல, ஏனெனில் இது முனை தடுக்கக்கூடும்.
சைலன்சர் கடையை தடுக்கக்கூடாது.
நீங்கள் வெளியேற்றும் குழாயை நீட்டினால், மோசமான வெளியேற்றம் வெற்றிட அழுத்தம் குறையக்கூடும் என்று கருதுங்கள்.
3. சில நேரங்களில் வெற்றிட அமைப்பு ஒரு ஊதுகுழல் குழாயை இணைக்கிறது, இது உறிஞ்சும் கோப்பை பணியிடத்தை விரைவாக வெளியிட உதவுகிறது.
இந்த விஷயத்தில், தயவுசெய்து ஊதுகுழல் அழுத்தம் மற்றும் ஓட்டம் மிக அதிகமாக இல்லை என்பதை உறுதிப்படுத்திக் கொள்ளுங்கள்.
மிக அதிகமாக இருந்தால், அது அழுத்தம் கண்டறிதல் பிஸ்டனை வெடிக்கச் செய்து ஜெனரேட்டர் தோல்வியடையக்கூடும்.
வெற்றிட ஜெனரேட்டருக்கும் வெற்றிட பம்புக்கும் என்ன வித்தியாசம்?
ஒரு வெற்றிட பம்ப் உறிஞ்சும் துறைமுகத்தில் எதிர்மறை அழுத்தத்தை உருவாக்கி வளிமண்டலத்திற்கு நேரடியாக வெளியேறுகிறது. இது நுழைவாயில் மற்றும் கடையின் இடையே ஒரு பெரிய அழுத்த வேறுபாட்டைப் பராமரிப்பதன் மூலம் வாயுவை நீக்குகிறது.
ஒரு வெற்றிட ஜெனரேட்டர் ஒரு வெற்றிடத்தை உருவாக்க சுருக்கப்பட்ட காற்றின் ஓட்டத்தைப் பயன்படுத்துகிறது.
சி.வி. வெற்றிட ஜெனரேட்டருக்கு என்ன பாகங்கள் தேவை?
ஒரு சைலன்சர் மற்றும் இரண்டு பொருத்துதல்கள்
தனித்தனி உறிஞ்சும் சக்தி அளவுரு ஏன் இல்லை?
உறிஞ்சும் சக்தி ஜெனரேட்டரின் வெற்றிட நிலை மற்றும் உறிஞ்சும் கோப்பையின் அளவு இரண்டையும் பொறுத்தது.
சூத்திரம்: அழுத்தம் × பகுதி = சக்தி.
உறிஞ்சும் கோப்பை அளவு சரி செய்யப்பட்டது, ஆனால் ஜெனரேட்டர் மற்றும் ஓட்ட விகிதத்துடன் வெற்றிட நிலை மாறுகிறது. விவரங்களுக்கு அளவுரு விளக்கத்தைப் பார்க்கவும்.
அதிகபட்ச வெற்றிடத்தை ஏன் அடைய முடியாது?
உறிஞ்சும் ஓட்டம் மிகச் சிறியதாக இருந்தால், அது கசிவைக் கடக்க முடியாது, இதனால் அழுத்தம் வீழ்ச்சி ஏற்படுகிறது. இது ஜெனரேட்டருக்கு போதுமான காற்று வழங்கல் காரணமாக இருக்கலாம்.
ஜெனரேட்டர் ஏற்கனவே அதிகபட்ச வெற்றிடத்தை அடைந்துவிட்டால், ஆனால் உறிஞ்சுதல் இன்னும் பலவீனமாக இருந்தால், உறிஞ்சும் கோப்பை மிகச் சிறியதாக இருக்கலாம். ஜெனரேட்டரை மாற்றுவது இந்த விஷயத்தில் உறிஞ்சலை அதிகரிக்காது.
எந்த வெற்றிட ஜெனரேட்டர் வலுவான உறிஞ்சலைக் கொண்டுள்ளது?
ஒரு ஜெனரேட்டருக்கு "உறிஞ்சும் சக்தி" அளவுரு இல்லை, அதிகபட்ச வெற்றிட நிலை மட்டுமே.
அதிகபட்ச வெற்றிடம் உண்மையான வெற்றிடத்திற்கு சமமானதல்ல. மாதிரிகளுக்கு இடையிலான உண்மையான வேறுபாடு வெற்றிட ஓட்ட விகிதம்.
உறிஞ்சும் சக்தி = வெற்றிடம் × உறிஞ்சும் கோப்பை பகுதி. இது ஜெனரேட்டர் மற்றும் உறிஞ்சும் கோப்பையின் கலவையாகும்.
ஒரு ஜெனரேட்டரின் வெற்றிட ஓட்ட விகிதம் பயன்பாட்டிற்கு மிகக் குறைவாக இருந்தால், வெற்றிட நிலை குறையும் மற்றும் உறிஞ்சுதல் போதுமானதாக இருக்காது. அவ்வாறான நிலையில், நீங்கள் தேர்வு செய்ய வேண்டும்
|
உருப்படி |
வெற்றிட பம்ப் |
வெற்றிட ஜெனரேட்டர் |
|
அதிகபட்ச வெற்றிடம் |
101.3 kPa வரை (ஒரே நேரத்தில் அதிகபட்ச மதிப்பை அடையலாம்) |
88 kPa வரை (ஒரே நேரத்தில் அதிகபட்ச மதிப்பை அடைய முடியாது) |
|
உறிஞ்சும் ஓட்ட விகிதம் |
மிகப் பெரியது |
பெரியதல்ல |
|
கட்டமைப்பு |
வளாகம் |
எளிய |
|
தொகுதி |
பெரிய |
மிகச் சிறியது |
|
எடை |
கனமான |
மிகவும் ஒளி |
|
சேவை வாழ்க்கை |
நகரும் பகுதிகளுடன்; ஒப்பீட்டளவில் நீண்ட |
நகரும் பாகங்கள் இல்லை; நீண்ட சேவை வாழ்க்கை |
|
மின் நுகர்வு |
ஒப்பீட்டளவில் உயர் |
ஒப்பீட்டளவில் உயர் |
|
விலை |
உயர்ந்த |
குறைந்த |
|
நிறுவல் |
சிரமமான |
வசதியான |
|
பராமரிப்பு |
தேவை |
தேவையில்லை |
|
பாகங்கள் கொண்ட ஒருங்கிணைப்பு |
கடினம் |
எளிதானது |
|
வெற்றிட உற்பத்தி மற்றும் வெளியீடு |
மெதுவாக |
வேகமாக |
|
வெற்றிட அழுத்தம் துடிப்பு |
துடிப்புடன், வெற்றிட தொட்டி தேவை |
துடிப்பு இல்லை, வெற்றிட தொட்டி தேவையில்லை |
|
பயன்பாட்டு புலங்கள் |
தொடர்ச்சியான, உயர் ஓட்டம் செயல்பாட்டிற்கு ஏற்றது; அடிக்கடி தொடங்க/நிறுத்த ஏற்றது அல்ல; மையப்படுத்தப்பட்ட பயன்பாட்டிற்கு சிறந்தது |
சுருக்கப்பட்ட காற்று வழங்கல் தேவை; இடைப்பட்ட குறைந்த ஓட்டம் செயல்பாடுகளுக்கு ஏற்றது; விநியோகிக்கப்பட்ட பயன்பாட்டிற்கு சிறந்தது; வெப்ப எதிர்ப்பு மற்றும் அரிப்பு எதிர்ப்பை அடைய பொருள் மாற்றியமைக்கப்படலாம் |
