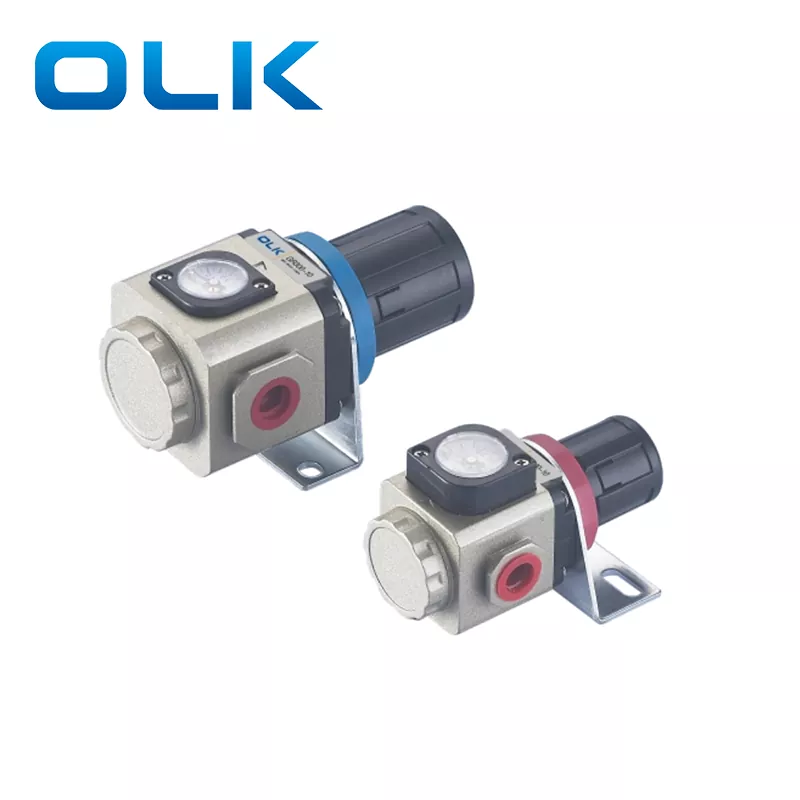

ஏர்டாக் வகை ஜிஆர் பிரஷர் ரெகுலேட்டர், நியூமேடிக் அமைப்புகளுக்கு நிலையான மற்றும் துல்லியமான அழுத்தக் கட்டுப்பாட்டை வழங்குகிறது. நீடித்த கட்டுமானம் மற்றும் எளிதான சரிசெய்தல் கொண்ட OLK GR நியூமேடிக் ரெகுலேட்டர், இது ஆட்டோமேஷன் உபகரணங்கள், காற்று கருவிகள், கம்ப்ரசர்கள் மற்றும் பொதுவான தொழில்துறை பயன்பாடுகளில் நம்பகமான செயல்திறனை உறுதி செய்கிறது. வடிகட்டிகள், லூப்ரிகேட்டர்கள் மற்றும் FRL அலகுகளுடன் இணக்கமானது.
·உள்ளமைக்கப்பட்ட சதுர பிரஷர் கேஜ் நிறுவல் இடத்தை சேமிக்கிறது (வெளிப்புற சுற்று பாதை விருப்பமானது).
· பூட்டுதல் வடிவமைப்பு வெளிப்புற சக்தியால் ஏற்படும் தற்செயலான அழுத்த சரிசெய்தலைத் தடுக்கிறது.
· சமச்சீர் அழுத்தம்-ஒழுங்குபடுத்தும் அமைப்பு நிலையான அழுத்தம், சிறிய ஏற்ற இறக்கம் மற்றும் நல்ல செயல்திறனை உறுதி செய்கிறது.
GC=GF+GR+GL (வடிகட்டி + நியூமேடிக் ரெகுலேட்டர் + லூப்ரிகேட்டர்)
நிலையான மாதிரியைத் தவிர, குறைந்த அழுத்த வகையும் கிடைக்கிறது (அதிகபட்ச அனுசரிப்பு அழுத்தம்: 0.4 MPa)

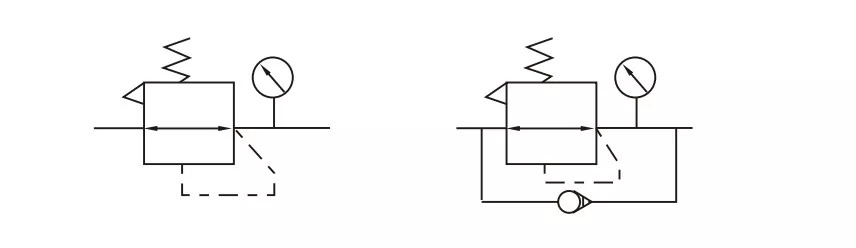

ஜிஆர் அழுத்த சீராக்கி சின்னம்:
|
ஆர்டர் குறியீடு |
||
|
GR200 |
-- |
08 |
|
மாதிரி: |
|
துறைமுக அளவு: |
|
GR200 தொடர் அழுத்த சீராக்கி |
|
06:PT:1/8 |
|
GR300 தொடர் அழுத்த சீராக்கி |
|
08:PT1/4 |
|
GR400 தொடர் அழுத்த சீராக்கி |
|
10:PT3/8 |
|
GR600 தொடர் அழுத்த சீராக்கி |
|
15:PT1/2 |
|
|
|
20:PT3/4 |
|
|
|
25:PT1 |
|
மாதிரி |
GR200-06 |
GR200-08 |
GR300-08 |
GR300-10 |
GR300-15 |
GR400-10 |
GR400-15 |
GR600-20 |
GR600-25 |
|
வேலை செய்யும் ஊடகம் |
காற்று |
||||||||
|
துறைமுக அளவு |
PT1/8 |
PT1/4 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/8 |
PT1/2 |
PT3/4 |
PT1 |
|
இயக்க அழுத்த வரம்பு |
0.05-0.9Mpa(20-130psi) |
||||||||
|
வேலை அழுத்த வரம்பு |
ஜிஆர் என்றால் ஜிஆர் சீரிஸ் ஏர் ரெகுலேட்டர் என்று பொருள். |
||||||||
|
TEM. |
-20--70℃ |
||||||||
|
எடை |
160 கிராம் |
350 கிராம் |
720 கிராம் |
1700 கிராம் |
|||||

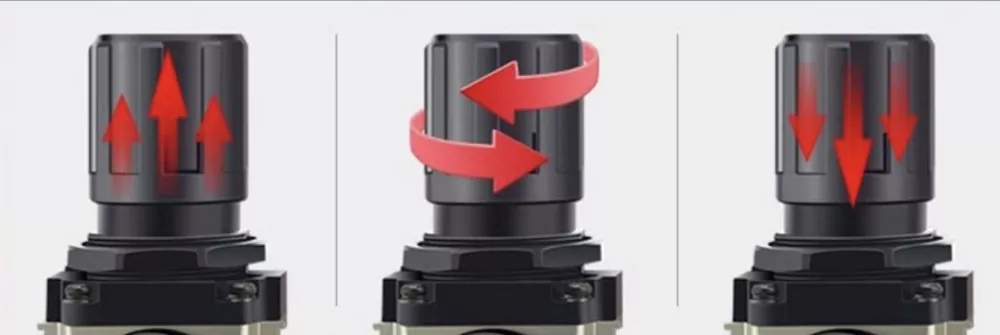

சரிசெய்தல் தொப்பியில் அழுத்தம் அளவு உள்ளது. காற்று வழங்கப்படும் போது, அழுத்தத்தை அதிகரிக்க, குமிழியை மேலே இழுத்து, "+" குறியை நோக்கி கடிகார திசையில் திருப்பவும். சரிசெய்த பிறகு, அதை பூட்ட கீழே அழுத்தவும்.
படி 1: குமிழியைப் பிடித்து மேலே இழுக்கவும்.
படி 2: அழுத்தத்தை அதிகரிக்க அதை கடிகார திசையில் திருப்பவும்.
படி 3: சரிசெய்த பிறகு பூட்டுவதற்கு குமிழியை அழுத்தவும்.
அறிவிப்பு: இணைக்கும் போது காற்றோட்டத்தின் திசையைக் குறிக்கும் அம்புக்குறிக்கு கவனம் செலுத்தவும். தலைகீழ் நுழைவாயில் இணைப்பு காற்று கசிவை ஏற்படுத்தலாம்.
ஜிஆர் என்றால் என்ன?
ஜிஆர் என்றால் ஜிஆர் சீரிஸ் ஏர் ரெகுலேட்டர் என்று பொருள்.

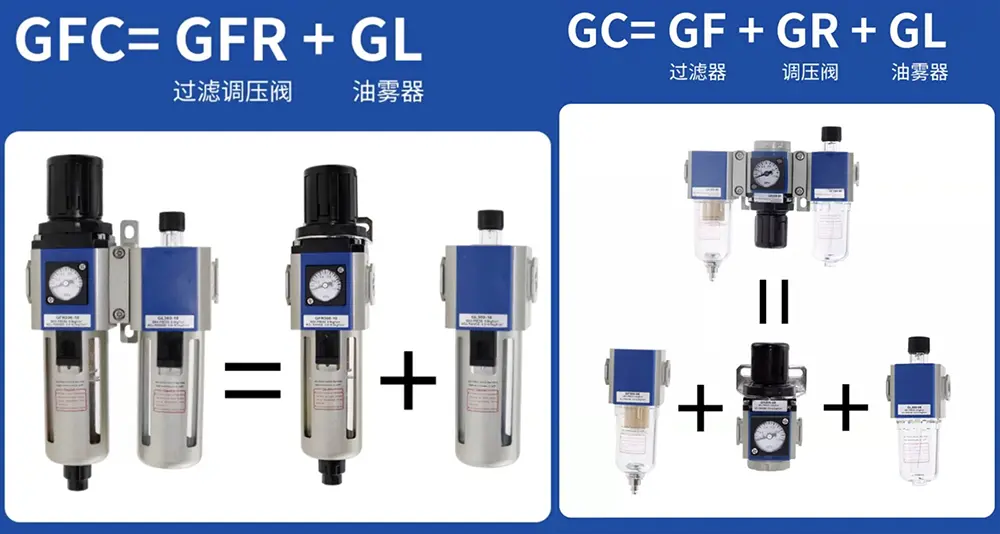

GFC என்றால் என்ன?
GFC=GFR+GL (வடிகட்டி சீராக்கி + லூப்ரிகேட்டர்)
GC என்றால் என்ன?
GC=GF+GR+GL (வடிகட்டி + நியூமேடிக் ரெகுலேட்டர் + லூப்ரிகேட்டர்)
