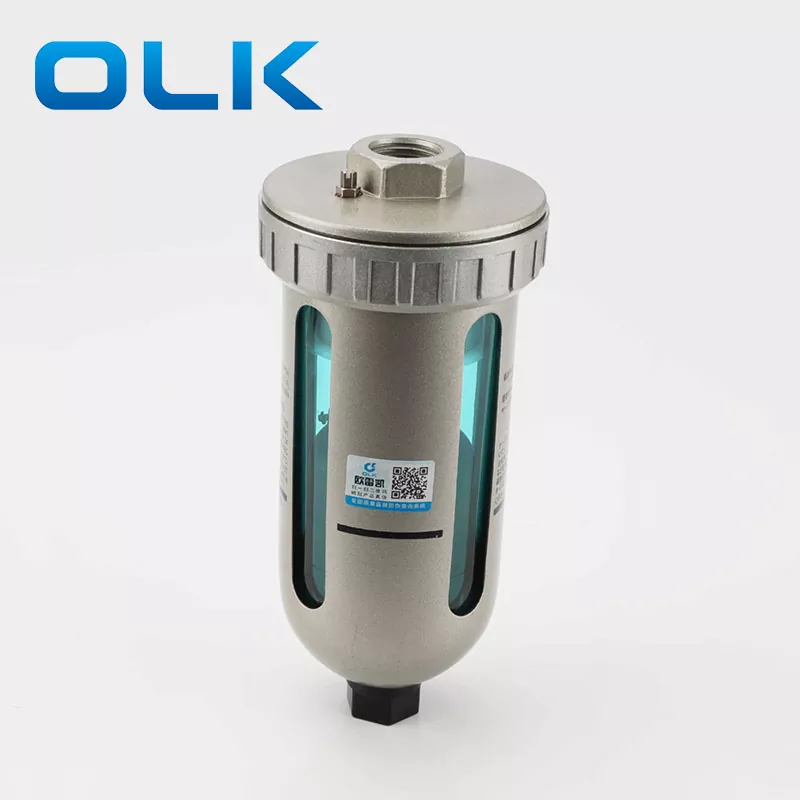

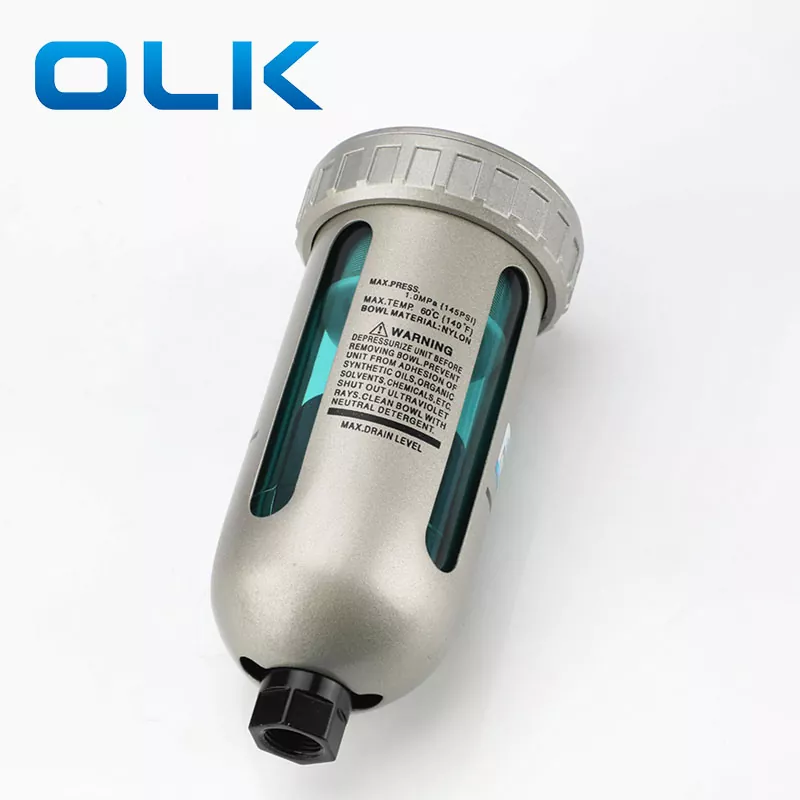

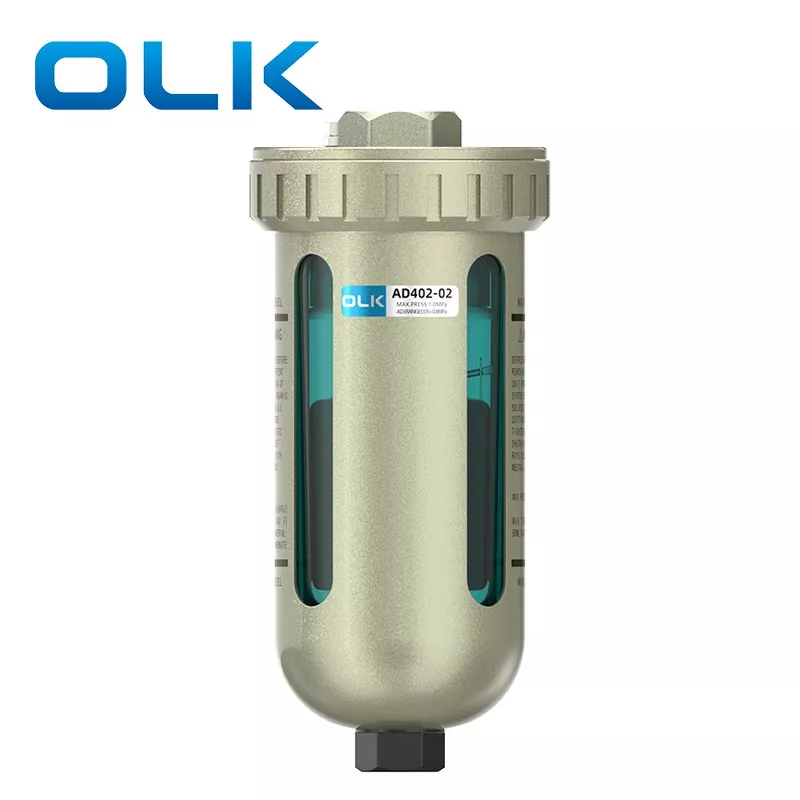

OLKAD402 தானியங்கு வடிகால் வால்வு, கைமுறையாகச் செயல்பட வேண்டிய அவசியமின்றி தானாக மற்றும் நம்பகத்தன்மையுடன் வடிகால் வெளியேற்றுகிறது. நீடித்த செயல்திறனுக்காக தூசி மற்றும் அரிப்பை எதிர்க்கும், நிலையான கிண்ண பாதுகாப்புடன் சேர்க்கப்பட்டுள்ளது. செயல்திறனுக்காக வடிவமைக்கப்பட்டது, நம்பகத்தன்மைக்காக கட்டப்பட்டது!
1. கிண்ணத்தில் அழுத்தம் இல்லை:
உள் அழுத்தம் இல்லாத போது, மிதவை அதன் எடை காரணமாக குறைகிறது, அறை துளை மூடுகிறது. பிஸ்டன் ஒரு நீரூற்றால் கீழே தள்ளப்படுகிறது, மேலும் வடிகால் ஒரு நீளமான துளை வழியாக வீட்டுவசதிக்கு பாய்கிறது, அங்கு அது வெளியேற்றப்படுகிறது.
2. கிண்ணத்திற்கு அழுத்தம் கொடுக்கப்படுகிறது:
உள் அழுத்தம் 1 MPa ஐ விட அதிகமாக இருக்கும்போது, அது வசந்த விசையை முறியடித்து, O- வளையத்திற்கு எதிராக முத்திரையிடும் வரை பிஸ்டனை உயர்த்துகிறது. இது கிண்ணத்தின் உட்புறத்தை வெளியில் இருந்து தனிமைப்படுத்துகிறது.
3. வடிகால் குவிப்பு:
வடிகால் சேகரிக்கும் போது, மிதவை உயர்கிறது, அறை துளை திறந்து அழுத்தம் நுழைய அனுமதிக்கிறது. இந்த அழுத்தம், வசந்த சக்தியுடன் இணைந்து, பிஸ்டனை கீழே தள்ளுகிறது, வடிகால் வழிகாட்டி வழியாக வடிகால் வெளியேற்றப்படுகிறது.
1: வடிகால் குழாய்களை நிறுவும் போது, 10 மில்லிமீட்டருக்கும் அதிகமான உள் விட்டம் மற்றும் 5 மீட்டருக்கு மிகாமல் நீளம் கொண்ட குழாய்களைப் பயன்படுத்தவும். குழாய்களை மேல்நோக்கி வளைக்க வேண்டாம்.
2. அமுக்கி சக்தி 3.7kw ஐ விட அதிகமாக இருக்க வேண்டும்
|
எண் |
NAME |
பொருள் |
மாதிரி |
|
1 |
முக்கிய உடல் |
அலுமினியம் இறக்கப்பட்டது |
|
|
2 |
ஓ-மோதிரம் |
NBR |
JIS B2401P-8 |
|
3 |
ஓ-மோதிரம் |
NBR |
113136 |
|
4 |
காஸ் |
SUS |
20062 |
|
மாதிரி |
கி.பி.402 |
கி.பி.400-04 |
|
ஆதார அழுத்தம் |
1.5 Mpa(15.2kgf/cm²) |
|
|
அதிகபட்ச இயக்க அழுத்தம் |
1.0 Mpa(10.2kgf/cm²) |
|
|
இயக்க அழுத்தம் |
0.15-1.0 Mpa(1.5-10.2kgf/cm²) |
0.3-1.0 Mpa(3-10.2kgf/cm²) |
|
சுற்றுப்புற மற்றும் திரவ வெப்பநிலை |
5-60℃ |
|
|
துறைமுக அளவு |
G1/2 |
G1/2 |
|
வடிகால் வெளியேற்றும் துறைமுக அளவு |
G3/8 |
G1/2 |
|
எடை (கிலோ) |
0.62 |
0.91 |
