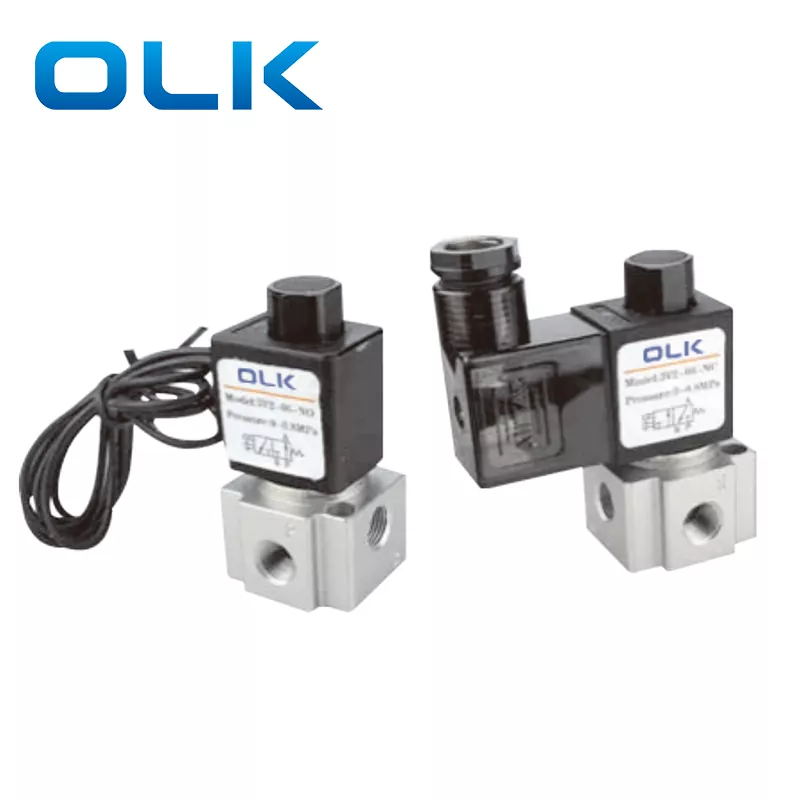

3V2 சோலனாய்டு வால்வு சிறியது, இலகுவானது மற்றும் நிறுவ எளிதானது. அதன் உடல் வலுவான அலுமினியத்தால் ஆனது, இது துரு மற்றும் சேதத்தை எதிர்க்கிறது. வால்வு DC12V, DC24V, AC110V அல்லது AC220V சக்திக்கான விருப்பங்களுடன் நம்பகமான சோலனாய்டு சுருளைப் பயன்படுத்துகிறது.
இந்த OLK பிராண்ட் 3V2 சோலனாய்டு வால்வு நடுத்தர ஓட்ட காற்று கட்டுப்பாட்டுக்கு நன்றாக வேலை செய்கிறது. இது விரைவாக மாறுகிறது, சிறிய சக்தியைப் பயன்படுத்துகிறது மற்றும் நீண்ட நேரம் நீடிக்கும். இது பொதுவாக மூடப்படலாம் (NC), பொதுவாக திறந்திருக்கும் (NO) அல்லது இரட்டை சோலனாய்டு. இது பெரும்பாலும் ஆட்டோமேஷன் கோடுகள், பேக்கேஜிங் இயந்திரங்கள், அச்சிடும் இயந்திரங்கள் மற்றும் உணவு இயந்திரங்களில் பயன்படுத்தப்படுகிறது. அதன் சிறிய அளவு இறுக்கமான இடங்களுக்கு ஏற்றதாக அமைகிறது.
1. உணர்திறன் மாறுதலுடன் நேரடி-செயல்படும் அமைப்பு.

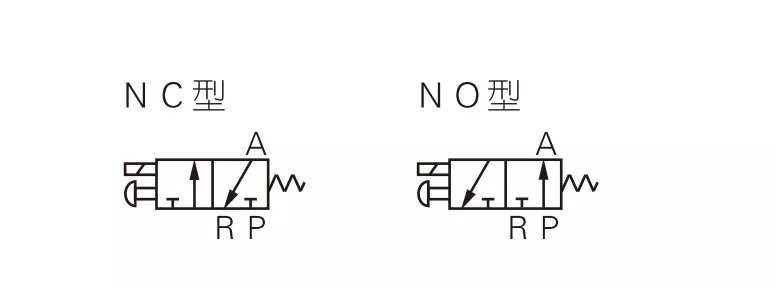

2.பொதுவாக மூடப்பட்ட (NC) மற்றும் பொதுவாக திறந்த (NO) வகைகள் கிடைக்கும்.
3. நல்ல சீல் மற்றும் பெரிய ஓட்டத்திற்கான கோஆக்சியல் ஷட்-ஆஃப் வடிவமைப்பு.
4.உயவு தேவையில்லை.
5.எளிதான நிறுவல் மற்றும் சோதனைக்காக ஒரு கைமுறை மேலெழுதலைக் கொண்டுள்ளது.
6.பல நிலையான மின்னழுத்த விருப்பங்கள் உள்ளன.
|
வேலை அழுத்தம் |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
மாதிரி |
குறியீடு |
|
துறைமுக அளவு |
நடிப்பு வகை |
நிலையான மின்னழுத்தம் |
மின் நுழைவு |
நூல் வகை |
|
|
3V:2 நிலை 3 வழி |
2:2 தொடர் |
|
06:G1/8 |
NC: பொதுவாக மூடப்படும் |
A:AC220V |
வெற்று: உங்கள் வகை |
வெற்று: ஜி |
|
|
|
|
|
08:G1/4 |
இல்லை: பொதுவாக திறக்கப்பட்டது |
B:DC24V |
நான்: வரி வகை |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
மின்: AC24V |
|
|
|
|
|
|
|
|
|
F:DC12V |
|
|
|
|
மாதிரி |
3V206 |
3V208 |
|
வேலை செய்யும் ஊடகம் |
காற்று (40 μm அல்லது அதற்கு மேற்பட்ட வடிகட்டியால் வடிகட்டப்பட்டது) |
காற்று (40 μm அல்லது அதற்கு மேற்பட்ட வடிகட்டியால் வடிகட்டப்பட்டது) |
|
நடிப்பு வகை |
நேரடி நடிப்பு |
|
|
துறைமுக அளவு |
G1/8 |
G1/4 |
|
நிலை & வழி |
2 நிலை 3 வழி |
|
|
பயனுள்ள பகுதி |
3.2 மிமீ²(சிவி = 0.18) |
3.4 மிமீ² (சிவி = 0.19) |
|
லூப்ரிகேஷன் |
தேவையில்லை |
|
|
இயக்க அழுத்தம் வரம்பு |
0 ~ 0.8 MPa (0 ~ 114 psi) |
|
|
ஆதார அழுத்தம் |
1.5 MPa (215 psi) |
|
|
இயக்க வெப்பநிலை (℃) |
-20 ~ 70 |
|
|
உடல் பொருள் |
அலுமினியம் அலாய் |
|
|
நிலையான மின்னழுத்தம் |
AC220V AC110 AC24V DC24V DC12V |
|
மின்னழுத்த வரம்பு |
ஏசி: ±15% DC : ±10% |
|
மின் நுகர்வு |
AC:7VA DC:7.0W |
|
பாதுகாப்பு வகுப்பு |
IP65(DIN40050) |
|
காப்பு தரம் |
பி நிலை |
|
இணைக்கும் வகை |
DIN பிளக் வகை/வரி வகை |
|
குறைந்தபட்ச உற்சாக நேரம் |
0.05 நொடி |
|

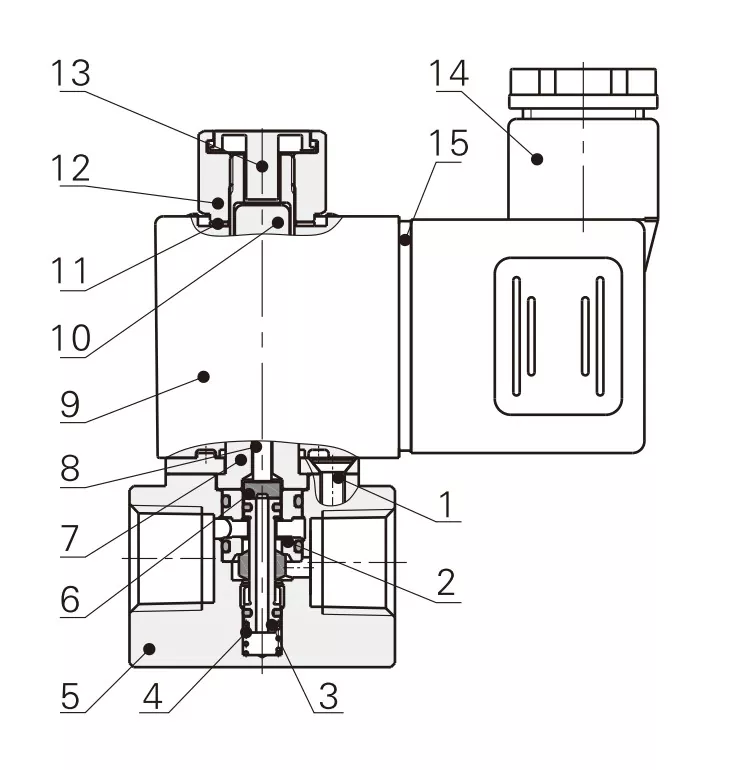

இல்லை |
பெயர் |
|
1 |
எதிர் திருகு |
|
2 |
ஸ்பேசர் ஸ்லீவ் |
|
3 |
கோர் சட்டசபை |
|
4 |
வசந்தம் |
|
5 |
உடல் |
|
6 |
கேஸ்கெட் |
|
7 |
சோலனாய்டு சட்டசபை |
|
8 |
உலக்கை கம்பி |
|
9 |
சுருள் |
|
10 |
நகரும் இரும்பு கோர் |
|
11 |
நிலையான வாஷர் |
|
12 |
நிலையான நட் |
|
13 |
கையேடு பொத்தான் |
|
14 |
முனையம் |
|
15 |
டெர்மினல் கேஸ்கெட் |
|
பொருள் |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
வேலை செய்யும் ஊடகம் |
காற்று |
காற்று, நீர், எண்ணெய் |
காற்று |
காற்று |
|
ஆரம்ப நிலை: |
NC |
NC/NO |
AC220V 50HZ/60HZ |
AC220V 50HZ/60HZ |
|
செயல்படுத்தும் வகை |
நேரடி நடிப்பு |
நேரடி நடிப்பு |
நேரடி நடிப்பு |
நேரடி நடிப்பு |
|
துறைமுக அளவு |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
நிலை & வழி |
3 போர்ட் 2 நிலை |
2 போர்ட் 2 நிலை |
3 போர்ட் 2 நிலை |
3 போர்ட் 2 நிலை |
|
லூப்ரிகேஷன் |
தேவையில்லை |
தேவையில்லை |
தேவையில்லை |
தேவையில்லை |
|
வேலை அழுத்தம் |
0–0.7 MPa |
0–0.7 MPa |
0–0.8 MPa |
0–0.8 MPa |
|
ஆதார அழுத்தம் |
1.2 MPa |
1.5 எம்.பி |
1.2 MPa |
1.2 MPa |
|
துளை அளவு |
φ1.2 மிமீ |
φ2.5 மிமீ |
Φ3.2 மிமீ/φ3.4 மிமீ |
Φ11 மிமீ (பெரிய காற்று ஓட்டம்) |
கே: 3V2 மற்றும் 3V3 சோலனாய்டு வால்வுக்கு இடையே உள்ள முக்கிய வேறுபாடு என்ன?
A: 3V2: நடுத்தர ஓட்டம், சிறிய நியூமேடிக் கட்டுப்பாட்டு அமைப்புக்கான பொருத்தம்
3V3:அதிக ஓட்டம், பல சிலிண்டர்கள் அல்லது அதிக ஓட்டம் பயன்பாடுகளுக்கு ஏற்றது.
கட்டமைப்பு வேறுபாடு: 3V3 ஒரு பெரிய உடல் மற்றும் அதிக அழுத்தம் மற்றும் ஓட்டம் கையாள முடியும்.
கே: 3V2 சோலனாய்டு வால்வு துளை அளவு என்ன?
A:3V2-06 வால்வு துளை அளவு 3.2mm; 3V2-06 வால்வு துளை அளவு 3.4mm
கே: எந்த தயாரிப்புகளை OLK 3V2 மாற்ற முடியும்?
A: OLK 3V2 ஆனது AIRTAC 3V2 தொடர் சோலனாய்டு வால்வுகளை அதே செயல்பாடு மற்றும் ஒத்த விவரக்குறிப்புகளுடன் மாற்றும்.
