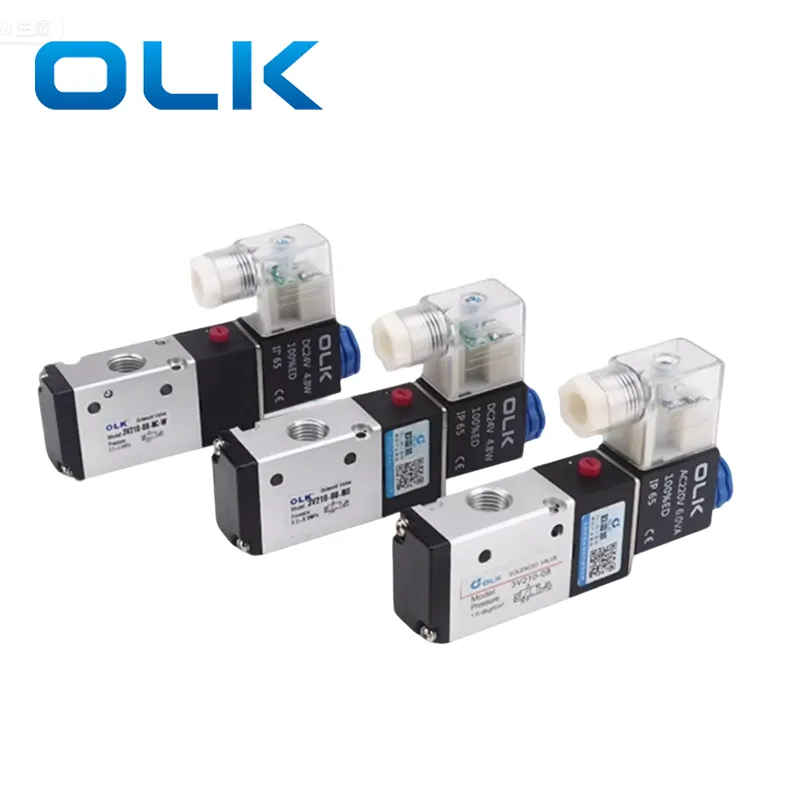

3V/4V வெளிப்புற பைலட் சோலனாய்டு வால்வின் சிறப்பியல்பு என்னவென்றால், 3V/4V சோலனாய்டு வால்வு உடல் அமைப்பு சிக்கலானது, இது வால்வு உடலில் ஒரு தனி வெளிப்புற கட்டுப்பாட்டு காற்று மூலத்தை அறிமுகப்படுத்த வேண்டும். நியூமேடிக் கட்டுப்பாட்டின் நிலைகள் வெவ்வேறு பிராண்டுகளிடையே வேறுபடுகின்றன, சில பைலட் தலையில் அமைந்துள்ளன. வால்வு உடலின் பி-போர்ட்டில் ஒரு காற்று நுழைவாயிலைக் கொண்டுள்ளது, இது ஸ்பூலை செயல்படுத்த ஒரு துறைமுகத்துடன் வெளிப்புறமாக இணைக்கப்பட்டுள்ளது. இந்த வடிவமைப்பு மிகக் குறைந்த அழுத்தம் அல்லது வெற்றிட நிலைமைகளின் கீழ் செயல்பட அனுமதிக்கிறது, இது நிலையற்ற காற்று வழங்கல், வெற்றிட சூழல்கள் அல்லது கூடுதல் கட்டுப்பாட்டு ஆதாரங்கள் தேவைப்படும் குறைந்த அழுத்த அமைப்புகள்-வெற்றிட உபகரணங்கள், குறைந்த அழுத்த நியூமேடிக் சிலிண்டர்கள் அல்லது வெடிக்கும் வளிமண்டலங்கள் போன்ற பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.
3 வி வெளிப்புற பைலட் சோலனாய்டு வால்வுக்கு, வெளிப்புற பைலட் இன்லெட் துறைமுகங்கள் வால்வு உடலில் அவற்றின் நிலைகளின் அடிப்படையில் முன் பைலட் மற்றும் பின்புற பைலட்டாக வகைப்படுத்தப்படுகின்றன. பின்புற பைலட்டிங்கின் நன்மை என்னவென்றால், இது அதிக இடத்தையும் தூய்மையான தோற்றத்தையும் வழங்குகிறது, இது சோலனாய்டு சுருளுக்கு அதிக இறுக்கமான அருகாமையைத் தவிர்க்கிறது.
அம்சம்: வெற்றிடம் அல்லது குறைந்த அழுத்த அமைப்புகளில் கூடுதல் கட்டுப்பாட்டு காற்று மூலமும் தேவைப்படுகிறது.
குறிப்பு:
பைலட் போர்ட் நேர்மறை அழுத்த காற்று மூலத்துடன் இணைக்கப்பட வேண்டும்!
கட்டுப்பாட்டுக்கான எதிர்மறை அழுத்தத்துடன் நுழைவாயிலை இணைக்க முடியும்.
திசையை மாற்றுவதற்கு காற்று வழங்கல் தேவை.
|
உருப்படி |
வெளிப்புற பைலட் போர்ட் |
உருப்படி |
வெளிப்புற பைலட் போர்ட் |
|
3V110-M5/06 |
எம் 5 |
4V110-M5/06 |
எம் 5 |
|
3v120-06/08 |
4V120-M5/06 |
||
|
3v210-06/08 |
4v130/m5/06 |
||
|
3v220-06/08 |
4v210-06/08 |
||
|
3v310-08/10 |
4V220-06/08 |
||
|
3v320-08/10 |
4v230-06/08 |
||
|
3v410-15 |
ஜி 1/8
|
4V310-08/10 |
|
|
3v420-15 |
4V320-08/10 |
||
|
|
|
4v330-08/10 |
|
|
|
|
4v410-15 |
ஜி 1/8 |
|
|
|
4V420-15 |
|
|
|
|
4v430-15 |
|
வெளிப்புற பைலட் Vs உள் பைலட் சோலனாய்டு வால்வு: வேறுபாடுகள் மற்றும் பயன்பாட்டு காட்சிகள் |
|||
|
உருப்படி |
உள் பைலட் |
வெளிப்புற பைலட் |
|
|
காற்று மூல |
வால்வின் சொந்த பி போர்ட் (இன்லெட்) பைலட் காற்று மூலமாக பயன்படுத்துகிறது |
வெளிப்புற துறைமுகத்திலிருந்து கட்டுப்பாட்டு காற்று மூலத்தை அறிமுகப்படுத்துகிறது |
|
|
கட்டமைப்பு எளிமை |
எளிமையான அமைப்பு, பொதுவாக நிலையான பயன்பாடுகளுக்கு பயன்படுத்தப்படுகிறது |
சற்று சிக்கலான அமைப்பு, வெளிப்புற காற்று வழங்கல் தேவை |
|
|
குறைந்தபட்ச தொடக்க அழுத்தம் |
செயல்பட அதிக குறைந்தபட்ச அழுத்தம் தேவை (எ.கா., 0.15–0.2 MPa) |
மிகக் குறைந்த அழுத்தம் அல்லது வெற்றிட நிலைமைகளில் கூட பயன்படுத்தலாம் |
|
|
Application Scenario |
நிலையான காற்று விநியோக அழுத்தத்துடன் கூடிய சூழல்களுக்கு ஏற்றது, எ.கா., தரப்படுத்தப்பட்ட தொழிற்சாலை ஆட்டோமேஷன் அமைப்புகள் |
வெளிப்புற பைலட் காற்று தேவைப்படும் நிலையற்ற அழுத்தம் அமைப்புகள், வெற்றிட சூழல்கள் அல்லது குறைந்த அழுத்த அமைப்புகளுக்கு ஏற்றது |
|
|
தோல்வி ஆபத்து |
நுழைவு அழுத்தம் போதுமானதாக இல்லாவிட்டால் செயல்படத் தவறலாம் |
|
|
OLK பிராண்ட் 3V/4V வெளிப்புற பைலட் சோலனாய்டு வால்வுகளுக்கான பைலட் ஏர் போர்ட் அளவு என்ன?
3V மற்றும் 4V இரண்டிற்கும் மிகவும் பைலட் போர்ட் அளவு M5 ஆகும்.
3V/4V சோலனாய்டு வால்வு 400 தொடர் G1/8 ஆகும்.
எந்த பயன்பாடுகளில் 3V/4V வெளிப்புற பைலட் சோலனாய்டு வால்வுகள் பயன்படுத்தப்படலாம்?
வெளிப்புற கட்டுப்பாட்டு காற்று மூலத்தின் தேவை காரணமாக, வெளிப்புற பைலட் சோலனாய்டு வால்வுகள் வெற்றிட உபகரணங்கள், குறைந்த அழுத்த நியூமேடிக் சிலிண்டர்கள் மற்றும் வெடிக்கும் சூழல்களில் பயன்படுத்தப்படலாம்
