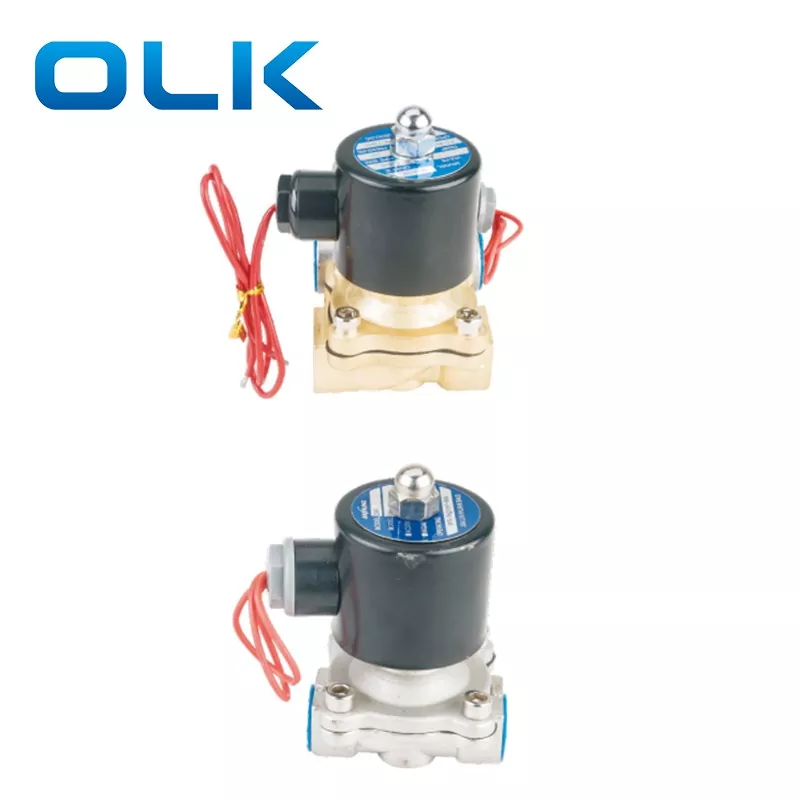

2W 2-வே நியூமேடிக் சோலனாய்டு வால்வு பொதுவாக மூடிய சோலனாய்டு வால்வு ஒரு துல்லியமான-இயந்திர வால்வு உடல், உயர்-செயல்திறன் சுருள், துருப்பிடிக்காத எஃகு உலக்கை மற்றும் நம்பகமான சீல் கூறுகளுடன் கட்டப்பட்ட நேரடி-செயல்பாட்டு வடிவமைப்பைக் கொண்டுள்ளது. இந்தத் தொடரில் இரண்டு ஓட்ட வகைகள் உள்ளன: நிலையான அமைப்புகளுக்கான சிறிய ஓட்ட மாதிரி மற்றும் அதிக திறன் கொண்ட திரவக் கட்டுப்பாட்டுக்கான பெரிய ஓட்ட மாதிரி.
2W திரவக் கட்டுப்பாட்டு வால்வு பித்தளை மற்றும் துருப்பிடிக்காத எஃகு பொருட்களில் கிடைக்கிறது. பித்தளை மாதிரிகள் பொது நீர் மற்றும் காற்று பயன்பாடுகளுக்கு ஏற்றதாக இருக்கும், அதே நேரத்தில் துருப்பிடிக்காத எஃகு பதிப்புகள் அதிக தேவைப்படும் தொழில்துறை சூழல்களுக்கு மேம்படுத்தப்பட்ட அரிப்பு எதிர்ப்பை வழங்குகின்றன.

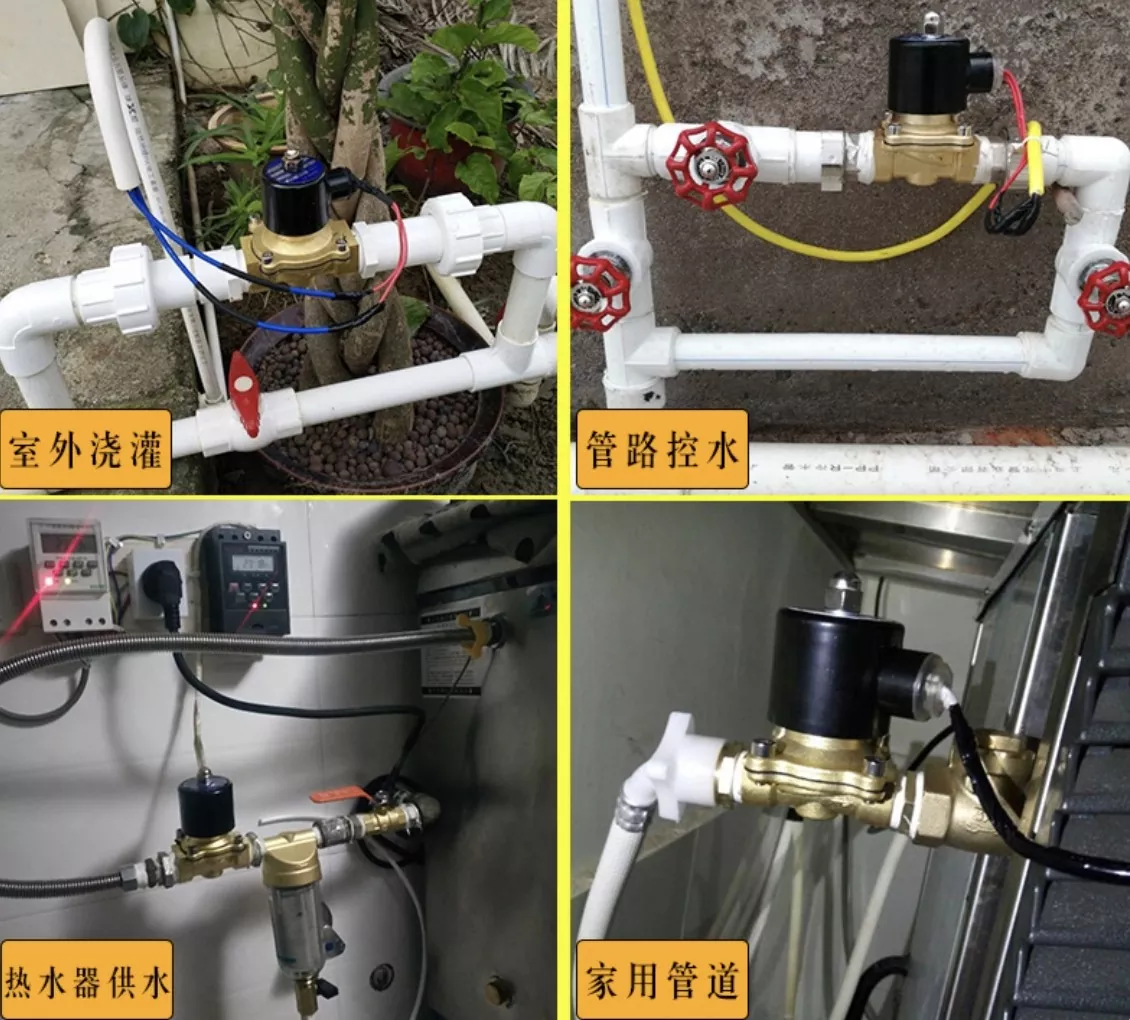

அதன் பரந்த பயன்பாட்டு வரம்பு மற்றும் உயர் செயல்பாட்டுப் பாதுகாப்புடன், 2W வால்வு பொதுவாக வெளிப்புற திரவக் கட்டுப்பாடு, டைமர்கள் அல்லது கட்டுப்பாட்டு கருவிகள் மற்றும் பொது நீர்-காற்று திரவ அமைப்புகள், பல்வேறு வாயு மற்றும் திரவக் கட்டுப்பாடு அமைப்புகளில் நிலையான மற்றும் வசதியான செயல்திறனை வழங்கும்.
திரவங்கள், வாயுக்கள் மற்றும் ஒளி எண்ணெய்கள் (≤20CST) போன்ற ஊடகங்களைக் கட்டுப்படுத்த ஏற்றது, இந்த வால்வு பூஜ்ஜிய அழுத்த திறப்பு, அதிக ஓட்டம் திறன் மற்றும் சிறந்த நம்பகத்தன்மையுடன் நேரடி-செயல்படும் கட்டமைப்பைக் கொண்டுள்ளது. வால்வு உடல் பித்தளையால் ஆனது (சூடான போலி). இந்தத் தொடர் பல வகைகளை வழங்குகிறது, இது கட்டுப்பாட்டுத் தேவைகளின் அடிப்படையில் பொருத்தமான ஒன்றைத் தேர்ந்தெடுக்க உங்களை அனுமதிக்கிறது.
கட்டுப்பாட்டு திட்டத்தை வடிவமைக்கும் போது, முடிந்தவரை சாதாரணமாக மூடிய (NC) வகையை தேர்வு செய்யவும். சோலனாய்டு வால்வு நீண்ட நேரம் திறந்திருக்க வேண்டும் மற்றும் குறுகிய காலத்திற்கு மூட வேண்டும் என்றால், பொதுவாக திறந்த (NO) வகையைத் தேர்வு செய்யவும்.
திரவத்தில் அசுத்தங்கள் இருந்தால், வால்வுக்கு முன் ஒரு வடிகட்டி (மெஷ் அளவு 260 உடன்) நிறுவப்பட வேண்டும்.
வால்வு உடலில் குறிக்கப்பட்ட திசை நடுத்தர ஓட்டம் திசையுடன் சீரமைக்க வேண்டும்
சின்னம்:
① சிறிய துளை அளவு – 2W தொடர் மாதிரி குறியீடு (1.2 மிமீ–4 மிமீ)
|
வேலை அழுத்தம் |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
மாதிரி |
துளை அளவு(மிமீ) |
|
துறைமுக அளவு |
020:2மிமீ |
முத்திரை பொருள் |
|
2W: 2-நிலை 2-வழி, நேரடி நடிப்பு |
012:1.2மிமீ |
|
M4:M4X0.7 |
DC12 |
வெற்று:NBR |
|
2WH: 2-நிலை 2-வழி, நேரடி நடிப்பு (உயர் அழுத்த வகை) |
020:2மிமீ |
|
06:1/8 |
DC24 |
E:EPDM(நீராவிக்கு) |
|
2S: துருப்பிடிக்காத எஃகு 2-நிலை 2-வழி, நேரடி நடிப்பு |
025:2.5மிமீ |
|
08:1/4 |
AC24V 50HZ/60HZ |
V:VITION(அதிக வெப்பநிலை மற்றும் வெற்றிடத்திற்கு) |
|
2SH: துருப்பிடிக்காத எஃகு 2-நிலை 2-வழி, நேரடி நடிப்பு (உயர் அழுத்த வகை) |
040:4மிமீ |
|
10:3/8 |
AC110V 50HZ/60HZ |
|
|
|
|
|
|
AC220V 50HZ/60HZ |
|
|
|
|
|
|
AC380V 50HZ/60HZ |
|
② பெரிய துளை அளவு - 2W தொடர் மாதிரி குறியீடு (16mm–50mm)
|
வேலை அழுத்தம் |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
மாதிரி |
துளை அளவு(மிமீ) |
|
துறைமுக அளவு |
020:2மிமீ |
முத்திரை பொருள் |
|
2W: 2-நிலை 2-வழி, நேரடி நடிப்பு |
250:25மிமீ |
|
10:3/8 |
DC12 |
வெற்று:NBR |
|
2S: துருப்பிடிக்காத எஃகு 2-நிலை 2-வழி, நேரடி நடிப்பு |
200:20மி.மீ |
|
15:1/2 |
DC24 |
V:VITION(அதிக வெப்பநிலை மற்றும் வெற்றிடத்திற்கு) |
|
|
250:25மிமீ |
|
20:3/4 |
AC24V 50HZ/60HZ |
|
|
|
350:35 மிமீ |
|
25:1'' |
AC110V 50HZ/60HZ |
|
|
|
400:40மி.மீ |
|
35:1-1/4'' |
AC220V 50HZ/60HZ |
|
|
|
500:50மி.மீ |
|
40:1-1.2'' |
AC380V 50HZ/60HZ |
|
|
|
|
|
50:2'' |
|
|
|
மாதிரி |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2WH020-10 |
|
மாற்று மாதிரி |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
ஊடகம் |
காற்று, நீர், எண்ணெய், எரிவாயு |
காற்று, நீர், எண்ணெய் |
||||
|
செயல்பாட்டு வகை |
நேரடி நடிப்பு |
|||||
|
கட்டமைப்பு |
பொதுவாக மூடப்படும் |
|||||
|
துளை விட்டம் (Φmm) |
2.5மிமீ |
4மிமீ |
12மிமீ |
2மிமீ |
||
|
CV மதிப்பு |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
துறைமுக அளவு |
1/8" |
1/4" |
2. Ανάκληση (Επιστροφή βήμα προς βήμα) |
1/8" |
1/4" |
2. Ανάκληση (Επιστροφή βήμα προς βήμα) |
|
திரவ பாகுத்தன்மை |
≤20CST |
|||||
|
இயக்க அழுத்தம் வரம்பு |
0~0.7MPa |
0~0.20MPa |
||||
|
ஆதார அழுத்தம் |
1.0MPa |
3.5MPa |
||||
|
இயக்க வெப்பநிலை |
-5~80℃ |
|||||
|
மின்னழுத்த வரம்பு |
±10% |
|||||
|
உடல் பொருள் |
2W பித்தளை 2S துருப்பிடிக்காத எஃகு |
|||||
|
முத்திரை பொருள் |
NBP, EPDM அல்லது VITON |
|||||
|
மாதிரி |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
மாற்று மாதிரி |
2S160-10 |
2S160-15 |
2S200-20 |
2S250-25 |
2s400-40 |
2s400-40 |
2S500-50 |
|
ஊடகம் |
காற்று, நீர், எண்ணெய், எரிவாயு |
காற்று, நீர், எண்ணெய் |
|||||
|
செயல்பாட்டு வகை |
நேரடி நடிப்பு |
||||||
|
கட்டமைப்பு |
பொதுவாக மூடப்படும் |
||||||
|
துளை விட்டம் (Φmm) |
16மிமீ |
20மிமீ |
25மிமீ |
35 மிமீ |
40மிமீ |
50மிமீ |
|
|
CV மதிப்பு |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
துறைமுக அளவு |
2. Ανάκληση (Επιστροφή βήμα προς βήμα) |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
திரவ பாகுத்தன்மை |
≤20CST |
||||||
|
இயக்க அழுத்தம் வரம்பு |
காற்று 0~0.7MPa; நீர் 0~0.5MPa; எண்ணெய் 0~0.5MPa |
||||||
|
ஆதார அழுத்தம் |
1.0MPa |
||||||
|
இயக்க வெப்பநிலை |
-5~80℃ |
||||||
|
மின்னழுத்த வரம்பு |
±10% |
||||||
|
உடல் பொருள் |
2W பித்தளை 2S துருப்பிடிக்காத எஃகு |
||||||
|
முத்திரை பொருள் |
NBP, EPDM அல்லது VITON |
||||||
2W 2-வே நியூமேடிக் சோலனாய்டு வால்வு எதற்காகப் பயன்படுத்தப்படுகிறது மற்றும் அதன் செயல்பாடு என்ன?
திட்டமிடப்பட்ட தண்ணீரை ஆன்/ஆஃப் செய்ய டைமருடன் பயன்படுத்தலாம். இது தானாக தாவரங்கள் போன்றவற்றுக்கு நீர் பாய்ச்சலாம்.
தோட்டத்தில் சொட்டு நீர் பாசனத்திற்கு இதை(2W வால்வு) பயன்படுத்த முடியுமா?
ஆம், அதைப் பயன்படுத்தலாம்.
2W சோலனாய்டு வால்வை கிடைமட்டமாகவும் செங்குத்தாகவும் நிறுவ முடியுமா?
கிடைமட்டமாக நிறுவப்பட வேண்டும்.
2W வால்வு 2 வழி மூடப்பட்டு, தலைகீழ் அழுத்தம் இருக்கும்போது பின்-பாய்ச்சல் இருக்குமா?
பின்னோக்கி ஓட்டம் இருக்காது.
2W 2-வே நியூமேடிக் சோலனாய்டு வால்வை எவ்வாறு நிறுவுவது?
கிடைமட்டமாக நிறுவவும். குறிக்கப்பட்ட ஓட்டம் திசையின்படி (→ ஓட்டம் திசை) நுழைவாயிலையும் கடையையும் இணைக்கவும்.
