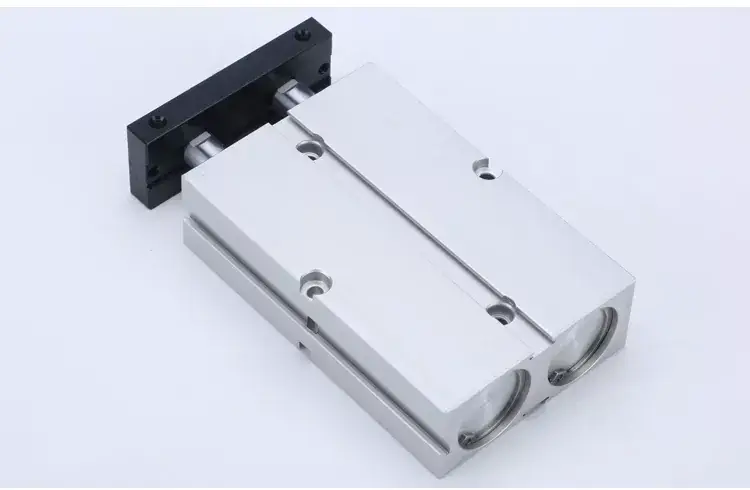

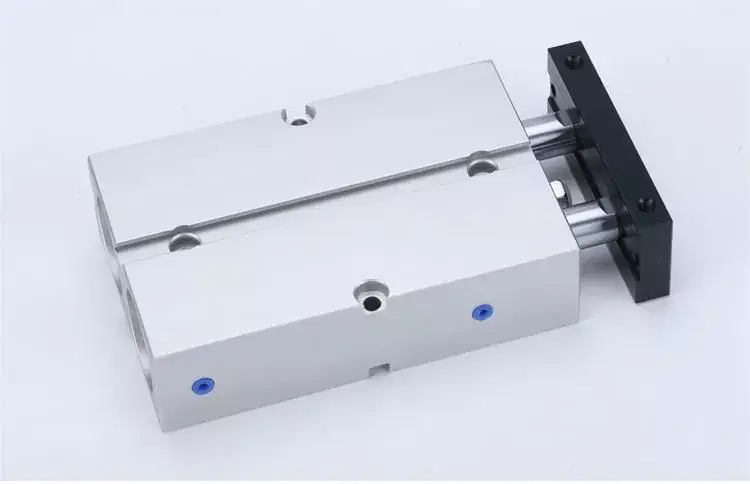

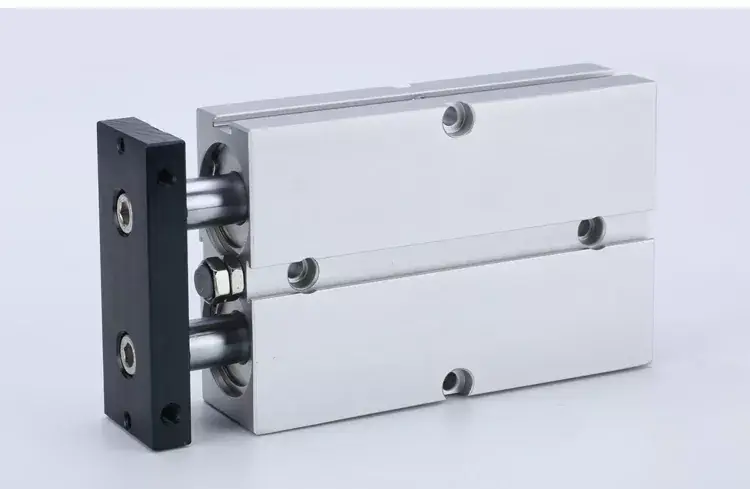

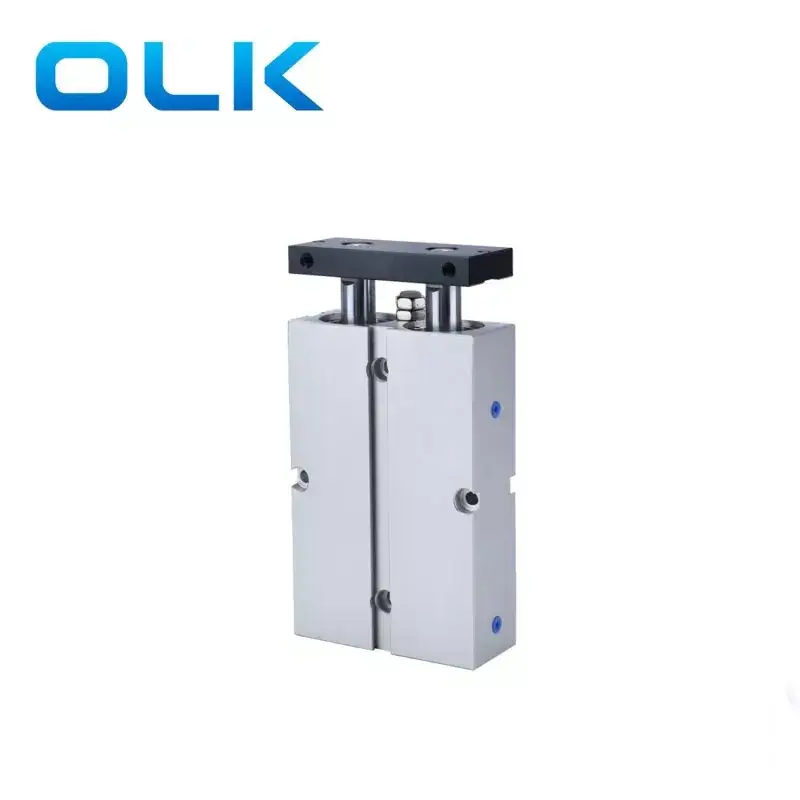

எங்கள் தொழிற்சாலை டிஎன் தொடர் இரட்டை அச்சு சிலிண்டரை தயாரிப்பதில் நிபுணத்துவம் பெற்றது. OLK இலிருந்து TN தொடர் இரட்டை அச்சு சிலிண்டரை வாங்க வரவேற்கிறோம். வாடிக்கையாளர்களிடமிருந்து ஒவ்வொரு கோரிக்கையும் 24 மணி நேரத்திற்குள் பதிலளிக்கப்படுகிறது. OULEIKAI (OLK) TN இரட்டை அச்சு சிலிண்டர் பல அச்சுகளின் ஒரே நேரத்தில் கட்டுப்பாட்டை செயல்படுத்துகிறது, சிக்கலான இயக்க பாதைகள் மற்றும் பல-அச்சு கூட்டு வேலைகளை எளிதாக்குகிறது.
பல ஒற்றை-அச்சு சிலிண்டர்களை தனித்தனியாகப் பயன்படுத்துவதை ஒப்பிடுகையில், டி.என் இரட்டை அச்சு சிலிண்டர்மை பல செயல்பாட்டு அச்சுகளை ஒருங்கிணைக்கிறது, விண்வெளி சேமிப்பு உட்பொதிக்கப்பட்ட உடல் பெருகிவரும் வடிவத்துடன் மிகவும் கச்சிதமானது.
மேம்பட்ட வடிவமைப்பு மற்றும் உகந்த கட்டுப்பாட்டு வழிமுறைகளைக் கொண்ட OLK நியூமேடிக் சப்ளையர்கள், இது திறமையான ஆற்றல் பயன்பாடு மற்றும் ஆற்றல் சேமிப்பு விளைவுகளை அடைகிறது, ஆற்றல் நுகர்வு மற்றும் இயக்க செலவுகளை குறைக்கிறது.
டி.என் இரட்டை அச்சு சிலிண்டரின் நிலையான குழு மூன்று பக்கங்களிலும் பெருகிவரும் துளைகளைக் கொண்டுள்ளது, இது பல-நிலை ஏற்றுவதற்கு உதவுகிறது. இது பல அச்சுகளின் துல்லியமான ஒத்திசைவான கட்டுப்பாட்டை உறுதி செய்கிறது, சிக்கலான இயக்க பாதைகளில் ஒவ்வொரு அச்சின் ஒத்திசைவான இயக்கத்தை உறுதி செய்கிறது.
1. நிறுவனத்தின் தரத்திற்கு இணங்குகிறது.
2. விண்வெளி சேமிப்புக்கு உட்பொதிக்கப்பட்ட உடல் நிறுவல்.
3. பக்கவாட்டு சுமைகளைத் தாங்கும் திறன் கொண்ட சில வளைவு மற்றும் முறுக்கு எதிர்ப்பைக் கொண்டுள்ளது.

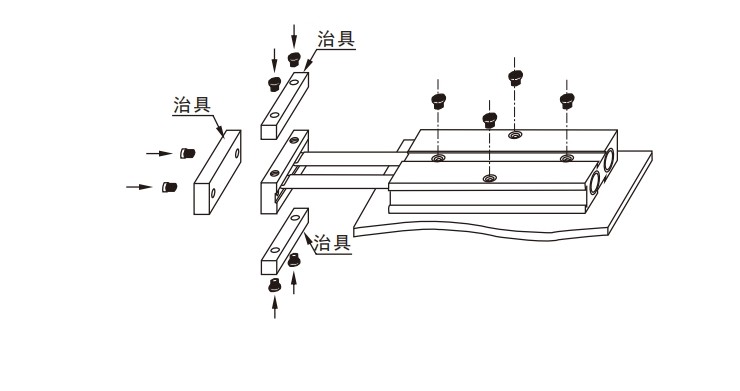

4. நிலையான தட்டின் மூன்று பக்கங்களிலும் பெருகிவரும் துளைகள் பல நிலை பெருகிவரும்.
5. உடலில் சரிசெய்யக்கூடிய முன்-இறுதி மோதல் திண்டு சிலிண்டர் பக்கவாதம் சரிசெய்தல் மற்றும் தாக்க நிவாரணம் ஆகியவற்றை அனுமதிக்கிறது.
6. இந்த தொடர் சிலிண்டர்கள் காந்த இணைப்புகளுடன் தரமாக பொருத்தப்பட்டுள்ளன, காந்தமற்ற விருப்பங்கள் உள்ளன.
|
துளை அளவு (மிமீ) |
10 |
16 |
20 |
25 |
32 |
|
|
நடிப்பு முறை |
இரட்டை நடிப்பு |
|||||
|
வேலை செய்யும் ஊடகம் |
சுத்தம் செய்யப்பட்ட காற்று |
|||||
|
வேலை அழுத்தம் |
0.1-1.0 MPa (14-145PSI) |
|||||
|
ஆதார அழுத்தம் |
1.5 MPa (215psi) |
|||||
|
வேலை வெப்பநிலை வரம்பு |
‘-20-70 |
|||||
|
வேலை வேக வரம்பு |
30-500 |
|||||
|
இடையக முறை |
செயலிழப்பு குஷன் |
|||||
|
ராயிங் அல்லாத துல்லியம் |
± 0.4 |
± 0.3 |
||||
|
துறைமுக அளவு |
M5 x 0.8 |
PT1/8 |
||||
சுழலாத துல்லியம் சிலிண்டர் முழுமையாக பின்வாங்கப்பட்ட நிலையில் இருக்கும்போது சிலிண்டர் நிலையான தட்டு சுழலக்கூடிய கோணத்தைக் குறிக்கிறது.
கிடைக்கக்கூடிய கையகப்படுத்தல் நூல் வகைகள் NPT மற்றும் G.
சோசலிஸ்ட் கட்சி: அனைத்து டிஎன் தொடர் இரட்டை அச்சு சிலிண்டர் காந்தங்களுடன்.
டி.என் தொடர் இரட்டை அச்சு சிலிண்டர் சின்னம்:
|
குறியீடு வரிசைப்படுத்துதல் |
||||||||
|
டி.என் |
- |
20 |
X |
50 |
- |
S |
- |
|
|
மாதிரி |
|
துளை அளவு |
|
பக்கவாதம் |
|
காந்தம் |
|
நூல் |
|
டி.என்: இரட்டை தடி சிலிண்டர் (இரட்டை நடிப்பு), காந்தத்துடன் முழு தொடர் |
|
|
|
|
|
எஸ்: காந்தத்துடன் |
|
வெற்று: பி.டி நூல் |
|
|
|
|
|
|
|
|
|
டி: என்.பி.டி நூல் |
|
|
|
|
|
|
|
|
|
ஜி: ஜி நூல் |
டி.என் தொடர் இரட்டை அச்சு சிலிண்டர் நிலையான விவரக்குறிப்பு:
|
துளை அளவு (மிமீ) |
10 |
16 |
20 |
25 |
32 |
|
|
நடிப்பு முறை |
இரட்டை நடிப்பு |
|||||
|
வேலை செய்யும் ஊடகம் |
சுத்தம் செய்யப்பட்ட காற்று |
|||||
|
வேலை அழுத்தம் |
0.1-1.0 MPa (14-145PSI) |
|||||
|
ஆதார அழுத்தம் |
1.5 MPa (215psi) |
|||||
|
வேலை வெப்பநிலை வரம்பு |
‘-20-70 |
|||||
|
வேலை வேக வரம்பு |
30-500 |
|||||
|
இடையக முறை |
செயலிழப்பு குஷன் |
|||||
|
ராயிங் அல்லாத துல்லியம் |
± 0.4 |
± 0.3 |
||||
|
துறைமுக அளவு |
M5 x 0.8 |
PT1/8 |
|
|||
சுழலாத துல்லியம் சிலிண்டர் முழுமையாக பின்வாங்கப்பட்ட நிலையில் இருக்கும்போது சிலிண்டர் நிலையான தட்டு சுழலக்கூடிய கோணத்தைக் குறிக்கிறது.
கிடைக்கக்கூடிய கையகப்படுத்தல் நூல் வகைகள் NPT மற்றும் G.
சோசலிஸ்ட் கட்சி: காந்தங்களுடன் ALLTN தொடர் இரட்டை அச்சு சிலிண்டர்.
|
துளை (மிமீ) |
பிஸ்டன் தடி விட்டம் (மிமீ) |
நடிப்பு வகை |
பயனுள்ள பகுதி (mm²) |
காற்று அழுத்தம் (MPa) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
இரட்டை நடிப்பு |
பக்க பக்கத்தை தள்ளுங்கள் |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
பக்க பக்கத்தை தள்ளுங்கள் |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
இரட்டை நடிப்பு |
பக்க பக்கத்தை தள்ளுங்கள் |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
பக்க பக்கத்தை தள்ளுங்கள் |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
இரட்டை நடிப்பு |
பக்க பக்கத்தை தள்ளுங்கள் |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
பக்க பக்கத்தை தள்ளுங்கள் |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
இரட்டை நடிப்பு |
பக்க பக்கத்தை தள்ளுங்கள் |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
பக்க பக்கத்தை தள்ளுங்கள் |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
இரட்டை நடிப்பு |
பக்க பக்கத்தை தள்ளுங்கள் |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
பக்க பக்கத்தை தள்ளுங்கள் |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
இரட்டை நடிப்பு |
பக்க பக்கத்தை தள்ளுங்கள் |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
பக்க பக்கத்தை தள்ளுங்கள் |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
